Dessins techniques et pièces de rechange Metabo KNSE 9-150
Type exact:
02265000
02265000

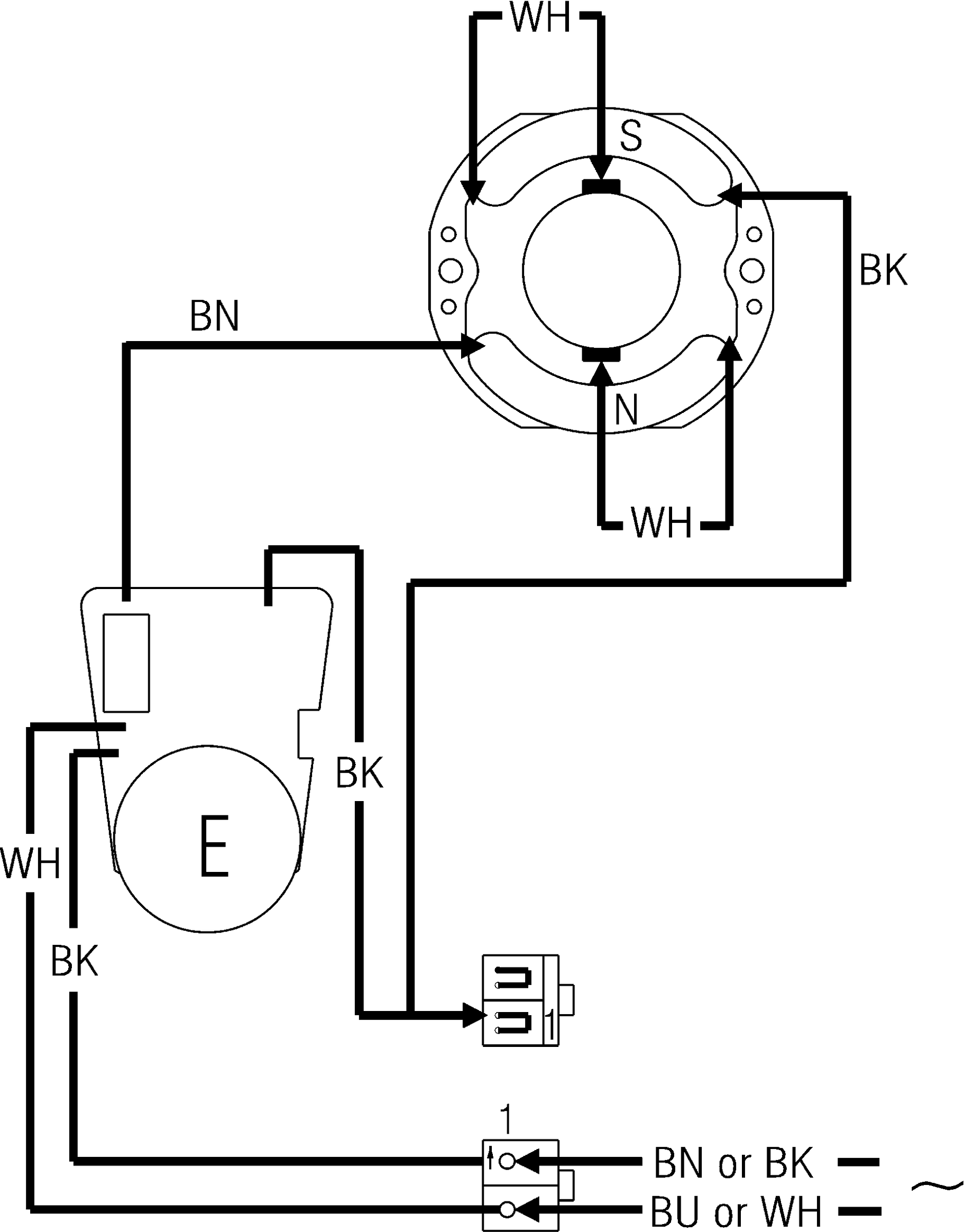

Dessins des METABO 02265000 ( KNSE9-150 )
Liste de pièces de rechange des METABO 02265000 ( KNSE9-150 )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Getriebe vollst. | ||||
| 2 | 316057980 | Getriebe vollst. | € 201.50 | |
| Engrenages complet | ||||
| 2 | 316063950 | Engrenages complet | € 214.90 | |
| Poignee Supplementaire complet | ||||
| 3 | 316046590 | Poignee Supplementaire complet | € 8.42 | |
| Arbre menant | ||||
| 9 | 341605120 | Arbre menant | € 50.82 | |
| Induit complet, 230V | ||||
| 10 | 310011280 | Induit complet, 230V | € 50.82 | |
| Vis tole avec tete bombee | ||||
| 11 | 141116020 | Vis tole avec tete bombee | € 1.66 | |
| Vis tole avec tete bombee | ||||
| 12 | 141123380 | Vis tole avec tete bombee | € 1.58 | |
| Bride de palier | ||||
| 13 | 315202610 | Bride de palier | € 22.90 | |
| Vis tole avec tete bombee | ||||
| 14 | 141113180 | Vis tole avec tete bombee | € 1.58 | |
| Bielle d'attaque | ||||
| 15 | 343430940 | Bielle d'attaque | € 1.58 | |
| Curseur de commande,H/L | ||||
| 16 | 343397810 | Curseur de commande,H/L | € 1.58 | |
| Roulement billes,6x19x6 | ||||
| 17 | 143115690 | Roulement billes,6x19x6 | € 2.23 | |
| Boite en caoutchouc | ||||
| 18 | 344097870 | Boite en caoutchouc | € 1.58 | |
| Diffuseur | ||||
| 19 | 343436590 | Diffuseur | € 2.23 | |
| Interrupteur avec electron.,230V/50-60Hz | ||||
| 20 | 316057490 | Interrupteur avec electron.,230V/50-60Hz | € 50.82 | |
| Interrupteur | ||||
| 21 | 343409640 | Interrupteur | € 6.84 | |
| Support charbon complet arret,230V | ||||
| 22 | 316046890 | Support charbon complet arret,230V | € 11.16 | |
| Balai de charbon pair Arret | ||||
| 23 | 316046900 | Balai de charbon pair Arret | € 11.16 | |
| Induit complet,230V | ||||
| 24 | 316063540 | Induit complet,230V | € 63.49 | |
| Gear parts compl. | ||||
| 25 | 316063500 | Gear parts compl. | € 8.42 | |
| Roue conique avec pignon | ||||
| 26 | 316061120 | Roue conique avec pignon | € 12.67 | |
| Épuisé | ||||
| 36 | 399999990 | Épuisé | ||
| Plaque signaletique | ||||
| 38 | 338067030 | Plaque signaletique | € 1.58 | |
| Inducteur, 230 V | ||||
| 40 | 311009770 | Inducteur, 230 V | € 45.74 | |
| Capuchon du moteur | ||||
| 44 | 343432950 | Capuchon du moteur | € 8.42 | |
| Collier de cable | ||||
| 45 | 343362490 | Collier de cable | € 1.66 | |
| Carter du moteur | ||||
| 48 | 315013660 | Carter du moteur | € 11.16 | |
| Cordon complet | ||||
| 49 | 344498880 | Cordon complet | € 1.58 | |
| Enveloppe protect.de cable | ||||
| 50 | 344097360 | Enveloppe protect.de cable | € 1.58 | |
| Cable avec fiche male CEE | ||||
| 51 | 344493180 | Cable avec fiche male CEE | € 20.46 | |
| Carter | ||||
| 52 | 315419640 | Carter | € 353.76 | |
| Couvercle de carter | ||||
| 53 | 315419650 | Couvercle de carter | € 242.09 | |
| Boulon d'arret | ||||
| 54 | 341515850 | Boulon d'arret | € 9.94 | |
| Ressort | ||||
| 55 | 342003690 | Ressort | € 1.58 | |
| Rondelle d'arret | ||||
| 56 | 141181500 | Rondelle d'arret | € 1.58 | |
| Rouleau d'aiguille | ||||
| 57 | 143115440 | Rouleau d'aiguille | € 1.58 | |
| Roulement billes,15x24x5 | ||||
| 58 | 143115260 | Roulement billes,15x24x5 | € 8.42 | |
| Roulement billes,12x24x6 | ||||
| 59 | 143115270 | Roulement billes,12x24x6 | € 9.94 | |
| Arbre | ||||
| 60 | 341211970 | Arbre | € 57.10 | |
| Vis a tete bombee | ||||
| 62 | 141121640 | Vis a tete bombee | € 1.58 | |
| Courroie trapezoidale | ||||
| 63 | 344260320 | Courroie trapezoidale | € 45.74 | |
| Bride de fixation | ||||
| 64 | 341032350 | Bride de fixation | € 15.38 | |
| Ecrou de serrage | ||||
| 65 | 341102620 | Ecrou de serrage | € 17.76 | |
| Capot de protection | ||||
| 66 | 339204740 | Capot de protection | € 25.42 | |
| Bride de palier | ||||
| 78 | 315105380 | Bride de palier | € 17.76 | |
| Roulement a billes, | ||||
| 79 | 143115620 | Roulement a billes, | € 6.84 | |
| Vis a tete bombee | ||||
| 80 | 141119570 | Vis a tete bombee | € 1.58 | |
| Plaque de fixation roulement | ||||
| 81 | 339136610 | Plaque de fixation roulement | € 1.58 | |
| Disque de compensation | ||||
| 82 | 339012050 | Disque de compensation | € 2.95 | |
| Bague de ecartement | ||||
| 83 | 341210860 | Bague de ecartement | € 4.97 | |
| Broche | ||||
| 84 | 341605130 | Broche | € 25.42 | |
| Vis a tete bombee | ||||
| 85 | 141124090 | Vis a tete bombee | € 1.58 | |
| Angular ball bearing double-rowed, 15x32 | ||||
| 86 | 143115630 | Angular ball bearing double-rowed, 15x32 | € 22.90 | |
| Planet carrier | ||||
| 87 | 341604710 | Planet carrier | € 22.90 | |
| Rondelle de butee | ||||
| 88 | 341080230 | Rondelle de butee | € 1.58 | |
| Vis a tete bombee | ||||
| 89 | 141124370 | Vis a tete bombee | € 1.58 | |
| Joint torique | ||||
| 90 | 143195470 | Joint torique | € 1.58 | |
| Rouleau d'aiguille | ||||
| 91 | 143115610 | Rouleau d'aiguille | € 1.58 | |
| Cage a aiguilles | ||||
| 92 | 143115450 | Cage a aiguilles | € 4.32 | |
| Cle a ergot | ||||
| 93 | 344163920 | Cle a ergot | € 2.95 | |
| Cle male coudee | ||||
| 94 | 344161510 | Cle male coudee | € 1.66 | |
| Joint torique | ||||
| 98 | 143195530 | Joint torique | € 1.58 | |
| Tube de graisse GF 126 | ||||
| 880 | 344130800 | Tube de graisse GF 126 | € 17.76 | |
| Tube de graisse | ||||
| 880 | 344130920 | Tube de graisse | € 35.51 | |
| Épuisé | ||||
| 1001 | 338505710 | Épuisé | ||
