Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611293103 ( USG380FA )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

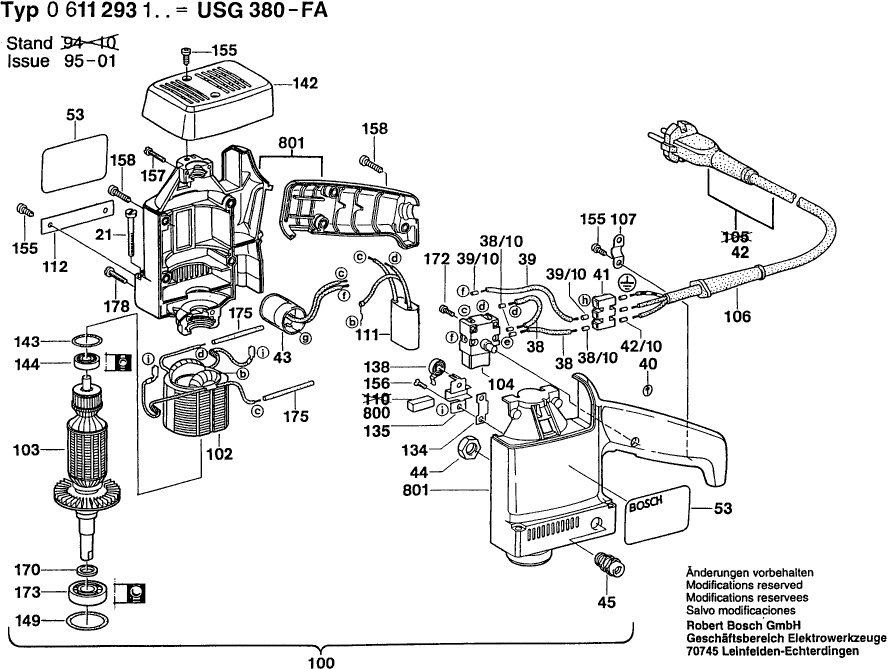

Dessins des Bosch 0611293103 ( USG380FA )
Liste de pièces de rechange des Bosch 0611293103 ( USG380FA )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boitier De Ventilateur | ||||
| 2 | 1615120010 | 0.83 | 1.00 | |
| Ventilateur | ||||
| 3 | 1616610055 | 0.83 | 1.00 | |
| Boitier Inferieur | ||||
| 4 | 1615120011 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 5 | 1615410008 | |||
| joint d’étanchéité | ||||
| 6 | 1612316018 | 0.83 | 1.00 | |
| Clou Cannele A Tete Ronde 2x6 DIN 1476-ST | ||||
| 9 | 2917721034 | 0.83 | 1.00 | |
| Raccord | ||||
| 11 | 1613386027 | 11.88 | 14.26 | |
| Raccord | ||||
| 11 | 1613386029 | 8.45 | 10.14 | |
| Ecrou Hex DIN 80705-M42x2-14H | ||||
| 12 | 2915052215 | 0.83 | 1.00 | |
| Ruban Isolant | ||||
| 13 | 1612316019 | 0.83 | 1.00 | |
| Filtre A Air | ||||
| 14 | 1617432000 | 0.83 | 1.00 | |
| Bouton Etoile | ||||
| 15 | 1906621105 | 0.83 | 1.00 | |
| Corps De Boulon A Oeil | ||||
| 16 | 1613480002 | 0.83 | 1.00 | |
| Goupille Elastique 8x24 DIN 7346 | ||||
| 17 | 2917780176 | 0.83 | 1.00 | |
| Rondelle plate A 5,3 DIN 9021-ST | ||||
| 18 | 2916011883 | 1.94 | 2.33 | |
| Vis cyl SixPans Creux CHC M5x25 DIN 912-10.9 | ||||
| 19 | 2910151164 | 0.83 | 1.00 | |
| Vis à tête cylindrique DIN 84-AM5x12-8.8 | ||||
| 20 | 2910021154 | 0.83 | 1.00 | |
| Vis à tête cylindrique | ||||
| 21 | 2603410025 | 0.83 | 1.00 | |
| Plaque De Marque | ||||
| 22 | 1611110092 | 0.83 | 1.00 | |
| Rondelle De Compensation | ||||
| 23 | 1610101612 | 0.83 | 1.00 | |
| Douille-Raccord | ||||
| 24 | 1610325000 | 0.83 | 1.00 | |
| Joint torique 28x3 MM | ||||
| 25 | 1900210129 | 1.94 | 2.33 | |
| Ruban Isolant | ||||
| 26 | 1612391000 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 38 | 1614431020 | |||
| Embout DIN 46 228-A1-6 | ||||
| 38/10 | 1900452012 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 39 | 1614431021 | |||
| Embout DIN 46 228-A1-6 | ||||
| 39/10 | 1900452012 | 0.83 | 1.00 | |
| Etiquette Adhesive | ||||
| 40 | 1611110216 | 0.83 | 1.00 | |
| Borne | ||||
| 41 | 1901091114 | 0.83 | 1.00 | |
| Cable | ||||
| 42 | 1614461031 | 0.83 | 1.00 | |
| Embout DIN 46 228-A1-6 | ||||
| 42/10 | 1900452012 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 43 | 1617233001 | |||
| Ecrou Hex | ||||
| 44 | 1613301001 | 0.83 | 1.00 | |
| Raccord fileté pour câble | ||||
| 45 | 1613392006 | 0.83 | 1.00 | |
| Raccord fileté pour câble | ||||
| 46 | 1613392006 | 0.83 | 1.00 | |
| Ecrou Hex | ||||
| 47 | 1613301002 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 48 | 1614421037 | |||
| Vis à tête cylindrique DIN 84-AM4x10-5.8 | ||||
| 49 | 2910011120 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 50 | 1614441003 | |||
| Socle De Prise De Courant | ||||
| 51 | 1614485036 | 0.83 | 1.00 | |
| Vis à tête cylindrique DIN 84-AM4x15-8.8 | ||||
| 52 | 2910021125 | 0.83 | 1.00 | |
| Plaque De Marque | ||||
| 53 | 1611110215 | 0.83 | 1.00 | |
| Épanouissement Polaire 220V | ||||
| 102 | 2604220394 | 40.61 | 48.73 | |
| Plus disponible, pas de remplacement | ||||
| 103 | 2604010499 | |||
| Plus disponible, pas de remplacement | ||||
| 104 | 1607200060 | |||
| Manchon Ø6,4-Ø7,5x75 MM | ||||
| 106 | 1600703016 | 0.83 | 1.00 | |
| Collier De Fixation | ||||
| 107 | 1601302014 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 111 | 2607329069 | |||
| Tole De Recouvrement | ||||
| 112 | 2601000031 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 134 | 1601034025 | |||
| Porte-Balais | ||||
| 135 | 1601323007 | 1.18 | 1.42 | |
| Ressort Spiral | ||||
| 138 | 1604652004 | 1.94 | 2.33 | |
| Couvercle De Carter NOIR | ||||
| 142 | 2605500068 | 0.83 | 1.00 | |
| Joint torique 15x2 MM | ||||
| 143 | 1900210012 | 0.83 | 1.00 | |
| Roulement A Billes Rigide 625-2Z DIN 625 | ||||
| 144 | 1900905015 | 23.75 | 28.50 | |
| Joint torique 28,2x2,62 MM | ||||
| 149 | 2600210027 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7981-BZ3,9x9,5-A2 | ||||
| 155 | 2910611417 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7972-BZ2,9x6,5 | ||||
| 156 | 2910601004 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-BZ2,9x16 | ||||
| 157 | 2910211007 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7981-ST3,9x16-C-H | ||||
| 158 | 2910611019 | 2.24 | 2.69 | |
| Bague Entretoise | ||||
| 170 | 2600200019 | 0.83 | 1.00 | |
| Vis à tête cylindrique M3x10 MM | ||||
| 172 | 2603410023 | 1.18 | 1.42 | |
| Roulement A Billes Rigide | ||||
| 173 | 2600905020 | 11.88 | 14.26 | |
| Vis à Tôle DIN 7971-BZ3,9x19 | ||||
| 178 | 2910211020 | 1.70 | 2.04 | |
| Tête De Rinçage SDS-PLUS | ||||
| 700 | 1613385005 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 701 | 1610706001 | |||
| Plus disponible, pas de remplacement | ||||
| 800 | 1604321900 | |||
| Plus disponible, pas de remplacement | ||||
| 801 | 2605104172 | |||
| Raccord | ||||
| 802 | 1613386029 | 8.45 | 10.14 | |
| Plaque signalétique | ||||
| 888 | 160111A3H3 | 1.94 | 2.33 | |
