Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3603A73003 ( PSB850-2RE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3603A73003 ( PSB850-2RE )

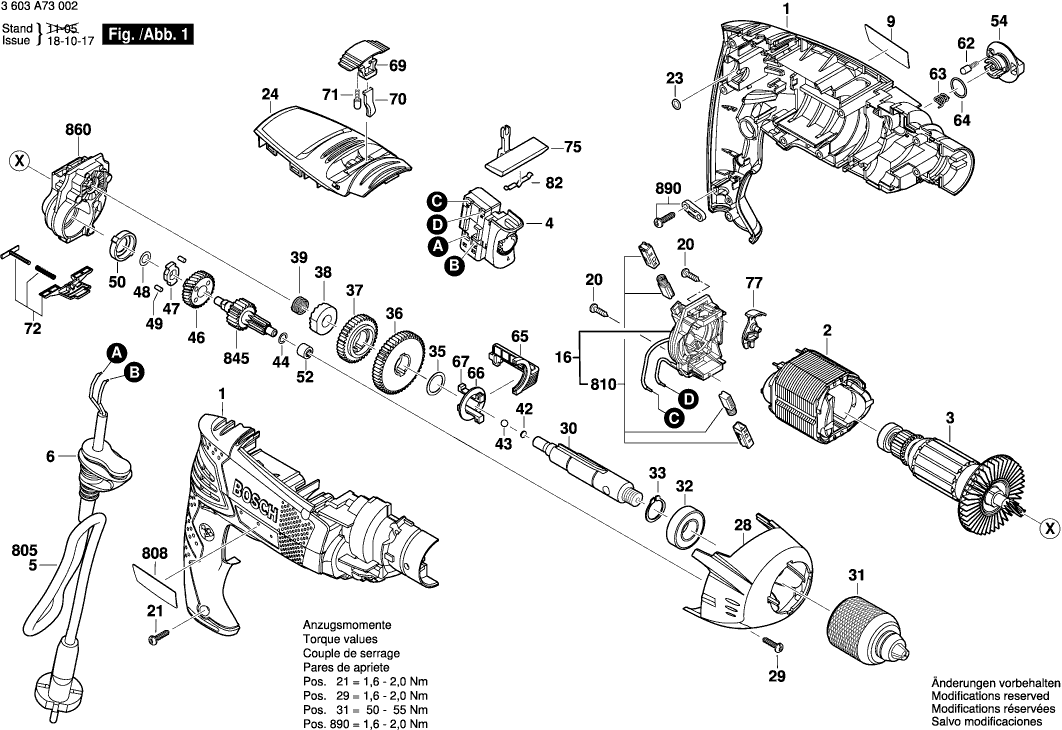

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3603A73003 ( PSB850-2RE )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Coquille VERT
1 2609005616 13.93 16.72

Épanouissement Polaire 230V
2 2604220669 18.19 21.83

Induit 230V
3 2609002946 36.85 44.22

Commutateur
4 1607200518 18.19 21.83

Câble d alimentation EU 4,15m 2 x 1,00mm H05 VV-F
5 2604460306 10.73 12.88

Manchon Ø6,4-Ø7,2x76 MM
6 2609003080 1.18 1.42

Plaque De Marque PSB 850-2 RA
9 2609002968 1.70 2.04

Porte-Balais
16 2609007426 18.19 21.83

Vis à Tôle DIN 7981-ST2,2x9,5-C-H
20 2910611002 0.83 1.00

Vis 4x16
21 2603490022 0.83 1.00

Joint torique 5,0x1,5 MM
23 1900210000 1.18 1.42

Cache De Recouvrement
24 2609002956 2.71 3.25

Couvercle
28 2609002957 8.45 10.14

Vis 4x16
29 2603490022 0.83 1.00

Broche De Percage
30 2606135130 18.19 21.83

Mandrin Automatique
31 2609003252 40.61 48.73

Roulement A Billes Rigide 17x35x10
32 1900905163 8.45 10.14

Anneau de retenue DIN 471 17x1 MM
33 2916650008 1.18 1.42

Rondelle De Compensation 0,5 MM
35 2600100695 1.18 1.42

Roue Cylindrique
36 2606317084 10.73 12.88

Roue Cylindrique
37 2606317085 7.58 9.10

Rondelle D’arret
38 1600A00RX5 1.70 2.04

Ressort De Compression
39 2604616013 1.94 2.33

Rondelle D’ajustage 1,0 MM
42 2600000021 1.18 1.42

Rondelle D’ajustage 1,35 MM
42 2600000030 1.18 1.42

Rondelle D’ajustage 1,7 MM
42 2600000031 1.18 1.42

Bille DIN 5401-5 G28
43 1903230009 0.83 1.00

Bille DIN 5401-5,5MM-III-ST
43 1903230010 0.83 1.00

Bille 5,25 MM
43 2603230007 0.83 1.00

Rondelle De Compensation 0,3 MM
44 2600100607 1.18 1.42

Entraîneur
46 160312304U 10.73 12.88

Excentrique
47 2602210043 2.24 2.69

Rondelle De Compensation 0,2 MM ÉPAIS
48 1600100632 0.83 1.00

Corps De Rouleau
49 2609007376 0.83 1.00

Segment de retenue
50 2600202008 3.31 3.97

Roulement A Aiguilles Ø6 MM
52 2600914010 2.24 2.69

Bouton Rotatif
54 2609002959 3.31 3.97

Capuchon A Crans D'arret
62 2600590006 1.18 1.42

Ressort De Torsion
63 2609004109 1.18 1.42

Joint torique 14,0x1,3 MM
64 3600210014 1.18 1.42

Levier A Fourche
65 2609002961 1.70 2.04

Rondelle D’arret
66 2600101671 1.18 1.42

Clavette Mince
67 2602300032 2.71 3.25

Levier De Commutation
69 2609002962 1.70 2.04

Tole De Soutien
70 2601990044 1.18 1.42

Capuchon A Crans D'arret
71 2600590006 1.18 1.42

Robinet D’isolement
72 2609002963 3.31 3.97

Commutateur
75 2609002954 1.70 2.04

Bouton d'indication
77 2609002955 1.94 2.33

Ressort A Lame
82 2601290030 0.83 1.00

Poignee Auxiliaire
654 2609002967 9.53 11.44

Butee De Profondeur
655 2609005615 3.31 3.97

Fermeture
656/14 2609003805 1.70 2.04

Sac A Poussieres
656/810 2609003983 8.45 10.14

Plus disponible, pas de remplacement
656/812 2600206003

Filtre
656/9 2609002929 5.83 7.00

Plaque signalétique
808 2609005600 1.94 2.33

Plus disponible, pas de remplacement
810 1607000CJ1

Engrenage Reducteur
845 2606309940 15.71 18.85

Console Terminale
860 2609002984 18.19 21.83

Jeu De Pieces De Fixation
890 2607001305 3.31 3.97
