Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0603237803 ( KS550 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

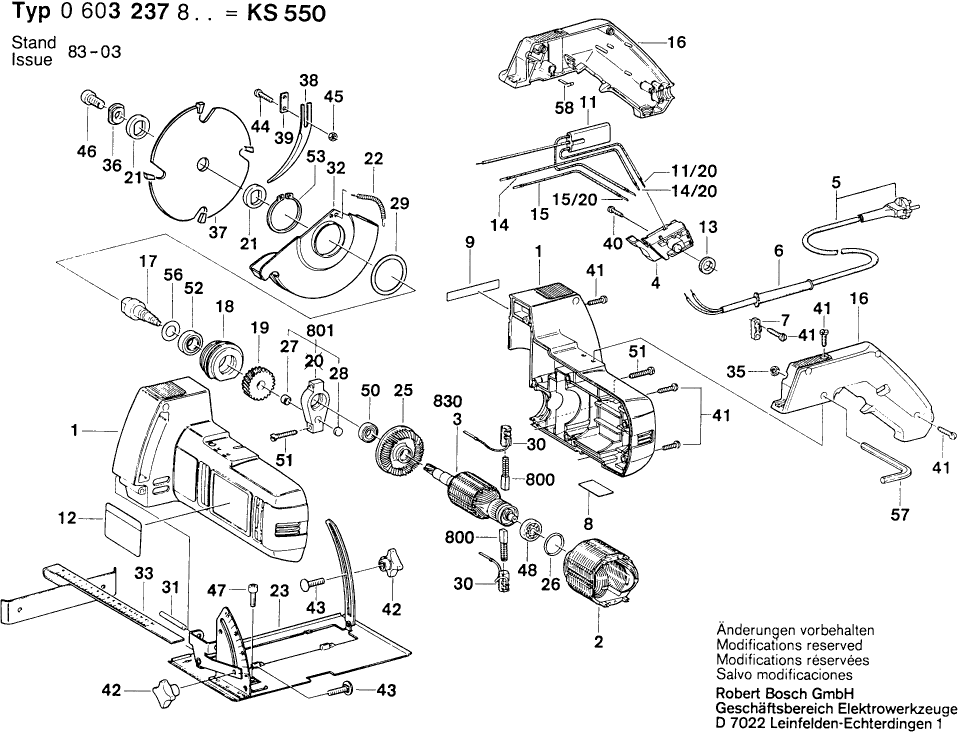

Dessins des Bosch 0603237803 ( KS550 )


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0603237803 ( KS550 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Plus disponible, pas de remplacement
1 1605108108
Épanouissement Polaire 240V
2 1604220194 20.42 24.50
Induit 220V
3 1604010183 44.82 53.78
Interrupteur
4 2607200109 6.54 7.85
Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F
5 1607000227 20.42 24.50
Manchon Ø8,3-Ø9,4x95 MM
6 2600703011 2.24 2.69
Manchon Ø6,5-Ø6,9x95 MM
6 2600703012 2.24 2.69
Manchon Ø7,6-Ø8,2x95 MM
6 2600703013 1.94 2.33
Manchon Ø6,4-Ø7,5x75 MM
6 1600703016 0.83 1.00
Support De Cable
7 2601035001 1.18 1.42
Plaque signalétique
8 160111A3H3 1.94 2.33
Plaque De Marque CÔTÉ OMBRE
9 1601110481 1.70 2.04
Plus disponible, pas de remplacement
11 1607328028
Fiche Plate
11/20 2601355007 1.18 1.42
Plaquette Indicatrice
12 1601110287 0.83 1.00
joint d’étanchéité
13 1600206023 1.18 1.42
Cable L=233 MM BLANC
14 1614431010 2.71 3.25
Fiche Plate
14/20 2601355007 1.18 1.42
Cable De Connexion L=373 MM BLANC
15 1604448000 1.70 2.04
Fiche Plate
15/20 2601355007 1.18 1.42
Plus disponible, pas de remplacement
16 1605132090
Arbre D’entrainement M8, Ø16 MM
17 1603124103 10.73 12.88
Flasque De Palier
18 1605820222 20.42 24.50
Roue Cylindrique Z=25
19 1606320075 15.71 18.85
Plus disponible, pas de remplacement
21 1600144000
Ressort De Traction
22 1604650010 0.83 1.00
Plaque De Base 120x214x2 MM
23 1608000064 36.85 44.22
Ventilateur
25 2606610049 1.70 2.04
Joint torique 20x2,5 MM
26 1900210119 0.83 1.00
Bague En Metal Fritte J6G7x10R6x6DIN1850
27 1900301007 2.71 3.25
Feutre De Graissage Ø10x3 MM
28 1600005001 1.18 1.42
Rondelle D’ajustage 0,2 MM ÉPAIS
29 1600102677 1.70 2.04
Balai De Charbon
30 1607014117 7.58 9.10
Goupille Elastique 6x36 DIN 7346
31 2917780157 0.83 1.00
Plus disponible, pas de remplacement
32 1605510120
Plus disponible, pas de remplacement
33 2601336000
Ecrou Hex DIN 934-M8-8-A
35 2915011009 1.94 2.33
Plus disponible, pas de remplacement
36 1600290007
Plus disponible, pas de remplacement
37 2608640102
Couteau-Diviseur
38 1600025010 0.83 1.00
Plaque De Fixation
39 1601034035 1.70 2.04
Vis à tête cylindrique M3x6,5-4.8
40 2603410001 1.18 1.42
Vis à Tôle DIN 7971-ST3,9x16-F
41 2910211019 0.83 1.00
Ecrou A Oreilles M6
42 1603339006 1.70 2.04
Boulon A Tete Bombee M6x15 DIN 603
43 2910281196 1.18 1.42
Vis à tête cylindrique DIN 84-AM4x18-5.8
44 2910011128 0.83 1.00
Ecrou Hex DIN 934 -M4-m-8
45 2915011005 0.83 1.00
Vis cyl SixPans Creux CHC DIN 912-M8x16-8.8
46 2910141238 1.18 1.42
Vis cyl SixPans Creux CHC
47 1603414005 0.83 1.00
Roulement A Billes 7x22x7
48 1900905018 13.93 16.72
Roulement A Billes Rigide 9x24x7
50 2600905021 6.54 7.85
Vis à Tôle DIN 7971-ST3,9x22-F
51 2910211021 1.18 1.42
Roulement A Billes Rigide 12x28x8
52 1900905121 13.93 16.72
Anneau de retenue 36x1,75 DIN 471
53 2916650037 2.71 3.25
Joint 12x25,5x1,8
56 2916130004 0.83 1.00
Tournevis Coude DIN 911;SW6
57 1907950007 4.10 4.92
Ressort A Lame
58 1601253007 0.83 1.00
Balai De Charbon
800 1607014117 7.58 9.10
Console Terminale
801 1605807012 10.73 12.88
Induit 220V
830 1604010226 55.25 66.30
