Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601G9F000 ( GWS13-125CIE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3601G9F000 ( GWS13-125CIE )

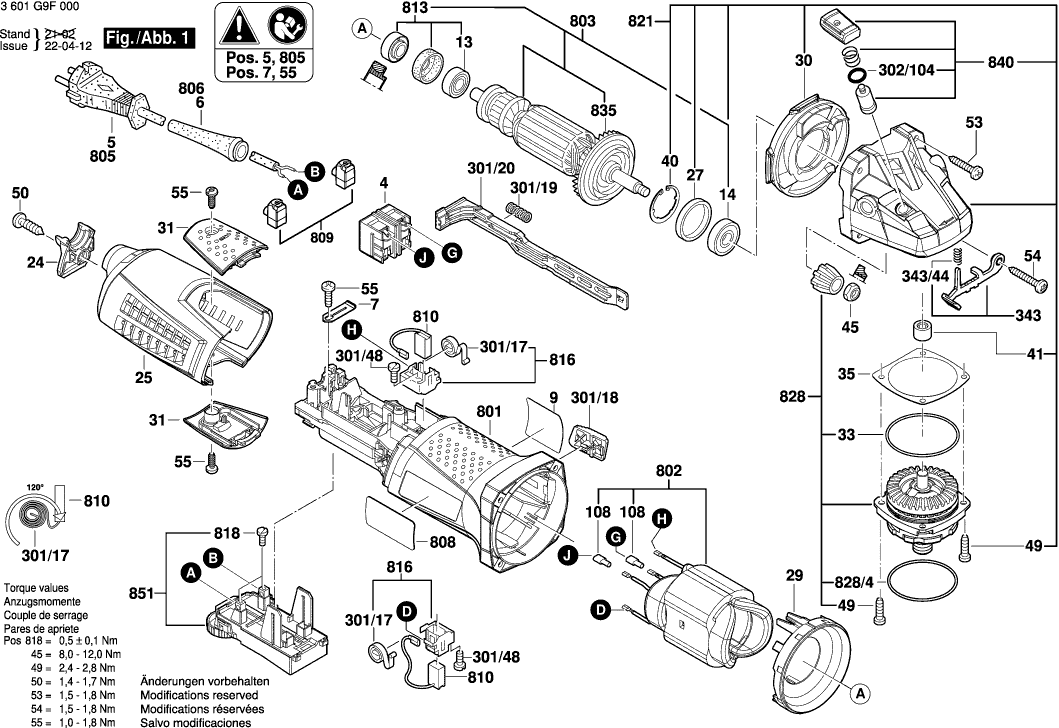

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601G9F000 ( GWS13-125CIE )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Commutateur
4 1607200256 9.53 11.44

Commutateur
4 160720035A 8.45 10.14

Manchon
6 1600703043 1.94 2.33

Collier De Fixation
7 1601302017 0.83 1.00

Plaque De Marque GWS 13-125 CIE
9 160111C07Y 1.94 2.33

Roulement A Billes 7x19x6
13 2600905032 4.10 4.92

Roulement A Billes Rigide 8x22x7
14 1600905032 4.70 5.64

Couvercle
24 1605500275 2.24 2.69

Couvercle De Carter
25 1605500276 6.54 7.85

Bague En Caoutchouc
27 1600206025 1.70 2.04

Deflecteur D’air
29 1600591047 1.70 2.04

Distributeur D’air
30 1600591048 1.94 2.33

Capuchon De Balais
31 1600A01M0M 2.71 3.25

Capuchon De Balais
31 1605500277 1.70 2.04

Broche De Rectifieuse
32 1607000D6A 5.83 7.00

Joint torique 46,0x1,1 MM
33 1600210035 1.18 1.42

Rondelle De Compensation 0,15 MM ÉPAIS
35 1600136020 2.71 3.25

Rondelle De Compensation 0,1 MM ÉPAIS
35 1600136013 1.94 2.33

Rondelle De Compensation 0,2 MM ÉPAIS
35 1600136014 1.94 2.33

Rondelle De Compensation 0,3 MM ÉPAIS
35 1600136015 1.94 2.33

Etrier D’arret
40 1600119011 1.70 2.04

Palier-Glisseur
41 1600200029 2.24 2.69

Ecrou Hex M7, SW10
45 1603300016 1.18 1.42

Vis autotaradeuse p. défo M4x16
49 2914491410 0.83 1.00

Vis A Tete Bombee Torx 4x20
50 2603490023 0.83 1.00

Vis A Tete Bombee Torx
53 1603435078 0.83 1.00

Vis A Tete Bombee Torx 4x30
54 1603414026 0.83 1.00

Vis A Tete Bombee Torx 4x12
55 2603490021 0.83 1.00

Disque De Recouvrement
80 1619P09390 1.70 2.04

Piece Isolante
108 1600712030 1.18 1.42

Carter De Moteur
301/1 1605108285 10.10 12.12

Ressort Spiral
301/17 1604652021 0.83 1.00

Poignee D’interrupteur
301/18 1602026091 0.83 1.00

Ressort De Compression
301/19 1604611031 2.24 2.69

Curseur De Reglage
301/20 1602319025 1.70 2.04

Vis A Tete Bombee 3x10 ST
301/48 1613435034 0.83 1.00

Joint torique 4,5x1,0 MM BLEU
302/104 1600210044 0.83 1.00

Levier D’enclenchement
343 1607000742 5.83 7.00

Ressort De Compression
343/44 1604611042 1.18 1.42

Poignee Auxiliaire
650/1 16020250A0 8.45 10.14

Ecrou Cylindrique M14
650/2 1603345043 6.54 7.85

Cle A Ergots
650/3 1607950052 2.71 3.25

Bride De Fixation Ø22,3xØ42 MM
650/5 2605703014 4.10 4.92

Joint torique 20,35x1,78 MM
650/5/2 1600210039 1.70 2.04

Capot De Protection
651 1600A025XR 7.96 9.55

Carter De Moteur
801 1607000D97 9.53 11.44

groupe bobinage 230V
802 160422052Z 20.42 24.50

Induit Avec Ventilateur 230V
803 1607000V33 49.56 59.47

Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F
805 1607000392 15.71 18.85

Plaque signalétique
808 160111A57P 1.94 2.33

Joint
809 1607000D9C 1.18 1.42

Jeu De Balais
810 1607000V37 11.88 14.26

Roulement A Billes Rigide
813 1607000V38 5.83 7.00

Porte-Balais
816 1607000V43 2.71 3.25

Vis à tête cylindrique
818 1607000V42 0.83 1.00

Carter D’engrenages
821 1607000V39 26.84 32.21

Flasque De Palier
828 1607000E1D 26.84 32.21

Joint torique 47,0x1,5 MM
828/04 3600210109 1.70 2.04

Joint torique 47,0x1,5 MM
828/4 3600210109 1.70 2.04

Ventilateur
835 1606610132 1.70 2.04

Unite A Engrenages
838 1607000D4Y 12.41 14.89

Bouton-Poussoir
840 1607000V41 3.31 3.97

Regulateur De Vitesse
851 1607000D9Y 36.85 44.22

Poignee Auxiliaire M10
891 160202509T 2.71 3.25

Ecrou De Blocage Rapide
896 1600A016PP 36.85 44.22
