Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601F45703 ( GSA24VE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

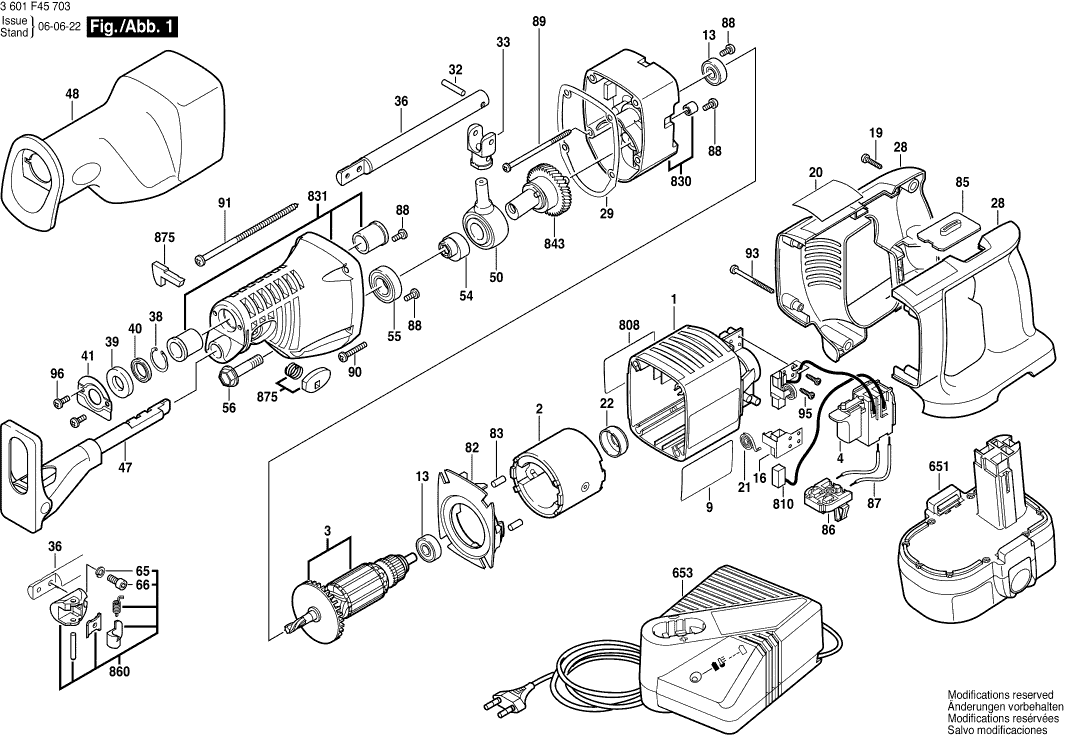

Dessins des Bosch 3601F45703 ( GSA24VE )
Liste de pièces de rechange des Bosch 3601F45703 ( GSA24VE )
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Carter De Moteur | ||||
1 | 2610995800 | 13.93 | 16.72 | |
Carter d’aimant 14;4-24V | ||||
2 | 2610942109 | 18.19 | 21.83 | |
Induit | ||||
3 | 2610909088 | 81.47 | 97.76 | |
Interrupteur | ||||
4 | 2610995801 | 23.75 | 28.50 | |
Plaque De Marque | ||||
9 | 2610907679 | 2.71 | 3.25 | |
Roulement A Billes | ||||
13 | 1619P01511 | 5.33 | 6.40 | |
Porte-Balais | ||||
16 | 2610995803 | 2.71 | 3.25 | |
VIS C M4X34 | ||||
19 | 2610315386 | 1.18 | 1.42 | |
Plaquette Indicatrice | ||||
20 | 2610907680 | 2.71 | 3.25 | |
Ressort Spiral | ||||
21 | 1619P14306 | 2.71 | 3.25 | |
Rondelle plate | ||||
22 | 2610990845 | 1.18 | 1.42 | |
Poignee | ||||
28 | 2610917458 | 11.88 | 14.26 | |
Joint | ||||
29 | 2610995849 | 3.31 | 3.97 | |
Goupille Cylindrique DIN 6325-4M6x24 | ||||
32 | 2917530101 | 2.24 | 2.69 | |
Fourchette | ||||
33 | 2610995810 | 55.25 | 66.30 | |
Bielle | ||||
36 | 2610912954 | 33.45 | 40.14 | |
Segment de retenue | ||||
38 | 2610027867 | 3.31 | 3.97 | |
Rondelle De Feutre SP 14,0 | ||||
39 | 2610030004 | 1.70 | 2.04 | |
Joint A Levres | ||||
40 | 2610995815 | 7.58 | 9.10 | |
Flasque De Palier | ||||
41 | 2610995816 | 6.54 | 7.85 | |
Plaque D’embase | ||||
47 | 2610995821 | 20.42 | 24.50 | |
Capuchon Isolant | ||||
48 | 2610995826 | 36.85 | 44.22 | |
Plateau Oscillant | ||||
50 | 2610995840 | 73.72 | 88.46 | |
Joint En U | ||||
54 | 2610995827 | 6.54 | 7.85 | |
Roulement A Billes Rigide | ||||
55 | 2610015361 | 12.41 | 14.89 | |
Boulon | ||||
56 | 2610995829 | 7.58 | 9.10 | |
Rondelle élastique DIN 127-B 5 | ||||
65 | 2916683006 | 1.18 | 1.42 | |
Vis cyl SixPans Creux CHC M 5x10 | ||||
66 | 2910131152 | 1.70 | 2.04 | |
Tole Deviatrice | ||||
82 | 2610995833 | 5.83 | 7.00 | |
Renverseur De Courant | ||||
85 | 2610995835 | 5.83 | 7.00 | |
Porte-Contact | ||||
86 | 1609280362 | 29.75 | 35.70 | |
Câble | ||||
87 | 2610907407 | 3.31 | 3.97 | |
Vis | ||||
88 | 2610907504 | 1.70 | 2.04 | |
Vis à Tôle | ||||
89 | 2610991306 | 1.18 | 1.42 | |
Vis à Tôle | ||||
90 | 2610908547 | 1.94 | 2.33 | |
Vis à Tôle | ||||
91 | 2610995848 | 1.70 | 2.04 | |
Vis | ||||
93 | 1619P01446 | 0.83 | 1.00 | |
Vis A Tete Bombee Torx 3x10 | ||||
95 | 1619P00220 | 0.83 | 1.00 | |
Vis | ||||
96 | 1619P01491 | 0.83 | 1.00 | |
Bloc D Accus 24V,2,0Ah,NiCd | ||||
651 | 2607335445 | 342.01 | 410.41 | |
Bloc D Accus 24V,2,6Ah,NiMh | ||||
651 | 2607335561 | 342.01 | 410.41 | |
Chargeur Rapide EU 230/7,2-24V, 1h | ||||
653 | 2607224425 | 130.32 | 156.38 | |
Chargeur Rapide EU 230/7,2-24V, 30 MIN. | ||||
653 | 2607225027 | 113.29 | 135.95 | |
Chargeur Rapide GB 230/7,2-24V, 30 MIN. | ||||
653 | 2607225029 | 101.94 | 122.33 | |
Chargeur Rapide AUS 240/7,2-24V, 1h | ||||
653 | 2607224429 | 101.94 | 122.33 | |
Chargeur Rapide GB 230/7,2-24V, 1h | ||||
653 | 2607224427 | 91.56 | 109.87 | |
Plaque signalétique | ||||
808 | 1619P01436 | 1.94 | 2.33 | |
Jeu De Balais | ||||
810 | 2610918932 | 11.88 | 14.26 | |
Plaque-Support De Palier | ||||
830 | 2610995813 | 73.72 | 88.46 | |
Boitier Avant | ||||
831 | 2610995814 | 73.72 | 88.46 | |
Pignon A Denture Oblique | ||||
843 | 2610995817 | 130.32 | 156.38 | |
Porte-Lame | ||||
860 | 2610995820 | 13.93 | 16.72 | |
Plaque De Fermeture | ||||
875 | 2610995825 | 6.54 | 7.85 | |
Tampon En Caoutchouc | ||||
883 | 3602391503 | 1.70 | 2.04 |
