Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601F70002 ( GKS160 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

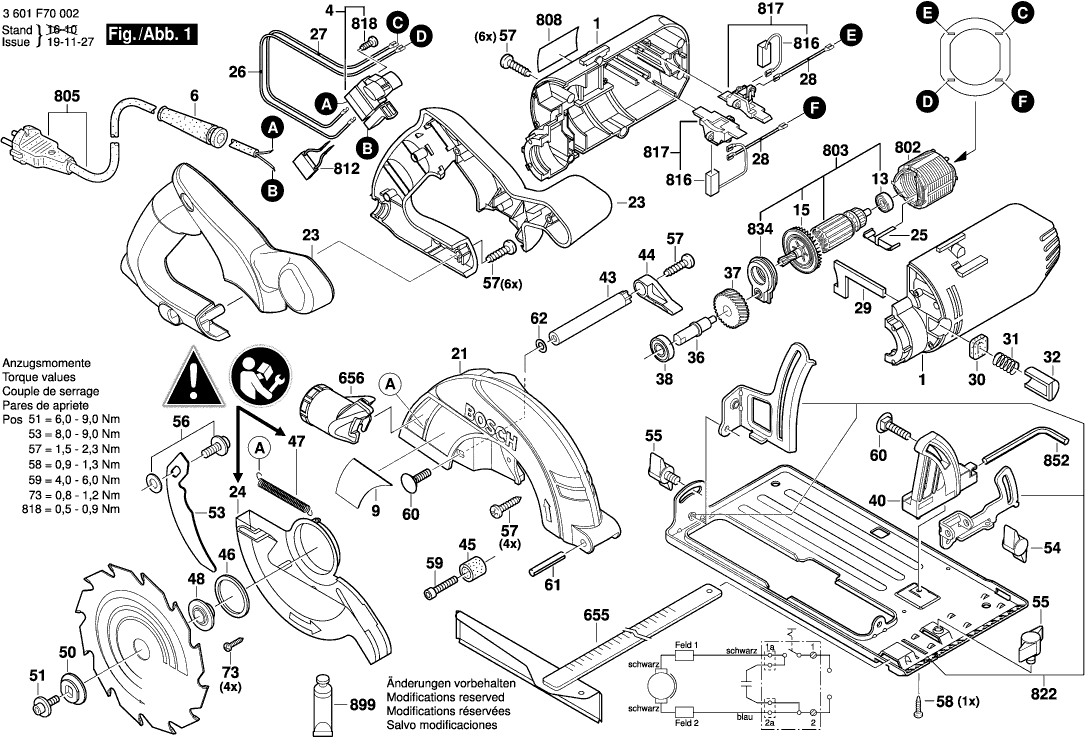

Dessins des Bosch 3601F70002 ( GKS160 )
Liste de pièces de rechange des Bosch 3601F70002 ( GKS160 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur BLEU | ||||
| 1 | 1605108262 | 18.19 | 21.83 | |
| Commutateur | ||||
| 4 | 1607200198 | 12.41 | 14.89 | |
| Manchon Ø6,4-Ø7,2x76 MM | ||||
| 6 | 2600703017 | 1.94 | 2.33 | |
| Plaque De Marque GKS 160 | ||||
| 9 | 1601118M26 | 1.94 | 2.33 | |
| Roulement A Billes 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.92 | |
| Ventilateur | ||||
| 15 | 1606610144 | 2.24 | 2.69 | |
| Capot De Protection | ||||
| 21 | 1605510335 | 29.75 | 35.70 | |
| Poignee BLEU | ||||
| 23 | 1605500247 | 10.73 | 12.88 | |
| Bonnet Anti-Pompage | ||||
| 24 | 1605510265 | 12.41 | 14.89 | |
| Ressort De Contact | ||||
| 25 | 1601290010 | 1.18 | 1.42 | |
| canalisation de liaison | ||||
| 26 | 1604449018 | 1.70 | 2.04 | |
| canalisation de liaison | ||||
| 27 | 1604449015 | 1.70 | 2.04 | |
| Cable De Connexion | ||||
| 28 | 1604449013 | 1.18 | 1.42 | |
| Cliquet D’arret | ||||
| 29 | 1601900005 | 1.70 | 2.04 | |
| Racleur En Feutre | ||||
| 30 | 1601015033 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 31 | 1604610018 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 32 | 1603231019 | |||
| Arbre D’entrainement | ||||
| 36 | 1603124133 | 7.58 | 9.10 | |
| Roue Cylindrique | ||||
| 37 | 1606320600 | 4.70 | 5.64 | |
| Roulement A Billes Rigide 12x28x8 | ||||
| 38 | 1600905031 | 5.33 | 6.40 | |
| Equerre A Onglet | ||||
| 40 | 1608190028 | 4.10 | 4.92 | |
| Douille D’ecartement | ||||
| 43 | 1600360004 | 1.94 | 2.33 | |
| Levier De Tension | ||||
| 44 | 1602002006 | 1.18 | 1.42 | |
| Tampon En Caoutchouc | ||||
| 45 | 1600305002 | 1.18 | 1.42 | |
| Collier de serrage | ||||
| 46 | 1600102024 | 1.70 | 2.04 | |
| Ressort De Traction | ||||
| 47 | 1604650019 | 2.24 | 2.69 | |
| Flasque | ||||
| 48 | 1605703133 | 4.70 | 5.64 | |
| Rondelle Elast. Conique | ||||
| 50 | 1605703108 | 2.24 | 2.69 | |
| Vis cyl SixPans Creux CHC M6x14 MM | ||||
| 51 | 1603414007 | 1.18 | 1.42 | |
| Couteau-Diviseur | ||||
| 53 | 1600025022 | 4.70 | 5.64 | |
| Ecrou Hex | ||||
| 54 | 2610387875 | 1.94 | 2.33 | |
| Vis A Oreilles M6 | ||||
| 55 | 1603480018 | 1.70 | 2.04 | |
| Vis De Blocage | ||||
| 56 | 2603410065 | 4.10 | 4.92 | |
| Vis 4x16 | ||||
| 57 | 2603490022 | 0.83 | 1.00 | |
| Vis A Tete Bombee 3x10 ST | ||||
| 58 | 1613435034 | 0.83 | 1.00 | |
| Vis autotaradeuse p. défo M6x25 MM | ||||
| 59 | 1603414010 | 1.18 | 1.42 | |
| Boulon A Tete Bombee DIN 603-M6x20 | ||||
| 60 | 2910281201 | 0.83 | 1.00 | |
| Goupille Elastique 6x36 DIN 7346 | ||||
| 61 | 2917780157 | 0.83 | 1.00 | |
| Rondelle plate | ||||
| 62 | 2916011894 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 3x10 ST | ||||
| 73 | 1613435033 | 0.83 | 1.00 | |
| Guide Parallele | ||||
| 655 | 2608005036 | 6.54 | 7.85 | |
| Adaptateur | ||||
| 656 | 1608005008 | 2.24 | 2.69 | |
| Épanouissement Polaire 220-230V | ||||
| 802 | 1604220343 | 29.75 | 35.70 | |
| Induit 230V | ||||
| 803 | 1604010770 | 60.65 | 72.78 | |
| Câble d alimentation EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.26 | |
| Plaque signalétique | ||||
| 808 | 160111A1RC | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 812 | 1607328028 | |||
| Jeu De Balais | ||||
| 816 | 1607014176 | 10.73 | 12.88 | |
| Couronne Porte-Balais | ||||
| 817 | 1604336040 | 5.83 | 7.00 | |
| Vis à tête cylindrique M3x6,5-4.8 | ||||
| 818 | 2603410001 | 1.18 | 1.42 | |
| Plaque De Base | ||||
| 822 | 1607000A86 | 44.82 | 53.78 | |
| Console Terminale | ||||
| 834 | 1605808070 | 9.53 | 11.44 | |
| Cle Male Coudee Pour Vis | ||||
| 852 | 2610364015 | 2.71 | 3.25 | |
| Tube De Graisse 225 ML | ||||
| 899 | 1605430003 | 29.75 | 35.70 | |
