Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601M28000 ( GCD12JL )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

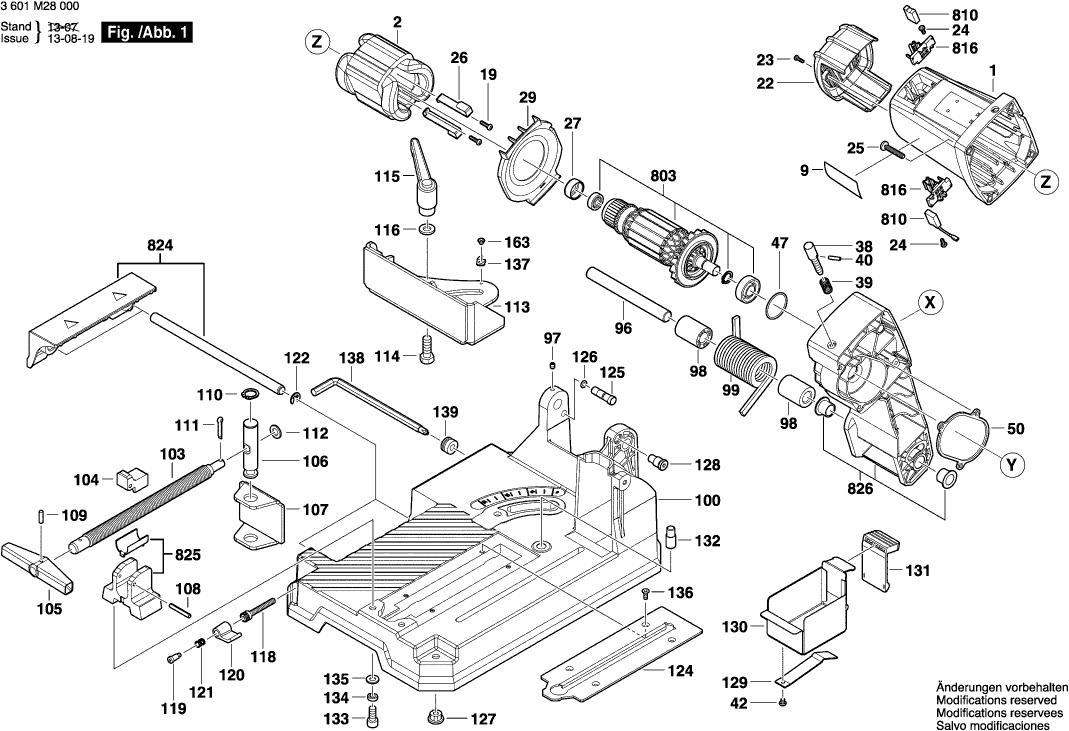

Dessins des Bosch 3601M28000 ( GCD12JL )

Liste de pièces de rechange des Bosch 3601M28000 ( GCD12JL )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Carter De Moteur
1 1609B00054 23.75 28.50
Épanouissement Polaire 230V
2 1609B00115 55.25 66.30
Interrupteur
4 1609B05400 15.71 18.85
Câble d alimentation
5 1609B04691 26.84 32.21
Manchon
6 1609B04628 1.18 1.42
Support De Cable
7 1619P03808 0.83 1.00
Plaque signalétique
8 1609BN0141 1.84 2.21
Plaque De Marque
9 1609B04684 1.94 2.33
Vis A Tole A Tete Bombee
18 1619P03837 0.83 1.00
Vis ECO-SYN St 3,5x16
19 1619P03833 0.83 1.00
Note D’avertissement
20 1609B02128 1.94 2.33
Capot
22 1609B04610 4.70 5.64
Vis ECO-SYN St3x12
23 1619P03832 0.83 1.00
Vis ECO-SYN St3,5x10
24 1619P03834 0.83 1.00
Vis autotaradeuse p. défo DIN 7500 C-M6x35
25 1619P03835 0.83 1.00
Pince De Fixation
26 1609B00055 0.83 1.00
Bague En Caoutchouc
27 1600206030 1.18 1.42
Deflecteur D’air
29 1619P03822 3.31 3.97
Partie Super. DeLa protec
31 1609B04603 91.56 109.87
Roulement A Billes
35 1609B01267 6.54 7.85
Logement
37 1609B04619 8.45 10.14
Broche De Verrouillage
38 1609B04620 1.94 2.33
Ressort De Compression
39 1609B04621 0.83 1.00
Tige Ressort
40 1609B04678 0.83 1.00
Couvercle de roulement
41 1609B04622 1.18 1.42
Vis
42 1609B00780 0.83 1.00
Bride
43 1609B04623 8.45 10.14
Bride
44 1609B04624 7.58 9.10
Boulon De Butee
45 1609B04625 2.71 3.25
Chasse-Copeaux
46 1609B04664 4.70 5.64
Joint torique
47 1609B00068 0.83 1.00
Vis
48 1609B00978 0.83 1.00
Vis
49 1609B04649 0.83 1.00
Joint compressible
50 1609B04650 1.18 1.42
Poignee D’interrupteur
52 1609B04605 26.84 32.21
Bloc D’assemblage
54 1609BP7059 1.18 1.42
Cliquet D’engrenage
55 1609B04668 1.94 2.33
Poignee De Transport
56 1609B04608 7.58 9.10
Vis
57 1609B04652 0.83 1.00
Vis
58 1609B00655 0.83 1.00
Vis A Tole A Tete Cylind.
59 1609B01356 0.83 1.00
Bague
60 1619P03931 0.83 1.00
Vis à Tôle
61 1609B00637 0.83 1.00
Vis
81 1609B01561 0.83 1.00
Vis R Épaulement
83 1619P03802 0.83 1.00
Rondelle Elastique DIN 127 B6
84 1619P03841 1.70 2.04
Vis Speciale
85 1609B05417 1.18 1.42
Joint torique
86 1609B00931 0.83 1.00
Levier De Verrouillage
87 1609B04611 4.10 4.92
Levier De Verrouillage
88 1609B04612 8.45 10.14
Douille De Serrage
89 1609B04647 0.83 1.00
Ressort De Torsion
90 1609B04657 1.18 1.42
Vis D’ajutage
91 1609B03779 1.18 1.42
Ecrou De Calage
92 1609B00730 1.18 1.42
Ressort De Torsion
93 1609B04658 1.18 1.42
Ecrou auto-bloquant
94 1609B03570 0.83 1.00
Vis
95 1609B04659 0.83 1.00
Arbre-Palier
96 1609B04660 5.83 7.00
Vis De Butee ISO 4027-M 5x8-45H
97 1619P03839 0.83 1.00
Douille De Serrage
98 1609B04648 1.18 1.42
Ressort De Torsion
99 1609B00024 6.54 7.85
Pied
100 1609B04602 130.32 156.38
Vis De Serrage
103 1609B04637 9.53 11.44
Domino
104 1619P03760 5.83 7.00
Manette
105 1609B03523 4.10 4.92
Bielle
106 1609B04638 5.33 6.40
Eclisse De Serrage
107 1609B04639 23.75 28.50
Tige A Ressort ISO 13337-4x35
108 1619P03762 0.83 1.00
Tige A Ressort ISO 1337 4x18
109 1619P03752 0.83 1.00
Anneau de retenue DIN 471-18
110 1619P03755 0.83 1.00
Goupille-Rivet DIN 94-4x22
111 1619P03756 0.83 1.00
Rondelle plate DIN 433-10
112 1619P03757 0.83 1.00
Regle-Glissiere A Onglets
113 1609B05442 26.84 32.21
Boulon Six Pans
114 1609B04661 0.83 1.00
Levier
115 1609B00753 4.10 4.92
Rondelle plate
116 1609B00757 0.83 1.00
Vis
118 1609B00234 3.31 3.97
Vis D’ajutage
119 1609B00236 1.18 1.42
Levier De Verrouillage
120 1609B00232 1.18 1.42
Ressort De Compression
121 1609B00237 0.83 1.00
Anneau élastique
122 1609B00644 1.70 2.04
Plaque De Guidage
124 1609B04641 6.54 7.85
Pivot De Retenue
125 1609B01600 1.94 2.33
Joint torique
126 1609B00601 1.18 1.42
Pied-Support
127 1609B01431 1.70 2.04
Vis De Regulateur
128 1609B01599 1.18 1.42
Ressort A Lame
129 1609B04633 0.83 1.00
Collecteur de copeaux
130 1609B04634 11.88 14.26
Capot De Protection
131 1609B04635 3.31 3.97
Axe De Chape
132 1609B04663 0.83 1.00
Vis à tête cylindrique ISO 4762-M 8x20-8.8
133 1619P03827 0.83 1.00
Rondelle Elastique DIN 127 B8
134 1619P03829 0.83 1.00
Rondelle plate DIN 125 A8
135 1619P03828 1.94 2.33
Vis
136 1609B00634 0.83 1.00
Aiguille
137 1609B04642 0.83 1.00
Tournevis Coude
138 1609B05416 4.70 5.64
Douille Caoutchouc
139 1609B05419 0.83 1.00
Tringlerie
140 1609B04636 5.83 7.00
Rondelle plate
141 1609B00703 1.18 1.42
Coussinet
142 1609B04667 0.83 1.00
Etrier D’arret
143 1609B01956 0.83 1.00
Vis
144 1609B00971 0.83 1.00
Commutateur
146 1609B05392 3.31 3.97
Recouvrement
157 1609B04644 0.83 1.00
Etrier De Protection
158 1609B04643 1.18 1.42
Vis
159 1609B01667 0.83 1.00
Vis
160 1609B01663 0.83 1.00
Cable De Connexion
161 1609B01549 1.70 2.04
Vis
163 1609B05401 0.83 1.00
Plaque De Montage
165 1609B05421 1.70 2.04
Assemblage d’Induit 230V
803 1609B04679 130.32 156.38
Plaque signalétique
808 1609BN0141 1.84 2.21
Jeu De Balais
810 1607014171 11.88 14.26
Porte-Balais
816 1604336048 5.33 6.40
Arbre Avec Roue Engrenage
822 1609B04681 67.25 80.70
Arbre Avec Roue Engrenage
823 1609B04682 36.85 44.22
Presentoir Annexe
824 1609B04683 26.84 32.21
Support De Coussinet
825 1609B03533 5.83 7.00
Bras
826 1609B04692 113.29 135.95
Partie Inferieure De La
827 1609B04693 73.72 88.46
MODULE DE DÉMARRAGE DOUX
828 1609B04694 40.61 48.73
Module Electronique
829 1609B04695 18.19 21.83
Fil
830 1609B04696 1.18 1.42
Plus disponible, pas de remplacement
831 1609B01726
