Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611235808 ( GBH7-45DE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0611235808 ( GBH7-45DE )

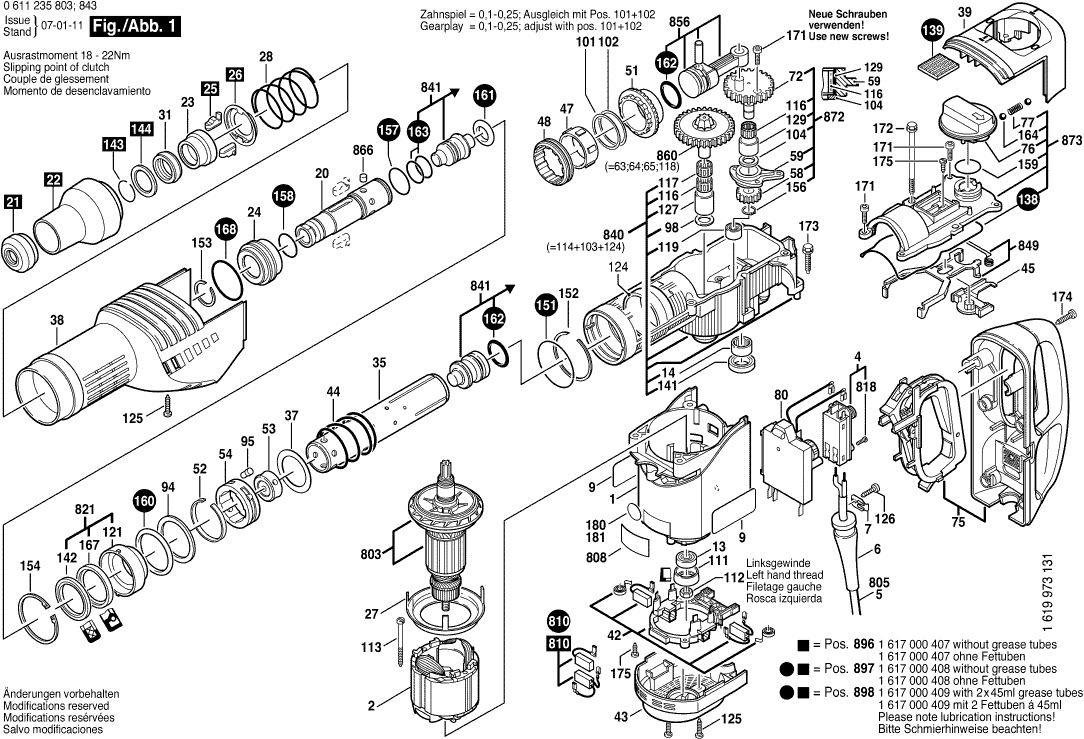

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0611235808 ( GBH7-45DE )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter De Moteur BLEU
1 1615108078 15.71 18.85

Épanouissement Polaire 220-240V
2 1614220124 26.84 32.21

Commutateur
4 1617200048 13.93 16.72

Manchon Ø9,7-Ø12x89 MM
6 1610703053 1.94 2.33

Collier De Fixation
7 1601302018 1.18 1.42

Plaque De Marque
9 1611110F01 4.10 4.92

Roulement A Billes Rigide 8x24x8
13 1610900026 9.53 11.44

ROULEMENT À AIGUILLES
14 1610910096 18.19 21.83

Porte-Outil
20 1618597072 81.47 97.76

Bouchon de protection
21 1610508035 4.10 4.92

Plus disponible, pas de remplacement
22 1610591021

Douille de butée
23 1610520001 9.53 11.44

Douille à collet
24 1610500021 7.58 9.10

Corps D’arret
25 1612300027 8.45 10.14

Disque De Commande
26 1610290025 5.33 6.40

Deflecteur D’air
27 1610591023 1.18 1.42

Ressort De Compression
28 1614621004 1.94 2.33

Bague D’amortissement
31 1610290049 2.24 2.69

Tube De Marteau
35 1615806156 101.94 122.33

Disque De Support
37 1610102047 2.24 2.69

Capot de recouvrement
38 1615190079 11.88 14.26

Capot de recouvrement
39 1615190108 8.45 10.14

Porte-Balais
42 1614336026 29.75 35.70

Couvercle De Ventilateur
43 1615500305 8.45 10.14

Ressort De Compression
44 1614621005 1.94 2.33

Plaque De Fermeture
45 1610591022 1.94 2.33

Bague Entretoise
47 1619990149 29.75 35.70

Anneau De Fil Jarretier
48 1619990151 23.75 28.50

Couronne D’angle Z=45
51 1616333035 44.82 53.78

Anneau élastique
52 1614601056 0.83 1.00

Douille De Guidage
53 1610231000 8.45 10.14

Douille D’ecartement
54 1610190033 5.33 6.40

Roue Cylindrique Z=17
58 1616317056 8.45 10.14

Support De Palier
59 1615805067 7.58 9.10

Roue Dentee A Excentrique
72 1616317067 67.25 80.70

Poignee NOIR
75 1615132102 36.85 44.22

Poignee Changem. Vitesses NOIR
76 1612026083 9.53 11.44

Ressort De Compression
77 1614610010 1.18 1.42

Regulateur De Vitesse 220-240V
80 1617233042 60.65 72.78

Poignee Auxiliaire
84 160202507H 8.45 10.14

Support De Fixation
85 1618040071 4.70 5.64

Collier De Serrage Ø77 MM, M8
87 1617000834 12.41 14.89

Disque De Support
94 1610290052 1.94 2.33

Goujon D’entrainement
95 1613120018 1.94 2.33

Rondelle D’ajustage 1,0 MM ÉPAIS
98 1610101015 1.18 1.42

Rondelle De Compensation 0,45 MM ÉPAIS
101 1610102049 1.94 2.33

Rondelle De Compensation 0,3 MM ÉPAIS
102 1610102048 1.94 2.33

Rondelle De Butee
104 1610190027 4.70 5.64

Coussinet
111 1610290046 1.94 2.33

Ecrou Hex
112 1613300007 1.18 1.42

Vis à Tôle B 4,8x68 MM
113 1613412001 1.18 1.42

Couronne D’aiguilles
116 1610913029 3.31 3.97

Couronne D’aiguilles Ø10 MM
117 1610913011 5.33 6.40

Roulement A Aiguilles
119 1610910081 11.88 14.26

Coussinet
121 1610328016 2.71 3.25

Vis A Tete Bombee Torx 4,8x19
125 1613435011 1.18 1.42

Vis à Tôle DIN 7971-ST3,9x16-F
126 2910211019 0.83 1.00

Coussinet
127 1610300060 5.83 7.00

Coussinet
129 1610300067 9.53 11.44

Roulement A Aiguilles
129/1 1610910085 11.88 14.26

Joint
138 1611015047 5.33 6.40

Plus disponible, pas de remplacement
139 1612380010

Bague D’etancheite
141 1610290028 2.71 3.25

Bague D’etancheite
142 1610290050 4.10 4.92

Anneau élastique DIN 7993-28x2
143 1614601021 5.33 6.40

Rondelle D’appui
144 1610103021 2.24 2.69

Joint torique 60,0x2,0 MM
151 1610210148 1.94 2.33

Anneau élastique
152 1614601029 1.18 1.42

Anneau élastique
153 1614601028 1.18 1.42

Anneau de retenue
154 1610119011 2.24 2.69

Anneau de retenue DIN 471-12x1-FSt
156 2916650003 1.18 1.42

Joint torique 31,0x1,5 MM
157 1610210142 1.70 2.04

Joint torique 30,0x2,5 MM
158 1610210139 1.70 2.04

Joint torique 27,0x2,5 MM
159 1610210141 1.18 1.42

Joint torique 46,0x7,0 MM
160 1610210140 1.70 2.04

Joint torique 18,0x8,0 MM
161 1610210145 5.83 7.00

Joint torique 26,0x4,0 MM
162 1610210109 3.31 3.97

Joint torique 22,0x3,0 MM
163 1610210144 3.31 3.97

Bille DIN 5401-Ø7MM-III-ST
164 1903230013 1.70 2.04

Bague D’etancheite
167 1610290051 3.31 3.97

Joint torique 46,0x5,0 MM
168 1610210149 1.94 2.33

Vis Micro-Encapsulee
171 1613414021 0.83 1.00

Vis Avec Rondelle Captive
172 1613435008 1.18 1.42

Vis Avec Rondelle Captive 6,3x32
173 1613433001 0.83 1.00

Vis A Tete Bombee Torx 5,5x25
174 1613435010 1.18 1.42

Vis à Tôle DIN7981-ST3,9x13-C-Z
175 2912401018 0.83 1.00

Tube de Graisse 30 ML
661 1615430010 5.33 6.40

Induit 220-240V
803 1614010213 148.65 178.38

Câble d alimentation
805 1617000723 23.75 28.50

Plaque signalétique
808 160111A3H3 1.94 2.33

Jeu De Balais
810 1617014135 13.93 16.72

Vis à tête cylindrique DIN 84-AM3,5x12-5.8
818 2910011088 0.83 1.00

Coussinet
821 1617000824 23.75 28.50

Boitier D’etande
840 1617000825 187.62 225.14

Plus disponible, pas de remplacement
841 1617000474

Fourchette De Commande
849 1617000826 44.82 53.78

Piston De Marteau
856 1617000873 29.75 35.70

Embrayage Z=13/47
860 1617000828 168.86 202.63

Jeu De Rouleaux
866 1617000406 4.10 4.92

Roue Dentee A Excentrique
872 1617000874 101.94 122.33

Couvercle De Carter
873 1617000830 81.47 97.76

Poignee Auxiliaire Ø77 MM, M8
884 1612025051 36.85 44.22

Jeu Pieces D’usure
896 1617000407 29.75 35.70

Jeu Pieces D’usure
897 1617000408 55.25 66.30

Jeu Pieces D’usure
898 1617000409 60.65 72.78
