Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611214703 ( GBH7/45DE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

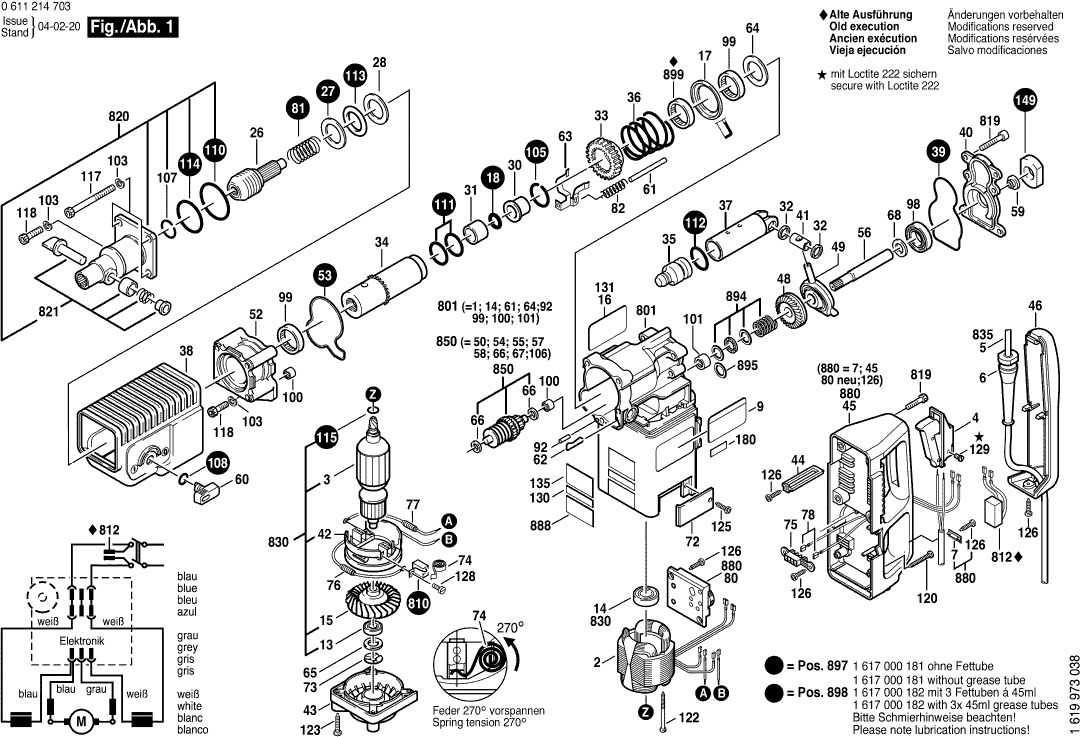

Dessins des Bosch 0611214703 ( GBH7/45DE )
Liste de pièces de rechange des Bosch 0611214703 ( GBH7/45DE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire 220-240V | ||||
| 2 | 1614220090 | 73.72 | 88.46 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 1617200040 | |||
| Manchon Ø9,2-Ø12x120 MM | ||||
| 6 | 3600703011 | 2.52 | 3.02 | |
| Manchon Ø9,7-Ø12x89 MM | ||||
| 6 | 1610703053 | 2.18 | 2.62 | |
| Collier De Fixation | ||||
| 7 | 1611034020 | 1.18 | 1.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 9 | 1611110480 | |||
| Plus disponible, pas de remplacement | ||||
| 13 | 1610905009 | |||
| Roulement à billes rigide 12x32x10 | ||||
| 14 | 1610905008 | 15.71 | 18.85 | |
| Plus disponible, pas de remplacement | ||||
| 15 | 1616610067 | |||
| Rondelle De Friction | ||||
| 17 | 1610500013 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 18 | 1610210040 | |||
| Porte-Outil | ||||
| 20 | 1618597054 | 0.83 | 1.00 | |
| Axe De Blocage | ||||
| 21 | 1613124014 | 0.83 | 1.00 | |
| Douille De Guidage | ||||
| 22 | 1610506006 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 23 | 1614616002 | 0.83 | 1.00 | |
| Douille De Guidage | ||||
| 24 | 1610320002 | 0.83 | 1.00 | |
| Porte-Foret Ø 19 MM | ||||
| 26 | 1618598150 | 148.65 | 178.38 | |
| Rondelle De Butee Ø 26 MM | ||||
| 27 | 1610103018 | 9.53 | 11.44 | |
| Rondelle D’appui | ||||
| 28 | 1610113011 | 1.94 | 2.33 | |
| Douille D’amortissement | ||||
| 30 | 1610523001 | 8.45 | 10.14 | |
| Douille D’amortissement | ||||
| 31 | 1610309002 | 1.94 | 2.33 | |
| Rondelle D’appui 1,5 MM ÉPAIS | ||||
| 32 | 1610101616 | 1.32 | 1.58 | |
| Roue Cylindrique Z=57/8 | ||||
| 33 | 1616317031 | 44.82 | 53.78 | |
| Tube De Marteau | ||||
| 34 | 1615806073 | 113.29 | 135.95 | |
| Frappeur | ||||
| 35 | 1618710048 | 18.19 | 21.83 | |
| Ressort De Compression | ||||
| 36 | 1614616005 | 2.24 | 2.69 | |
| Plus disponible, pas de remplacement | ||||
| 37 | 1618700053 | |||
| Capot de recouvrement | ||||
| 38 | 1615190010 | 18.19 | 21.83 | |
| Plus disponible, pas de remplacement | ||||
| 39 | 1611015030 | |||
| Flasque De Palier | ||||
| 40 | 1615808059 | 18.19 | 21.83 | |
| Plus disponible, pas de remplacement | ||||
| 41 | 1613219001 | |||
| Porte-Balais | ||||
| 42 | 1614336005 | 10.68 | 12.82 | |
| Flasque De Palier BLEU | ||||
| 43 | 1615808068 | 18.19 | 21.83 | |
| Cadre-Support | ||||
| 44 | 1611015032 | 1.70 | 2.04 | |
| Poignee NOIR | ||||
| 45 | 1615133027 | 40.61 | 48.73 | |
| Plus disponible, pas de remplacement | ||||
| 46 | 1615500269 | |||
| Roue Conique Z=35 | ||||
| 48 | 1616333018 | 44.82 | 53.78 | |
| Plus disponible, pas de remplacement | ||||
| 49 | 1615819011 | |||
| Flasque De Palier | ||||
| 52 | 1615820086 | 44.82 | 53.78 | |
| Plus disponible, pas de remplacement | ||||
| 53 | 1611015031 | |||
| Arbre Dentele Z=10 | ||||
| 56 | 1613060012 | 20.42 | 24.50 | |
| Bouchon | ||||
| 59 | 1610591010 | 1.18 | 1.42 | |
| Manette | ||||
| 60 | 1612026022 | 8.45 | 10.14 | |
| Goupille Cylindrique 5M6x70 RIKO DIN 6325 | ||||
| 61 | 2917550138 | 2.71 | 3.25 | |
| Ressort De Maintien | ||||
| 62 | 1614680003 | 1.18 | 1.42 | |
| Fourchette De Commande | ||||
| 63 | 1611329008 | 9.53 | 11.44 | |
| Rondelle D’appui 1,0 MM ÉPAIS | ||||
| 64 | 1610102620 | 2.24 | 2.69 | |
| Rondelle D’appui 2,5 MM ÉPAIS | ||||
| 65 | 1610101617 | 1.94 | 2.33 | |
| Rondelle D’appui 0,5 MM ÉPAIS | ||||
| 66 | 1610101615 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,1 MM ÉPAIS | ||||
| 68 | 1610101621 | 2.18 | 2.62 | |
| Couvercle BLEU | ||||
| 72 | 1615500284 | 1.94 | 2.33 | |
| Bague De Serrage | ||||
| 73 | 1610210082 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 74 | 1614652000 | |||
| Boitier Femelle | ||||
| 75 | 1615190011 | 1.70 | 2.04 | |
| Filtre D’antiparasitage BLEU | ||||
| 76 | 1617328016 | 3.31 | 3.97 | |
| Filtre D’antiparasitage GRIS | ||||
| 77 | 1617328017 | 3.04 | 3.65 | |
| Cable De Connexion L=35 MM BLANC | ||||
| 78 | 1614431022 | 1.70 | 2.04 | |
| Plus disponible, pas de remplacement | ||||
| 80 | 1617233006 | |||
| Ressort De Compression | ||||
| 81 | 1614616007 | 1.70 | 2.04 | |
| Ressort De Compression | ||||
| 82 | 1614616006 | 1.18 | 1.42 | |
| Poignee Auxiliaire | ||||
| 84 | 160202507H | 9.47 | 11.36 | |
| Poignee Auxiliaire M8 | ||||
| 84 | 1612025019 | 5.96 | 7.15 | |
| Support De Fixation | ||||
| 85 | 1618040076 | 20.42 | 24.50 | |
| Tige Filetée M8 | ||||
| 86 | 1613521003 | 7.32 | 8.78 | |
| Collier De Serrage Ø43 MM | ||||
| 87 | 1611316003 | 2.18 | 2.62 | |
| Goupille Cylindrique | ||||
| 88 | 1613100012 | 2.18 | 2.62 | |
| Vis A Oreilles M6x25 MM | ||||
| 89 | 1613480009 | 1.32 | 1.58 | |
| Plus disponible, pas de remplacement | ||||
| 90 | 1613300006 | |||
| Plaque De Fixation | ||||
| 91 | 1611030009 | 2.24 | 2.69 | |
| Goupille Cylindrique 5M6x12 RIKO DIN 6325 | ||||
| 92 | 2917550118 | 1.18 | 1.42 | |
| Roulement A Billes Rigide | ||||
| 98 | 1610900023 | 10.68 | 12.82 | |
| Plus disponible, pas de remplacement | ||||
| 99 | 1610910068 | |||
| Roulement A Aiguilles Ø14 MM | ||||
| 100 | 2600910001 | 3.71 | 4.45 | |
| Douille à aiguilles | ||||
| 101 | 2600910000 | 4.70 | 5.64 | |
| Rondelle élastique DIN 128-A8-FST | ||||
| 103 | 2916690007 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 105 | 1614601004 | 1.18 | 1.42 | |
| Anneau élastique DIN 9045-24 | ||||
| 107 | 2916601012 | 1.90 | 2.28 | |
| Plus disponible, pas de remplacement | ||||
| 108 | 1900210104 | |||
| Joint torique 54,0x3,0 MM | ||||
| 110 | 1600210004 | 2.52 | 3.02 | |
| Joint torique 26,0x3,0 MM | ||||
| 111 | 1610210078 | 1.94 | 2.33 | |
| Joint torique 22,0x4,0 MM | ||||
| 112 | 1610210079 | 5.27 | 6.32 | |
| Joint torique 27,5x10,5 MM | ||||
| 113 | 1610210080 | 5.96 | 7.15 | |
| Joint torique 41,0x3,0 MM | ||||
| 114 | 1610210077 | 1.70 | 2.04 | |
| Plus disponible, pas de remplacement | ||||
| 115 | 1610210081 | |||
| Vis cyl SixPans Creux CHC DIN 912-M8x80-8.8 | ||||
| 117 | 2910141262 | 1.00 | 1.20 | |
| Vis cyl SixPans Creux CHC DIN 912-M8x25-8.8 | ||||
| 118 | 2910141244 | 1.32 | 1.58 | |
| Vis à Tôle DIN 7971-ST4,8x38-F | ||||
| 120 | 2910211038 | 1.32 | 1.58 | |
| Vis à Tôle BZ4,8x63 MM | ||||
| 122 | 1603435008 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7971-ST4,8x25-C | ||||
| 123 | 2910211236 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 125 | 2910601118 | |||
| Vis à Tôle DIN 7971-BZ3,5x13 | ||||
| 126 | 2910211011 | 1.00 | 1.20 | |
| Vis à tête cylindrique DIN 84-AM4x8-8.8 | ||||
| 128 | 2910021118 | 1.00 | 1.20 | |
| Vis à tête cylindrique M3x6,5-4.8 | ||||
| 129 | 2603410001 | 1.32 | 1.58 | |
| Plaque De Marque | ||||
| 131 | 1611110481 | 1.70 | 2.04 | |
| Plaquette Indicatrice | ||||
| 135 | 1611110387 | 1.32 | 1.58 | |
| Disque De Feutre | ||||
| 149 | 1610108014 | 2.52 | 3.02 | |
| Coffret De Transport | ||||
| 650 | 1615438148 | 0.83 | 1.00 | |
| Capuchon De Fermeture Ø15xØ27,5x36 MM | ||||
| 655/10 | 1610508001 | 0.83 | 1.00 | |
| Bouchon de protection | ||||
| 655/10 | 1610508014 | 0.83 | 1.00 | |
| Bouchon de protection | ||||
| 655/20 | 1610508009 | 0.83 | 1.00 | |
| Bouchon de protection | ||||
| 655/20 | 1610508013 | 0.83 | 1.00 | |
| Ensemble Pieces Rechange | ||||
| 801 | 1617000938 | 209.26 | 251.11 | |
| Jeu De Balais | ||||
| 810 | 1617014110 | 15.61 | 18.73 | |
| Filtre D’antiparasitage | ||||
| 812 | 1617328015 | 3.71 | 4.45 | |
| Vis cyl SixPans Creux CHC DIN 912-M6x25-10.9 | ||||
| 819 | 1617000123 | 4.10 | 4.92 | |
| Jeu De Porte-Outil | ||||
| 820 | 1617000912 | 168.86 | 202.63 | |
| Plus disponible, pas de remplacement | ||||
| 821 | 1617000014 | |||
| Induit 220-240V | ||||
| 830 | 1614011038 | 233.78 | 280.54 | |
| Câble d alimentation EU 4,15m 2 x 1,5mm H07 RN-F | ||||
| 835 | 1607000228 | 22.88 | 27.46 | |
| Jeu De Pieces | ||||
| 850 | 1617000927 | 81.47 | 97.76 | |
| Butee De Profondeur SW 6x330 MM | ||||
| 879 | 1613001008 | 7.32 | 8.78 | |
| Jeu Pieces Adaptation 220-240V | ||||
| 880 | 1617000159 | 73.72 | 88.46 | |
| Poignee Auxiliaire | ||||
| 884 | 1612025039 | 40.61 | 48.73 | |
| Plaque signalétique | ||||
| 888 | 160111A3H3 | 2.18 | 2.62 | |
| Plus disponible, pas de remplacement | ||||
| 894 | 1617000169 | |||
| Plus disponible, pas de remplacement | ||||
| 895 | 1610101008 | |||
| Jeu Pieces D’usure | ||||
| 897 | 1617000181 | 33.45 | 40.14 | |
| Jeu Pieces D’usure | ||||
| 898 | 1617000182 | 44.82 | 53.78 | |
| Plus disponible, pas de remplacement | ||||
| 899 | 1610910068 | |||
