Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611234703 ( GBH2-20SRE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

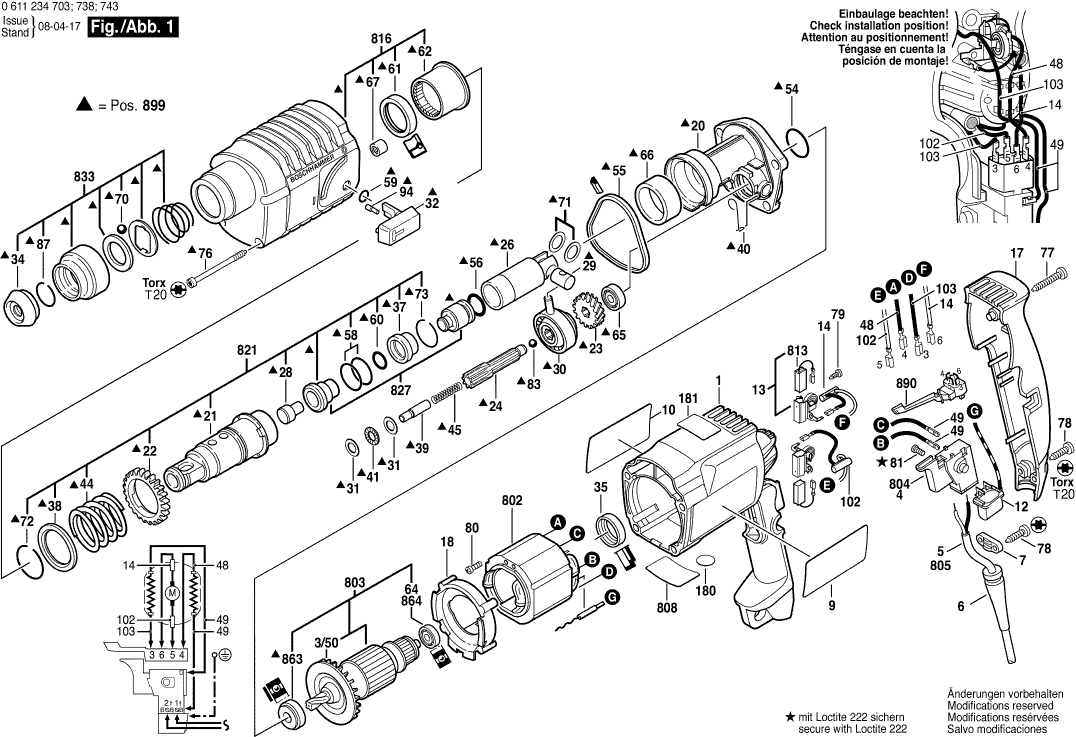

Dessins des Bosch 0611234703 ( GBH2-20SRE )
Liste de pièces de rechange des Bosch 0611234703 ( GBH2-20SRE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1615108112 | 11.37 | 13.64 | |
| Ventilateur | ||||
| 3/50 | 1616610072 | 2.08 | 2.50 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 1617200083 | |||
| Câble d alimentation | ||||
| 5 | 1614460026 | 16.79 | 20.15 | |
| Manchon | ||||
| 6 | 2600703018 | 2.40 | 2.88 | |
| Support De Cable | ||||
| 7 | 1611035005 | 2.08 | 2.50 | |
| Plaque De Marque | ||||
| 9 | 1611110821 | 3.44 | 4.13 | |
| Plaque De Marque | ||||
| 10 | 1611110821 | 3.44 | 4.13 | |
| Plus disponible, pas de remplacement | ||||
| 12 | 1607328040 | |||
| Porte-Balais | ||||
| 13 | 1617000343 | 10.90 | 13.08 | |
| Filtre D’antiparasitage | ||||
| 14 | 2604465086 | 5.81 | 6.97 | |
| Couvercle De Carter | ||||
| 17 | 1615132065 | 4.94 | 5.93 | |
| Deflecteur D’air | ||||
| 18 | 1610522008 | 1.00 | 1.20 | |
| Bride Intermediaire | ||||
| 20 | 1615700037 | 43.12 | 51.74 | |
| Douille Crantee | ||||
| 21 | 1616490058 | 244.89 | 293.87 | |
| Roue Cylindrique | ||||
| 22 | 1616320007 | 7.46 | 8.95 | |
| Plus disponible, pas de remplacement | ||||
| 23 | 1616320006 | |||
| Arbre Dentele | ||||
| 24 | 1613060010 | 58.03 | 69.64 | |
| Piston De Marteau | ||||
| 26 | 1618700052 | 12.82 | 15.38 | |
| Percuteur | ||||
| 28 | 1613124026 | 2.86 | 3.43 | |
| Axe De Piston | ||||
| 29 | 1613105012 | 3.44 | 4.13 | |
| Palier d’entraînement | ||||
| 30 | 1615819005 | 31.42 | 37.70 | |
| Disque De Support | ||||
| 31 | 1610100003 | 1.49 | 1.79 | |
| Manette | ||||
| 32 | 1612026023 | 2.40 | 2.88 | |
| Bouchon de protection | ||||
| 34 | 1610508008 | 2.08 | 2.50 | |
| Bague En Caoutchouc | ||||
| 35 | 1610206021 | 1.49 | 1.79 | |
| Douille D’amortissement | ||||
| 37 | 1610390011 | 3.44 | 4.13 | |
| Rondelle D’appui | ||||
| 38 | 1610102022 | 2.08 | 2.50 | |
| Goupille Cylindrique | ||||
| 39 | 1613100013 | 2.08 | 2.50 | |
| Ressort De Maintien | ||||
| 40 | 1614690001 | 1.00 | 1.20 | |
| Couronne De Rouleaux | ||||
| 41 | 1610920003 | 4.18 | 5.02 | |
| Ressort De Compression | ||||
| 44 | 1614633001 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 45 | 1614614001 | 1.00 | 1.20 | |
| Cable De Connexion | ||||
| 48 | 1614431023 | 2.08 | 2.50 | |
| Cable | ||||
| 49 | 2604448005 | 1.49 | 1.79 | |
| Joint torique | ||||
| 54 | 1610210068 | 1.49 | 1.79 | |
| joint d’étanchéité | ||||
| 55 | 1610206023 | 2.86 | 3.43 | |
| Joint torique | ||||
| 56 | 1610210070 | 2.40 | 2.88 | |
| Joint torique | ||||
| 58 | 1610210058 | 2.40 | 2.88 | |
| Joint torique | ||||
| 59 | 1610210069 | 1.00 | 1.20 | |
| Joint torique | ||||
| 60 | 1610210073 | 2.08 | 2.50 | |
| Bague D’etancheite | ||||
| 61 | 1610283017 | 7.46 | 8.95 | |
| Roulement A Aiguilles | ||||
| 62 | 1619P00306 | 8.06 | 9.67 | |
| Roulement A Billes Rigide | ||||
| 64 | 1610905025 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 65 | 1900900228 | |||
| Coussinet | ||||
| 66 | 1610301000 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 67 | 1610910064 | |||
| Bille | ||||
| 70 | 1903230013 | 2.08 | 2.50 | |
| Rondelle D’ajustage | ||||
| 71 | 1610101011 | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 72 | 2916540018 | 3.44 | 4.13 | |
| Anneau élastique | ||||
| 73 | 1614601009 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 76 | 1619P00027 | 1.00 | 1.20 | |
| Vis | ||||
| 77 | 1619P00106 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 78 | 1619P00105 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 79 | 1619P00220 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 80 | 1613435007 | 1.00 | 1.20 | |
| Vis à tête cylindrique | ||||
| 81 | 2603410001 | 1.49 | 1.79 | |
| Bille | ||||
| 83 | 1903230309 | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 87 | 160460102S | 1.00 | 1.20 | |
| Axe D’arret | ||||
| 94 | 1613120017 | 1.49 | 1.79 | |
| Filtre D’antiparasitage | ||||
| 102 | 2604465097 | 5.81 | 6.97 | |
| Cable De Connexion | ||||
| 103 | 1614448017 | 2.08 | 2.50 | |
| Vis A Tete Rectangulaire | ||||
| 122 | 1613490002 | 4.18 | 5.02 | |
| Collier De Serrage | ||||
| 123 | 1611316006 | 2.40 | 2.88 | |
| Tige De Mandrin | ||||
| 700 | 1617000154 | 31.42 | 37.70 | |
| Vis à tête fraisée | ||||
| 700/20 | 2603421226 | 1.49 | 1.79 | |
| Mandrin | ||||
| 701 | 1608571069 | 23.90 | 28.68 | |
| Cle De Mandrin | ||||
| 701/700 | 2607950007 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 711 | 1617000133 | |||
| Anneau élastique | ||||
| 711/10/2 | 2604601004 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 711/20 | 1608521004 | |||
| Plus disponible, pas de remplacement | ||||
| 711/30 | 2607000248 | |||
| Plus disponible, pas de remplacement | ||||
| 711/40 | 1608511020 | |||
| Coffret De Transport | ||||
| 791 | 1615438146 | 1.00 | 1.20 | |
| Épanouissement Polaire | ||||
| 802 | 2604220429 | 23.90 | 28.68 | |
| Plus disponible, pas de remplacement | ||||
| 803 | 1614010039 | |||
| Plus disponible, pas de remplacement | ||||
| 804 | 1617200083 | |||
| Câble d alimentation | ||||
| 805 | 1614460026 | 16.79 | 20.15 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 813 | 1617014134 | 8.35 | 10.02 | |
| Carter D’engrenages | ||||
| 816 | 1615806077 | 47.53 | 57.04 | |
| Douille Crantee | ||||
| 821 | 1617000812 | 110.30 | 132.36 | |
| Poignee Auxiliaire | ||||
| 822 | 2602025118 | 13.13 | 15.76 | |
| Poignee Auxiliaire | ||||
| 822/120 | 1612025019 | 6.73 | 8.08 | |
| Collier De Serrage | ||||
| 822/124 | 1611316006 | 2.40 | 2.88 | |
| Vis A Tete Rectangulaire | ||||
| 822/125 | 1613490002 | 4.18 | 5.02 | |
| Support De Fixation | ||||
| 822/802 | 2608040176 | 6.73 | 8.08 | |
| Frappeur | ||||
| 827 | 1617000338 | 27.81 | 33.37 | |
| Manchon De Protection | ||||
| 833 | 1617000163 | 7.46 | 8.95 | |
| Roulement A Billes Rigide | ||||
| 863 | 1610905048 | 8.35 | 10.02 | |
| Roulement A Billes Rigide | ||||
| 864 | 1610905025 | 6.73 | 8.08 | |
| Butee De Profondeur | ||||
| 879 | 1613001009 | 3.44 | 4.13 | |
| Commutateur | ||||
| 890 | 2607200231 | 14.94 | 17.93 | |
| Systeme De Percussion | ||||
| 899 | 1617000353 | 80.26 | 96.31 | |
