Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600H85B09 ( ARM3200 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

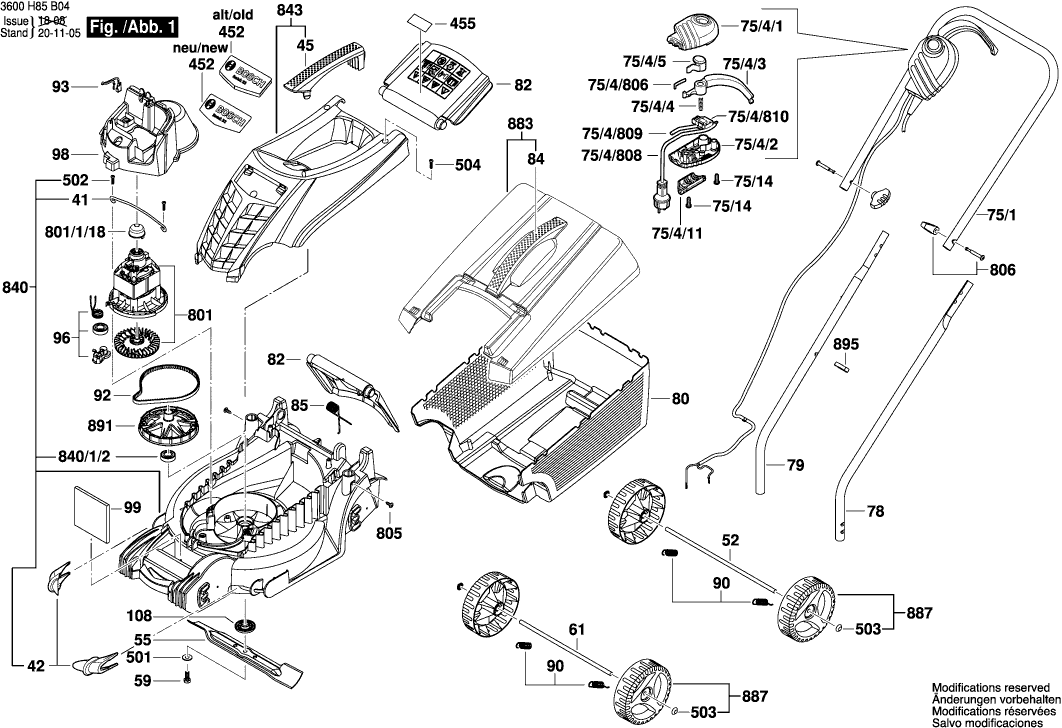

Dessins des Bosch 3600H85B09 ( ARM3200 )
Liste de pièces de rechange des Bosch 3600H85B09 ( ARM3200 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Element De Support | ||||
| 41 | F016L67976 | 0.83 | 1.00 | |
| Peigne ROUGE | ||||
| 42 | F016L66697 | 1.18 | 1.42 | |
| Poignee De Transport | ||||
| 45 | F016L66654 | 2.24 | 2.69 | |
| Axe | ||||
| 52 | F016L66849 | 5.83 | 7.00 | |
| COUTEAU DE TONDEUSE | ||||
| 55 | 1600A025F8 | 10.73 | 12.88 | |
| Vis Tête Hexagonale M8x20 MM | ||||
| 59 | F016T48547 | 1.94 | 2.33 | |
| Vis T te Hexagonale | ||||
| 59 | 160343509G | 0.83 | 1.00 | |
| Axe | ||||
| 61 | F016L66848 | 5.83 | 7.00 | |
| Poignee | ||||
| 75/1 | F016L62792 | 20.42 | 24.50 | |
| Vis Autotaraudeuse 4x19 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.00 | |
| Boitier D’interrupteur | ||||
| 75/4/1 | F016L66234 | 1.94 | 2.33 | |
| Piece De Serrage | ||||
| 75/4/11 | F016L66236 | 0.83 | 1.00 | |
| Boitier D’interrupteur | ||||
| 75/4/2 | F016L66235 | 1.94 | 2.33 | |
| Levier De Manoeuvre | ||||
| 75/4/3 | F016L66238 | 2.71 | 3.25 | |
| Ressort De Compression | ||||
| 75/4/4 | F016L66240 | 0.83 | 1.00 | |
| Bouton AGC 18 | ||||
| 75/4/5 | F016F05705 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 75/4/806 | F016L66416 | |||
| Câble d alimentation EU | ||||
| 75/4/808 | F016104086 | 12.41 | 14.89 | |
| Plus disponible, pas de remplacement | ||||
| 75/4/809 | F016104088 | |||
| Interrupteur | ||||
| 75/4/810 | F016F05717 | 11.88 | 14.26 | |
| Manche NOIR | ||||
| 78 | F016L66682 | 6.54 | 7.85 | |
| Manche NOIR | ||||
| 79 | F016L66655 | 6.54 | 7.85 | |
| collecteur inférieur | ||||
| 80 | F016L66683 | 11.88 | 14.26 | |
| Languette De Protection | ||||
| 82 | F016L66686 | 3.31 | 3.97 | |
| Poignee De Transport | ||||
| 84 | F016L66685 | 2.24 | 2.69 | |
| Ressort de fermeture | ||||
| 85 | F016L66687 | 1.18 | 1.42 | |
| Ressort | ||||
| 90 | F016L65773 | 1.18 | 1.42 | |
| Courroie D’entrainement | ||||
| 92 | F016L66677 | 8.45 | 10.14 | |
| Courroie D’entrainement | ||||
| 92 | 1600A02K8R | 7.58 | 9.10 | |
| protecteur thermique | ||||
| 93 | F016L66958 | 6.54 | 7.85 | |
| Tendeur De Bande | ||||
| 96 | F016L68711 | 4.70 | 5.64 | |
| Écran acoustique | ||||
| 98 | F016L66688 | 4.10 | 4.92 | |
| Poids D’equilibrage | ||||
| 99 | F016L66698 | 6.54 | 7.85 | |
| Flasque De Palier | ||||
| 108 | F016L66689 | 1.18 | 1.42 | |
| Marque De Fabrique | ||||
| 452 | 1600A013WC | 1.94 | 2.33 | |
| Marque De Fabrique | ||||
| 452 | 1600A0233Z | 1.94 | 2.33 | |
| Rondelle plate Ø8,15 MM | ||||
| 501 | F016T40590 | 1.18 | 1.42 | |
| Vis | ||||
| 502 | F016L68323 | 0.83 | 1.00 | |
| Capuchon De Securite Ø8 MM NOIR | ||||
| 503 | F016T48990 | 0.83 | 1.00 | |
| Vis Autotaraudeuse 4x19 MM | ||||
| 504 | F016T49429 | 0.83 | 1.00 | |
| Moteur | ||||
| 801 | F016104035 | 91.56 | 109.87 | |
| Chape | ||||
| 801/1/18 | F016L64499 | 0.83 | 1.00 | |
| Vis M5x8 Csk Hd. | ||||
| 805 | F016L36542 | 1.94 | 2.33 | |
| Ecrou A Ailettes | ||||
| 806 | F016L66155 | 1.70 | 2.04 | |
| Carter tondeuse | ||||
| 840 | F016104246 | 26.84 | 32.21 | |
| Palier-Coussinet 6002-2RS | ||||
| 840/1/2 | F016L67442 | 2.71 | 3.25 | |
| Capot De Moteur | ||||
| 843 | F016104033 | 15.71 | 18.85 | |
| Collecteur supérieur | ||||
| 883 | F016104032 | 18.19 | 21.83 | |
| Roue | ||||
| 887 | 1600A00J3Y | 5.83 | 7.00 | |
| Arbre D’entrainement | ||||
| 891 | 1600A02AZ3 | 12.18 | 14.62 | |
| Support De Cable ROTAK II | ||||
| 895 | F016L66895 | 0.83 | 1.00 | |
