Dessins techniques et pièces de rechange Bosch ANGLE EXACT ION 40-220

Type exact:
3 602 D94 604
3 602 D94 604

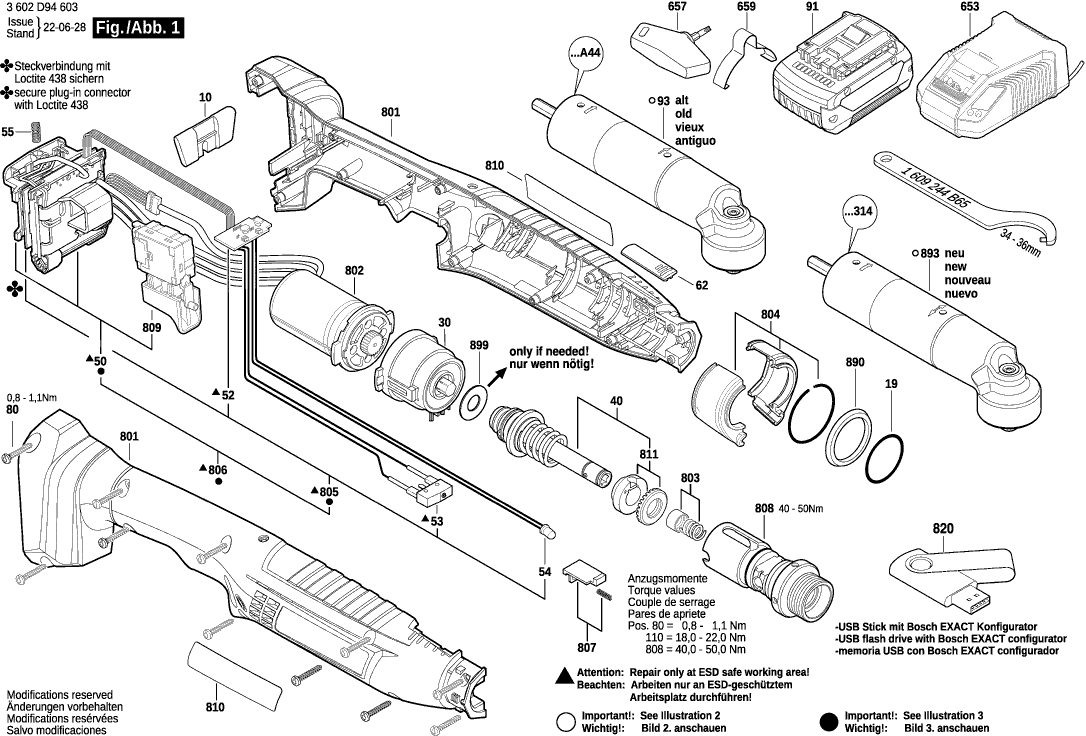

Dessins des BOSCH 3602D94604 ( ANGLEEXACTION40-220 )
Liste de pièces de rechange des BOSCH 3602D94604 ( ANGLEEXACTION40-220 )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Poussoir De Commutation | ||||
10 | 3601099004 | Poussoir De Commutation | € 2.02 | |
Joint torique 25x2,5 MM | ||||
19 | 1900210125 | Joint torique 25x2,5 MM | € 5.76 | |
Train Epicycloidal | ||||
30 | 3607030469 | Train Epicycloidal | € 90.42 | |
Kit | ||||
40 | 3607031567 | Kit | € 256.87 | |
Module Electronique | ||||
50 | 16072335JF | Module Electronique | € 207.24 | |
Plaque De Signalisation | ||||
52 | 1607233516 | Plaque De Signalisation | € 13.33 | |
Microcontacteur | ||||
53 | 1607502627 | Microcontacteur | € 41.05 | |
Diode Electroluminescente | ||||
54 | 1607502626 | Diode Electroluminescente | € 17.03 | |
Ressort De Compression | ||||
55 | 1609280477 | Ressort De Compression | € 1.34 | |
Poussoir | ||||
62 | 3601923030 | Poussoir | € 2.02 | |
Vis A Tete Bombee Torx 3x18 | ||||
80 | 2603490018 | Vis A Tete Bombee Torx 3x18 | € 1.00 | |
Bloc D Accus EU GBA 18V 2.0Ah Li SCM | ||||
91 | 1607A350BG | Bloc D Accus EU GBA 18V 2.0Ah Li SCM | € 99.92 | |
Groupe D’accus En Baie BBS MR 18V, 4,0Ah, 47 S | ||||
91 | 2607336815 | Groupe D’accus En Baie BBS MR 18V, 4,0Ah, 47 S | € 139.00 | |
Épuisé | ||||
93 | 3609202A44 | Épuisé | ||
Corps | ||||
93/100 | 3609202A32 | Corps | € 60.85 | |
Arbre D’entrainement | ||||
93/102 | 3609202A36 | Arbre D’entrainement | € 54.91 | |
Boitier De Broche | ||||
93/139 | 3605106093 | Boitier De Broche | € 606.01 | |
Anneau D’arret DIN 6799-9-FSt | ||||
93/140 | 2916080012 | Anneau D’arret DIN 6799-9-FSt | € 1.34 | |
Roulement A Billes Rigide | ||||
93/145 | 3600905015 | Roulement A Billes Rigide | € 15.18 | |
Épuisé | ||||
93/147 | 1610910069 | Épuisé | ||
Butee D’ecartement | ||||
93/148 | 3608874921 | Butee D’ecartement | € 17.03 | |
Anneau de retenue DIN 472-28x1,2 MM | ||||
93/149 | 2916660011 | Anneau de retenue DIN 472-28x1,2 MM | € 1.34 | |
Joint torique 14,0x2,0 MM | ||||
93/150 | 1610210116 | Joint torique 14,0x2,0 MM | € 2.10 | |
Roue Conique | ||||
93/151 | 3606333079 | Roue Conique | € 286.97 | |
Flasque De Palier | ||||
93/152 | 3605700190 | Flasque De Palier | € 67.85 | |
Goupille Cylindrique | ||||
93/155 | 3603100000 | Goupille Cylindrique | € 6.74 | |
Douille à aiguilles INA 8,00x12,00x10,00 | ||||
93/157 | 3608874669 | Douille à aiguilles INA 8,00x12,00x10,00 | € 13.10 | |
Rondelle De Compensation 0,1 | ||||
93/159 | 3608874923 | Rondelle De Compensation 0,1 | € 13.33 | |
Rondelle De Compensation 0,05 | ||||
93/159 | 3608874924 | Rondelle De Compensation 0,05 | € 15.18 | |
Manchon De Guidage | ||||
93/160 | 3600320016 | Manchon De Guidage | € 13.10 | |
Couronne D’angle | ||||
93/161 | 3606333078 | Couronne D’angle | € 419.89 | |
Ressort De Compression | ||||
93/162 | 1604611004 | Ressort De Compression | € 2.30 | |
Tige-Poussoir | ||||
93/163 | 1603124060 | Tige-Poussoir | € 5.76 | |
Anneau de retenue | ||||
93/164 | 3600118006 | Anneau de retenue | € 2.30 | |
Cage Transmis. Planetaire | ||||
93/29 | 3606337219 | Cage Transmis. Planetaire | € 286.97 | |
Couronne D’aiguilles INA K3x5x7 | ||||
93/32 | 3600913000 | Couronne D’aiguilles INA K3x5x7 | € 4.03 | |
Goupille Cylindrique DIN 6325-3M6x24 | ||||
93/35 | 2917530083 | Goupille Cylindrique DIN 6325-3M6x24 | € 1.00 | |
Roulement A Billes Rigide | ||||
93/36 | 3600905023 | Roulement A Billes Rigide | € 19.27 | |
Roue Cylindrique Z=16 | ||||
93/39 | 3606316099 | Roue Cylindrique Z=16 | € 22.31 | |
Engrenage Conique | ||||
93/800 | 3609202B05 | Engrenage Conique | € 542.12 | |
Chargeur EU 230/14,4-18V, 30 40 S | ||||
653 | 2607225321 | Chargeur EU 230/14,4-18V, 30 40 S | € 67.85 | |
Chargeur GB 230/10,8-18V, 30 42 S | ||||
653 | 2607225323 | Chargeur GB 230/10,8-18V, 30 42 S | € 82.50 | |
Tournevis | ||||
657 | 3607950027 | Tournevis | € 13.33 | |
Etrier De Suspension | ||||
659 | 3601923017 | Etrier De Suspension | € 22.31 | |
Sous-Ensemble Carter | ||||
801 | 3607031756 | Sous-Ensemble Carter | € 90.42 | |
Groupe moteur | ||||
802 | 3607031770 | Groupe moteur | € 606.01 | |
Groupe manchon | ||||
803 | 3607031758 | Groupe manchon | € 41.05 | |
Support De Led | ||||
804 | 3607031759 | Support De Led | € 54.91 | |
Module électronique | ||||
805 | 3607031914 | Module électronique | € 256.87 | |
Entraînement Electronique | ||||
806 | 3607031915 | Entraînement Electronique | € 476.65 | |
Element De Commutation | ||||
807 | 3607031762 | Element De Commutation | € 11.66 | |
Bride Angulaire | ||||
808 | 3607031768 | Bride Angulaire | € 207.24 | |
Commutateur | ||||
809 | 3607031884 | Commutateur | € 25.08 | |
Jeu De Plaques | ||||
810 | 16070312CB | Jeu De Plaques | € 29.04 | |
Bague De Reglage | ||||
811 | 1600A007U6 | Bague De Reglage | € 29.04 | |
Épuisé | ||||
820 | 3607031764 | Épuisé | ||
Conduite D’adaptation | ||||
881 | 1607000CM1 | Conduite D’adaptation | € 41.05 | |
Conduite D’adaptation | ||||
882 | 1607000CM0 | Conduite D’adaptation | € 45.14 | |
Jeu De Pieces 5 PIECES, NOIR | ||||
890 | 3600106027 | Jeu De Pieces 5 PIECES, NOIR | € 22.31 | |
Jeu De Pieces 5 PIECES, ROUGE | ||||
890 | 3600106028 | Jeu De Pieces 5 PIECES, ROUGE | € 19.27 | |
Jeu De Pieces 5 PIECES, BLEU CLAIR | ||||
890 | 3600106029 | Jeu De Pieces 5 PIECES, BLEU CLAIR | € 22.31 | |
Jeu De Pieces 5 PIECES, VERT CLAIR | ||||
890 | 3600106030 | Jeu De Pieces 5 PIECES, VERT CLAIR | € 22.31 | |
Jeu De Pieces 5 PIECES, ORANGE | ||||
890 | 3600106031 | Jeu De Pieces 5 PIECES, ORANGE | € 25.08 | |
Jeu De Pieces 5 PIECES, GRIS | ||||
890 | 3600106032 | Jeu De Pieces 5 PIECES, GRIS | € 22.31 | |
Jeu De Pieces 5 PIECES, BLANC | ||||
890 | 3600106033 | Jeu De Pieces 5 PIECES, BLANC | € 19.27 | |
Épuisé | ||||
893 | 3607020314 | Épuisé | ||
Épuisé | ||||
893/1 | 3608870BU6 | Épuisé | ||
Épuisé | ||||
893/12 | 3608870BZ0 | Épuisé | ||
Joint torique 31,0x2,0 MM | ||||
893/14 | 2600210056 | Joint torique 31,0x2,0 MM | € 1.34 | |
Épuisé | ||||
893/16 | 3608872968 | Épuisé | ||
Épuisé | ||||
893/17 | 3608870BZ1 | Épuisé | ||
Épuisé | ||||
893/2 | 3608870BU7 | Épuisé | ||
Bille 4,5 MM III DIN 5401-ST | ||||
893/20 | 1903230008 | Bille 4,5 MM III DIN 5401-ST | € 1.00 | |
Joint Radial | ||||
893/21 | 3600283013 | Joint Radial | € 9.22 | |
Tige-Poussoir | ||||
893/24 | 3608879137 | Tige-Poussoir | € 5.76 | |
Épuisé | ||||
893/29 | 3608872265 | Épuisé | ||
Épuisé | ||||
893/3 | 3608870BU5 | Épuisé | ||
Épuisé | ||||
893/4 | 3608870D11 | Épuisé | ||
Épuisé | ||||
893/5 | 3608870BU3 | Épuisé | ||
Épuisé | ||||
893/6 | 3608870BU4 | Épuisé | ||
Épuisé | ||||
893/7 | 3608870BV0 | Épuisé | ||
Épuisé | ||||
893/80 | 3609202C20 | Épuisé |
