Dessins techniques et pièces de rechange Metabo WX 23-180 QUICK

Recherche de pièces de rechange:
MetaboLa référence 06412000 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.
Dessins techniques
Liste de pièces de rechange

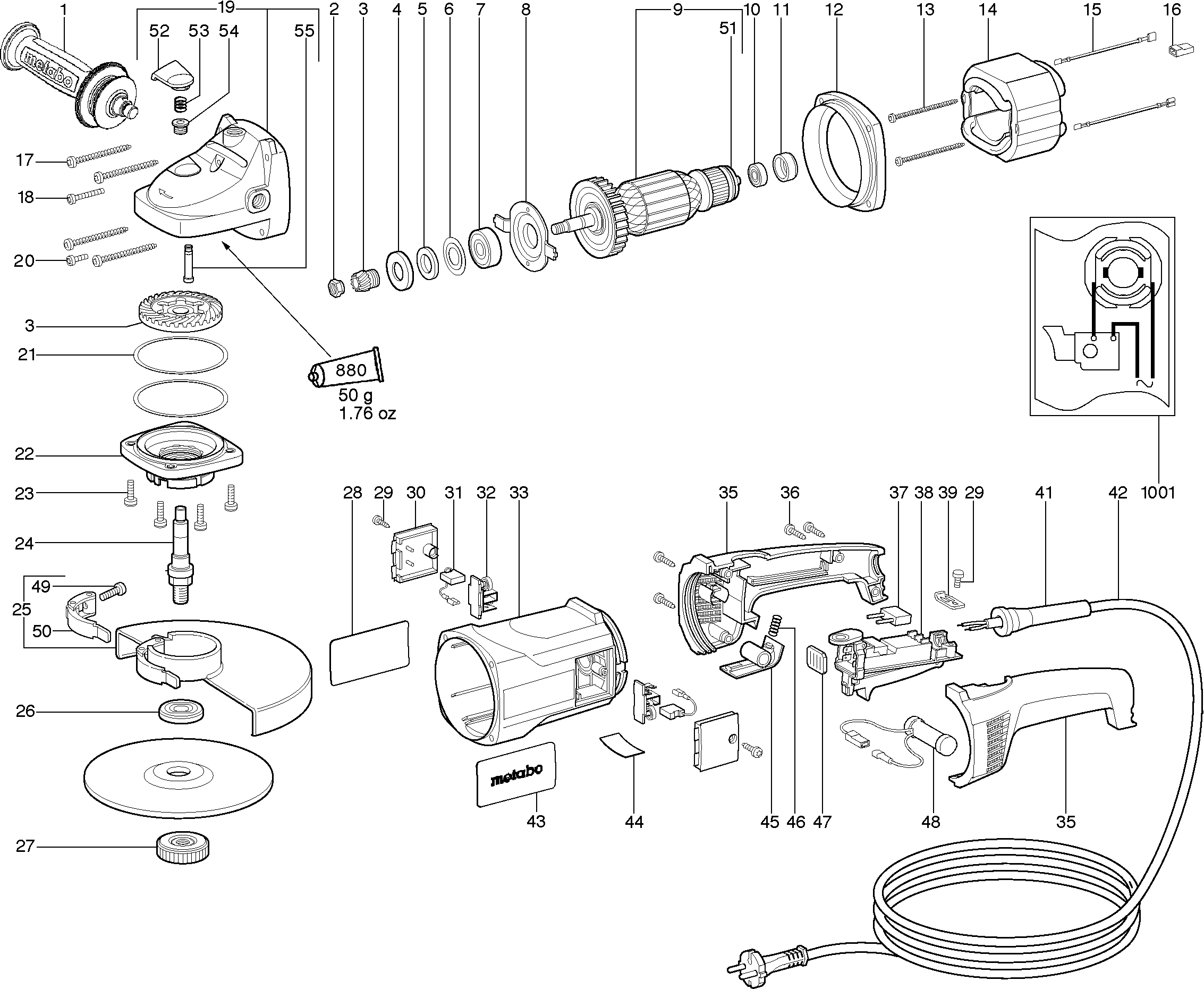

Dessins des METABO WX 23-180 QUICK

Liste de pièces de rechange des Metabo WX 23-180 QUICK

Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
Poignee antivibratoire,M 14
1314000960Poignee antivibratoire,M 14€ 22.43
Ecrou six pans
2341100660Ecrou six pans€ 2.83
Roue conique avec pignon
3316025280Roue conique avec pignon€ 62.36
Bague d'ecartement
4341011510Bague d'ecartement€ 4.79
Anneau en feutre
5143192440Anneau en feutre€ 2.83
Disque de recouvrement
6339070080Disque de recouvrement€ 1.52
Roulement billes, 12x37x12
7143110670Roulement billes, 12x37x12€ 15.04
Couvercle de palier fixe
8339005920Couvercle de palier fixe€ 2.11
Induit complet,230 V
9310009880Induit complet,230 V€ 149.74
Roulement a billes, 8x22x7
10143113400Roulement a billes, 8x22x7€ 10.89
Palier de caoutchouc
11344094080Palier de caoutchouc€ 1.52
Diffuseur
12339150950Diffuseur€ 2.83
Vis tole avec tete bombee
13141121680Vis tole avec tete bombee€ 1.45
Inducteur
14311009590Inducteur€ 56.10
Cordon
15344493690Cordon€ 1.52
Capot isolant
16142110090Capot isolant€ 1.45
Vis tole avec tete bombee
17141119370Vis tole avec tete bombee€ 1.45
Vis a tete bombee
18141122020Vis a tete bombee€ 1.45
Carter du reducteur
19316031720Carter du reducteur€ 49.91
Vis a tete bombee
20141119850Vis a tete bombee€ 1.45
Bague d'etancheite
21339060140Bague d'etancheite€ 1.52
Bride d'engrenages
22316025680Bride d'engrenages€ 40.00
Vis a tete bombee
23141121640Vis a tete bombee€ 1.45
Broche porte-meule
24341602980Broche porte-meule€ 24.95
Capot de protection complet
25316022730Capot de protection complet€ 44.92
Bride de fixation
26341031160Bride de fixation€ 10.89
Flasque (Quick)
27316027620Flasque (Quick)€ 29.95
Plaque indicatrice
28338117330Plaque indicatrice€ 1.45
Vis
29341702050Vis€ 1.45
Couvercle
30343376430Couvercle€ 1.52
Balai de charbon a rupture
31316033950Balai de charbon a rupture€ 17.50
Logement du balai
32343000770Logement du balai€ 5.45
Carter du moteur
33315012760Carter du moteur€ 20.04
Poignee, partie inf.+sup.
35343368540Poignee, partie inf.+sup.€ 22.43
Vis tole avec tete bombee
36141116020Vis tole avec tete bombee€ 1.52
Condensateur
37343253890Condensateur€ 8.20
Commutateur disjoncteur
38343404130Commutateur disjoncteur€ 40.00
Collier de cable
39339127730Collier de cable€ 1.45
Enveloppe protect.de cable
41344094550Enveloppe protect.de cable€ 2.11
Cable avec fiche male CEE
42344487800Cable avec fiche male CEE€ 29.95
Etiquette Metabo
43338115980Etiquette Metabo€ 2.11
Commande impossible
44338041820Commande impossible
Levier de blocage
45343369570Levier de blocage€ 2.11
Ressort de pression
46342002170Ressort de pression€ 1.45
Joint plat
47344094980Joint plat€ 1.45
Resistance de demarrage
48343253830Resistance de demarrage€ 13.65
Vis a tete cylindrique
49141111330Vis a tete cylindrique€ 1.45
Levier de serrage
50316025450Levier de serrage€ 10.89
Rondelle de centrifugation
51343370770Rondelle de centrifugation€ 1.45
Bouton de pression
52343376440Bouton de pression€ 2.11
Ressort de pression
53342001730Ressort de pression€ 1.45
Boite de guidage
54341003970Boite de guidage€ 3.48
Boulon a pression
55341513810Boulon a pression€ 1.52
Tube de graisse 50gr
880344130910Tube de graisse 50gr€ 13.65
