Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 06701000 ( W780 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Metabo 06701000 ( W780 )

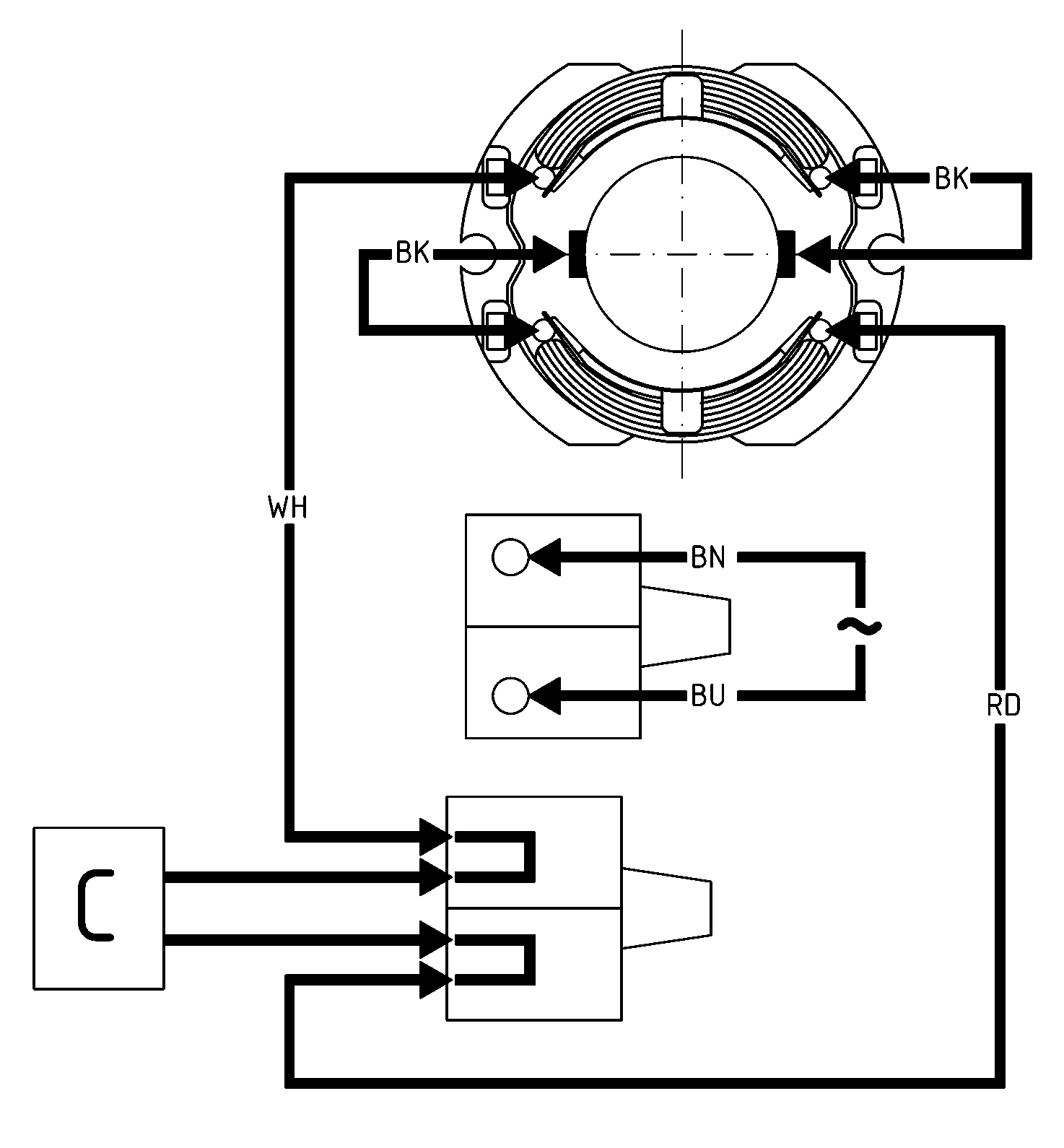

Dessins techniques 1

Dessins techniques 2

Liste de pièces de rechange des Metabo 06701000 ( W780 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Poignee complete
1 314000540 11.20 13.44

Dispositif d'arret de broche
2 316040610 3.17 3.80

Carter du reducteur complet
3 316046070 25.23 30.28

Ecrou a six pans
4 141130100 1.58 1.90

Roue conique avec pignon
5 316051030 16.94 20.33

Vis a tete bombee
6 141110460 1.58 1.90

Roulement a billes, 8x22x7
7 143115420 6.14 7.37

Plaque de fixation roulement
8 315417490 1.58 1.90

Rondelle de centrifugation
9 343392740 4.68 5.62

Roulement a billes, 6x19x6
10 143115870 3.89 4.67

Induit complet,230V
11 310009770 50.58 60.70

Boite en caoutchouc
12 344095260 1.78 2.14

Diffuseur
13 343399200 1.58 1.90

Capuchon de moteur
14 343399190 3.89 4.67

Vis tole avec tete bombee
15 141116020 1.78 2.14

Joint torique 48 x 1
16 344097550 1.58 1.90

Arbre d'engrenage M14
17 341161150 7.52 9.02

Joint torique
18 143192540 1.58 1.90

Bride complet
19 341032230 39.27 47.12

Vis a tete bombee
20 141120070 1.58 1.90

Ecrou de bride
21 341106900 9.24 11.09

Bride de fixation
22 341031160 11.20 13.44

Vis a tete bombee
23 141121640 1.58 1.90

Capot de protection complet,Ø115
24 339203660 9.24 11.09

Plaque "Metabo",08 52x22
25 338122160 1.58 1.90

Interrupteur
26 343409810 2.38 2.86

Bielle d'attaque
27 343399170 1.58 1.90

Collier de cable
28 343362490 1.78 2.14

Inducteur complet,230V
29 311011230 25.23 30.28

Plaque signaletique
30 338054190 1.58 1.90

Carter du moteur
31 343399180 9.24 11.09

Plaque "Metabo"
32 338122540 1.58 1.90

Balai de charbon pair Arret
33 316047440 4.68 5.62

Épuisé
34 399999990

Porte-balai
35 343012950 2.38 2.86

Condensateur
36 343254290 1.58 1.90

Interrupteur
37 343408260 5.41 6.49

Enveloppe protect.de cable
38 344097360 1.58 1.90

Cable avec fiche male
39 344498420 7.52 9.02

Cle a ergot
40 344163920 3.17 3.80

Balai de charbon a rupture
41 316049670 10.82 12.98

Tube de graisse 50gr
880 344130910 14.10 16.92

Épuisé
1001 338504470
