Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 06204002 ( W7-115 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Metabo 06204002 ( W7-115 )

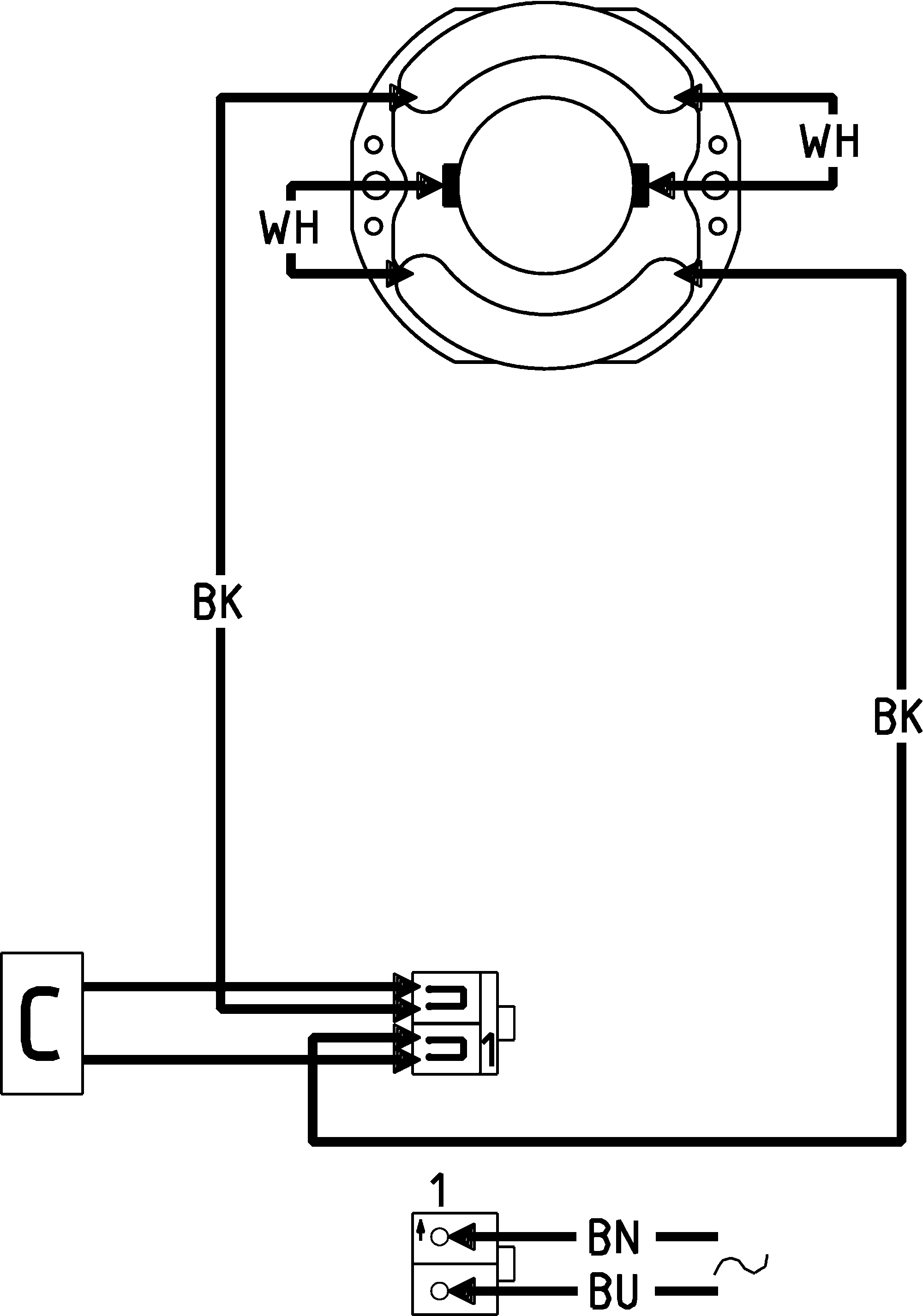

Dessins techniques 1

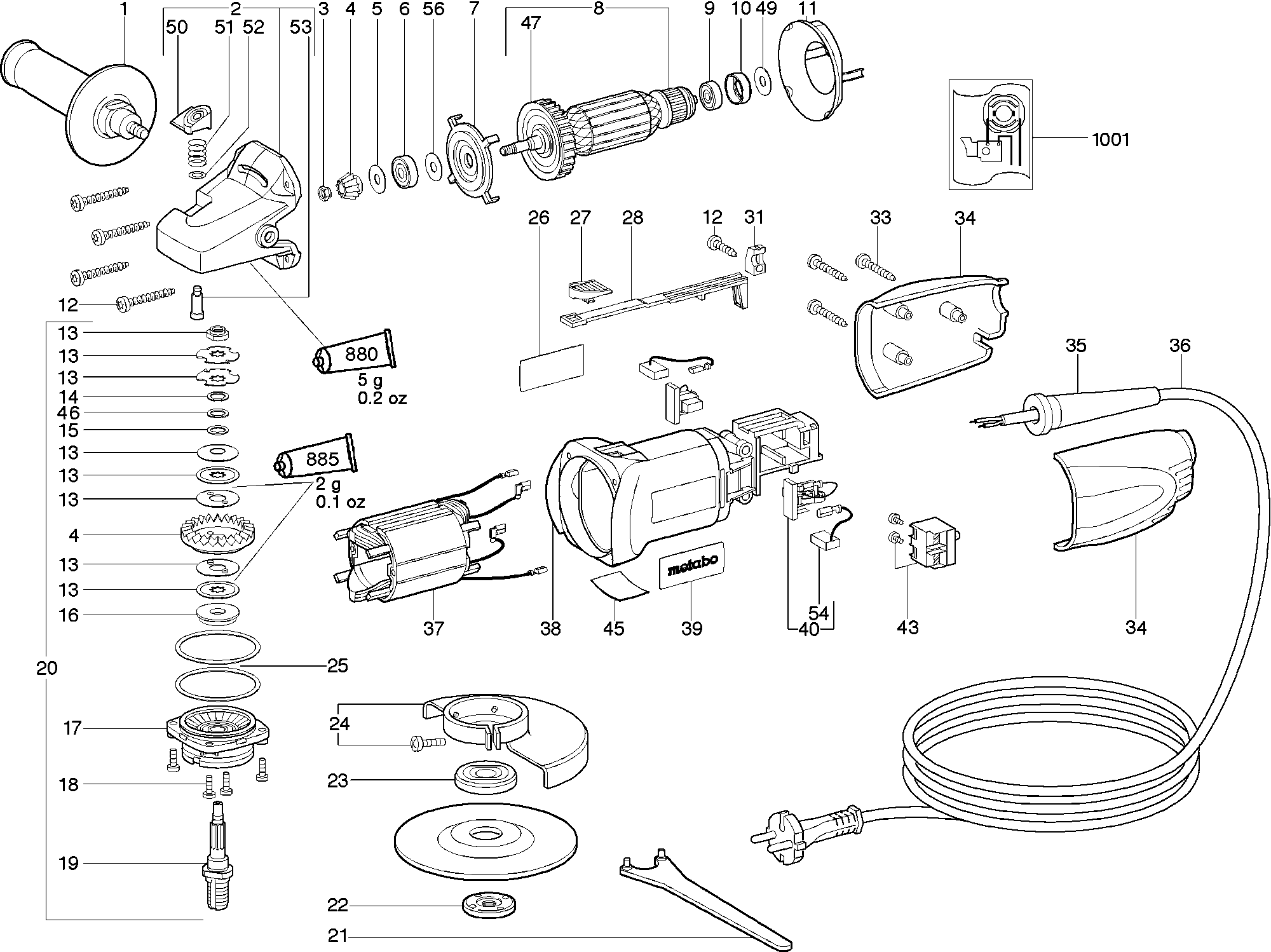

Dessins techniques 2

Liste de pièces de rechange des Metabo 06204002 ( W7-115 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Poignee antivibratoire,M 8
1 314000970 14.10 16.92

Carter du reducteur
2 316029310 56.14 67.37

Ecrou 6 pans Avec épaule
3 341100940 1.78 2.14

Roue conique avec pignon
4 316029470 28.07 33.68

Rondelle
5 339006810 1.58 1.90

Épuisé
6 143115180

Couverture
7 343373670 2.38 2.86

Induit complet, 230 V
8 310007680 70.25 84.30

Roulement billes,6x19x6
9 143115170 3.89 4.67

Boite en caoutchouc
10 344095260 1.78 2.14

Diffuseur
11 339150880 1.78 2.14

Vis tole avec tete bombee
12 141116020 1.78 2.14

Disque de friction
13 316029480 11.20 13.44

Rondelle 10,2 X 14,8X 0,1
14 141152300 1.78 2.14

Rondelle 10,2 X 14,8X 0,2
15 141151120 1.58 1.90

Piece intercalaire
16 341051480 2.38 2.86

Flasque complet
17 343377210 11.20 13.44

Vis a tete bombee
18 141119860 1.78 2.14

Broche porte-meule
19 341161030 22.57 27.08

Épuisé
20 316039250

Cle a ergot
21 344163920 3.17 3.80

Ecrou de bride
22 341106900 9.24 11.09

Bride de fixation
23 341031160 11.20 13.44

Épuisé
24 316035700

Disque de compensation
25 339060160 1.78 2.14

Épuisé
26 338038140

Curseur de commande
27 343394180 1.58 1.90

Bielle d'attaque
28 343373640 1.78 2.14

Collier de cable
31 343362490 1.78 2.14

Vis tole avec tete bombee
33 141116990 1.78 2.14

Épuisé
34 343373680

Passe-cordon
35 344100970 1.78 2.14

Cable avec fiche male CEE
36 344485880 12.76 15.31

Épuisé
37 311010250

Carter du moteur
38 315012620 14.10 16.92

Épuisé
39 338114660

Porte-balai
40 316035500 7.52 9.02

Interrupteur
43 343406730 16.94 20.33

Épuisé
45 399999990

Rondelle 10,2 X 14,8X 0,5
46 141153920 1.58 1.90

Ventilateur
47 316031210 10.82 12.98

Rondelle
49 141153340 1.58 1.90

Bouton de pression noir
50 343373720 1.58 1.90

Ressort de pression
51 342001550 1.58 1.90

Rondelle d'etancheite
52 339006520 1.58 1.90

Boulon de pression
53 341513790 3.89 4.67

Balai de charbon a rupture
54 316035510 12.76 15.31

Rondelle
56 339132280 1.58 1.90

Tube de graisse speciale 100Gr 3,6oz
880 344130840 14.10 16.92

Tube de graisse SF 011 50Gr 1,8oz
885 344130560 33.70 40.44
