Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 03614000 ( W1100-125 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Metabo 03614000 ( W1100-125 )

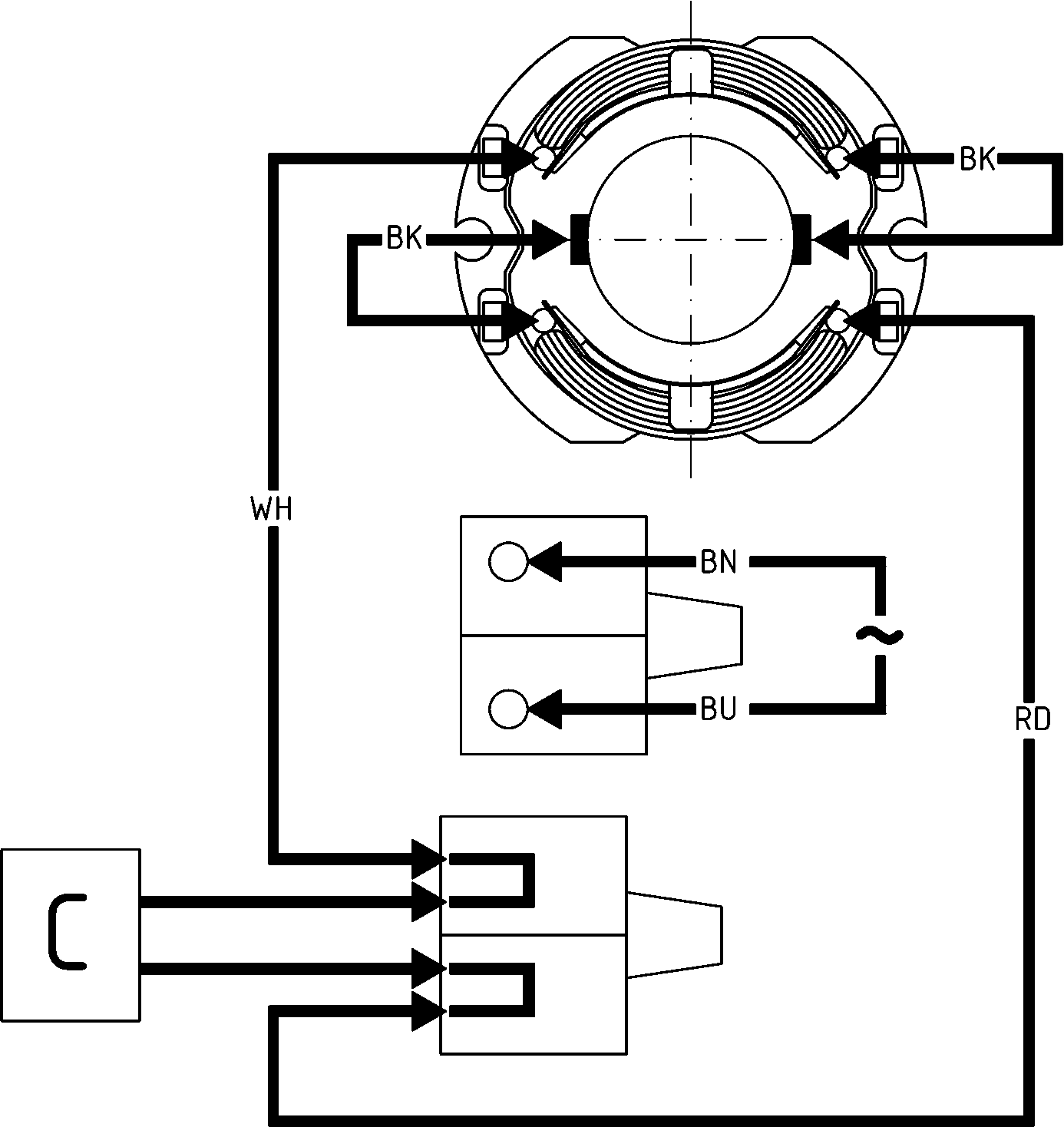

Dessins techniques 1

Dessins techniques 2

Liste de pièces de rechange des Metabo 03614000 ( W1100-125 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter du reducteur complet
1 316097440 22.57 27.08

Dispositif d'arret de broche
2 316040610 3.17 3.80

Vis a tete bombee
3 141120070 1.58 1.90

Vis tole avec tete bombee
4 141123940 1.58 1.90

Bride complet
5 316097430 33.70 40.44

Disque de compensation
6 339013130 1.58 1.90

Roue conique avec pignon
7 316097550 14.10 16.92

Joint torique 48 x 1
8 344097550 1.58 1.90

Arbre d'engrenage
9 341166740 6.14 7.37

Rondelle
10 339007790 1.58 1.90

Joint torique
11 143192540 1.58 1.90

Ecrou a six pans
12 341102660 1.58 1.90

Roulement billes, 8X 22X 7
13 143116020 3.17 3.80

Circlip
14 141156650 1.58 1.90

Rondelle
15 339007940 1.58 1.90

Diffuseur
16 339153550 1.58 1.90

Induit complet,230V
17 310012720 45.01 54.01

Rondelle de centrifugation
18 343392740 4.68 5.62

Roulement a billes, 6x19x6
19 143115870 3.89 4.67

Rubber bus
20 344114190 1.58 1.90

Diffuseur
21 339151290 1.58 1.90

Poignee complete
22 314000540 11.20 13.44

Inducteur complet,230V
23 311012800 28.07 33.68

Carter du moteur
24 315013930 9.24 11.09

Plaque signaletique
25 338070270 2.38 2.86

Support charbon complet
26 316097600 10.82 12.98

Balai de charbon a rupture 230V
27 343013500 7.52 9.02

Vis tole avec tete bombee
28 141116020 1.78 2.14

Collier de cable
29 343362490 1.78 2.14

Capuchon de moteur
30 343447070 4.68 5.62

Vis tole avec tete bombee
32 141118730 1.58 1.90

Passe-cordon
33 343446380 1.58 1.90

Cable Avec Prise fiche male CEE
34 344499540 12.76 15.31

Schakelstang
35 343446480 1.58 1.90

Curseur de commande
36 343437100 1.58 1.90

Plaque "Metabo"
37 338122540 1.58 1.90

Interrupteur,FPCe 230 V
38 343411110 19.67 23.60

Capot de protection complet, D 125
39 339209530 9.24 11.09

Vis a tete bombee
40 141124060 1.58 1.90

Bride de fixation
41 341031160 11.20 13.44

Ecrou de bride
42 341106900 9.24 11.09

Cle a ergot
43 344164240 3.17 3.80

Tube de graisse 50gr
880 344130910 14.10 16.92

Épuisé
1001 338504470
