Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 0103153000-12 ( TKHS315M-2,00WNB )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Metabo 0103153000-12 ( TKHS315M-2,00WNB )

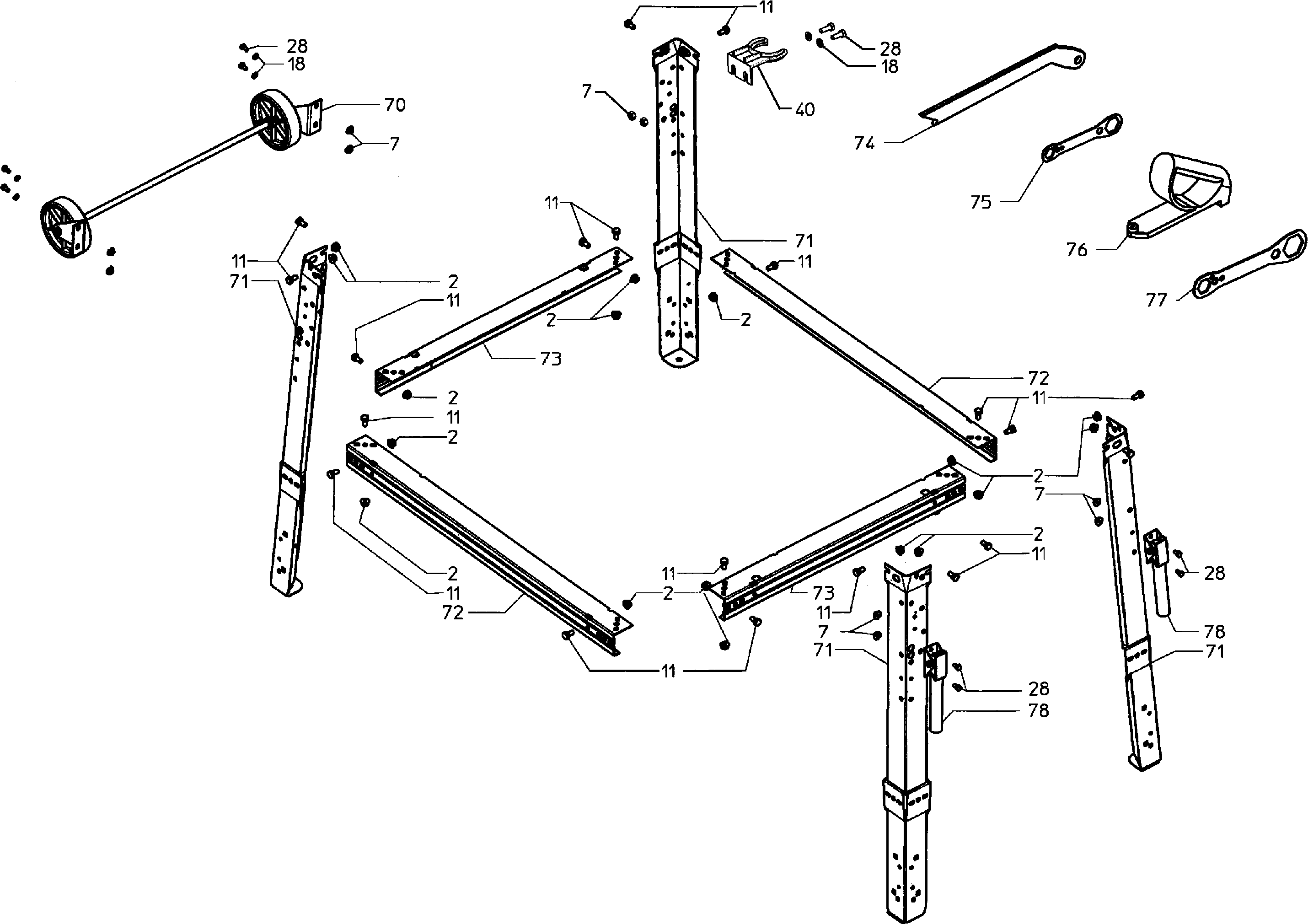

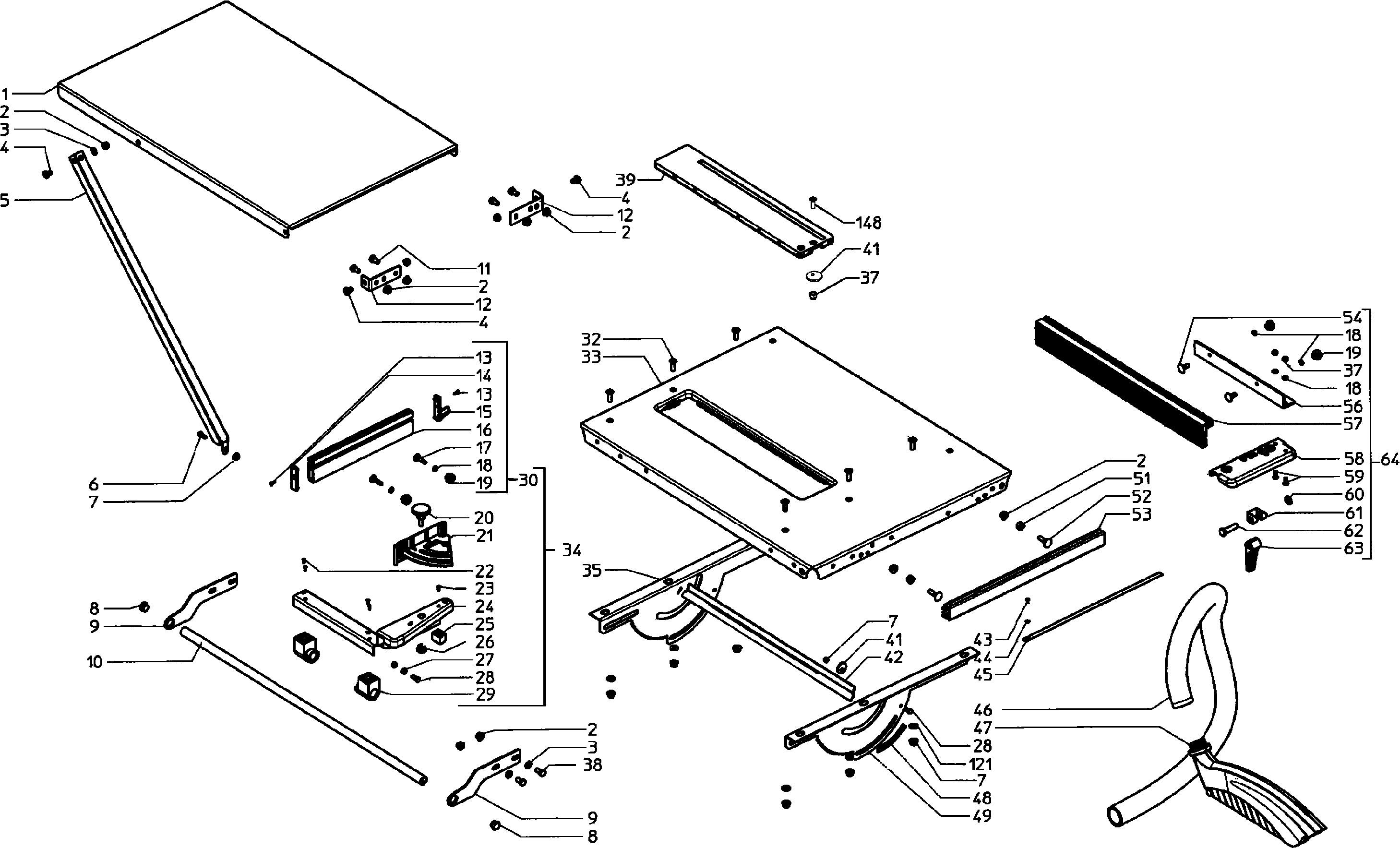

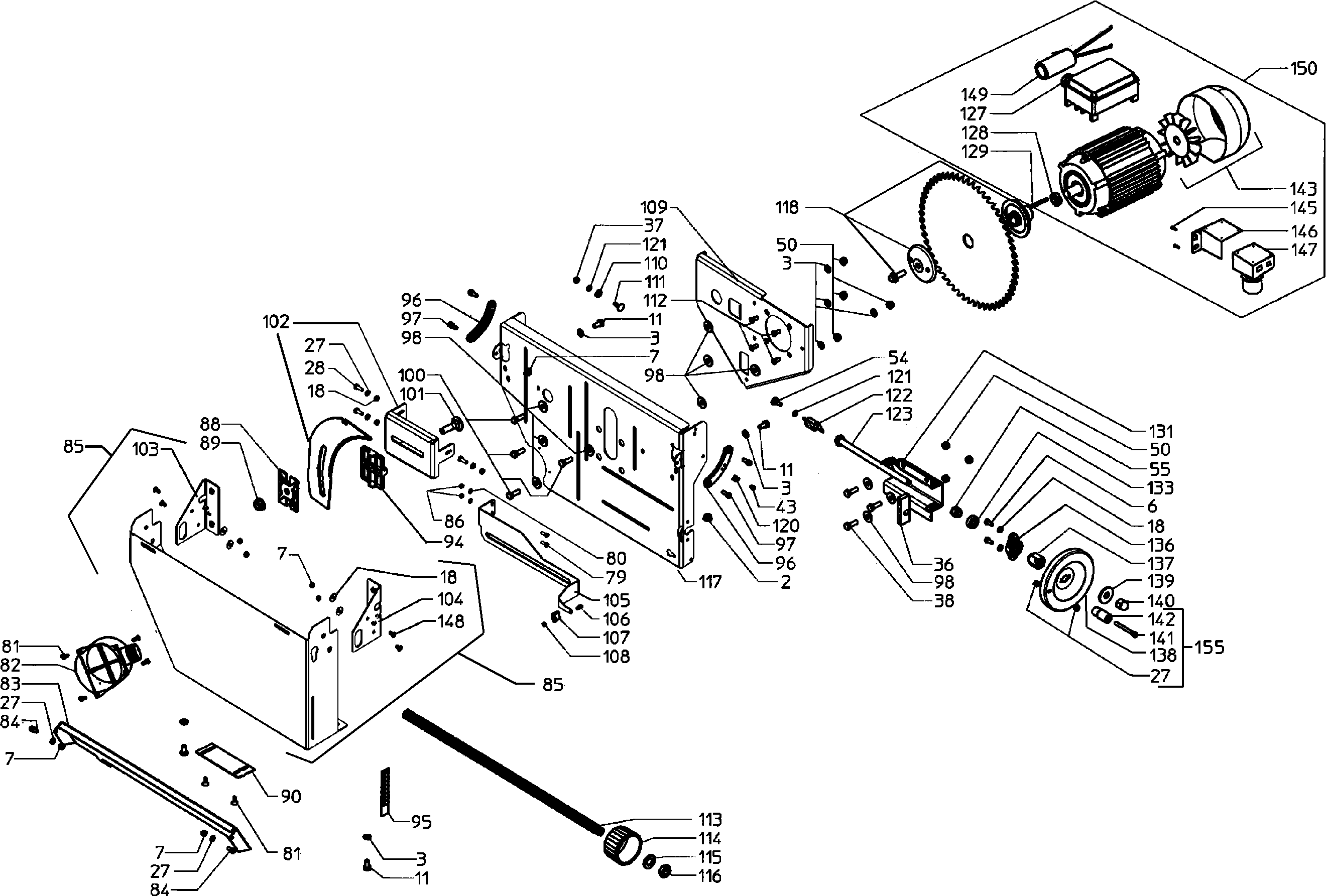

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Dessins techniques 3
Cliquez pour agrandir

Dessins techniques 4
Cliquez pour agrandir

Dessins techniques 5
Cliquez pour agrandir

Dessins techniques 6
Cliquez pour agrandir

Dessins techniques 7
Cliquez pour agrandir

Dessins techniques 8
Cliquez pour agrandir

Liste de pièces de rechange des Metabo 0103153000-12 ( TKHS315M-2,00WNB )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
PLAQUE D'EXTENSION BL 2.00X572X832 TKHS315M
1 1382693309 94.12 112.94
Écrou de bride
2 6209110995 1.55 1.86
Rondelle
3 141151340 1.55 1.86
Vis de roulement
4 1395200611 3.02 3.62
SUPPORT BL 1,00X70X764,5 TVL
5 1382678121 18.80 22.56
Vis à tête plate avec M intérieur 6X10 VE
6 6132685086 1.55 1.86
Écrou de bride
7 6209114230 1.55 1.86
STOP RD20/15-17X11.5
8 1381693917 1.55 1.86
SUPPORT BD 2,99X64X213 TKHS315M
9 1382693828 10.38 12.46
GUIDE TRANSVERSALE RD 20X2X820 TKHS315M
10 1485693889 21.64 25.97
Vis hexagonale
11 6103001178 1.55 1.86
PLAQUE D'ANGLE BL 2,50X30X116
12 1382693856 12.23 14.68
Vis a tete fraisee
13 141123420 1.55 1.86
Pièce d'extrémité
14 2391091725 1.67 2.00
STOP 32X16X60 DÉVIATION LATÉRALE
15 1391200145 3.71 4.45
Rail de guidage 300 mm
16 1393005315 16.25 19.50
Platbolkopbout
17 141124490 1.55 1.86
Rondelle
18 141151940 1.55 1.86
Ecrou Molete
19 6241125058 1.67 2.00
Vis à bouton étoile M 8X23 (DIN 933) galvanisée
20 7001144191 2.28 2.74
GUIDE D'ANGLE DROIT PARTIE SUPÉRIEURE
21 1390018033 16.25 19.50
VIS AUTOPERCEUSE M.TÊTE CRUCIFORME ST 3,5X16-C-H V
22 6172032905 1.55 1.86
Vis à tête fraisée
23 6174155800 1.55 1.86
GUIDE D'ANGLE INFÉRIEURE BL 2,99 (N
24 1382409775 21.64 25.97
Fente de guidage guide croisé
25 1381410559 1.67 2.00
ÉCROU À CAGE M 8 ÉPAISSEUR DE TÔLE 1,8-3,2
26 6264139374 1.67 2.00
Zeskante moer
27 141130100 1.55 1.86
Zeskantschroef
28 141113290 1.55 1.86
Pièce de guidage arrêt croisé
29 1381409879 3.02 3.62
Rail de guidage 300 mm
30 1010017811 21.64 25.97
VIS À TÊTE FRAISÉE M.SLOT M 6X20 VER
32 6130019585 1.55 1.86
TABLE BL 2,00X668X868 TKHS315M
33 1382693287 87.60 105.12
GUIDE D'ANGLE DROIT COMPL. ET
34 1010186710 107.70 129.24
PLAQUE DENTÉE BL 2.00X163X440 ARRIÈRE
35 1482693691 32.27 38.72
BANDE FL 25X10X65 TKHS315M
36 1482693179 16.25 19.50
Ecrou de sécurité hexagonal
37 141130650 1.67 2.00
Zeskantschroef
38 141114860 1.67 2.00
Profil d'incrustation de table
39 1381406667 13.48 16.18
Porte-tuyau TKHS 315 D&D ET
40 1382721906 3.02 3.62
disque excentrique BL 2.99XRD25/RDI 6.5
41 1482408962 1.55 1.86
Plaque de protection TKHS 315 D&D ET
42 1382721892 5.87 7.04
Vis à tête fraisée
43 6172028215 1.55 1.86
Rondelle
44 141150110 1.55 1.86
MARQUAGE DE DIMENSION 0,30X13X413 0,00-38,80 CM
45 1142694260 5.87 7.04
TUYAU ONDULÉ RDI 36,2X1500 PROFIL D
46 7854158010 21.64 25.97
Pas d'informations disponibles, non commandable
47 1010692594
ÉCHELLE D'ARC 0,25X13 47-0 DEGRÉ
48 1142694464 4.51 5.41
PLAQUE DENTÉE BL 2.00X163X440 AVANT
49 1482693683 32.27 38.72
Écrou hexagonal auto-bloquant
50 6202002305 1.55 1.86
Entretoises
51 1485412910 1.67 2.00
Boulon à tête plate
52 6110000659 1.55 1.86
PROFIL DE GUIDAGE 463 MM TKHS315M
53 1383694279 24.23 29.08
Boulon à tête plate
54 6110031325 1.55 1.86
Écrou
55 1485693161 8.89 10.67
COIN, KGT 501
56 1383680260 32.27 38.72
Guide parallèle 570 mm
57 1383158458 37.65 45.18
Pièce de Serrage
58 1382680053 48.48 58.18
Vis à tête fraisée
59 6132087995 1.55 1.86
STARLOCK
60 7016050711 1.55 1.86
PANNEAU DE PARTICULES ,BL 1X26X91.5
61 1392205620 1.67 2.00
BOULON AVEC TÊTE
62 6632111175 2.28 2.74
CENTRE DE SERRAGE
63 2390205484 7.22 8.66
Guide Parallèle, KGT501/TKHS
64 1010680243 121.19 145.43
SOUS-STRUCTURE TKHS315M CAOUTCHOUTÉE
70 1010692586 26.95 32.34
PIED BL 1,5X142X842 TKHS315M
71 1382693597 26.95 32.34
GLISSIÈRE BL 1,5X118X844 LANG
72 1382407080 12.23 14.68
ÉTRIER BL 1,5X118X644 COURT / TKHS315M
73 1382693813 12.23 14.68
Coulisseau
74 343433180 3.71 4.45
CLÉ À FOURCHE BL 3X43/15X145 SW 19X145
75 1392038481 3.71 4.45
POIGNÉE DE GLISSEMENT ROUGE
76 1388680470 37.65 45.18
CLE
77 1492102829 8.89 10.67
BARRE DE POIGNÉE (1 PAIRE) TKHS315C/M
78 1010689330 8.89 10.67
VIS À TÔLE AVEC TÊTE HEXAGONALE
79 6123612815 1.55 1.86
Rondelle
80 141150120 1.55 1.86
Vis à tête fraisée
81 6172001830 1.55 1.86
Plus disponible, pas de remplacement
82 1381689227
Capuchon de couverture BL 1,50X116X613,5 TKHS315M
83 1382694160 21.64 25.97
Cilinderkopschroef
84 141113840 1.67 2.00
Boîtier de protection BL 2,00X350X600 TKHS315M
85 1382694119 107.70 129.24
Vis à tête cylindrique
86 6127059207 1.55 1.86
Pas d'informations disponibles, non commandable
87 1382693643
PLAQUE DE PRESSION BL 2,99X80X60
88 1382213749 1.67 2.00
Écrou
89 6209002432 4.51 5.41
COULISSEAU BL 1,5X48X137,5
90 1382407110 1.67 2.00
Porte-couteau de fente avant TKHS315M
94 1380693255 11.74 14.09
Indicateur de taille 0,25X20X114 0-85 MM
95 1142694472 3.71 4.45
SEGMENT PIVOTANT TKHS-M
96 1380729756 4.51 5.41
Plus disponible, pas de remplacement
97 141110270
Pas d'informations disponibles, non commandable
98 6305002486
Zeskantschroef
100 141110320 1.67 2.00
BOULON À CHOIX AVEC INSERTION CARRÉE M 12X50 VER
101 6110019007 1.67 2.00
Support de couteau diviseur plaque TKHS 315 D&D E
102 1382721876 13.48 16.18
Pas d'informations disponibles, non commandable
103 1482721857
ANGLE TKHS 315 D&D ET
104 1482721849 8.89 10.67
Pas d'informations disponibles, non commandable
105 1382721868
Vis de positionnement M. Tête cruciforme
106 141124560 1.55 1.86
Pointeur RAL 3000-3003
107 2391203523 1.55 1.86
Zeskantveiligheidsmoer
108 141130930 1.55 1.86
Plaque de moteur TKHS 315 D&D ET
109 1382721884 13.48 16.18
Ressort de disque
110 141155660 1.55 1.86
Boulon à fente avec insertion carrée
111 6110000608 1.55 1.86
VIS À TÊTE FRAISÉE AVEC INTERNE
112 6132661454 1.55 1.86
Barre dentée compl.
113 316097060 18.80 22.56
Boîtier pour copeaux TKHS315 D&D
117 1382722031 74.13 88.96
FLASQUE DE LAME DE SCIE COMPLET ET
118 1010689240 18.80 22.56
Indicateur d'angle BL 1,50X10X21,5 KGS303
120 1482681987 1.67 2.00
Rondelle
121 141150130 1.55 1.86
Écrou à ailettes M 6
122 7005155791 2.28 2.74
VIS HEXAGONALE M 12-10 207LONG VERZ.
123 6103722010 5.18 6.22
BOÎTE DE SERRAGE COMPLÈTE 2,5 - 3,1 KW D&D
127 1010726545 13.48 16.18
BOUCHON D'ESPACEMENT RD 26,9/20,5X7 TKHS315M
128 6442694557 4.51 5.41
Goupille ajustée A 6X4X50
129 6721041830 1.55 1.86
RÉGLAGE DE LA HAUTEUR BL 2,99 TKHS315M
131 1382694038 26.95 32.34
KOGELLAGER
133 143115740 4.51 5.41
Siège de roulement TKHS 315 D&D
136 1388721916 3.02 3.62
Écrou de serrage
137 6260721923 2.28 2.74
MANIVELLE BL 2X RD 165
138 1382411257 8.89 10.67
Rondelle de sécurité B 13 VERZ.
139 6305002508 1.55 1.86
Vis à tête cylindrique avec hexagone creux
141 6121112564 1.55 1.86
Plus disponible, pas de remplacement
142 7004017433
PALE DE VENTILATEUR AVEC VENTILATEUR ET
143 1010689259 11.74 14.09
Vis hexagonale M 6X16 coudé. Revêtement de tache
145 6103001356 1.55 1.86
PLAQUE DE COMMUTATION BL 2,00X108X135 TKHS315M
146 1382694690 16.25 19.50
Interrupteur SSK 230V 50Hz 10A ET
147 8131689277 80.81 96.97
Vis à tête fraisée
148 6132087995 1.55 1.86
CONDENSATEUR
149 8050011810 21.64 25.97
Pas d'informations disponibles, non commandable
150 1010693345
VOLANT COMPLET TKHS315M
155 1010702140 13.48 16.18
