Dessins des Metabo 20047000 ( SE18LTX2500 )

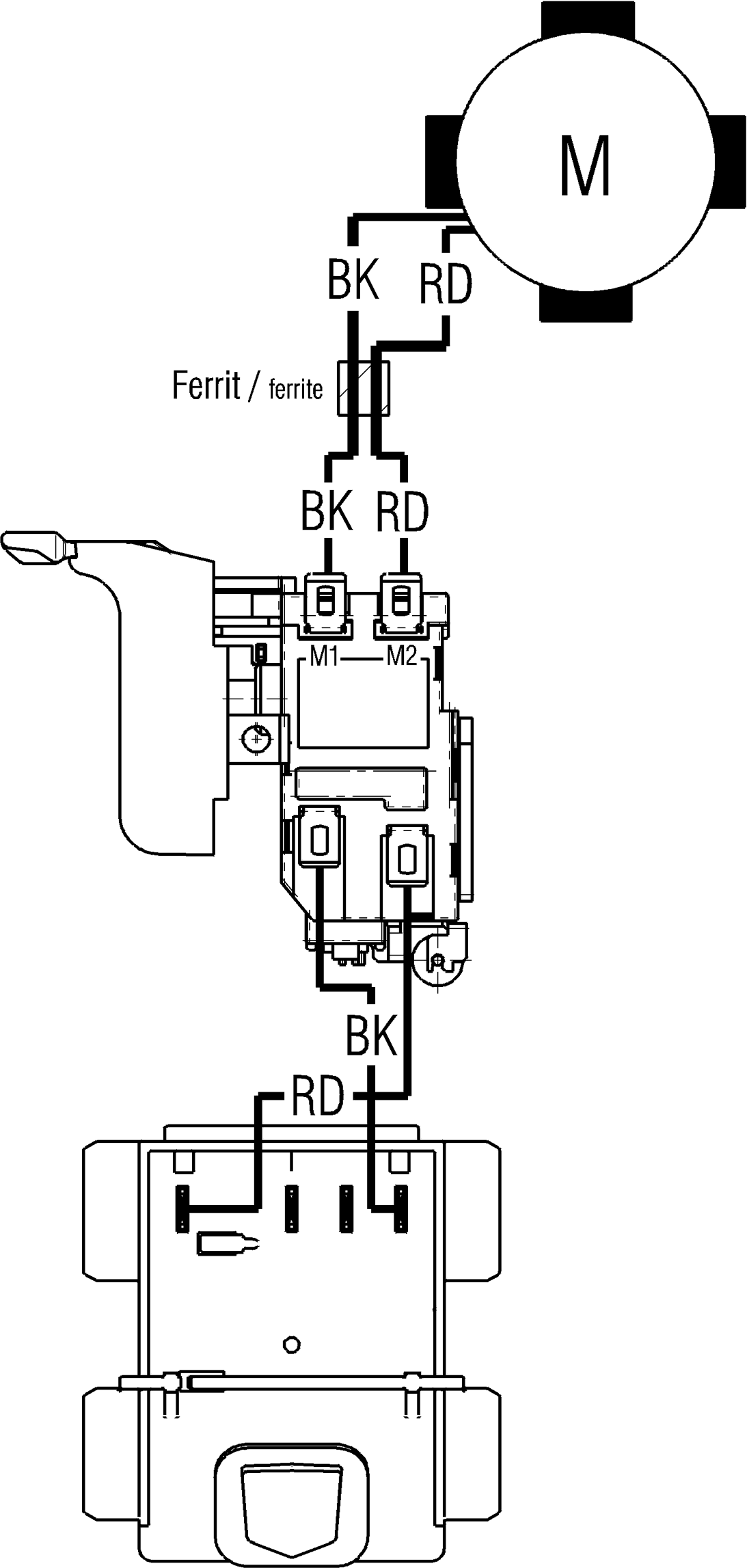

Dessins techniques 1

Dessins techniques 2

Liste de pièces de rechange des Metabo 20047000 ( SE18LTX2500 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Interrupteur electronique, 18V
1 343410220 68.26 81.91

Toroidal Ferrite OD11.5*ID5*9
2 143160080 2.10 2.52

Curseur de commande
3 343433300 2.10 2.52

Dispositif de verouillage
4 343430520 1.38 1.66

Ressort de pression
5 342003030 1.38 1.66

Piece d'insertion
6 343435420 1.56 1.87

Hook
7 316052120 3.42 4.10

Hook
7 339137270 2.10 2.52

Carter a.couvercle
8 343434390 19.91 23.89

Touche d'arret
9 343434440 1.38 1.66

Ressort de pression
10 342003950 1.38 1.66

Vis tole avec tete bombee
11 141113180 1.38 1.66

Vis tole avec tete bombee
12 141117060 1.56 1.87

Plaque signaletique
15 338063190 1.38 1.66

Plaque signaletique,SE 18 LTX 2500, 2004
16 338125860 2.82 3.38

Indicatie Label
17 338124500 1.38 1.66

Aanduidingsplaatje
17 338129940 1.56 1.87

Arbre
41 341604630 10.80 12.96

Moteur complet
75 316058120 86.62 103.94

Carter du reducteur complet
76 316057000 24.80 29.76

Bride d'engrenages complet
77 316057040 39.71 47.65

As m. tandwiel
78 316058140 34.65 41.58

Joint profile
80 344099610 1.38 1.66

Ressort de pression
81 342003960 1.38 1.66

Couronne aguilles axiale
82 143113820 6.66 7.99

Roue conique avec pignon
83 343434400 1.38 1.66

Arbre de pignon
84 340012950 22.28 26.74

Joint torique
85 143193920 5.40 6.48

Roue droite
86 340012910 4.14 4.97

Roue a griffes
87 340013020 12.43 14.92

Disque a griffes
88 341161570 10.80 12.96

Tiefenanschlag vollst.
89 316054470 17.32 20.78

Bille
90 143120020 1.56 1.87

Rondelle axiale
91 143114760 1.38 1.66

Douille
92 343434410 1.38 1.66

Vis tole avec tete bombee
93 141119900 1.38 1.66

Vis a tete cylindrique
94 141113600 1.56 1.87

Chapeau
95 343439680 1.38 1.66

Douilles porte-embout
96 316055470 5.40 6.48

Boulon d'arret
97 342003940 1.38 1.66

Tube de graisse GF 126
882 344130800 17.32 20.78

Épuisé
1001 338505930
