Dessins techniques et pièces de rechange Metabo RS 17-125

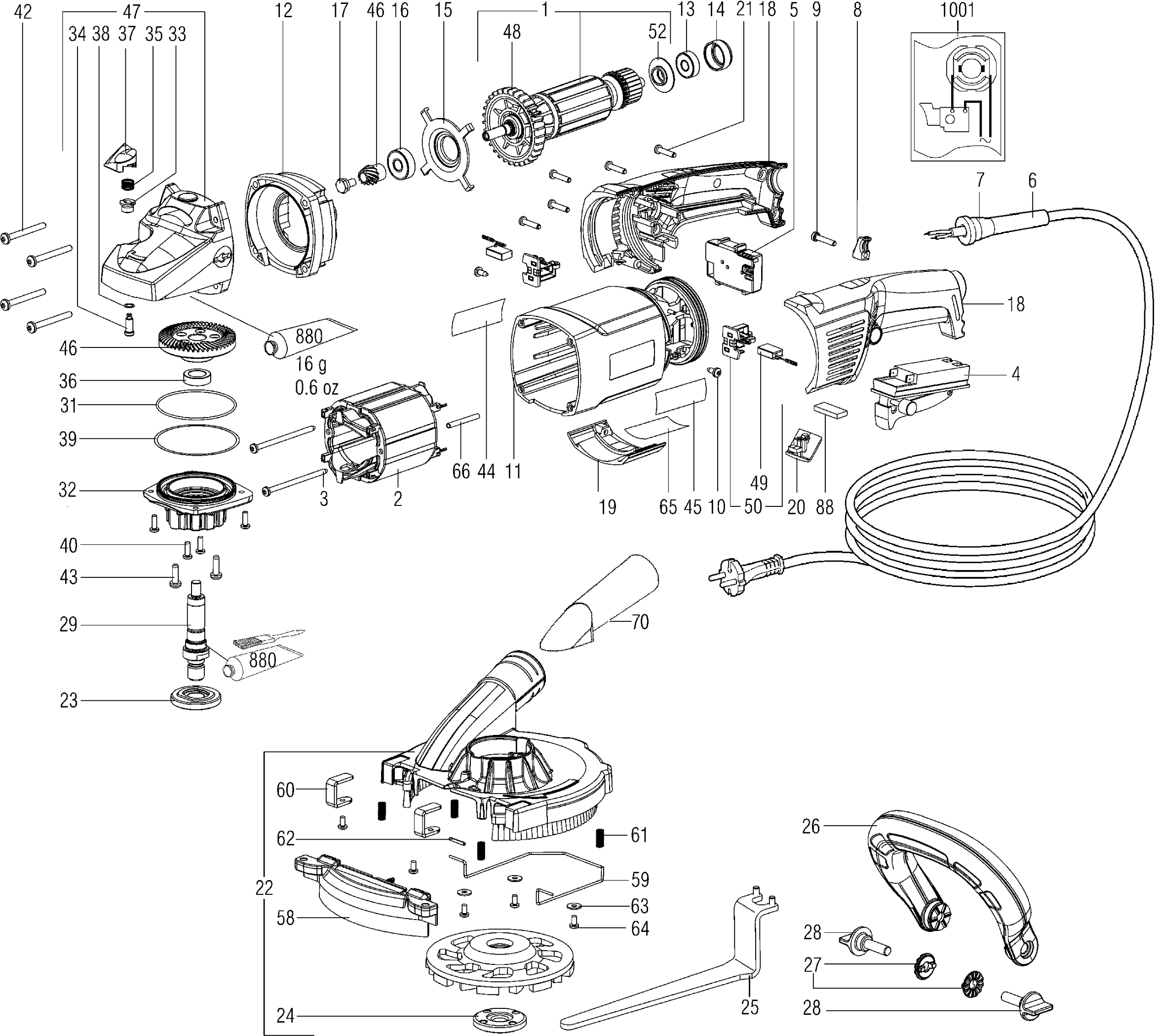

La référence 03822000 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.Dessins des METABO RS 17-125
Liste de pièces de rechange des Metabo RS 17-125
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
| Induit complet,230V | ||||
| 1 | 310010290 | Induit complet,230V | € 93.30 | |
| Inducteur a. enroulem. | ||||
| 2 | 311011620 | Inducteur a. enroulem. | € 49.91 | |
| Vis tole avec tete bombee | ||||
| 3 | 141123340 | Vis tole avec tete bombee | € 1.45 | |
| Interrupteur | ||||
| 4 | 343410670 | Interrupteur | € 22.43 | |
| Unite electronique,230V-50/60Hz | ||||
| 5 | 343083810 | Unite electronique,230V-50/60Hz | € 40.00 | |
| Cable avec fiche male CEE | ||||
| 6 | 344486730 | Cable avec fiche male CEE | € 17.44 | |
| Passe-cordon | ||||
| 7 | 344100970 | Passe-cordon | € 1.52 | |
| Collier de cable | ||||
| 8 | 343362490 | Collier de cable | € 1.52 | |
| Vis tole avec tete bombee | ||||
| 9 | 141117060 | Vis tole avec tete bombee | € 1.52 | |
| Vis tole avec tete bombee | ||||
| 10 | 141116130 | Vis tole avec tete bombee | € 1.45 | |
| Carter du moteur | ||||
| 11 | 315012780 | Carter du moteur | € 15.04 | |
| Bride | ||||
| 12 | 343399840 | Bride | € 3.48 | |
| Roulement billes,8x22x7 | ||||
| 13 | 143115180 | Roulement billes,8x22x7 | € 3.48 | |
| Palier de caoutchouc | ||||
| 14 | 344096020 | Palier de caoutchouc | € 1.52 | |
| Couvercle de palier fixe | ||||
| 15 | 339130880 | Couvercle de palier fixe | € 2.83 | |
| Roulement a billes, 9x26x8 | ||||
| 16 | 143114990 | Roulement a billes, 9x26x8 | € 13.65 | |
| Vis de fixation | ||||
| 17 | 341704640 | Vis de fixation | € 4.21 | |
| Poignee, partie inf.+sup. | ||||
| 18 | 343376670 | Poignee, partie inf.+sup. | € 15.04 | |
| Couvercle | ||||
| 19 | 343376650 | Couvercle | € 2.83 | |
| Levier de blocage | ||||
| 20 | 343376680 | Levier de blocage | € 2.11 | |
| Vis tole avec tete bombee | ||||
| 21 | 141116020 | Vis tole avec tete bombee | € 1.52 | |
| Schutzhaube vollst | ||||
| 22 | 316051710 | Schutzhaube vollst | € 87.18 | |
| Bride de fixation | ||||
| 23 | 341031160 | Bride de fixation | € 10.89 | |
| Ecrou de bride | ||||
| 24 | 341106900 | Ecrou de bride | € 8.20 | |
| Commande impossible | ||||
| 25 | 344160700 | Commande impossible | ||
| Poignee en forme d'etrier complet | ||||
| 26 | 343399690 | Poignee en forme d'etrier complet | € 17.44 | |
| Disque d'arret | ||||
| 27 | 341071240 | Disque d'arret | € 12.41 | |
| Vis a papillon complet | ||||
| 28 | 341112850 | Vis a papillon complet | € 2.11 | |
| Broche porte-meule,M 14 | ||||
| 29 | 341604490 | Broche porte-meule,M 14 | € 29.95 | |
| Joint torique | ||||
| 31 | 143195400 | Joint torique | € 1.45 | |
| Lagerflansch vormontiert | ||||
| 32 | 316056660 | Lagerflansch vormontiert | € 49.91 | |
| Douille taraudee | ||||
| 33 | 341003670 | Douille taraudee | € 2.83 | |
| Boulon de pression | ||||
| 34 | 341513790 | Boulon de pression | € 3.48 | |
| Ressort de pression | ||||
| 35 | 342001550 | Ressort de pression | € 1.45 | |
| Bague de ecartement | ||||
| 36 | 341212640 | Bague de ecartement | € 1.52 | |
| Bouton de pression | ||||
| 37 | 343438730 | Bouton de pression | € 1.45 | |
| Rondelle d'etancheite | ||||
| 38 | 339006520 | Rondelle d'etancheite | € 1.45 | |
| Disque de compensation | ||||
| 39 | 339060320 | Disque de compensation | € 1.52 | |
| Vis a tete bombee | ||||
| 40 | 141119860 | Vis a tete bombee | € 1.52 | |
| Vis tole avec tete bombee | ||||
| 42 | 141118800 | Vis tole avec tete bombee | € 1.45 | |
| Vis a tete bombee | ||||
| 43 | 141123660 | Vis a tete bombee | € 1.45 | |
| Plaque signaletique | ||||
| 44 | 338061030 | Plaque signaletique | € 1.45 | |
| Plaque "Metabo",08 52x22 | ||||
| 45 | 338122160 | Plaque "Metabo",08 52x22 | € 1.45 | |
| Roue conique avec pignon et Pignon | ||||
| 46 | 316049840 | Roue conique avec pignon et Pignon | € 56.10 | |
| Carter du reducteur complet | ||||
| 47 | 316055420 | Carter du reducteur complet | € 81.19 | |
| Ventilateur | ||||
| 48 | 316032610 | Ventilateur | € 9.66 | |
| Balai de charbon a rupture | ||||
| 49 | 316035070 | Balai de charbon a rupture | € 10.89 | |
| Support charbon complet arret | ||||
| 50 | 316049810 | Support charbon complet arret | € 8.20 | |
| Rondelle de centrifugation | ||||
| 52 | 343376620 | Rondelle de centrifugation | € 1.45 | |
| Couvercle complet | ||||
| 58 | 316052780 | Couvercle complet | € 17.44 | |
| Etrier a fil | ||||
| 59 | 342200680 | Etrier a fil | € 3.48 | |
| Tole de protection | ||||
| 60 | 339135870 | Tole de protection | € 1.45 | |
| Ressort de pression | ||||
| 61 | 342003810 | Ressort de pression | € 1.45 | |
| Goupille de serrage | ||||
| 62 | 141160850 | Goupille de serrage | € 1.45 | |
| Rondelle | ||||
| 63 | 141150110 | Rondelle | € 1.45 | |
| Vis a tete bombee | ||||
| 64 | 141123980 | Vis a tete bombee | € 1.45 | |
| Commande impossible | ||||
| 65 | 399999990 | Commande impossible | ||
| Tuyau isolante | ||||
| 66 | 339040970 | Tuyau isolante | € 1.45 | |
| Sperrglied | ||||
| 88 | 339136920 | Sperrglied | € 4.21 | |
| Tube de graisse 50Gr 1,8oz | ||||
| 880 | 344130970 | Tube de graisse 50Gr 1,8oz | € 10.89 | |
| Commande impossible | ||||
| 1001 | 338505550 | Commande impossible | ||
