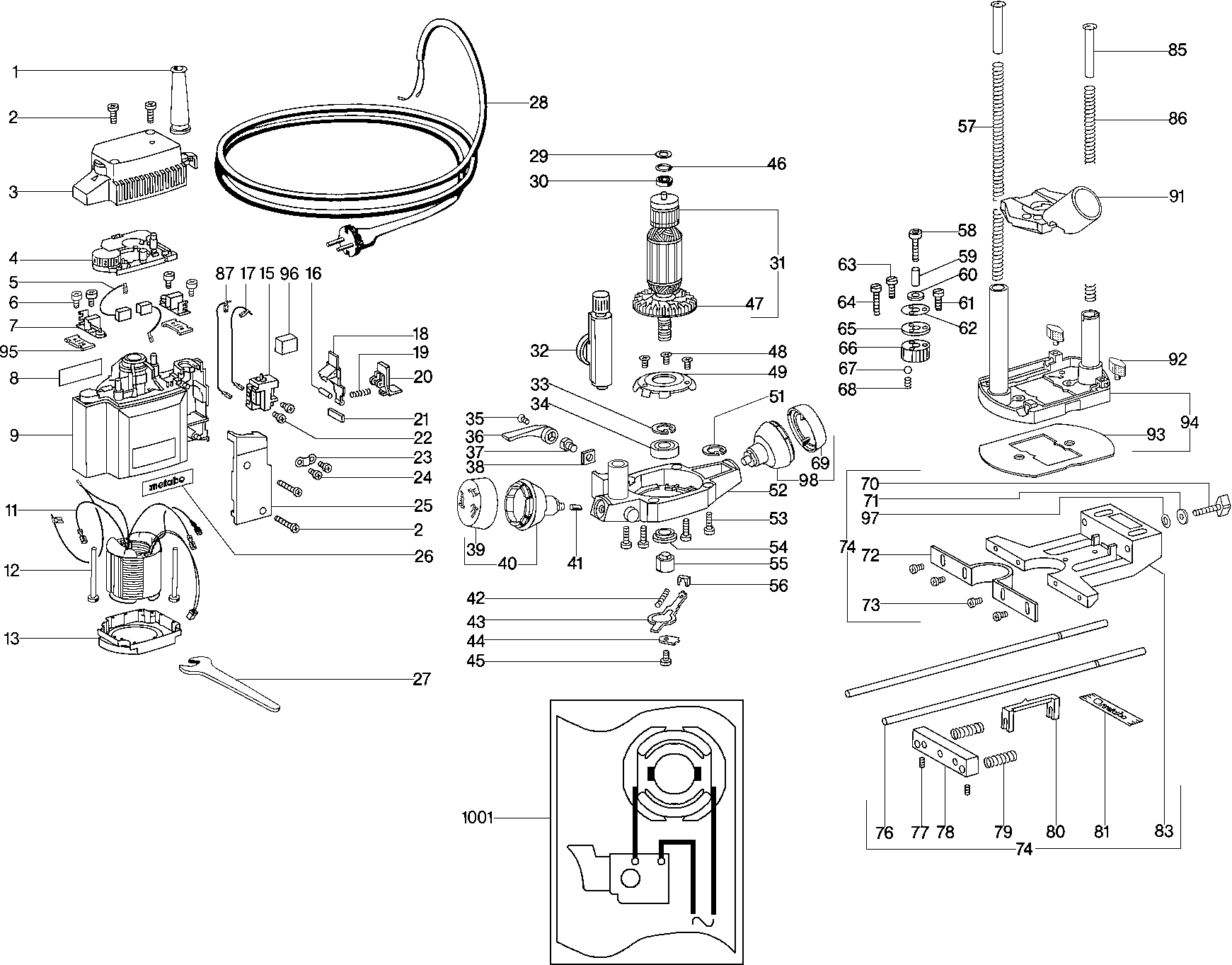

Dessins des Metabo 01229002 ( OFE1229SIGNAL )


Dessins techniques 1

Dessins techniques 2

Liste de pièces de rechange des Metabo 01229002 ( OFE1229SIGNAL )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Enveloppe protect.de cable
1 344100640 2.10 2.52

Vis tole avec tete bombee
2 141116020 1.56 1.87

Capuchon de moteur
3 343365780 19.91 23.89

Unite electronique,230V
4 343086940 44.66 53.59

Balai de charbon a rupture
5 316033420 14.96 17.95

Vis tole avec tete bombee
6 141119900 1.38 1.66

Porte-balai
7 343000480 6.66 7.99

Plaque signaletique
8 338024650 1.38 1.66

Carter du moteur
9 343363830 34.65 41.58

Inducteur, 230 V
11 311012960 74.36 89.23

Vis tole avec tete bombee
12 141121680 1.38 1.66

Couvercle de diffuseur
13 343363850 6.66 7.99

Interrupteur a poussoir
15 343406260 8.16 9.79

Goupille cylindrique
16 141160290 1.38 1.66

Cordon complet
17 344489180 1.56 1.87

Bielle d'attaque
18 343363720 4.14 4.97

Ressort de pression
19 342001830 1.38 1.66

Curseur de commande
20 316021590 5.40 6.48

Butee
21 339124560 2.82 3.38

Vis a tete bombee
22 141116970 1.56 1.87

Collier de cable
23 339187200 1.56 1.87

Vis tole avec tete bombee
24 141116130 1.38 1.66

Couvercle
25 343363840 8.16 9.79

Plaque "Metabo",56x25
26 338122370 1.56 1.87

Épuisé
27 623902000

Cable avec fiche male CEE
28 344493180 19.91 23.89

Rondelle
29 141151320 1.56 1.87

Roulement a billes, 8x22x7
30 143115800 2.10 2.52

Induit complet, 220 V
31 310005780 161.86 194.23

Reglage comparateur-ampl.
32 316017080 74.36 89.23

Circlip
33 141180090 1.56 1.87

Roulement billes, 15x35x11
34 143114020 11.28 13.54

Vis a tete fraisee
35 141112120 1.38 1.66

Levier de blocage
36 343360210 2.82 3.38

Vis a six pans
37 341702130 2.10 2.52

Selle d'appui
38 339124980 1.56 1.87

Poignee, partie superieure
39 341111560 4.74 5.69

Poignee, partie inferieure
40 316033050 5.40 6.48

Boulon a pression
41 341052670 1.56 1.87

Ressort de pression
42 342001770 1.38 1.66

Curseur
43 339124490 4.14 4.97

Plaque
44 339004950 1.56 1.87

Vis a tete bombee
45 141120070 1.38 1.66

Joint torique
46 143192130 1.56 1.87

Ventilateur
47 330000950 4.14 4.97

Vis a tete fraisee
48 141122320 1.38 1.66

Bride de palier
49 339124720 11.28 13.54

Circlip
51 141180120 1.56 1.87

Bride de palier
52 316021600 99.16 118.99

Vis tole avec tete bombee
53 141116980 1.38 1.66

Ecrou de bride
54 341101500 4.14 4.97

Pince de serrage 8 mm avec écrou de
55 631946000 12.45 14.94

Pousseuse
56 343364110 2.10 2.52

Ressort de pression
57 342001980 3.42 4.10

Vis a tete cylindrique
58 141113900 1.56 1.87

Douille
59 341052660 1.56 1.87

Ressort a disques
60 141152620 1.38 1.66

Vis a tete cylindrique
61 141111230 1.38 1.66

Rondelle
62 339000660 2.82 3.38

Vis a tete bombee
63 141116780 1.38 1.66

Vis a tete bombee
64 141115970 1.56 1.87

Disque de compensation
65 344093280 2.82 3.38

Boite
66 341052650 8.16 9.79

Bille
67 143120300 1.38 1.66

Ressort de pression
68 342000050 1.56 1.87

Poignee, partie superieure
69 341111320 5.40 6.48

Vis a papillon
70 341110800 2.10 2.52

Rondelle
71 141150130 1.38 1.66

Butee
72 343363630 8.16 9.79

Vis a tete bombee
73 141113220 1.38 1.66

Guide parallele
74 631507000 75.80 90.96

Tige conductrice
76 341051890 5.40 6.48

Vis sans tete
77 141115000 1.56 1.87

Pont
78 341142480 10.80 12.96

Ressort de pression
79 342001760 1.56 1.87

Aiguille pour regle grad.
80 344350280 10.80 12.96

Regle graduee
81 338113730 1.56 1.87

Porte-butee
83 315412570 44.66 53.59

Rivet tubulaire
85 141163410 1.56 1.87

Ressort de pression
86 342001820 2.82 3.38

Raccord complet
91 316025140 17.32 20.78

Vis a papillon
92 341111030 2.10 2.52

Selle d'appui
93 339124480 4.14 4.97

Plaque de base
94 316020730 80.63 96.76

Plaque isolante
95 339010870 1.38 1.66

Épuisé
96 344100070

Joint torique
97 143190060 1.38 1.66

Poignee, partie inferieure
98 316033040 4.74 5.69

Épuisé
1001 338501130
