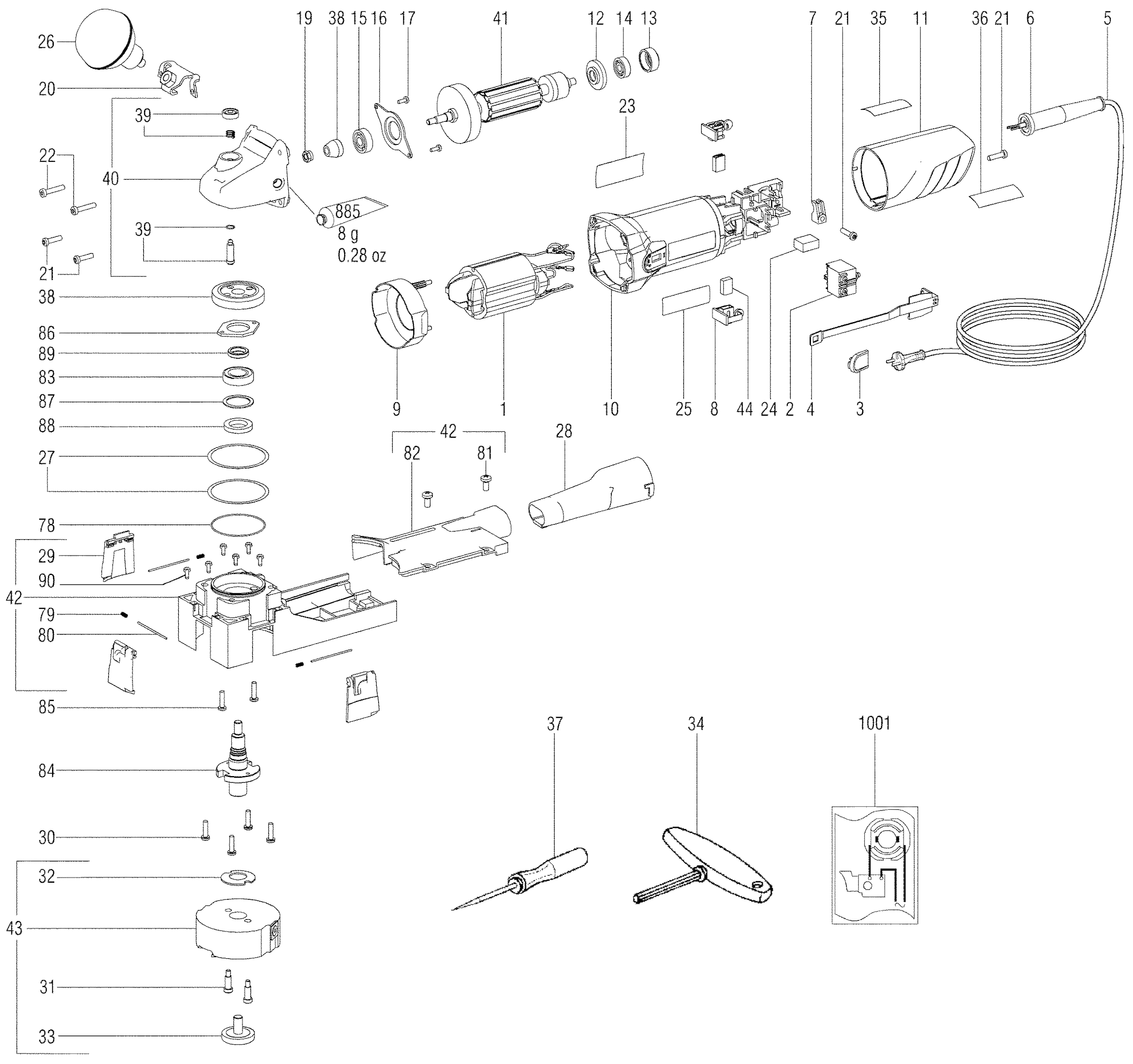

Dessins des Metabo 00724001 ( LF724S )


Dessins techniques 1

Liste de pièces de rechange des Metabo 00724001 ( LF724S )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Inducteur
1 311011820 29.70 35.64

Interrupteur,EPXe 230 V
2 343411020 14.96 17.95

Schakelaar, (230V+RSP)
2 343411880 9.60 11.52

Interrupteur
3 343409810 2.10 2.52

Bielle d'attaque
4 343446110 1.38 1.66

Cable avec fiche male CEE
5 344530000 19.91 23.89

Enveloppe protect.de cable
6 344097360 1.38 1.66

Collier de cable
7 343362490 1.56 1.87

Porte-balai
8 343012950 2.10 2.52

Diffuseur
9 343399200 1.38 1.66

Carter du moteur
10 343399180 8.16 9.79

Capuchon de moteur
11 343399190 3.42 4.10

Rondelle de centrifugation
12 343392740 4.14 4.97

Boite en caoutchouc
13 344095260 1.56 1.87

Roulement a billes, 6x19x6
14 143115870 3.42 4.10

Roulement billes,8x22x7
15 143115180 3.42 4.10

Plaque de fixation roulement
16 315417490 1.38 1.66

Vis a tete bombee
17 141110460 1.38 1.66

Ecrou 6 pans Avec épaule
19 341100940 1.56 1.87

Tole de retenue
20 339136600 3.42 4.10

Vis tole avec tete bombee
21 141116020 1.56 1.87

Vis tole avec tete bombee
22 141117060 1.56 1.87

Plaque signalétique
23 338062050 1.38 1.66

Condensateur
24 343254290 1.38 1.66

Plaque "Metabo"
25 338122540 1.38 1.66

Poignee, partie inferieure
26 316033040 4.74 5.69

Disque de compensation
27 339011860 1.38 1.66

Tubulure d'aspiration
28 343371390 2.82 3.38

Trappe de protection
29 343374060 2.82 3.38

Vis a tete bombee
30 141124370 1.38 1.66

Ecrou plat
31 341702900 2.10 2.52

Ressort a disques
32 342070550 3.42 4.10

Vis de reglage
33 341702800 4.74 5.69

Cle universelle
34 344162450 14.96 17.95

Plaque indicatrice
35 338121250 1.38 1.66

Épuisé
36 399999990

prise avec poignee
37 344162540 2.82 3.38

Roue conique avec pignon
38 316051070 14.96 17.95

Dispositif d'arret de broche
39 316040610 2.82 3.38

Carter du reducteur complet
40 316046070 22.28 26.74

Induit complet, 230V
41 316066580 55.77 66.92

Table de fraisage
42 316061360 104.78 125.74

Tete de lame (complete)
43 316026770 209.99 251.99

Balai de charbon a rupture
44 316049670 9.60 11.52

Vis a tete bombee
45 141123990 1.38 1.66

Joint torique
78 143195320 1.38 1.66

Ressort de pression
79 342002680 1.38 1.66

Goupille
80 341520040 1.38 1.66

Vis a tete bombee
81 141110590 1.38 1.66

Couvercle d'aspiration
82 343371380 2.82 3.38

Roulement a billes,
83 143115620 6.66 7.99

Broche de fraisage
84 341604690 44.66 53.59

Vis a tete bombee
85 141119870 1.38 1.66

Couvercle de palier fixe
86 339190630 2.82 3.38

OPVULSCHIJF
87 6306028055 1.38 1.66

Anneau en feutre Embibe
88 339012040 1.38 1.66

Bague de ecartement
89 341210850 3.42 4.10

Vis a tete bombee
90 141123990 1.38 1.66

Tube de graisse 50gr
885 344130910 12.43 14.92
