Dessins techniques et pièces de rechange Metabo KSE 55 Vario Plus

Recherche de pièces de rechange:
MetaboLa référence 01204000 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.
Dessins techniques
Liste de pièces de rechange

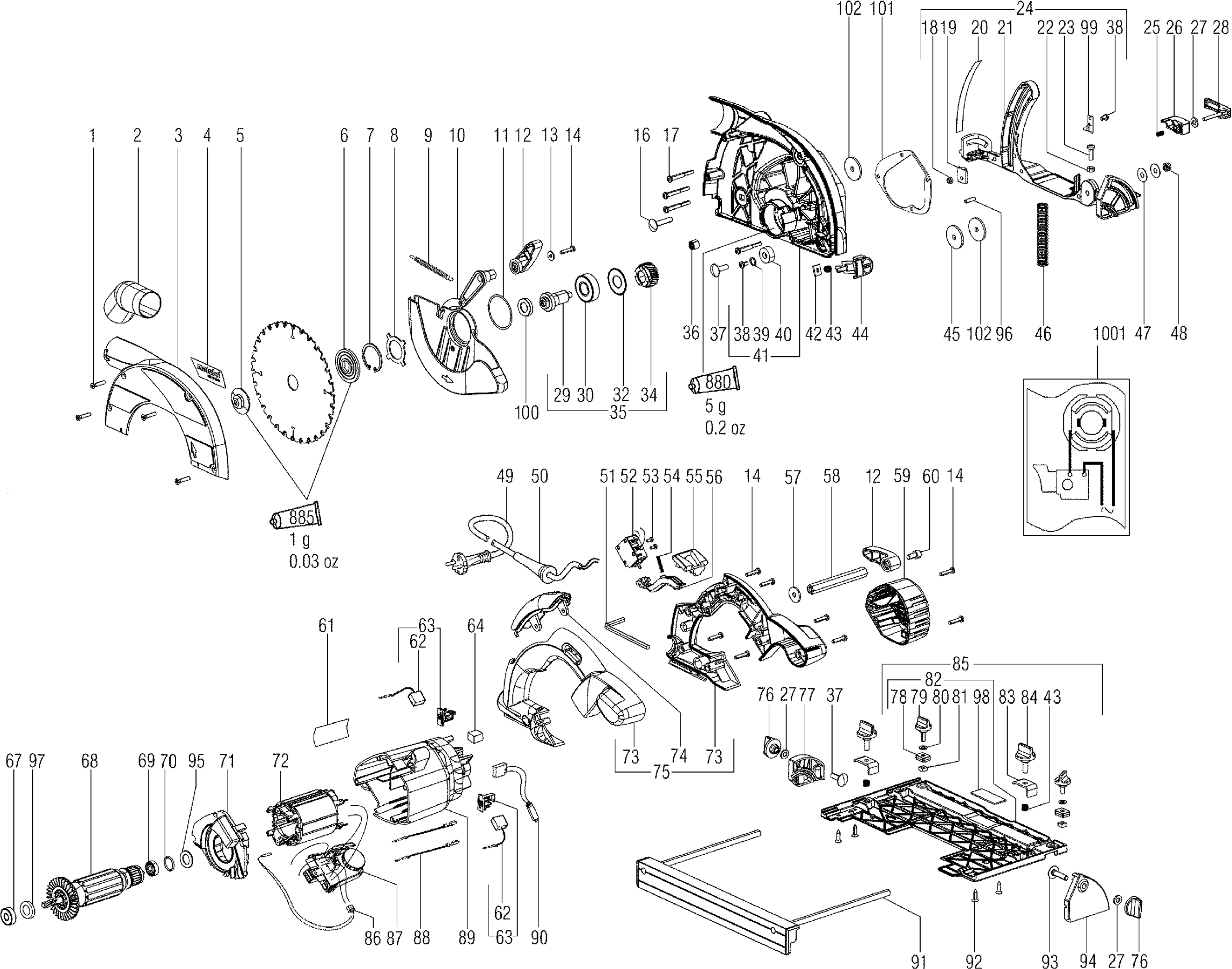

Dessins des METABO KSE 55 Vario Plus

Liste de pièces de rechange des Metabo KSE 55 Vario Plus

Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
Vis a tete fraisee
1141123510Vis a tete fraisee€ 1.45
Tubulure d'ejection des sciures
2343378810Tubulure d'ejection des sciures€ 3.48
Carter de scie
3315416230Carter de scie€ 34.87
Plaque "Metabo",49-52x22 WB 11-125 Quick
4338121130Plaque "Metabo",49-52x22 WB 11-125 Quick€ 4.21
Vis complet
5316034800Vis complet€ 8.20
Bride
6339131430Bride€ 6.68
Circlip
7141180390Circlip€ 1.52
Tole de retenue
8339122780Tole de retenue€ 1.52
Ressort de traction
9342003570Ressort de traction€ 2.11
Capot de protection complet
10316041890Capot de protection complet€ 74.87
Rondelle
11141154070Rondelle€ 1.52
Levier de serrage
12343398140Levier de serrage€ 2.11
Rondelle
13141150110Rondelle€ 1.45
Vis tole avec tete bombee
14141116020Vis tole avec tete bombee€ 1.52
Boulon a tete bombee
16341704500Boulon a tete bombee€ 1.45
Boulon ajuste
17341701490Boulon ajuste€ 1.45
Ecrou 6 pans de blocage
18141131220Ecrou 6 pans de blocage€ 1.45
Coulisseau
19315416270Coulisseau€ 2.11
Echelle graduee
20338120940Echelle graduee€ 3.48
Console terminale
21315416240Console terminale€ 40.00
Ecrou a six pans
22141130090Ecrou a six pans€ 1.45
Vis a tete bombee
23141116780Vis a tete bombee€ 1.45
Console terminale complet
24316041930Console terminale complet€ 68.75
Ressort de pression
25342010330Ressort de pression€ 1.45
Indicateur
26343393810Indicateur€ 1.52
Rondelle
27141151940Rondelle€ 1.45
Levier de serrage complet
28316041950Levier de serrage complet€ 5.45
Arbre de scie
29341056970Arbre de scie€ 15.04
Roulement billes, 15x35x11
30143114020Roulement billes, 15x35x11€ 12.41
Tole intercalaire
32341013070Tole intercalaire€ 3.48
Roue droite
34341056990Roue droite€ 15.04
Arbre de scie complet
35316041870Arbre de scie complet€ 74.87
Boite d'aiguille
36143111180Boite d'aiguille€ 8.20
Boulon a tete bombee
37141111540Boulon a tete bombee€ 1.52
Vis a tete bombee
38141121430Vis a tete bombee€ 1.45
Rondelle
39141155950Rondelle€ 1.45
Bague de caoutchouc
40339040620Bague de caoutchouc€ 1.52
Carter de scie complet
41316041920Carter de scie complet€ 93.30
Feutre
42344070600Feutre€ 1.45
Ressort de pression
43342001070Ressort de pression€ 1.45
Verouillage de broche
44316041900Verouillage de broche€ 15.04
Rondelle
45141150950Rondelle€ 1.52
Ressort de pression,10,8x14x1,6x97,72
46342003430Ressort de pression,10,8x14x1,6x97,72€ 1.45
Ressort a disques
47141150530Ressort a disques€ 1.52
Ecrou 6 pans de blocage
48141130650Ecrou 6 pans de blocage€ 1.52
Cable avec fiche male CEE
49344493180Cable avec fiche male CEE€ 20.04
Passe-cordon
50344100970Passe-cordon€ 1.52
Cle male coudee
51344161520Cle male coudee€ 1.52
Interrupteur a poussoir
52343406260Interrupteur a poussoir€ 8.20
Vis a tete bombee
53141116970Vis a tete bombee€ 1.52
Ressort de pression
54342003140Ressort de pression€ 1.45
Verrouillage commande Rouge
55343394510Verrouillage commande Rouge€ 5.45
Pousseuse d'interrupteur
56343394500Pousseuse d'interrupteur€ 2.83
Rondelle
57141150130Rondelle€ 1.45
Element d'ecartement
58341059170Element d'ecartement€ 4.21
Couvercle de moteur
59343393700Couvercle de moteur€ 8.20
Vis a tete cylindrique
60141113840Vis a tete cylindrique€ 1.52
Plaque signaletique
61338049490Plaque signaletique€ 1.45
Balai de charbon pair,230 V
62316041880Balai de charbon pair,230 V€ 13.65
Support charbon complet arret,230V
63316041600Support charbon complet arret,230V€ 40.00
Doublure
64344098520Doublure€ 1.45
Roulement a billes, 8x22x7
67143114880Roulement a billes, 8x22x7€ 2.83
Induit complet,230 V
68310008970Induit complet,230 V€ 87.18
Roulement a billes, 6x19x6
69143115810Roulement a billes, 6x19x6€ 2.11
Joint torique
70143195230Joint torique€ 1.45
Diffuseur
71339151080Diffuseur€ 5.45
Inducteur,230V
72311010140Inducteur,230V€ 29.95
Poignee a.couvercle
73343393730Poignee a.couvercle€ 17.44
Handle element
74343393720Handle element€ 5.45
Poignee complet
75316041860Poignee complet€ 34.87
Ecrou papillon
76341111870Ecrou papillon€ 2.11
Console Arriere
77343393760Console Arriere€ 2.83
Piece coulissante
78343393790Piece coulissante€ 1.52
Vis a papillon
79341111920Vis a papillon€ 2.11
Rondelle
80141150120Rondelle€ 1.45
Ecrou carre
81141130660Ecrou carre€ 1.45
Plaque de guidage complet
82316043440Plaque de guidage complet€ 24.95
Griffe de serrage
83339133030Griffe de serrage€ 1.45
Vis a papillon complet
84341112650Vis a papillon complet€ 1.52
Platequ de guidage complet
85316041910Platequ de guidage complet€ 81.19
Thermo-palpeur
86343077490Thermo-palpeur€ 9.66
Unite electronique, 230 V
87343080930Unite electronique, 230 V€ 56.10
Commande impossible
88399999990Commande impossible
Carter du moteur
89343393680Carter du moteur€ 20.04
Compte tours
90343080340Compte tours€ 15.04
Butee parallele complet
91316041610Butee parallele complet€ 49.91
Vis a tete fraisee
92141123520Vis a tete fraisee€ 1.45
Boulon a tete bombee
93341703660Boulon a tete bombee€ 1.45
Console Devant
94343393750Console Devant€ 3.48
Rondelle
95141153400Rondelle€ 1.52
Bouchon caoutchouc
96344097580Bouchon caoutchouc€ 1.45
Bague d'ecartement
97341005820Bague d'ecartement€ 2.83
Appui
98344098680Appui€ 1.45
Indicateur de coupe
99343398210Indicateur de coupe€ 2.11
Joint profile
100344098690Joint profile€ 1.45
Joint profilé
101344098720Joint profilé€ 3.48
Rondelle
102339011820Rondelle€ 1.45
Tube de graisse SF 011 50Gr 1,8oz
880344130560Tube de graisse SF 011 50Gr 1,8oz€ 29.95
Tube de graisse 50Gr 1,8oz
885344130970Tube de graisse 50Gr 1,8oz€ 10.89
Commande impossible
1001338503930Commande impossible
