Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 0103300000-12 ( KGT300 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Metabo 0103300000-12 ( KGT300 )

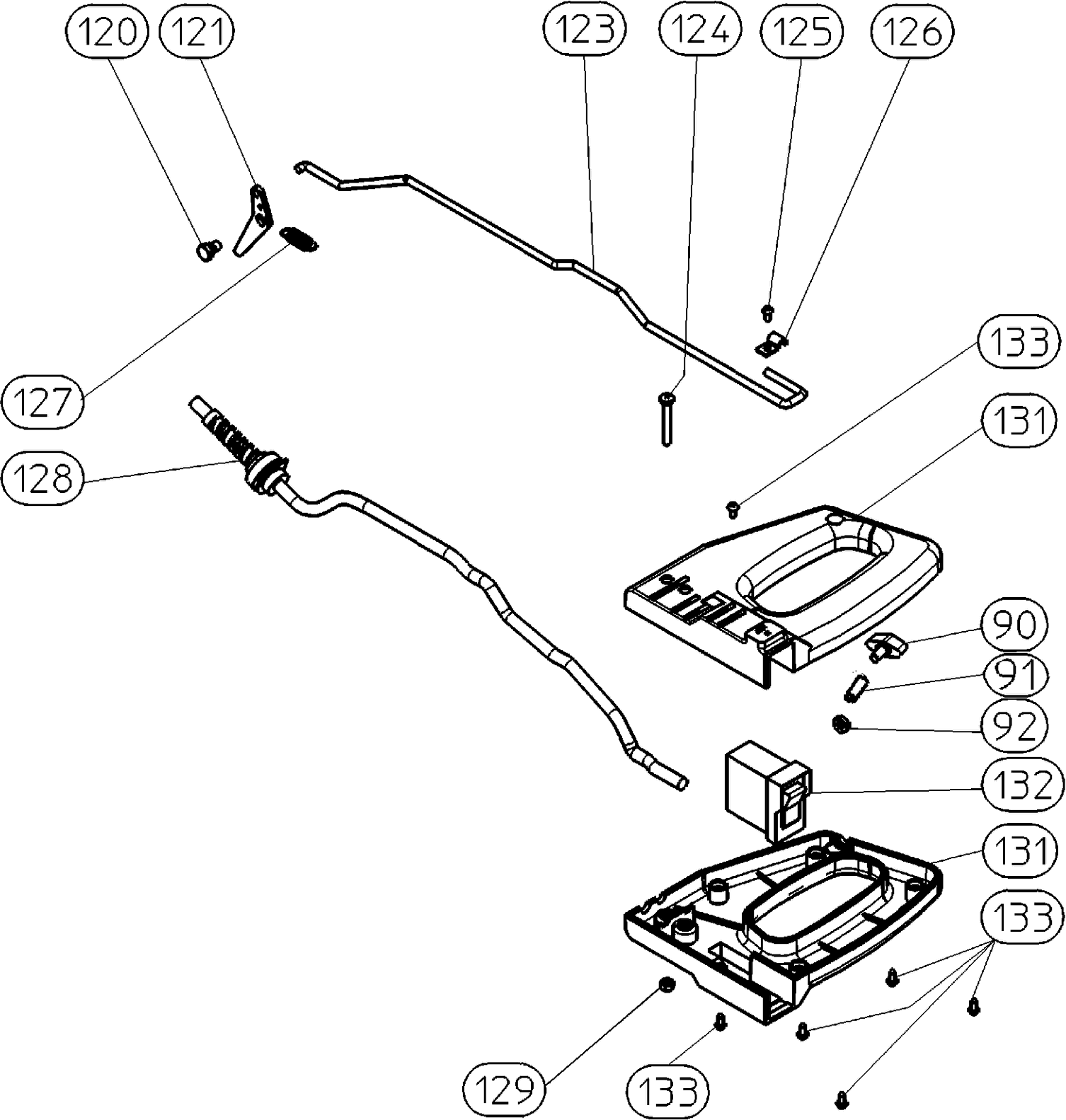

Dessins techniques 1
Cliquez pour agrandir

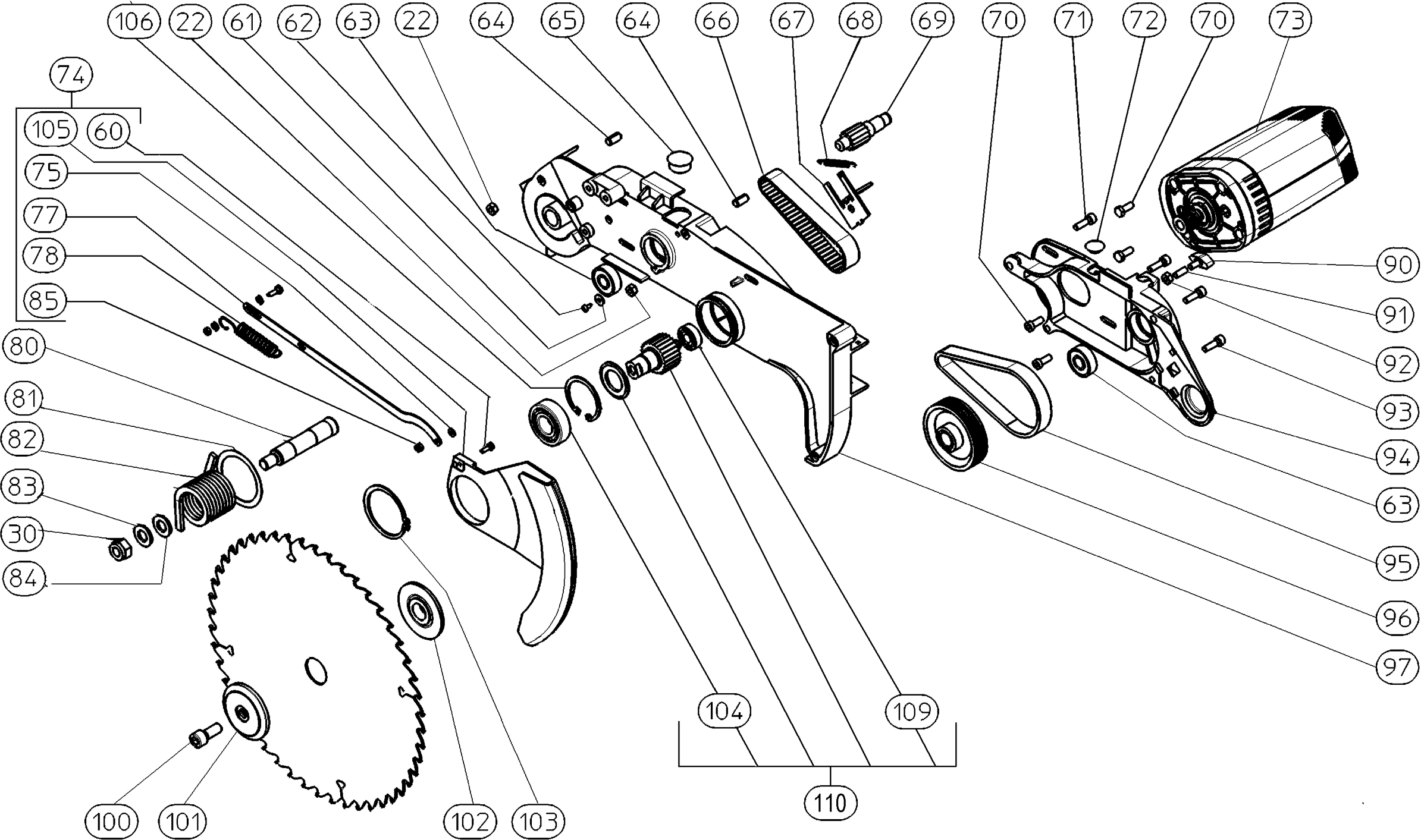

Dessins techniques 2
Cliquez pour agrandir

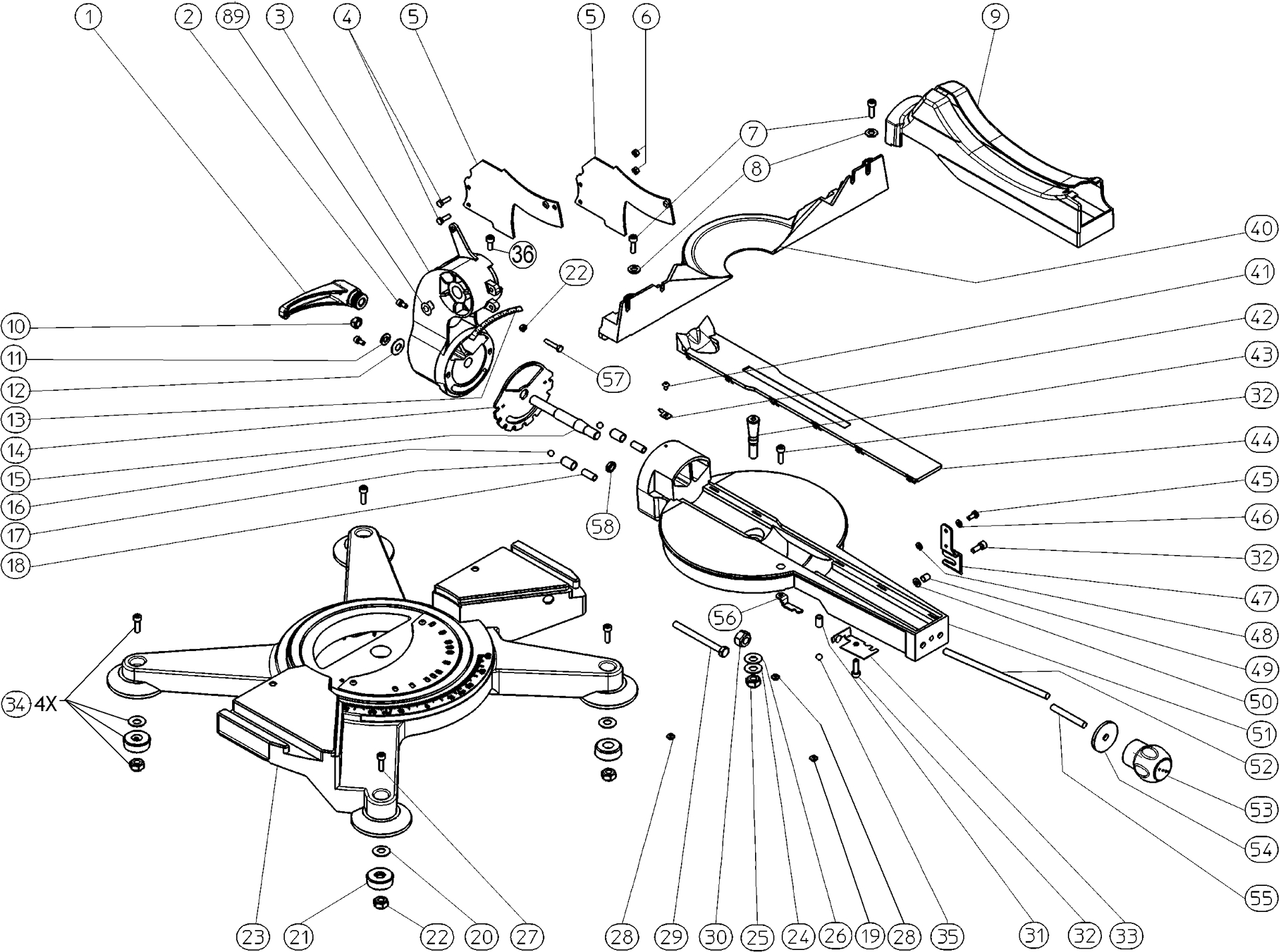

Dessins techniques 3
Cliquez pour agrandir

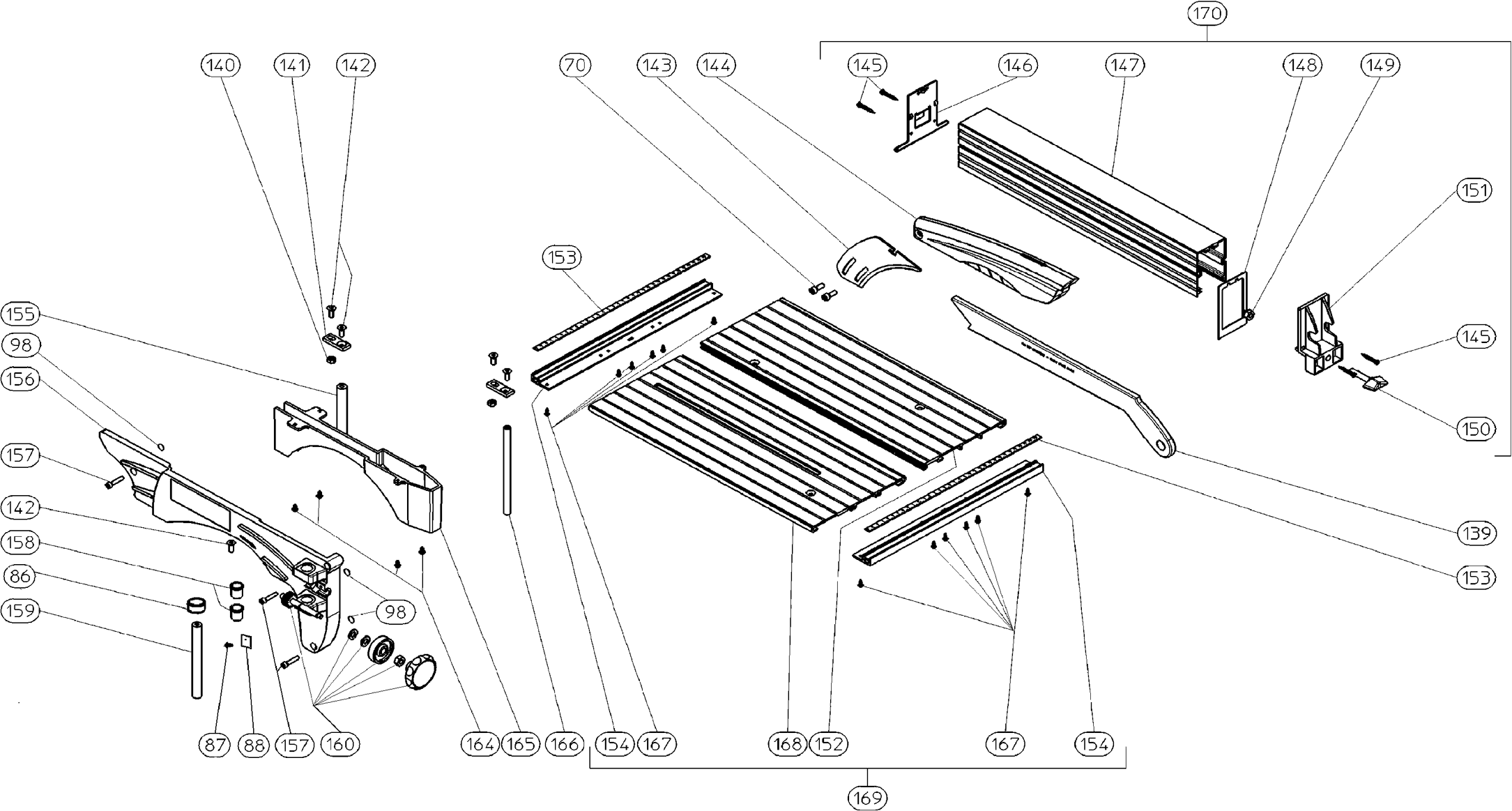

Dessins techniques 4
Cliquez pour agrandir

Dessins techniques 5
Cliquez pour agrandir

Liste de pièces de rechange des Metabo 0103300000-12 ( KGT300 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Levier de mandrin OSC 18
1 7006028220 13.48 16.18

Vis à tête cylindrique avec hexagone creux
2 6121121296 1.55 1.86

BRAS OSCILLANTS KGT300
3 1380703498 128.32 153.98

Zeskantschroef
4 141110240 1.55 1.86

PLAQUE PROTECTRICE BL 2.00X106.8X187.7 KGT300
5 1382703517 11.74 14.09

Écrou de bride
6 6209018460 1.55 1.86

Vis à tête cylindrique avec hex. intérieur M 8X35
7 6143076260 2.28 2.74

RONDELLE 8X14X1 GALV.
8 6306017266 1.55 1.86

PIÈCE LATÉRALE KGT300
9 1381704013 10.38 12.46

Ecrou borgne
10 6208073395 1.55 1.86

RONDELLE AVANT
11 6300686603 1.55 1.86

Rondelle de sécurité B 13 VERZ.
12 6305002508 1.55 1.86

Indicateur d'angle 0,08X7,5X92 48-0-48 degrés
13 1142703978 4.51 5.41

PLAQUE DE RÉGLAGE GUIDE D'ANGLE BL3.00 KGS3
14 1482683769 32.27 38.72

BROCHE D'ARTICULATION KGS303 RD 16,3/M12x122
15 1385681999 12.23 14.68

BOULE D'ACIER RD 7,938
16 7123148635 1.55 1.86

GOUPILLE DE BLOCAGE GUIDE D'ANGLE DROIT
17 1485215979 3.71 4.45

RESSORT DE PRESSION RDA=8,5 LO=25,6 8,5 TOURS
18 7051683751 3.71 4.45

BAGUE DE GUIDAGE 18X20X22 AVEC COLLIER
19 7637712815 4.51 5.41

Pas d'informations disponibles, non commandable
20 6305002486

PATIN EN CAOUTCHOUC RD 30X17,5 80 SHORE
21 7057208753 1.67 2.00

Zeskante moer
22 141130100 1.55 1.86

TABLE AVEC FEUILLE RÉGLABLE KGT 300
23 1010712676 268.64 322.37

Ressort conique
24 141150540 1.55 1.86

Moer zeskant
25 141132030 1.55 1.86

Rondelle
26 141150050 1.55 1.86

Cilinderkopschroef
27 141113870 1.67 2.00

Plus disponible, pas de remplacement
28 2391202772

VIS À TÊTE HEXAGONALE M 8X85 GALV.
29 6103122986 1.67 2.00

Écrou hexagonal auto-bloquant
30 6202024139 1.55 1.86

RESSORT DE PRESSION RDA=8,5 LO=17,7 5,5 TOURS
31 7051683611 1.55 1.86

Vis à tête cylindrique avec hex.
32 6143075247 1.67 2.00

Plaque de serrage BL 2,00X35X68,5 KGS303
33 1482682029 2.28 2.74

SAC D'ACCESSOIRES EN CAOUTCHOUC E KGT 300
34 1010713400 18.80 22.56

BOULE D'ACIER RD 12 KGT300
35 7123716854 1.67 2.00

Tampon d'insertion
36 2391203906 1.55 1.86

Guide KGT300
40 1380703960 67.33 80.80

Vis à tête fraisée
41 6172028215 1.55 1.86

Indicateur d'angle BL 1,50X10X21,5 KGS303
42 1482681987 1.67 2.00

GOUPILLE DE PLATINE KGS303 RD 16/M10X63
43 1385682006 21.64 25.97

INSERT DE TABLE KGT300
44 1381704005 8.89 10.67

VIS À TÔLE AVEC TÊTE HEXAGONALE
45 6123612815 1.55 1.86

Rondelle d'assiette 10X5,2X0,5 FORM A
46 7053711590 1.55 1.86

Plaque de blocage BL 2,50X31,5X90 KGT300
47 1482711584 10.38 12.46

Rondelle
48 141150120 1.55 1.86

Entretoises
49 6442059304 1.55 1.86

Rondelle
50 141151940 1.55 1.86

PLATEAU TOURNANT KGT300
51 1380712713 134.27 161.12

Tige de serrage RD 8x185,5 KGS303
52 1385682014 3.02 3.62

POIGNÉE EN PLASTIQUE
53 1388698264 5.18 6.22

RONDELLE RDA44XRDI9X4 KGS 303
54 1485683840 2.28 2.74

Goupille conique avec cône Morse
55 141124460 1.55 1.86

Indicateur BL 2,00X12X46 KGS303
56 1482681979 2.28 2.74

Zeskantschroef
57 141110280 1.55 1.86

Ecrou hexagonal plat
58 6205029131 1.55 1.86

VIS HEXAGONALE M 4X12 VERZ.
60 6103703636 1.55 1.86

Rondelle
61 141150110 1.55 1.86

Vis tole avec tete bombee
62 141118130 1.55 1.86

Pas d'informations disponibles, non commandable
63 7100083463

BOUCHON D'ESPACEMENT RD 8/6,4X18 VERZ.
64 6442706377 1.67 2.00

Pas d'informations disponibles, non commandable
65 1381738805

Courroie d'entraînement HTD 300-5M-20 CXP KGT300
66 7231703351 26.95 32.34

Bloc d'axe
67 1482681839 7.22 8.66

Ressort de traction
68 7051074232 1.67 2.00

AXE 14HTD5M20 RD21X70 KGT300
69 1385703410 21.64 25.97

Vis à tête bombée m.flens
70 6143661561 1.55 1.86

Cilinderkopschroef
71 141113940 1.55 1.86

Bouchon d'étanchéité RD 20/15x4
72 1381142830 1.55 1.86

E-MOTEUR 1.8KW 230/1/50 KGT300
73 1010703383 405.62 486.74

CAPOT DE PROTECTION COMPLET KGT 300
74 1010712684 53.86 64.63

Rondelle
75 141150010 1.55 1.86

Tôle d'entraînement BL 1,50x10x290,5 KGT-300
77 1382703622 5.87 7.04

RESSORT DE TRACTION RDA 14X49,75X1,5 11 TOURS
78 7051703590 3.71 4.45

AXE POUR COUPE RD22,8X102,5 /M12 KGT300
80 1385703526 13.48 16.18

Plaque de Friction KGT 300 RD 72/52.2X1.0
81 1382716961 8.89 10.67

RESSORT DE ROTATION KGT300
82 7051703558 26.95 32.34

Rondelle de fermeture 13X26X2,5 galvanisée
83 6300714330 1.55 1.86

ROND ELLE
84 7053063343 1.55 1.86

Zeskantveiligheidsmoer
85 141130930 1.55 1.86

ANNEAU DE REGLAGE A 14 / I-6KT
86 6410178646 4.51 5.41

Vis à tête hexagonale M 4X8 (Disque plaqué) Verz
87 6143088225 1.55 1.86

PLAQUE DE SERRAGE BL 0,88X13,5X22 KGT300
88 1382706389 11.74 14.09

BAGUE DE GUIDAGE 18X20X22 AVEC COLLIER
89 7637712815 4.51 5.41

Vis à ailettes,M6 x 12
90 341112750 1.55 1.86

Ressort de compression
91 7051711623 1.55 1.86

Ecrou hexagonal plat
92 6205028046 1.55 1.86

Vis à tête cylindrique E M 6X30 - ST Verz/G
93 6143099472 1.67 2.00

SUPPORT DE MOTEUR KGT300
94 1380703374 74.13 88.96

V-RIDULE 7 PJ 356 RIEMENH HE 4,0
95 7233707699 26.95 32.34

DISQUE À RAINURE V 7J / RDA 74,9X25 KGT300
96 1380703420 26.95 32.34

Pas d'informations disponibles, non commandable
97 1380703323

VIS À TÊTE CYLINDRIQUE AVEC SIX PANS CREUX M10X25
100 6121703686 5.18 6.22

Contre-flasque Lame de Scie RD 63/10x8 KGT300
101 1380703676 7.22 8.66

Flasque de Lame de Scie RD 63/19x10.45 KGT300
102 1380703650 16.25 19.50

Anneau de retenue pour arbres
103 6401041131 2.28 2.74

ROULEMENT À BILLES 20X47X14 6204-2RS1
104 7100016820 11.74 14.09

CAPUCHON PROTECTIF M.GLEITF E KGT 300
105 1010719441 26.95 32.34

Circlip
106 141180740 1.55 1.86

KOGELLAGER
109 143115740 4.51 5.41

ARBRE DE LAME DE SCIE KPL. KGT300
110 1010717252 87.60 105.12

Vis de préréglage hexagonale
120 6104220876 3.02 3.62

Verrou BL 2,99X23,5X66 KGT300
121 1482703581 3.71 4.45

LEVIER DE DÉVERROUILLAGE RD 5 KGT300
123 1388703560 8.89 10.67

Plus disponible, pas de remplacement
124 141116770

Vis à tête fraisée m. tête cylindrique
125 6172001791 1.55 1.86

Pas d'informations disponibles, non commandable
126 8242703600

Ressort de traction
127 7051074232 1.67 2.00

CÂBLE EN CAOUTCHOUC AVEC FICHE 2X1,0X2353/2XFH
128 8402703440 18.80 22.56

Zeskante moer
129 141130090 1.55 1.86

POIGNÉE KGT300
131 1381703467 13.48 16.18

Interrupteur on/off 2-Pôles UM 230V 10A K
132 8111703451 26.95 32.34

Vis à tête fraisée m. tête cylindrique
133 6186602763 1.55 1.86

Coulisseau
139 343433180 3.71 4.45

Écrou de bride
140 6209114230 1.55 1.86

Plaque d'adaptateur BL 4,00X15X40 KGT300
141 1482711606 8.89 10.67

VIS À TÊTE FRAISÉE AVEC INTERNE
142 6132661454 1.55 1.86

COUTEAU DIVISEUR KGT300
143 1382703479 8.89 10.67

CAPUCHON DE SERRAGE COMPLET KGT300
144 1010703995 8.89 10.67

VIS AUTOPERCEUSE M.TÊTE CRUCIFORME ST 3,9X16-C-H V
145 6172075604 1.55 1.86

Pièce finale BL 2,00X97,5X56 KGT300
146 1382703860 16.25 19.50

Profil de guidage 474,5 mm KGT300
147 1383703880 43.15 51.78

Plaque de serrage BL 0,88X55X95 KGT300
148 1482703905 16.25 19.50

Zeskante moer
149 141131010 1.55 1.86

VIS PAPILLON M 8X40 VERZ.
150 6150669454 10.38 12.46

PIÈCE D'EXTRÉMITÉ KGT300
151 1381703840 3.71 4.45

Indicateur de taille 0,25X10X340,5 10.30-0/0-2
153 1142703919 3.71 4.45

BARRE DE GUIDAGE RD 14X99 KGT300
155 1385703828 7.22 8.66

CAPUCHON DE PROTECTION KGT300
156 1380711571 67.33 80.80

Vis à tête cylindrique avec hexagone interne M 5X2
157 6143703710 1.67 2.00

Manchon guidage 14X16X12 avec bague
158 7637711444 3.02 3.62

BARRE DE PIGNON RD 14h9X168 KGT300
159 1385703810 37.65 45.18

AXE DE POULIE COMPLET ET KGT 300
160 1010712692 32.27 38.72

PLAATSCHROEF M.KRUISKOP ST 4,2X9,5-C-H V
164 141124470 1.55 1.86

PROTECTION KGT300
165 1381720353 8.89 10.67

Tige de guidage RD 10X156 KGT300
166 1485711615 8.89 10.67

TABLE COMPLÈTE KGT300
169 1010704142 175.84 211.01

Pas d'informations disponibles, non commandable
170 1010712706
