Dessins techniques et pièces de rechange Metabo KGSV 72 Xact SYM
Type exact:
12216000
12216000

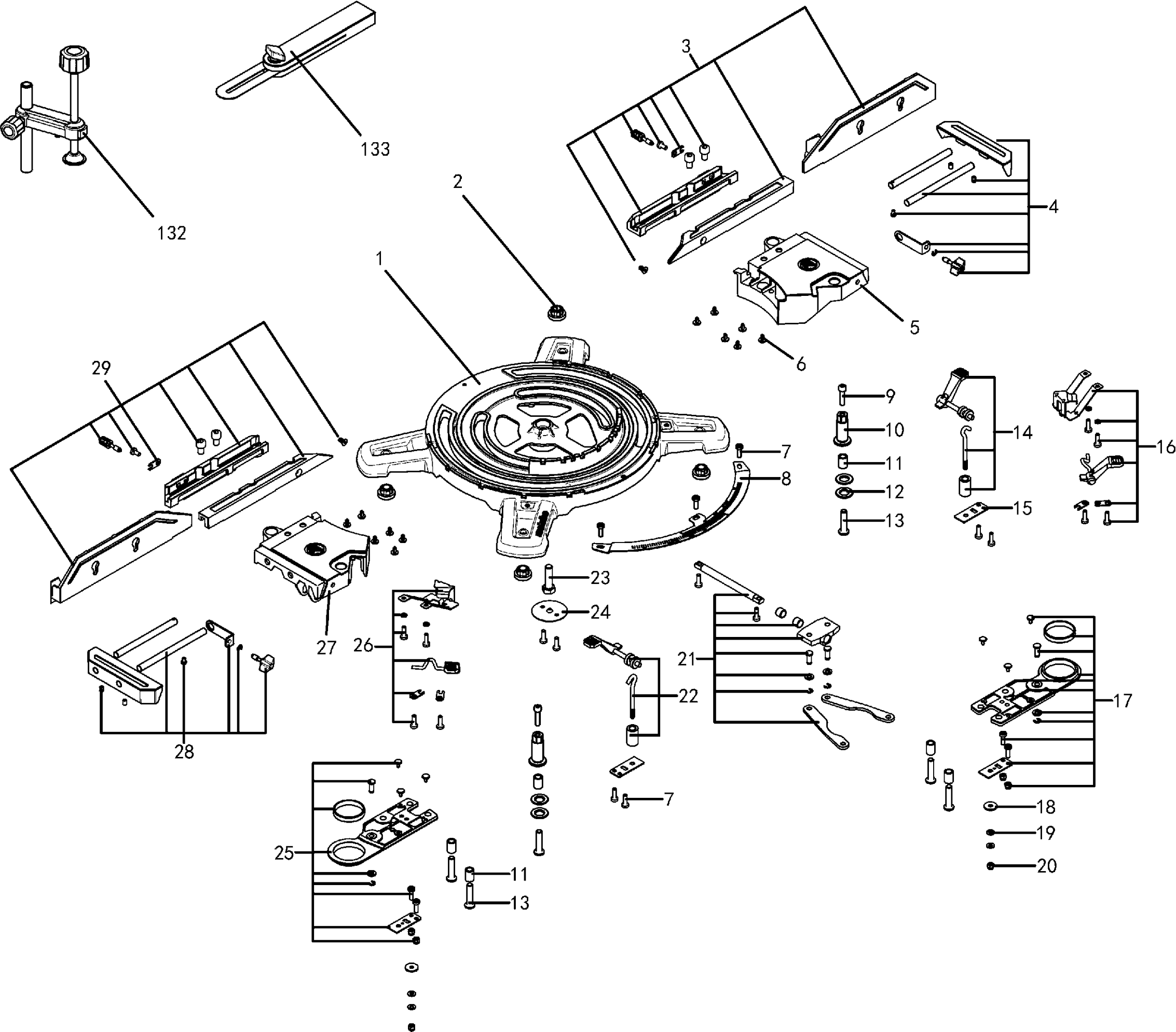

Dessins des METABO 12216000 ( KGSV72XactSYM )
Liste de pièces de rechange des METABO 12216000 ( KGSV72XactSYM )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Plaque | ||||
| 1 | 315419350 | Plaque | € 111.34 | |
| Pied en caoutchouc | ||||
| 2 | 343442110 | Pied en caoutchouc | € 1.44 | |
| Table droite | ||||
| 3 | 316094350 | Table droite | € 86.46 | |
| Rallonge laterale de table complet,droit | ||||
| 4 | 316094360 | Rallonge laterale de table complet,droit | € 29.70 | |
| Table | ||||
| 5 | 315419370 | Table | € 29.70 | |
| Pied coulissante | ||||
| 6 | 343442550 | Pied coulissante | € 1.44 | |
| Vis a tete bombee | ||||
| 7 | 141121640 | Vis a tete bombee | € 1.44 | |
| Echelle graduee Devant | ||||
| 8 | 339137430 | Echelle graduee Devant | € 9.58 | |
| Vis a tete cylindrique | ||||
| 9 | 141113890 | Vis a tete cylindrique | € 1.51 | |
| Douille de guidage | ||||
| 10 | 341165970 | Douille de guidage | € 8.14 | |
| Douille de guidage | ||||
| 11 | 341165960 | Douille de guidage | € 2.81 | |
| RONDELLE COULISSANTE | ||||
| 12 | 343442560 | RONDELLE COULISSANTE | € 1.44 | |
| Vis | ||||
| 13 | 341705360 | Vis | € 1.44 | |
| Levier de blocage complet droite | ||||
| 14 | 316094370 | Levier de blocage complet droite | € 14.92 | |
| TÔLE DE BUTÉE | ||||
| 15 | 339147900 | TÔLE DE BUTÉE | € 1.44 | |
| Bouton d'arret droite | ||||
| 16 | 316094380 | Bouton d'arret droite | € 13.54 | |
| Table droite | ||||
| 17 | 316094390 | Table droite | € 44.54 | |
| Rondelle | ||||
| 18 | 339007860 | Rondelle | € 1.44 | |
| Conical spring washer | ||||
| 19 | 141156750 | Conical spring washer | € 1.44 | |
| Ecrou 6 pans de blocage | ||||
| 20 | 141132040 | Ecrou 6 pans de blocage | € 1.44 | |
| SEGMENT COULISSANTEcpl. | ||||
| 21 | 316094400 | SEGMENT COULISSANTEcpl. | € 29.70 | |
| Levier de blocage complet gauche | ||||
| 22 | 316094420 | Levier de blocage complet gauche | € 14.92 | |
| VIS A SIX PANS M 10X40 VERZ. | ||||
| 23 | 141124590 | VIS A SIX PANS M 10X40 VERZ. | € 1.44 | |
| Rondelle | ||||
| 24 | 337002290 | Rondelle | € 1.44 | |
| Table gauche cpl. | ||||
| 25 | 316094440 | Table gauche cpl. | € 44.54 | |
| Bouton d'arret gauche | ||||
| 26 | 316094430 | Bouton d'arret gauche | € 13.54 | |
| Table | ||||
| 27 | 315419360 | Table | € 29.70 | |
| Rallonge laterale de table complet,gauch | ||||
| 28 | 316094410 | Rallonge laterale de table complet,gauch | € 29.70 | |
| Butee complet gauche | ||||
| 29 | 316094450 | Butee complet gauche | € 86.46 | |
| Miter lock comp. | ||||
| 30 | 316094480 | Miter lock comp. | € 44.54 | |
| Levier de serrage | ||||
| 31 | 343442180 | Levier de serrage | € 12.31 | |
| Couverture | ||||
| 32 | 343442310 | Couverture | € 8.14 | |
| Poignee cpl. | ||||
| 33 | 316094490 | Poignee cpl. | € 17.29 | |
| Piece de crantage vollst. | ||||
| 34 | 316094530 | Piece de crantage vollst. | € 86.46 | |
| Ecrou pans de blocage | ||||
| 35 | 141132060 | Ecrou pans de blocage | € 2.09 | |
| Rondelle de securite | ||||
| 36 | 341162160 | Rondelle de securite | € 1.44 | |
| Rondelle | ||||
| 37 | 141156740 | Rondelle | € 1.44 | |
| Levier de serrage complet | ||||
| 38 | 316094540 | Levier de serrage complet | € 12.31 | |
| Cle | ||||
| 40 | 344199210 | Cle | € 1.44 | |
| Vis a tete bombee | ||||
| 41 | 341705340 | Vis a tete bombee | € 1.44 | |
| SUPPORT CÂBLE | ||||
| 42 | 343442350 | SUPPORT CÂBLE | € 1.44 | |
| Indicateur complet | ||||
| 43 | 316094520 | Indicateur complet | € 8.14 | |
| Bevel detent comp. | ||||
| 44 | 316094510 | Bevel detent comp. | € 17.29 | |
| Rondelle | ||||
| 45 | 339147960 | Rondelle | € 2.09 | |
| Turning table comp. | ||||
| 46 | 316094460 | Turning table comp. | € 161.57 | |
| Levier de serrage complet | ||||
| 47 | 316094470 | Levier de serrage complet | € 9.58 | |
| Ecrou a six pans | ||||
| 48 | 141130100 | Ecrou a six pans | € 1.44 | |
| VIS SANS TETE SIX PANS CREUX VERZ. | ||||
| 49 | 141124610 | VIS SANS TETE SIX PANS CREUX VERZ. | € 1.44 | |
| Indicateur | ||||
| 50 | 339137440 | Indicateur | € 1.51 | |
| Pied Ergänzung fehlt in dieser Sprache | ||||
| 51 | 343443260 | Pied Ergänzung fehlt in dieser Sprache | € 1.51 | |
| Echelle graduee Tole | ||||
| 52 | 339137280 | Echelle graduee Tole | € 4.75 | |
| Couverture | ||||
| 53 | 343442280 | Couverture | € 4.18 | |
| Ecrou plat | ||||
| 54 | 341722850 | Ecrou plat | € 1.44 | |
| Rondelle | ||||
| 55 | 339007880 | Rondelle | € 1.44 | |
| Rondelle elastique | ||||
| 56 | 141150390 | Rondelle elastique | € 1.44 | |
| Ressort a disques | ||||
| 56 | 141153300 | Ressort a disques | € 1.44 | |
| pans de blocage | ||||
| 57 | 141132050 | pans de blocage | € 1.44 | |
| Rondelle | ||||
| 59 | 141151940 | Rondelle | € 1.44 | |
| Levier Longue | ||||
| 60 | 343442330 | Levier Longue | € 1.51 | |
| Levier Court | ||||
| 61 | 343442340 | Levier Court | € 1.44 | |
| Pince cpl. | ||||
| 62 | 316094500 | Pince cpl. | € 104.54 | |
| Piece coulissante cpl. | ||||
| 63 | 316094550 | Piece coulissante cpl. | € 92.53 | |
| Echelle graduee Tole | ||||
| 65 | 339137290 | Echelle graduee Tole | € 2.09 | |
| Butee de profondeur complet | ||||
| 66 | 316094580 | Butee de profondeur complet | € 8.14 | |
| LEVIER PIVOTANT complet | ||||
| 67 | 316094570 | LEVIER PIVOTANT complet | € 29.70 | |
| Saw head lock comp. | ||||
| 68 | 316094560 | Saw head lock comp. | € 8.14 | |
| Vis a tete bombee | ||||
| 69 | 141124660 | Vis a tete bombee | € 1.44 | |
| Collier de cable | ||||
| 70 | 343362490 | Collier de cable | € 1.51 | |
| Levier de serrage | ||||
| 71 | 343442190 | Levier de serrage | € 2.09 | |
| Boulon | ||||
| 72 | 341570940 | Boulon | € 1.51 | |
| Ressort de torsion | ||||
| 73 | 342024080 | Ressort de torsion | € 8.14 | |
| Rondelle elastique | ||||
| 74 | 339148010 | Rondelle elastique | € 1.44 | |
| Capuchon de moteur | ||||
| 75 | 343442530 | Capuchon de moteur | € 4.75 | |
| Balai de charbon complet | ||||
| 76 | 316094600 | Balai de charbon complet | € 10.80 | |
| Plaque signaletique | ||||
| 77 | 338065330 | Plaque signaletique | € 1.44 | |
| Roulement a billes, 8x22x7 | ||||
| 78 | 143115800 | Roulement a billes, 8x22x7 | € 2.09 | |
| Induit complet | ||||
| 79 | 310012190 | Induit complet | € 55.63 | |
| Roulement a billes | ||||
| 80 | 143115860 | Roulement a billes | € 2.81 | |
| Diffuseur | ||||
| 81 | 343442540 | Diffuseur | € 1.44 | |
| Moteur complet | ||||
| 82 | 316094590 | Moteur complet | € 148.50 | |
| Tuyau d'aspiration | ||||
| 83 | 343438930 | Tuyau d'aspiration | € 2.09 | |
| Raccord complet | ||||
| 84 | 316094710 | Raccord complet | € 14.92 | |
| Carter pendulaire protection complet | ||||
| 85 | 316094690 | Carter pendulaire protection complet | € 29.70 | |
| Element caoutchouc | ||||
| 86 | 344113310 | Element caoutchouc | € 2.81 | |
| Capot de protection complet | ||||
| 87 | 316065070 | Capot de protection complet | € 123.36 | |
| Galet d'entrainment cpl. | ||||
| 88 | 316094620 | Galet d'entrainment cpl. | € 6.62 | |
| Arbre de scie complet | ||||
| 89 | 316094640 | Arbre de scie complet | € 22.25 | |
| Butee de profondeur complet | ||||
| 90 | 316094610 | Butee de profondeur complet | € 12.31 | |
| Arbre intermediaire complet | ||||
| 91 | 316094630 | Arbre intermediaire complet | € 19.87 | |
| Poulie complet | ||||
| 92 | 316065120 | Poulie complet | € 22.25 | |
| Ribbed Belt | ||||
| 93 | 344260410 | Ribbed Belt | € 13.54 | |
| Poulie | ||||
| 94 | 341203210 | Poulie | € 8.14 | |
| Capot de protection en haut | ||||
| 95 | 315419540 | Capot de protection en haut | € 8.14 | |
| Capot de protection en haut complet | ||||
| 96 | 316065110 | Capot de protection en haut complet | € 22.25 | |
| Verouillage de broche complet | ||||
| 97 | 316094650 | Verouillage de broche complet | € 8.14 | |
| Condensateur complet | ||||
| 98 | 343255110 | Condensateur complet | € 5.40 | |
| LEVIER PIVOTANT complet | ||||
| 99 | 316094660 | LEVIER PIVOTANT complet | € 12.31 | |
| Vis a tete cylindrique | ||||
| 100 | 141124640 | Vis a tete cylindrique | € 1.44 | |
| Fixation | ||||
| 101 | 343442490 | Fixation | € 1.51 | |
| Ressort | ||||
| 102 | 342024110 | Ressort | € 1.44 | |
| Capot de protection en haut complet | ||||
| 103 | 316065080 | Capot de protection en haut complet | € 44.54 | |
| Bride complet | ||||
| 104 | 316094700 | Bride complet | € 13.54 | |
| Courroie dentee | ||||
| 105 | 344260400 | Courroie dentee | € 12.31 | |
| Poignee cpl. | ||||
| 106 | 316065090 | Poignee cpl. | € 49.50 | |
| Ecrou plat | ||||
| 107 | 341705350 | Ecrou plat | € 1.44 | |
| Plaque indicatrice | ||||
| 108 | 338126980 | Plaque indicatrice | € 1.44 | |
| Domino | ||||
| 109 | 343050340 | Domino | € 1.44 | |
| Jeu de cordons | ||||
| 110 | 344530370 | Jeu de cordons | € 1.51 | |
| Transformateur complet | ||||
| 111 | 343085960 | Transformateur complet | € 12.31 | |
| Domino | ||||
| 112 | 343085350 | Domino | € 1.44 | |
| Interrupteur | ||||
| 114 | 343411290 | Interrupteur | € 1.51 | |
| DEL Interrupteur | ||||
| 115 | 343411180 | DEL Interrupteur | € 1.51 | |
| Plaque indicatrice | ||||
| 117 | 338126970 | Plaque indicatrice | € 1.44 | |
| Capot de protection en haut complet | ||||
| 118 | 316065100 | Capot de protection en haut complet | € 22.25 | |
| Unite electronique complet | ||||
| 119 | 343085980 | Unite electronique complet | € 61.85 | |
| Vis a tete bombee,(DIN 7985) | ||||
| 120 | 141123890 | Vis a tete bombee,(DIN 7985) | € 1.44 | |
| Bouton cpl. | ||||
| 121 | 316094680 | Bouton cpl. | € 10.80 | |
| INTERRUPTEUR PRINCIPAL cpl. | ||||
| 122 | 316094670 | INTERRUPTEUR PRINCIPAL cpl. | € 22.25 | |
| LED avec laser cpl. | ||||
| 123 | 343085970 | LED avec laser cpl. | € 24.74 | |
| Passe-cordon | ||||
| 124 | 344113320 | Passe-cordon | € 1.44 | |
| CÂBLE DE CONNECTION | ||||
| 125 | 344530360 | CÂBLE DE CONNECTION | € 13.54 | |
| Vis tole avec tete bombee | ||||
| 126 | 141116020 | Vis tole avec tete bombee | € 1.51 | |
| Plaque indicatrice | ||||
| 131 | 338126960 | Plaque indicatrice | € 1.44 | |
| Dispositif de fixation complet | ||||
| 132 | 316056680 | Dispositif de fixation complet | € 14.92 | |
| Porte-plaquette | ||||
| 133 | 339148190 | Porte-plaquette | € 19.87 | |
| Épuisé | ||||
| 1001 | 338506220 | Épuisé | ||
