Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 0103150000-10 (KGS315Plus)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

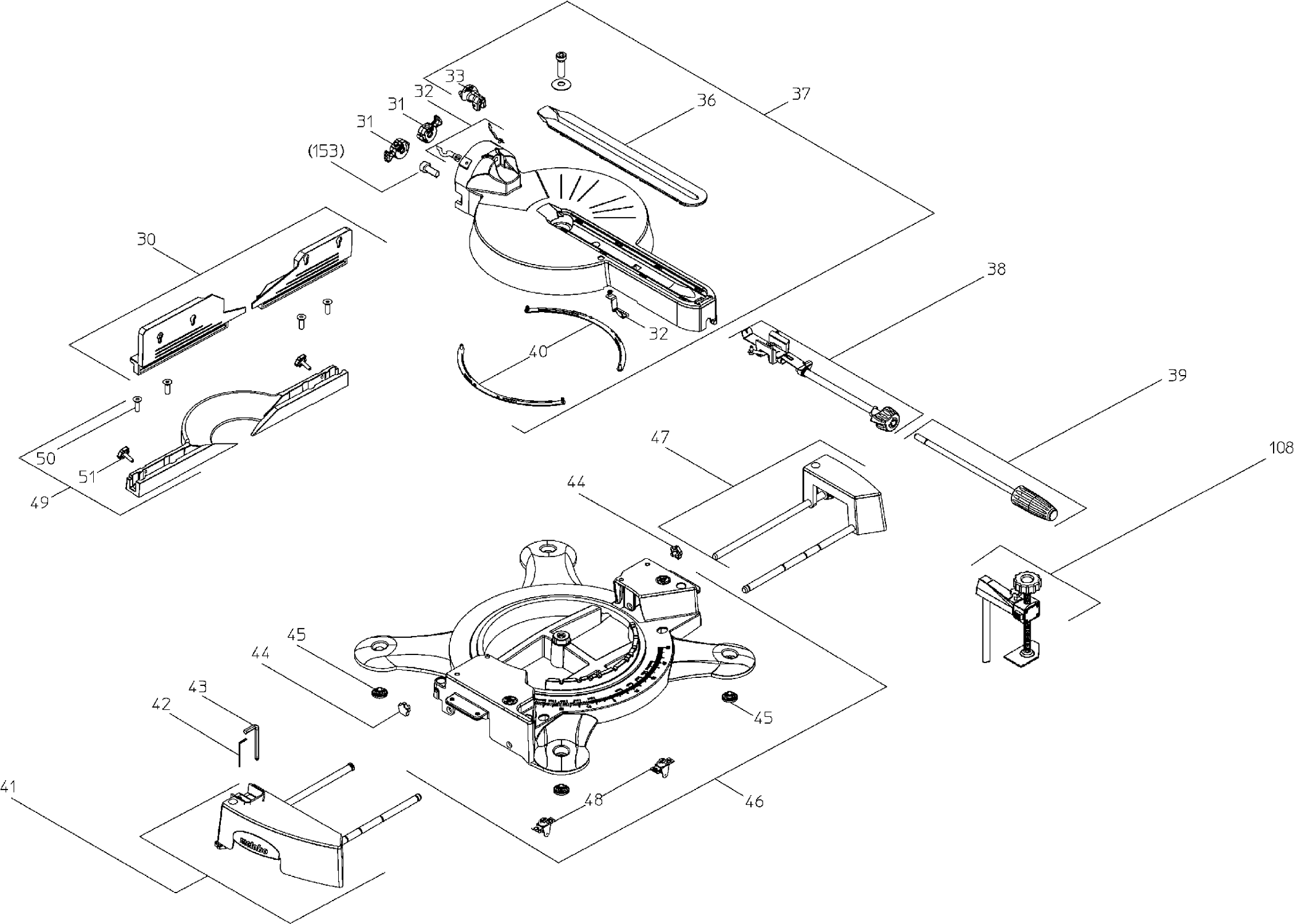

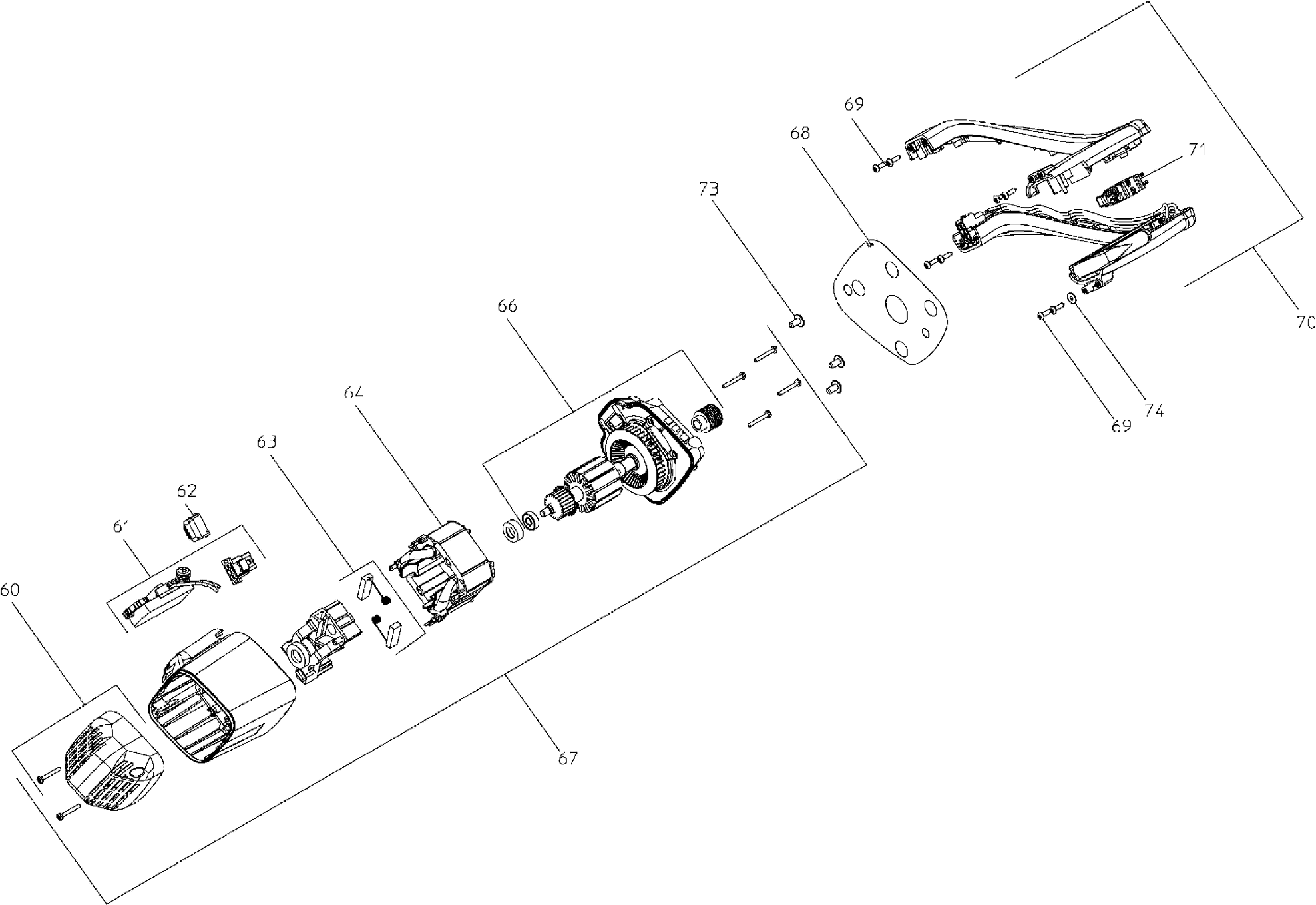

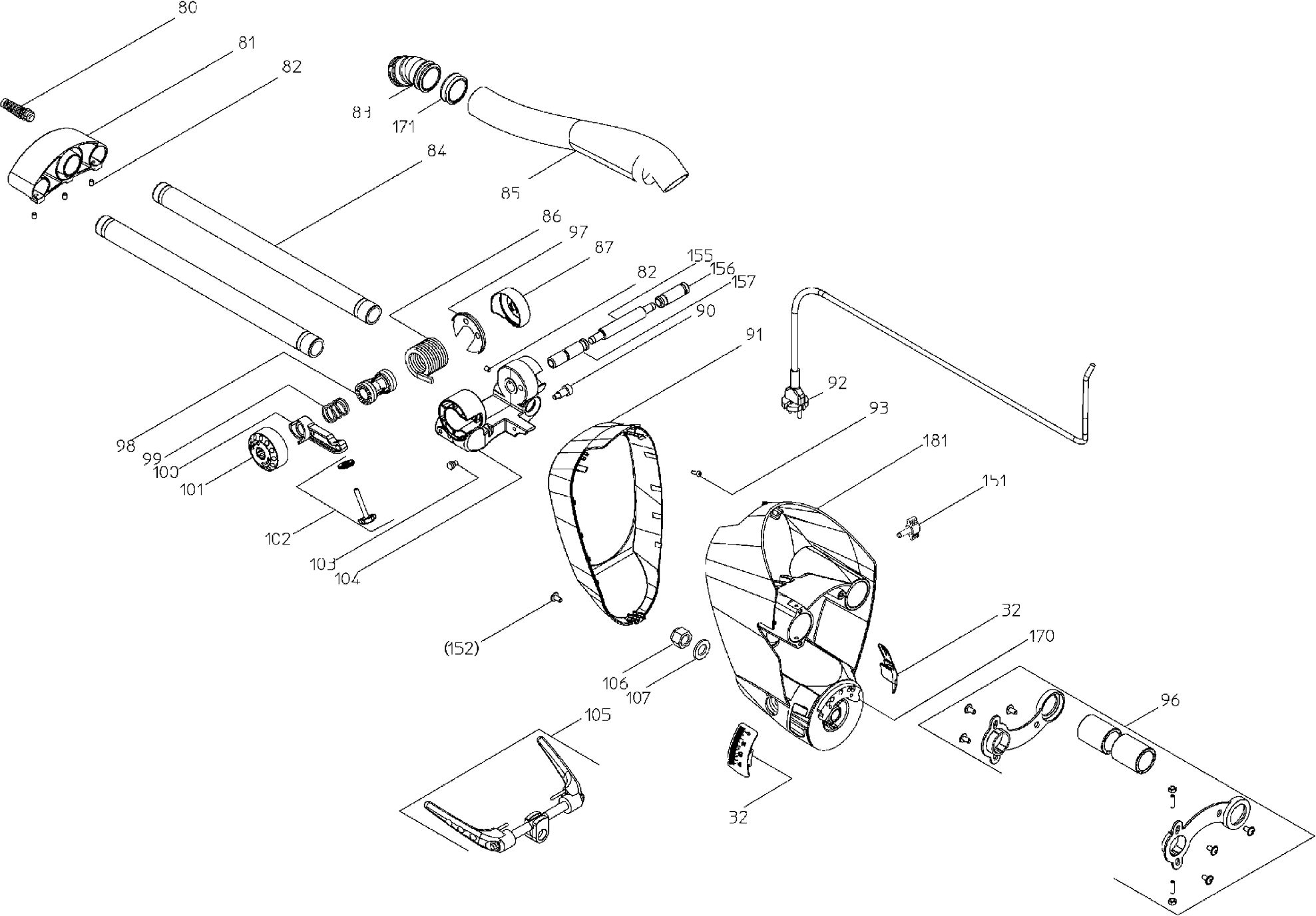

Dessins des Metabo 0103150000-10 (KGS315Plus)
Liste de pièces de rechange des Metabo 0103150000-10 (KGS315Plus)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| VIS À BRIDE M 8x20 | ||||
| 1 | 1395739162 | 9.36 | 11.23 | |
| Contreflange de lame de scie KGS 315 Plus | ||||
| 2 | 1482736579 | 15.31 | 18.37 | |
| FLASQUE DE LAME DE SCIE KGS 315 Plus | ||||
| 3 | 1485736553 | 12.19 | 14.63 | |
| Couvercle de protection complet | ||||
| 4 | 1010736150 | 57.79 | 69.35 | |
| Levier pivotant complet KGS 315 Plus | ||||
| 5 | 1010736753 | 35.72 | 42.86 | |
| Transformateur KGS Plus | ||||
| 6 | 8056736540 | 41.32 | 49.58 | |
| Laser complet KGS 315 Plus | ||||
| 7 | 1010739213 | 83.19 | 99.83 | |
| Vis à tête fraisée m. tête cylindrique | ||||
| 8 | 6172001805 | 1.67 | 2.00 | |
| PASSE FIL | ||||
| 9 | 8243740097 | 1.67 | 2.00 | |
| Courroie à nervures KGS 315 Plus | ||||
| 10 | 7233736389 | 10.82 | 12.98 | |
| Arbre intermédiaire KGS 216/254/315 Plus | ||||
| 11 | 1010739248 | 57.79 | 69.35 | |
| Capot de protection de courroie KGS 315 Plus | ||||
| 12 | 1381736683 | 13.93 | 16.72 | |
| Verrou de lame de scie complet | ||||
| 13 | 1010739230 | 9.36 | 11.23 | |
| Ressort de compression | ||||
| 14 | 7051722854 | 2.43 | 2.92 | |
| DISQUE V-GROOVE KGS 216/254/315 Plus | ||||
| 15 | 1380739255 | 57.79 | 69.35 | |
| Blocage de transport compl. KGS 216/254 | ||||
| 16 | 1010739035 | 7.58 | 9.10 | |
| Courroie d'entraînement HTD 300-5M-20 CXP KGT300 | ||||
| 18 | 7231703351 | 29.97 | 35.96 | |
| Ressort de compression | ||||
| 19 | 7051711623 | 1.67 | 2.00 | |
| Verrouillage de Capot | ||||
| 20 | 1381736802 | 1.79 | 2.15 | |
| Arbre de lame de scie complet KGS 216/254/315 | ||||
| 21 | 1010739132 | 57.79 | 69.35 | |
| Plus disponible, pas de remplacement | ||||
| 22 | 339203820 | |||
| Garde de pendule complète | ||||
| 23 | 1010737229 | 35.72 | 42.86 | |
| RESSORT DE RAPPEL | ||||
| 24 | 7051736405 | 1.67 | 2.00 | |
| Bande Plastique | ||||
| 25 | 1381736861 | 1.67 | 2.00 | |
| Bague de serrage axe | ||||
| 26 | 6400736810 | 1.67 | 2.00 | |
| Vis à bride | ||||
| 27 | 1010736893 | 52.36 | 62.83 | |
| Support supplémentaire compl. | ||||
| 30 | 1010737210 | 83.19 | 99.83 | |
| Arrêt d'inclinaison complet KGS Plus | ||||
| 31 | 1010736257 | 3.20 | 3.84 | |
| Indicateur compl. KGS 216/254/315 Plus | ||||
| 32 | 1010739108 | 57.79 | 69.35 | |
| Pince à grille compl. KGS 216/254/315 Plus | ||||
| 33 | 1010739124 | 12.19 | 14.63 | |
| Insert de table compl. KGS 216/254/315 P | ||||
| 36 | 1010739116 | 9.36 | 11.23 | |
| Plateau tournant complet KGS 254/315 Plus | ||||
| 37 | 1010739647 | 126.62 | 151.94 | |
| Unité de Serrage Rotative KGS 254/315 Plus | ||||
| 38 | 1010739159 | 57.79 | 69.35 | |
| Poignée rotative complète KGS Plus | ||||
| 39 | 1010736249 | 13.93 | 16.72 | |
| Semelle de glisse KGS 254/315 Plus | ||||
| 40 | 1388739629 | 6.05 | 7.26 | |
| Extension de table à gauche | ||||
| 41 | 1010737423 | 41.32 | 49.58 | |
| Clé hexagonale SW 2,5 Noir | ||||
| 42 | 9102076823 | 1.67 | 2.00 | |
| Cle Male P. 6 Pans Creux | ||||
| 43 | 9102689833 | 4.78 | 5.74 | |
| Stergreep-schroef | ||||
| 44 | 341704570 | 2.43 | 2.92 | |
| Rubberen voet | ||||
| 45 | 341147920 | 9.36 | 11.23 | |
| Table KGS 254/315 Plus | ||||
| 46 | 1010740300 | 207.90 | 249.48 | |
| Extension de table à gauche | ||||
| 47 | 1010737431 | 35.72 | 42.86 | |
| EXTENSION DE TABLE AVEC SERRURE KS 254/305 Plus | ||||
| 48 | 1010737555 | 10.82 | 12.98 | |
| Guide complet | ||||
| 49 | 1010736427 | 70.83 | 85.00 | |
| VIS À TÊTE FRAISÉE AVEC INTERNE | ||||
| 50 | 6132002060 | 1.67 | 2.00 | |
| Stergreep-schroef | ||||
| 51 | 341704580 | 2.43 | 2.92 | |
| Capuchon d'extrémité KGS 315 | ||||
| 60 | 1010739418 | 57.79 | 69.35 | |
| Unité électrique, 230V 50Hz | ||||
| 61 | 343082440 | 111.19 | 133.43 | |
| Capuchon de connecteur Mate-N-Lock KGS Plus | ||||
| 62 | 1381737167 | 2.43 | 2.92 | |
| Balais de charbon 230V complets. KGS 315 Plus | ||||
| 63 | 1010739060 | 27.16 | 32.59 | |
| STATOR 230V KGS 315 Plus | ||||
| 64 | 8011739294 | 106.50 | 127.80 | |
| Rotor 230V compl. KGS 315 Plus | ||||
| 66 | 1010739094 | 145.97 | 175.16 | |
| Moteur complet | ||||
| 67 | 1010736133 | 195.30 | 234.36 | |
| Joint | ||||
| 68 | 7631740116 | 1.79 | 2.15 | |
| Vis | ||||
| 69 | 341702050 | 1.67 | 2.00 | |
| Poignée de main complète | ||||
| 70 | 1010736168 | 41.32 | 49.58 | |
| Interrupteur KS 254/305 | ||||
| 71 | 8111737712 | 35.72 | 42.86 | |
| Vis à tête bombée m.flens | ||||
| 73 | 6143661561 | 1.67 | 2.00 | |
| Rondelle | ||||
| 74 | 141150110 | 1.67 | 2.00 | |
| Soulagement de la tension avec manchon de protecti | ||||
| 80 | 8402736722 | 2.43 | 2.92 | |
| Stabilisateur | ||||
| 81 | 1380736582 | 18.28 | 21.94 | |
| Corps de base avec boulons | ||||
| 82 | 6164029245 | 1.67 | 2.00 | |
| Pièce d'échappement 44/35-44/32 | ||||
| 83 | 1381691566 | 4.78 | 5.74 | |
| Tirant DF 700 | ||||
| 84 | 1385736475 | 122.46 | 146.95 | |
| Tuyau d'extraction | ||||
| 85 | 1381736535 | 4.78 | 5.74 | |
| Ressort de torsion | ||||
| 86 | 7051736618 | 7.58 | 9.10 | |
| Capuchon de couverture STM 1800 | ||||
| 87 | 1381736594 | 1.79 | 2.15 | |
| VIS DE GUIDAGE | ||||
| 90 | 1485735689 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 91 | 1381736330 | |||
| Câble m.fiche,2x1,0x2900 2xAH | ||||
| 92 | 8402736632 | 12.19 | 14.63 | |
| Vis | ||||
| 93 | 341702050 | 1.67 | 2.00 | |
| Set de réparation guide linéaire complet | ||||
| 96 | 1010739434 | 57.79 | 69.35 | |
| Rondelle d'étanchéité | ||||
| 97 | 7631738677 | 1.67 | 2.00 | |
| Manchon de ressort rotatif | ||||
| 98 | 1381736497 | 1.67 | 2.00 | |
| Ressort de compression | ||||
| 99 | 7051736413 | 1.67 | 2.00 | |
| Butée de profondeur | ||||
| 100 | 1380736787 | 7.58 | 9.10 | |
| Bouton rotatif D34 M6/8T bleu | ||||
| 101 | 1381736519 | 2.43 | 2.92 | |
| Plus disponible, pas de remplacement | ||||
| 102 | 6143736880 | |||
| Vis de préréglage hexagonale | ||||
| 103 | 6104220876 | 3.20 | 3.84 | |
| Articulation en biseau | ||||
| 104 | 1380736469 | 41.32 | 49.58 | |
| Levier de tension compl. KGS 216/254/315 Plus | ||||
| 105 | 1010739027 | 35.72 | 42.86 | |
| Pas d'informations disponibles, non commandable | ||||
| 106 | 141132000 | |||
| Rondelle | ||||
| 107 | 141156740 | 1.67 | 2.00 | |
| Support d'ouvrage complet | ||||
| 108 | 1010737440 | 57.79 | 69.35 | |
| Tandwieldeksel | ||||
| 109 | 343395700 | 35.72 | 42.86 | |
| Plaque indicatrice,Laser | ||||
| 110 | 338132080 | 1.79 | 2.15 | |
| Vleugelschroef | ||||
| 151 | 341704560 | 3.20 | 3.84 | |
| Pas d'informations disponibles, non commandable | ||||
| 152 | 399999990 | |||
| Pas d'informations disponibles, non commandable | ||||
| 153 | 399999990 | |||
| Guide anti-poussière, KGSplus | ||||
| 154 | 343431800 | 1.67 | 2.00 | |
| Axe | ||||
| 155 | 341059660 | 13.93 | 16.72 | |
| Huls links | ||||
| 156 | 341005920 | 12.19 | 14.63 | |
| Huls rechts | ||||
| 157 | 341005910 | 13.93 | 16.72 | |
| Rusthendel | ||||
| 170 | 343394090 | 10.82 | 12.98 | |
| PIÈCE D'EXTRÉMITÉ DE CONNEXION | ||||
| 171 | 1381212943 | 2.43 | 2.92 | |
| Bras d'onglet complet KGS 315 Plus | ||||
| 180 | 1010736192 | 207.90 | 249.48 | |
| Bras basculant complet, KGS 315 Plus | ||||
| 181 | 1010736214 | 184.50 | 221.40 | |
| #REF! | ||||
| 191 | 343030240 | 3.20 | 3.84 | |
