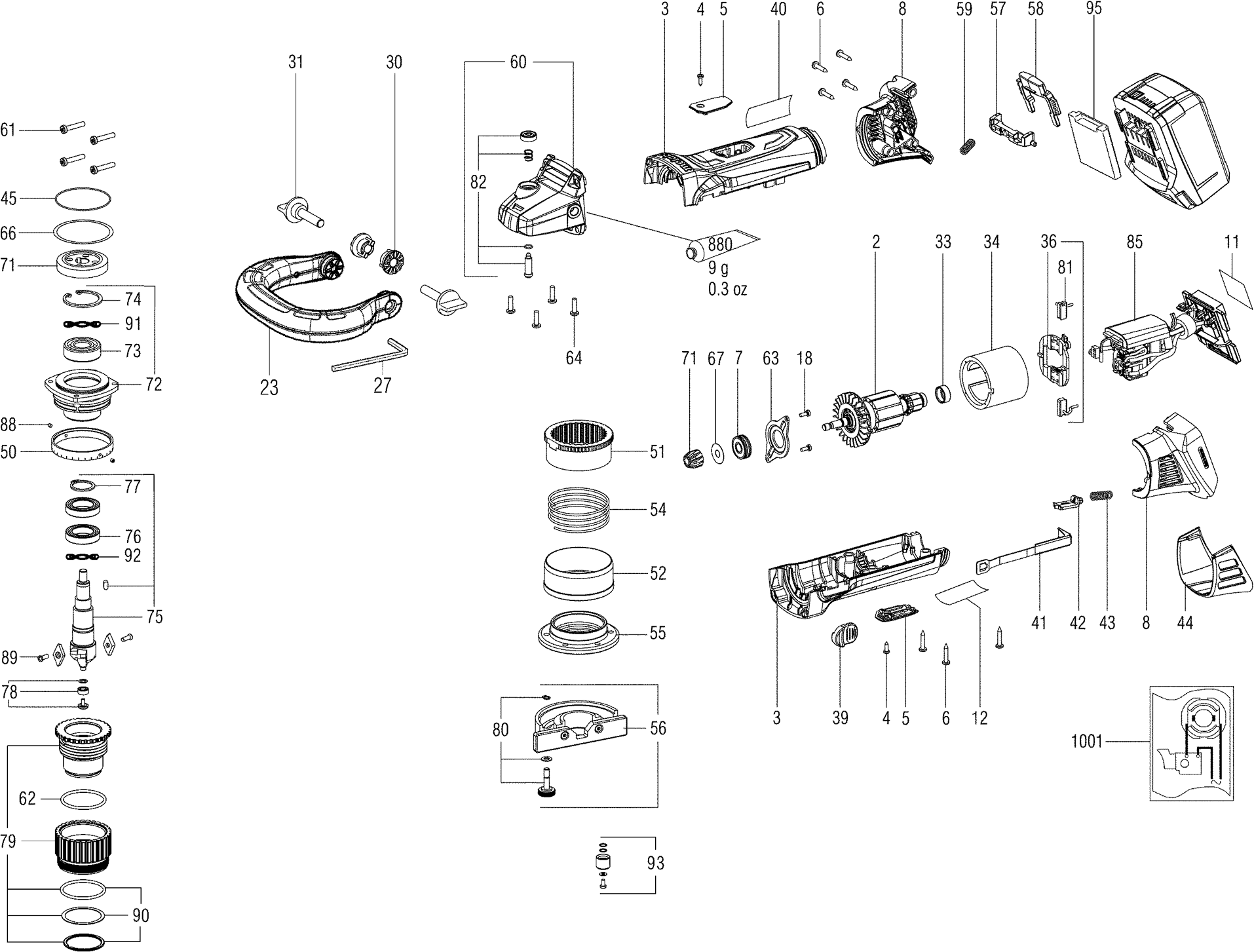

Dessins des Metabo 01754001 ( KFM18LTX3RF )


Dessins techniques 1

Dessins techniques 2

Liste de pièces de rechange des Metabo 01754001 ( KFM18LTX3RF )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Induit complet,18V
2 310010880 44.66 53.59

Carter du moteur
3 343398580 19.91 23.89

Vis tole avec tete bombee
4 141119900 1.38 1.66

Capuchon charbon
5 343398600 1.38 1.66

Vis tole avec tete bombee
6 141113180 1.38 1.66

Roulement billes, 8X 22X 7
7 143115060 5.40 6.48

Carter
8 343430690 8.16 9.79

Plaque signaletique
11 338065140 1.38 1.66

Plaque indicatrice Indication
12 338127220 3.42 4.10

Vis a tete bombee
18 141123990 1.38 1.66

Adaptateur Gauche
20 339137590 5.40 6.48

Adaptateur Droite
21 339137600 5.40 6.48

Disque d'arret
22 341071240 11.28 13.54

Poignee en forme d'etrier complet
23 343399690 17.32 20.78

Rondelle
24 141153390 1.38 1.66

Vis a tete cylindrique
25 141114590 1.56 1.87

Ecrou papillon
26 341111870 2.10 2.52

Cle male coudee
27 344161510 1.56 1.87

Boite en caoutchouc
33 344098740 1.38 1.66

Inducteur complet,2 pol.
34 311011880 49.61 59.53

Support charbon complet,18 V
36 316053210 11.28 13.54

Curseur de commande,H/L
39 343397810 1.38 1.66

Épuisé
40 399999990

Bielle d'attaque
41 339136560 2.82 3.38

Boulon d'arret
42 343398620 1.38 1.66

Ressort de pression
43 342003030 1.38 1.66

Filtre
44 343398890 5.40 6.48

Joint torique
45 143195320 1.38 1.66

Echelle graduee
50 341211520 29.70 35.64

Bague de reglage
51 341211530 92.73 111.28

Carter
52 341211540 74.36 89.23

Ressort de pression
54 342004080 14.96 17.95

Plaque de base
55 341211550 104.78 125.74

Butee parallele complet
56 316062870 111.60 133.92

Dispositif de verouillage
57 343430520 1.38 1.66

Curseur de commande
58 343430530 1.56 1.87

Ressort de pression
59 342003030 1.38 1.66

Carter du reducteur complet
60 316046070 22.28 26.74

Vis tole avec tete bombee
61 141117060 1.56 1.87

Joint torique
62 143191930 1.56 1.87

Plaque de fixation roulement
63 315417490 1.38 1.66

Vis a tete bombee
64 141124090 1.38 1.66

Disque de compensation
66 339011860 1.38 1.66

Roue conique avec pignon
71 316093360 24.80 29.76

Bride complet
72 316093280 104.78 125.74

Roulement billes
73 320054130 11.28 13.54

Circlip
74 141180390 1.56 1.87

Broche complet
75 316093290 320.60 384.72

Roulement billes
76 320054160 39.71 47.65

Circlip
77 141180130 1.38 1.66

Bague de contact complet
78 316093300 19.91 23.89

EMBRAYGE REGLAGE HAUTEUR cpl.
79 316093370 222.86 267.43

Vis complet
80 316093380 2.82 3.38

Épuisé
81 399999990

Dispositif d'arret de broche
82 316040610 2.82 3.38

Unite electronique,18V
85 343082750 104.78 125.74

Vis sans tete
88 141124550 1.38 1.66

Vis,Set
89 341723160 29.70 35.64

Borgring cpl.
90 316096620 12.43 14.92

Rondelle elastique
91 339007910 2.82 3.38

Rondelle elastique
92 339007920 2.82 3.38

Bague de contact complet
93 316066080 29.70 35.64

Chapeau
95 343439680 1.38 1.66

Tube de graisse
880 344130920 34.65 41.58

Épuisé
1001 338505280
