Dessins techniques et pièces de rechange Metabo GE 710 Plus

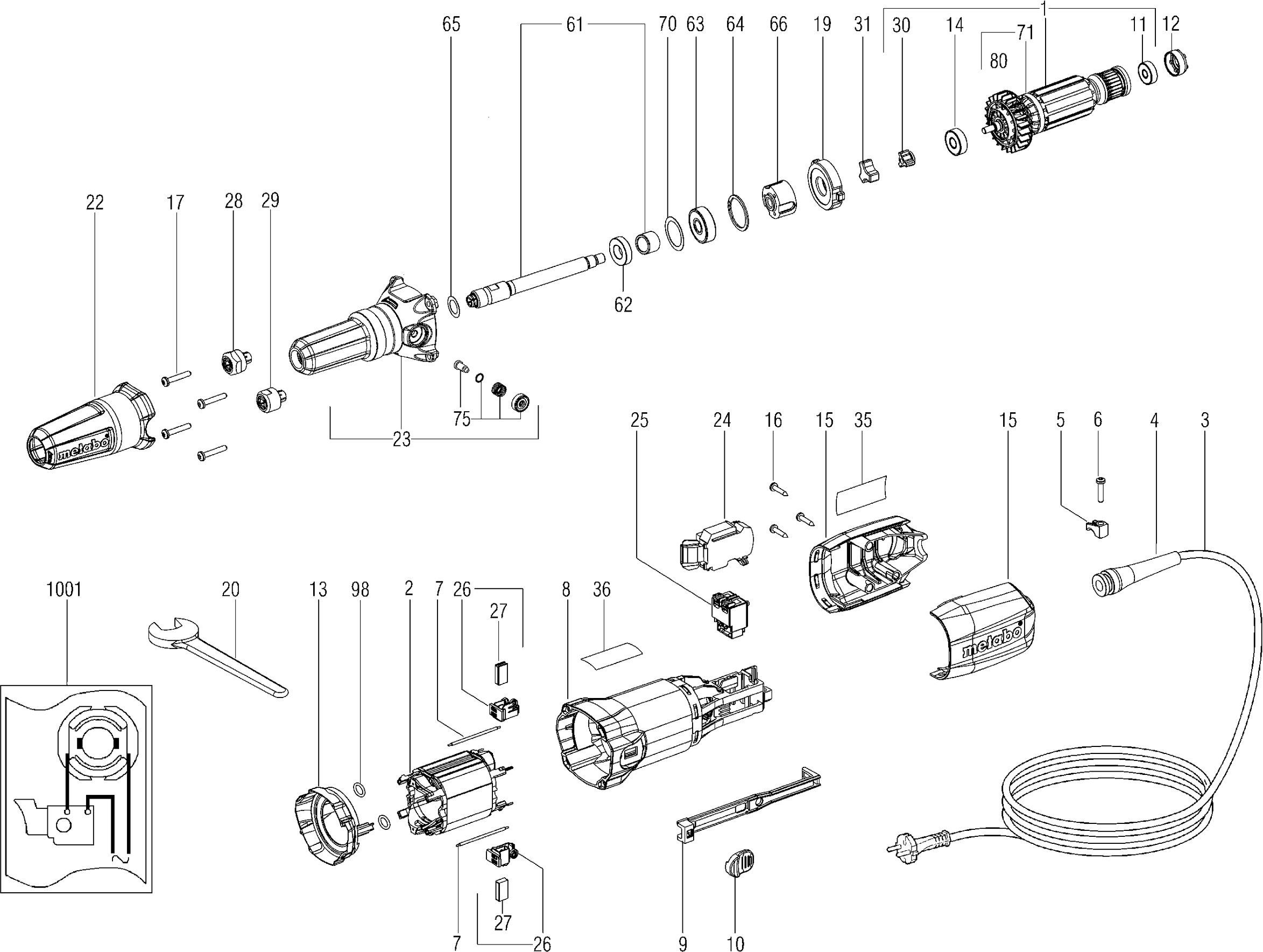

La référence 00616000 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.Dessins des METABO GE 710 Plus
Liste de pièces de rechange des Metabo GE 710 Plus
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
| Induit complet, 230V | ||||
| 1 | 316062280 | Induit complet, 230V | € 62.36 | |
| Inducteur complet | ||||
| 2 | 311012230 | Inducteur complet | € 22.43 | |
| Cable avec fiche male CEE | ||||
| 3 | 344493180 | Cable avec fiche male CEE | € 20.04 | |
| Enveloppe protect.de cable | ||||
| 4 | 344097360 | Enveloppe protect.de cable | € 1.45 | |
| Collier de cable | ||||
| 5 | 343362490 | Collier de cable | € 1.52 | |
| Vis tole avec tete bombee | ||||
| 6 | 141117060 | Vis tole avec tete bombee | € 1.52 | |
| Cordon complet | ||||
| 7 | 344498880 | Cordon complet | € 1.45 | |
| Carter du moteur | ||||
| 8 | 315013660 | Carter du moteur | € 10.89 | |
| Bielle d'attaque | ||||
| 9 | 343430940 | Bielle d'attaque | € 1.45 | |
| Curseur de commande,H/L | ||||
| 10 | 343397810 | Curseur de commande,H/L | € 1.45 | |
| Roulement billes,6x19x6 | ||||
| 11 | 143115690 | Roulement billes,6x19x6 | € 2.11 | |
| Boite en caoutchouc | ||||
| 12 | 344097870 | Boite en caoutchouc | € 1.45 | |
| Diffuseur | ||||
| 13 | 343436590 | Diffuseur | € 2.11 | |
| Roulement a billes, 8x22x7 | ||||
| 14 | 143114880 | Roulement a billes, 8x22x7 | € 2.83 | |
| Capuchon du moteur | ||||
| 15 | 343430910 | Capuchon du moteur | € 8.20 | |
| Vis tole avec tete bombee | ||||
| 16 | 141113180 | Vis tole avec tete bombee | € 1.45 | |
| Vis tole avec tete bombee | ||||
| 17 | 141117060 | Vis tole avec tete bombee | € 1.52 | |
| Bride de palier | ||||
| 19 | 315202620 | Bride de palier | € 15.04 | |
| Cle a fourche simple | ||||
| 20 | 344160400 | Cle a fourche simple | € 4.21 | |
| Poignee | ||||
| 22 | 344099150 | Poignee | € 6.68 | |
| Nez de broche complet | ||||
| 23 | 316051730 | Nez de broche complet | € 74.87 | |
| Unite electronique,230V | ||||
| 24 | 343082840 | Unite electronique,230V | € 34.87 | |
| Interrupteur | ||||
| 25 | 343409640 | Interrupteur | € 6.68 | |
| Support charbon complet arret,230V | ||||
| 26 | 316046890 | Support charbon complet arret,230V | € 10.89 | |
| Balai de charbon pair Arret | ||||
| 27 | 316046900 | Balai de charbon pair Arret | € 10.89 | |
| Commande impossible | ||||
| 28 | 399999990 | Commande impossible | ||
| Commande impossible | ||||
| 29 | 630820000 | Commande impossible | ||
| Entraineur | ||||
| 30 | 316062270 | Entraineur | € 13.65 | |
| amortisseur | ||||
| 31 | 344099140 | amortisseur | € 2.11 | |
| Plaque signaletique | ||||
| 35 | 338057490 | Plaque signaletique | € 1.45 | |
| Commande impossible | ||||
| 36 | 399999990 | Commande impossible | ||
| Nez de broche complet | ||||
| 61 | 316065220 | Nez de broche complet | € 44.92 | |
| Roulement a billes, | ||||
| 62 | 143115930 | Roulement a billes, | € 6.68 | |
| Roulement a billes,10x30x9 | ||||
| 63 | 143111090 | Roulement a billes,10x30x9 | € 13.65 | |
| Circlip | ||||
| 64 | 141180370 | Circlip | € 1.45 | |
| Disque de compensation | ||||
| 65 | 143115490 | Disque de compensation | € 1.45 | |
| Coupling | ||||
| 66 | 341071300 | Coupling | € 5.45 | |
| Disque de compensation | ||||
| 70 | 143115470 | Disque de compensation | € 1.45 | |
| Luefter mit Staubschutzkorb | ||||
| 71 | 316051700 | Luefter mit Staubschutzkorb | € 4.79 | |
| Verouillage de broche | ||||
| 75 | 316059800 | Verouillage de broche | € 9.66 | |
| Ventilateur | ||||
| 80 | 330002060 | Ventilateur | € 2.83 | |
| Joint torique | ||||
| 98 | 143195530 | Joint torique | € 1.45 | |
| Commande impossible | ||||
| 1001 | 338505710 | Commande impossible | ||
