Dessins techniques et pièces de rechange Metabo BAE 75

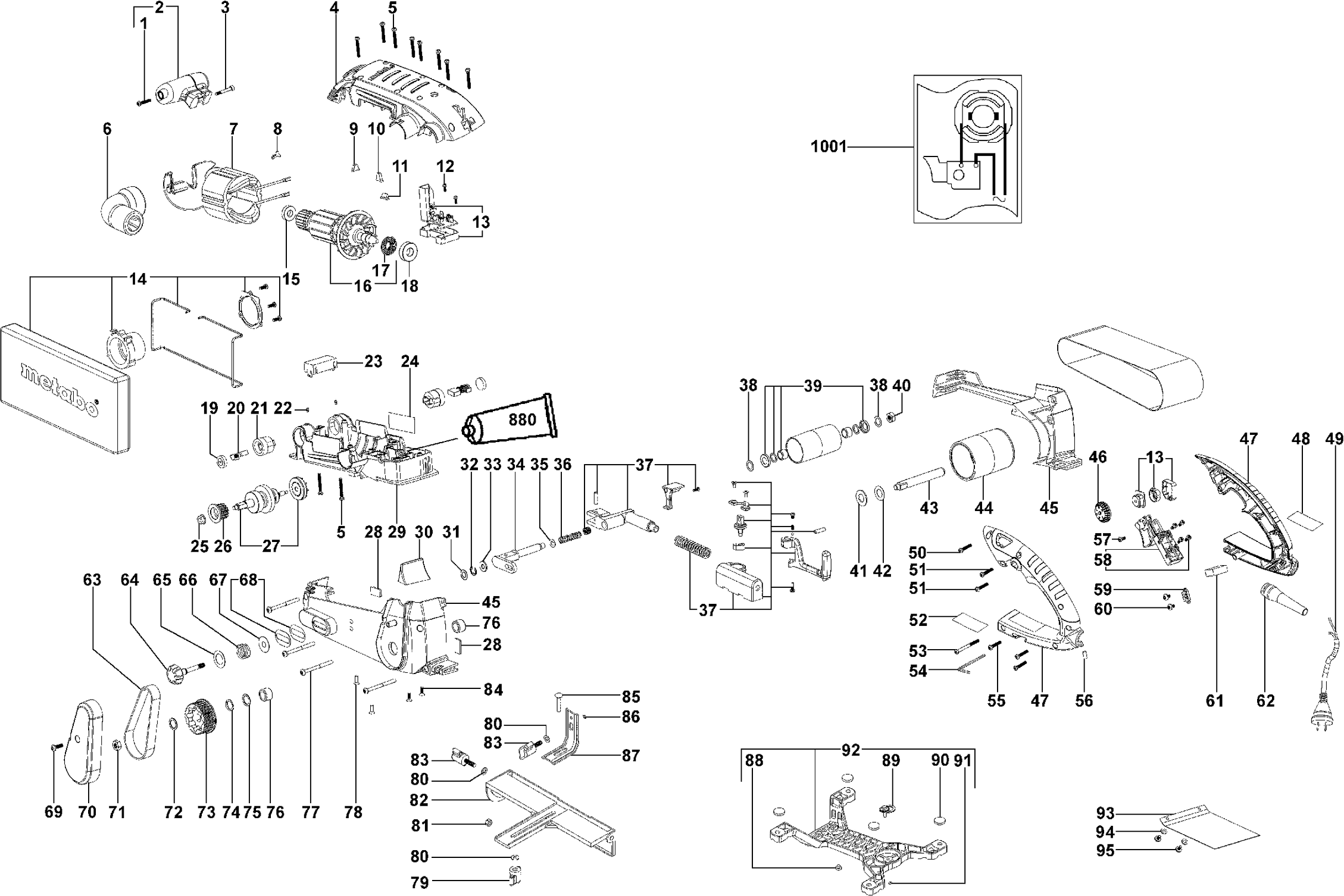

La référence 00375000 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.Dessins des METABO BAE 75
Liste de pièces de rechange des Metabo BAE 75
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
| Vis tole avec tete bombee | ||||
| 1 | 141123690 | Vis tole avec tete bombee | € 1.45 | |
| Poignee Supplementaire complet | ||||
| 2 | 316044330 | Poignee Supplementaire complet | € 8.20 | |
| Vis a tete cylindrique | ||||
| 3 | 141123700 | Vis a tete cylindrique | € 1.45 | |
| Couvercle carter du moteur | ||||
| 4 | 343397370 | Couvercle carter du moteur | € 20.04 | |
| Vis tole avec tete bombee | ||||
| 5 | 141123730 | Vis tole avec tete bombee | € 1.45 | |
| Raccord | ||||
| 6 | 344098610 | Raccord | € 4.21 | |
| Inducteur complet,230V | ||||
| 7 | 311011060 | Inducteur complet,230V | € 149.74 | |
| Bouchon caoutchouc 1 | ||||
| 8 | 343397410 | Bouchon caoutchouc 1 | € 1.45 | |
| Bouchon caoutchouc 2 | ||||
| 9 | 343397420 | Bouchon caoutchouc 2 | € 1.45 | |
| Bouchon caoutchouc 3 | ||||
| 10 | 343397430 | Bouchon caoutchouc 3 | € 1.45 | |
| Bouchon caoutchouc 4 | ||||
| 11 | 343397440 | Bouchon caoutchouc 4 | € 1.45 | |
| Vis a tete bombee | ||||
| 12 | 141110460 | Vis a tete bombee | € 1.45 | |
| Unite electronique | ||||
| 13 | 343081750 | Unite electronique | € 149.74 | |
| Sac a poussiere | ||||
| 14 | 316044120 | Sac a poussiere | € 13.65 | |
| Roulement à billes,10x22x6 | ||||
| 15 | 176112160 | Roulement à billes,10x22x6 | € 12.41 | |
| Induit complet,230V | ||||
| 16 | 310009580 | Induit complet,230V | € 173.90 | |
| Rondelle de centrifugation | ||||
| 17 | 343397460 | Rondelle de centrifugation | € 1.45 | |
| Roulement a billes,12x28x8 | ||||
| 18 | 143114800 | Roulement a billes,12x28x8 | € 12.41 | |
| Support charbon | ||||
| 19 | 343397480 | Support charbon | € 2.83 | |
| Balai de charbon pair | ||||
| 20 | 316044100 | Balai de charbon pair | € 12.41 | |
| Support charbon complet | ||||
| 21 | 316044110 | Support charbon complet | € 9.66 | |
| Vis sans tete 3x5 TX8 | ||||
| 22 | 341704360 | Vis sans tete 3x5 TX8 | € 1.45 | |
| Couvercle | ||||
| 23 | 343397470 | Couvercle | € 1.45 | |
| Plaque signaletique | ||||
| 24 | 338121670 | Plaque signaletique | € 1.45 | |
| Ecrou de serrage M8 | ||||
| 25 | 341032040 | Ecrou de serrage M8 | € 1.45 | |
| Poulie Petite | ||||
| 26 | 341201030 | Poulie Petite | € 8.20 | |
| Arbre menant complet | ||||
| 27 | 316044130 | Arbre menant complet | € 62.36 | |
| Plaque de butee | ||||
| 28 | 343380320 | Plaque de butee | € 1.45 | |
| Carter du moteur | ||||
| 29 | 343397380 | Carter du moteur | € 17.44 | |
| Poignee | ||||
| 30 | 343397450 | Poignee | € 1.45 | |
| Rondelle 9x17x0,5 | ||||
| 31 | 339007230 | Rondelle 9x17x0,5 | € 1.45 | |
| Rondelle d'arret | ||||
| 32 | 141155400 | Rondelle d'arret | € 1.45 | |
| Rondelle 7/64x5/8x1/16 | ||||
| 33 | 339007260 | Rondelle 7/64x5/8x1/16 | € 1.45 | |
| Axe | ||||
| 34 | 341540180 | Axe | € 15.04 | |
| Rondelle | ||||
| 35 | 141152070 | Rondelle | € 1.45 | |
| Ressort de pression | ||||
| 36 | 342003600 | Ressort de pression | € 1.45 | |
| Dispositif de fixation complet | ||||
| 37 | 316044140 | Dispositif de fixation complet | € 74.87 | |
| Rondelle 10,2 X 14,8X 0,5 | ||||
| 38 | 141153920 | Rondelle 10,2 X 14,8X 0,5 | € 1.45 | |
| Rouleau complet | ||||
| 39 | 316044300 | Rouleau complet | € 34.87 | |
| Ecrou a six pans Avec Flasque,M8x1,25 | ||||
| 40 | 341102170 | Ecrou a six pans Avec Flasque,M8x1,25 | € 1.45 | |
| Anneau en feutre,12x22x2 | ||||
| 41 | 143115210 | Anneau en feutre,12x22x2 | € 1.45 | |
| Rondelle 12x24x0,4 | ||||
| 42 | 339007270 | Rondelle 12x24x0,4 | € 1.45 | |
| Goupille cannelee bombee | ||||
| 43 | 341147940 | Goupille cannelee bombee | € 9.66 | |
| Rouleau complet | ||||
| 44 | 316044310 | Rouleau complet | € 40.00 | |
| Couvercle de carter | ||||
| 45 | 315417190 | Couvercle de carter | € 112.26 | |
| Roue d'arret | ||||
| 46 | 343397560 | Roue d'arret | € 2.83 | |
| Poignee 2 Partie | ||||
| 47 | 343397400 | Poignee 2 Partie | € 20.04 | |
| Commande impossible | ||||
| 48 | 399999990 | Commande impossible | ||
| Cable with Cee-Stecker | ||||
| 49 | 344497890 | Cable with Cee-Stecker | € 24.95 | |
| Vis tole avec tete bombee | ||||
| 50 | 141123770 | Vis tole avec tete bombee | € 1.45 | |
| Vis tole avec tete bombee | ||||
| 51 | 141123760 | Vis tole avec tete bombee | € 1.45 | |
| Plaque signaletique | ||||
| 52 | 338052160 | Plaque signaletique | € 1.45 | |
| Vis tole avec tete bombee | ||||
| 53 | 141123790 | Vis tole avec tete bombee | € 1.45 | |
| Cle male coudee | ||||
| 54 | 344161540 | Cle male coudee | € 1.52 | |
| Vis tole avec tete bombee | ||||
| 55 | 141123690 | Vis tole avec tete bombee | € 1.45 | |
| Bouchon caoutchouc 5x10,2 | ||||
| 56 | 344098590 | Bouchon caoutchouc 5x10,2 | € 1.45 | |
| Vis tole avec tete bombee | ||||
| 57 | 141123710 | Vis tole avec tete bombee | € 1.45 | |
| Interrupteur | ||||
| 58 | 343408970 | Interrupteur | € 40.00 | |
| Collier de cable | ||||
| 59 | 339134160 | Collier de cable | € 1.45 | |
| Vis tole avec tete bombee | ||||
| 60 | 141123720 | Vis tole avec tete bombee | € 1.45 | |
| Condensateur | ||||
| 61 | 343254540 | Condensateur | € 4.21 | |
| Enveloppe protect.de cable | ||||
| 62 | 344101140 | Enveloppe protect.de cable | € 2.11 | |
| Courroie S5M285 | ||||
| 63 | 344260310 | Courroie S5M285 | € 20.04 | |
| Vis de reglage | ||||
| 64 | 341704370 | Vis de reglage | € 4.21 | |
| Rondelle 16,2x20x0,5 | ||||
| 65 | 339007200 | Rondelle 16,2x20x0,5 | € 1.45 | |
| Ressort de pression | ||||
| 66 | 342003590 | Ressort de pression | € 1.45 | |
| Rondelle 8,5x24x0,5 | ||||
| 67 | 339007220 | Rondelle 8,5x24x0,5 | € 1.45 | |
| Tole de guidage | ||||
| 68 | 339134150 | Tole de guidage | € 1.45 | |
| Vis tole avec tete bombee | ||||
| 69 | 141123800 | Vis tole avec tete bombee | € 1.45 | |
| Protecteur de courroie | ||||
| 70 | 343397390 | Protecteur de courroie | € 3.48 | |
| Ecrou a six pans | ||||
| 71 | 141131010 | Ecrou a six pans | € 1.45 | |
| Rondelle 8,4x18x0,5 | ||||
| 72 | 339007250 | Rondelle 8,4x18x0,5 | € 1.45 | |
| Poulie | ||||
| 73 | 341201040 | Poulie | € 9.66 | |
| wave washer | ||||
| 74 | 143115220 | wave washer | € 1.45 | |
| Rondelle 12x19x0,5 | ||||
| 75 | 339007240 | Rondelle 12x19x0,5 | € 1.45 | |
| Douille d'aiguille | ||||
| 76 | 143115200 | Douille d'aiguille | € 4.21 | |
| Vis a tete bombee | ||||
| 77 | 141123740 | Vis a tete bombee | € 1.45 | |
| Vis a tete bombee | ||||
| 78 | 141119860 | Vis a tete bombee | € 1.52 | |
| Ecrou papillon | ||||
| 79 | 341102180 | Ecrou papillon | € 2.11 | |
| Rondelle | ||||
| 80 | 339011790 | Rondelle | € 1.45 | |
| Ecrou a six pans | ||||
| 81 | 141130100 | Ecrou a six pans | € 1.45 | |
| Butee complet | ||||
| 82 | 316044340 | Butee complet | € 40.00 | |
| Vis a papillon | ||||
| 83 | 341704460 | Vis a papillon | € 2.11 | |
| Vis tole avec tete bombee | ||||
| 84 | 141123760 | Vis tole avec tete bombee | € 1.45 | |
| Vis tole avec tete bombee | ||||
| 85 | 141123810 | Vis tole avec tete bombee | € 1.45 | |
| Joint torique | ||||
| 86 | 143190060 | Joint torique | € 1.45 | |
| Equerre | ||||
| 87 | 339134220 | Equerre | € 8.20 | |
| Bouchon caoutchouc | ||||
| 88 | 344098620 | Bouchon caoutchouc | € 1.45 | |
| Vis | ||||
| 89 | 341704450 | Vis | € 2.11 | |
| Pied en caoutchouc | ||||
| 90 | 339040960 | Pied en caoutchouc | € 1.45 | |
| Joint torique | ||||
| 91 | 143195250 | Joint torique | € 1.45 | |
| Pied complet | ||||
| 92 | 316044320 | Pied complet | € 40.00 | |
| Tole de glissement | ||||
| 93 | 341148030 | Tole de glissement | € 6.50 | |
| Rondelle de securite | ||||
| 94 | 141150260 | Rondelle de securite | € 1.45 | |
| Vis a tete bombee | ||||
| 95 | 141122220 | Vis a tete bombee | € 1.52 | |
| Commande impossible | ||||
| 1001 | 338504910 | Commande impossible | ||
