Dessins techniques et pièces de rechange Metabo ASR 50 M SC

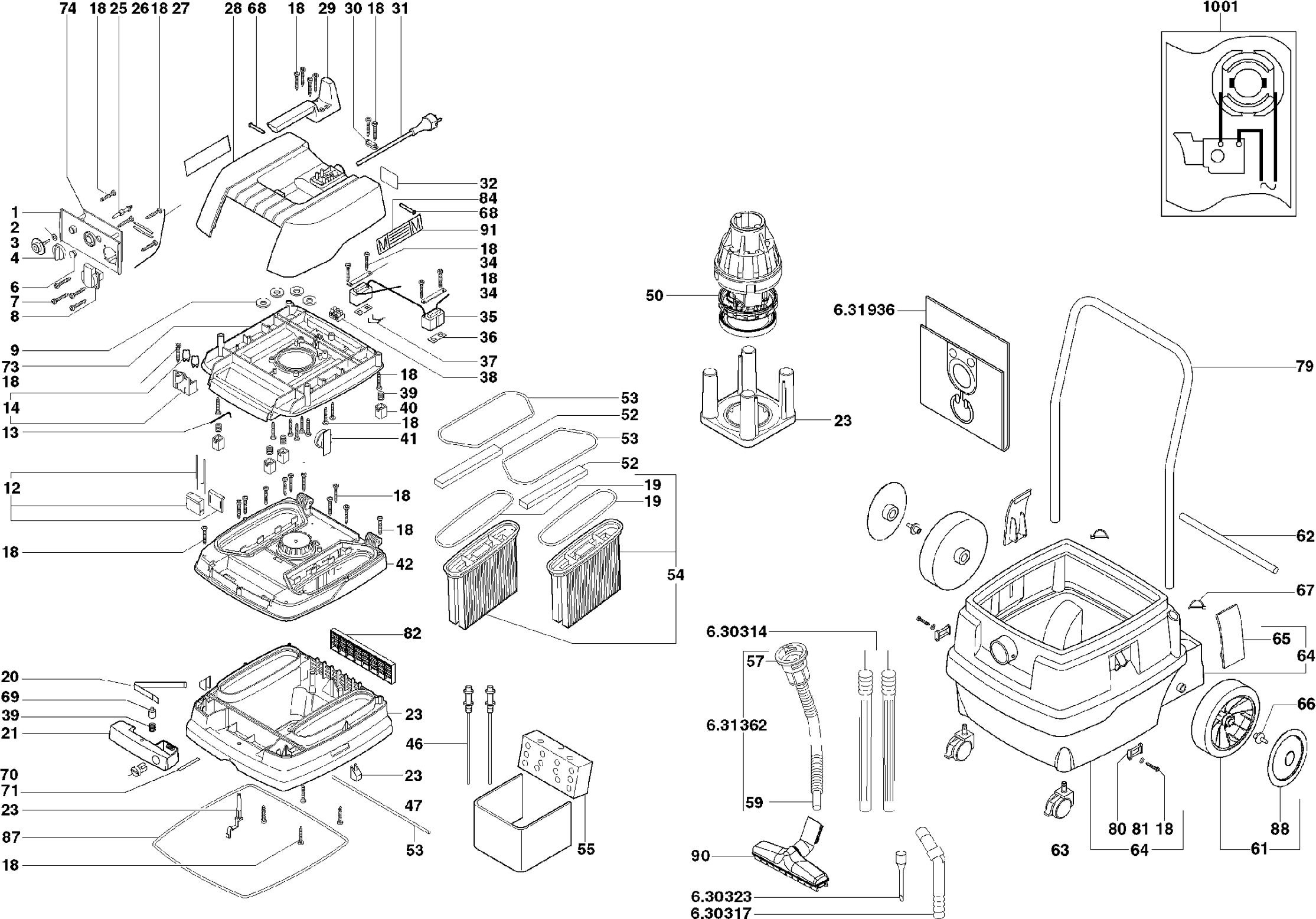

La référence 02045000 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.Dessins des METABO ASR 50 M SC
Liste de pièces de rechange des Metabo ASR 50 M SC
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
| Platine avant | ||||
| 1 | 343378360 | Platine avant | € 9.66 | |
| Disque a cliquet | ||||
| 2 | 339005680 | Disque a cliquet | € 1.52 | |
| Buton tournant | ||||
| 3 | 343377570 | Buton tournant | € 9.66 | |
| Manette de commande | ||||
| 4 | 343378370 | Manette de commande | € 3.48 | |
| Globe transparent | ||||
| 6 | 343072320 | Globe transparent | € 9.66 | |
| Prise femelle de machine | ||||
| 8 | 344492340 | Prise femelle de machine | € 22.43 | |
| Rondelle | ||||
| 9 | 341147580 | Rondelle | € 1.45 | |
| Commande impossible | ||||
| 12 | 316034210 | Commande impossible | ||
| Fil de contact | ||||
| 13 | 339131340 | Fil de contact | € 1.45 | |
| Commande impossible | ||||
| 14 | 316034240 | Commande impossible | ||
| Vis a panneau | ||||
| 18 | 141120130 | Vis a panneau | € 1.52 | |
| Commande impossible | ||||
| 19 | 339012360 | Commande impossible | ||
| Ressort a lames | ||||
| 20 | 342002960 | Ressort a lames | € 2.11 | |
| Verrouillage | ||||
| 21 | 343377410 | Verrouillage | € 15.04 | |
| Embase complet | ||||
| 23 | 316034200 | Embase complet | € 112.26 | |
| Goupille cannelee bombee | ||||
| 25 | 341147570 | Goupille cannelee bombee | € 2.83 | |
| Ressort de commande | ||||
| 26 | 342002970 | Ressort de commande | € 2.83 | |
| Tuyeau de depression | ||||
| 27 | 344096320 | Tuyeau de depression | € 2.11 | |
| Couvercle | ||||
| 28 | 343377450 | Couvercle | € 24.95 | |
| Poignee | ||||
| 29 | 343377460 | Poignee | € 10.89 | |
| Collier de cable | ||||
| 30 | 343378310 | Collier de cable | € 1.45 | |
| Cable Avec Fiche male,230V | ||||
| 31 | 344530060 | Cable Avec Fiche male,230V | € 49.91 | |
| Plaque signaletique | ||||
| 32 | 338060780 | Plaque signaletique | € 1.45 | |
| Tole de retenue | ||||
| 34 | 339131680 | Tole de retenue | € 1.52 | |
| Secoueur | ||||
| 35 | 343072340 | Secoueur | € 124.39 | |
| Joint | ||||
| 36 | 344093420 | Joint | € 1.52 | |
| Etrier de contact | ||||
| 37 | 339131320 | Etrier de contact | € 1.45 | |
| Borne plate | ||||
| 38 | 343050030 | Borne plate | € 1.52 | |
| Ressort de pression | ||||
| 39 | 342001850 | Ressort de pression | € 1.52 | |
| Membre de pression | ||||
| 40 | 341147560 | Membre de pression | € 1.45 | |
| Genouillere | ||||
| 41 | 341147670 | Genouillere | € 93.30 | |
| Carter du moteur | ||||
| 42 | 343377390 | Carter du moteur | € 44.92 | |
| Electrode complet | ||||
| 46 | 316037940 | Electrode complet | € 4.21 | |
| Amortisseur | ||||
| 47 | 344101240 | Amortisseur | € 4.21 | |
| Bague d'etancheite | ||||
| 51 | 344093030 | Bague d'etancheite | € 8.20 | |
| Filtre protecteur | ||||
| 52 | 344101280 | Filtre protecteur | € 2.83 | |
| Filtre à plis | ||||
| 54 | 631934000 | Filtre à plis | € 135.10 | |
| Amortisseur | ||||
| 55 | 344101250 | Amortisseur | € 17.44 | |
| Tuyaux d'aspiration | ||||
| 56 | 630314000 | Tuyaux d'aspiration | € 39.69 | |
| Douille raccord mobile | ||||
| 57 | 343373980 | Douille raccord mobile | € 12.41 | |
| Flexible d'aspiratin 35 mm, 4 m | ||||
| 58 | 631370000 | Flexible d'aspiratin 35 mm, 4 m | € 275.46 | |
| Raccord Metabo | ||||
| 59 | 630798000 | Raccord Metabo | € 35.51 | |
| Roue | ||||
| 61 | 343378410 | Roue | € 17.44 | |
| Axe | ||||
| 62 | 341515010 | Axe | € 17.44 | |
| Roue directrice | ||||
| 63 | 341250120 | Roue directrice | € 12.41 | |
| Recipient avec couvercle | ||||
| 64 | 316032900 | Recipient avec couvercle | € 298.07 | |
| Fermeture | ||||
| 65 | 343378390 | Fermeture | € 9.66 | |
| Cache | ||||
| 66 | 343369660 | Cache | € 1.52 | |
| Connécteur | ||||
| 67 | 341147650 | Connécteur | € 8.20 | |
| Boulon de palier | ||||
| 68 | 341514990 | Boulon de palier | € 2.83 | |
| Bouton de verouillage | ||||
| 69 | 341147590 | Bouton de verouillage | € 2.83 | |
| Dispositif de verouillage | ||||
| 70 | 343378320 | Dispositif de verouillage | € 2.83 | |
| Ressort | ||||
| 71 | 342021810 | Ressort | € 8.20 | |
| Plaque de support | ||||
| 73 | 343377560 | Plaque de support | € 49.91 | |
| Platine éléctronique | ||||
| 74 | 343078330 | Platine éléctronique | € 248.90 | |
| Fermeture | ||||
| 76 | 343377360 | Fermeture | € 2.83 | |
| Support METABOX | ||||
| 77 | 343377350 | Support METABOX | € 29.95 | |
| Etrier | ||||
| 79 | 341147640 | Etrier | € 74.87 | |
| Genouillere | ||||
| 80 | 341147630 | Genouillere | € 1.52 | |
| Rondelle | ||||
| 81 | 341147680 | Rondelle | € 1.45 | |
| Grille de protection | ||||
| 82 | 343378340 | Grille de protection | € 10.89 | |
| sacs filtrants en non-tissé - 45-50 | ||||
| 83 | 630359000 | sacs filtrants en non-tissé - 45-50 | € 94.38 | |
| Plaque indicatrice | ||||
| 84 | 338117060 | Plaque indicatrice | € 6.68 | |
| Caoutchouc | ||||
| 87 | 344096390 | Caoutchouc | € 6.68 | |
| sacs filtrants PE -35/50 l | ||||
| 88 | 630325000 | sacs filtrants PE -35/50 l | € 98.98 | |
| Suceur pour sol | ||||
| 90 | 343436630 | Suceur pour sol | € 44.92 | |
| Commande impossible | ||||
| 91 | 144208690 | Commande impossible | ||
| Commande impossible | ||||
| 1001 | 338504310 | Commande impossible | ||
