Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 02169000 ( ASE18 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Metabo 02169000 ( ASE18 )

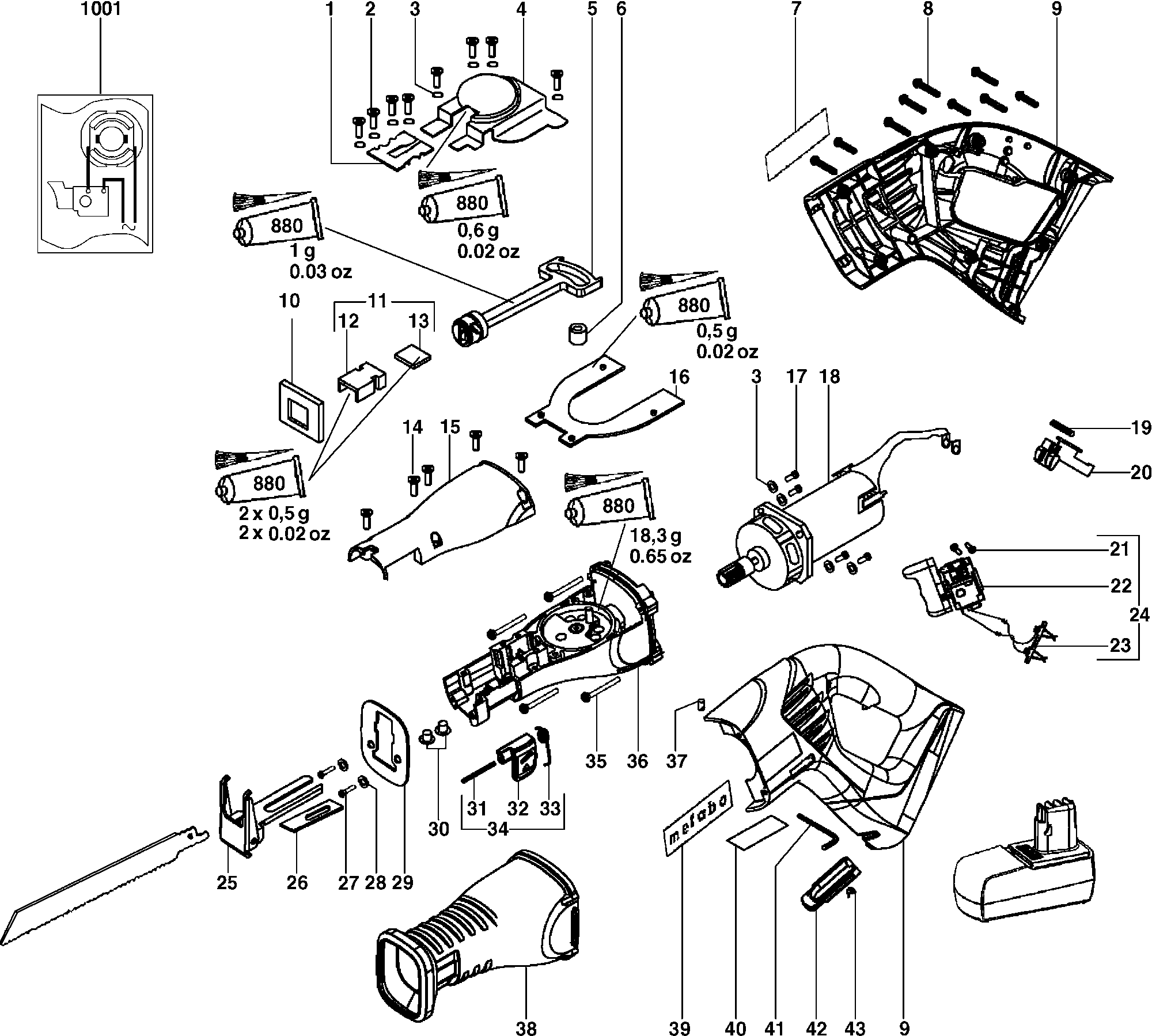

Dessins techniques 1

Dessins techniques 2

Liste de pièces de rechange des Metabo 02169000 ( ASE18 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Tole de recouvrement 2
1 339132670 3.89 4.67

Vis a tete bombee
2 141110540 1.58 1.90

Rondelle
3 339006850 1.58 1.90

Tole de recouvrement 1
4 339132660 10.82 12.98

Tige de poussoir complete
5 316039180 91.36 109.63

Roulement A Aiguilles
6 320050580 9.24 11.09

Épuisé
7 338046660

Épuisé
8 341704010

Épuisé
9 343391150

Plaque en feutre
10 344070860 1.58 1.90

Guidage
11 316039160 19.67 23.60

Support de guidage superieur
12 341070410 3.89 4.67

Support de guidage inferieur
13 341070420 2.38 2.86

Vis a tete bombee
14 141115950 1.58 1.90

Couvercle d'engrenages
15 343391860 10.82 12.98

Guide de fourche
16 339132650 9.24 11.09

Vis
17 341703990 1.58 1.90

Épuisé
18 316039210

Ressort de pression
19 342003310 1.58 1.90

Épuisé
20 343391850

Épuisé
22 343408250

Épuisé
23 339131890

Épuisé
24 316039220

Butee complet
25 316039230 16.94 20.33

Butee d'arret
26 339132620 4.68 5.62

Vis
27 341703980 1.58 1.90

Rondelle de sécurité
28 342022020 1.58 1.90

Tole de butee
29 339132630 6.14 7.37

Vis
30 341704020 1.78 2.14

Goupille de serrage
31 341520120 1.58 1.90

Levier
32 343391870 2.38 2.86

Ressort de torsion
33 342021990 1.58 1.90

Unite de blocage complete
34 316039150 7.52 9.02

Vis a tete bombee M4x25
35 341703960 1.78 2.14

Carter du reducteur
36 316039140 223.06 267.67

Bouchon caoutchouc
37 344097270 1.58 1.90

Carter en caoutchouc
38 344097260 16.94 20.33

Plaque "Metabo",08 52x22
39 338122160 1.58 1.90

Épuisé
40 399999990

Cle male coudee
41 344161520 1.78 2.14

Épuisé
42 343390440

Ressort a branches
43 342021670 1.58 1.90

Tube de graisse GF 001
880 344130270 11.20 13.44
