Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita UR3500'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

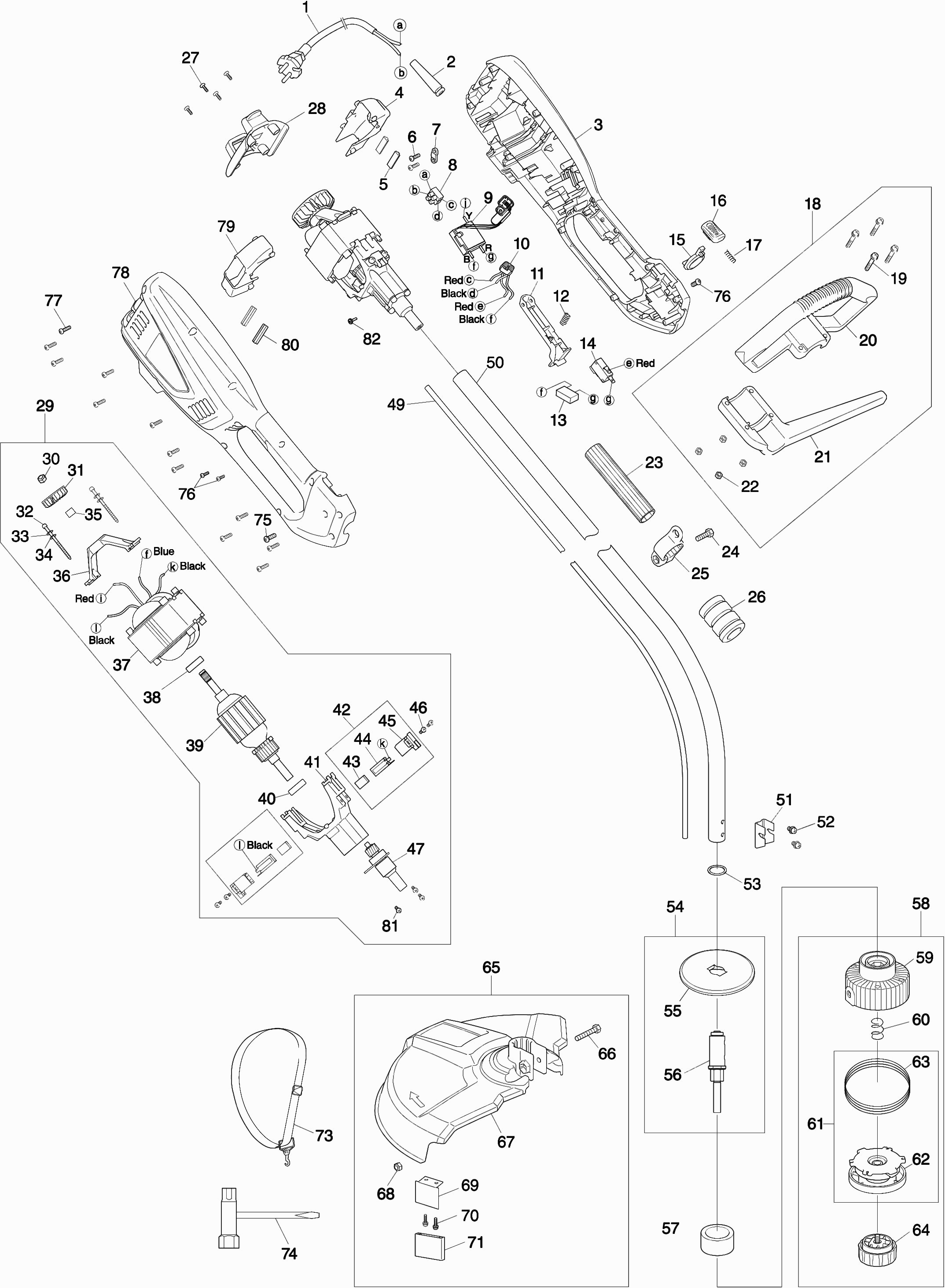

Dessins des Makita UR3500
Liste de pièces de rechange des Makita UR3500
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Cordon d'alimentation 2x1.00 0.3mtr | ||||
| 001 | 665877-6 | 2.80 | 3.36 | |
| Protection pour câble réseau | ||||
| 002 | YA00000516 | 0.83 | 1.00 | |
| Carter | ||||
| 003 | YA00000660 | 31.61 | 37.93 | |
| Boîtier de ventilateur gauche | ||||
| 004 | YA00000562 | 1.24 | 1.49 | |
| Support | ||||
| 005 | YA00000514 | 0.83 | 1.00 | |
| Vis à tarauder | ||||
| 006 | YA00000618 | 0.83 | 1.00 | |
| Soulageur de contrainte | ||||
| 007 | YA00000547 | 0.83 | 1.00 | |
| Borne de couronne Et101C | ||||
| 008 | YA00000501 | 0.83 | 1.00 | |
| Unité de Connexion Et101c | ||||
| 009 | YA00000643 | 18.76 | 22.51 | |
| Bobine | ||||
| 010 | YA00000499 | 3.22 | 3.86 | |
| Bouton de commande | ||||
| 011 | YA00000554 | 0.83 | 1.00 | |
| Ressort | ||||
| 012 | YA00000513 | 0.83 | 1.00 | |
| Condensateur | ||||
| 013 | YA00000498 | 1.02 | 1.22 | |
| Commutateur | ||||
| 014 | YA00000555 | 2.44 | 2.93 | |
| Rondelle d'ajustage | ||||
| 015 | YA00000539 | 0.83 | 1.00 | |
| Bouton-poussoir | ||||
| 016 | YA00000525 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 017 | YA00000511 | 0.83 | 1.00 | |
| Poignée "d" | ||||
| 018 | YA00000620 | 11.16 | 13.39 | |
| Boulon a tete bombee | ||||
| 019 | YA00000621 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 020 | YA00000564 | |||
| Pas d'informations disponibles, non commandable | ||||
| 021 | YA00000563 | |||
| Anneau de retenue m5 | ||||
| 022 | YA00000622 | 0.83 | 1.00 | |
| Gaine Isolante | ||||
| 023 | YA00000623 | 1.43 | 1.72 | |
| Vis mét. ck M6x20mm | ||||
| 024 | YA00000624 | 0.83 | 1.00 | |
| Oeil de levage | ||||
| 025 | YA00000541 | 1.72 | 2.06 | |
| Bague D'amortissement | ||||
| 026 | YA00000521 | 3.22 | 3.86 | |
| Parker | ||||
| 027 | YA00000453 | 0.83 | 1.00 | |
| COUVERCLE ARRIERE | ||||
| 028 | YA00000560 | 2.80 | 3.36 | |
| Assemblage du moteur | ||||
| 029 | YA00000645 | 127.41 | 152.89 | |
| Écrou de sécurité M6 | ||||
| 030 | YA00000627 | 0.83 | 1.00 | |
| Ventilateur | ||||
| 031 | YA00000507 | 1.21 | 1.45 | |
| Boulon de champ | ||||
| 032 | YA00000538 | 0.83 | 1.00 | |
| Rondelle Elastique | ||||
| 033 | YA00000523 | 0.83 | 1.00 | |
| Rondelle | ||||
| 034 | YA00000524 | 0.83 | 1.00 | |
| Coussinet | ||||
| 035 | YA00000531 | 1.02 | 1.22 | |
| Support arrière | ||||
| 036 | YA00000526 | 3.20 | 3.84 | |
| Pas d'informations disponibles, non commandable | ||||
| 037 | YA00000506 | |||
| Pas d'informations disponibles, non commandable | ||||
| 038 | YA00000431 | |||
| Pas d'informations disponibles, non commandable | ||||
| 039 | YA00000646 | |||
| Palier | ||||
| 040 | YA00000430 | 3.55 | 4.26 | |
| Support avant | ||||
| 041 | YA00000629 | 14.24 | 17.09 | |
| Ensemble de balais de charbon Et101c | ||||
| 042 | YA00000489 | 4.58 | 5.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 043 | YA00000504 | |||
| Pas d'informations disponibles, non commandable | ||||
| 044 | YA00000502 | |||
| Pas d'informations disponibles, non commandable | ||||
| 045 | YA00000503 | |||
| Vis,M4x12 | ||||
| 046 | YA00000630 | 0.83 | 1.00 | |
| Arbre D'entrainement | ||||
| 047 | YA00000483 | 17.90 | 21.48 | |
| Arbre | ||||
| 049 | YA00000551 | 8.46 | 10.15 | |
| Acier | ||||
| 050 | YA00000495 | 31.62 | 37.94 | |
| Tole De Construction | ||||
| 051 | YA00000527 | 1.21 | 1.45 | |
| Set de vis | ||||
| 052 | YA00000647 | 0.83 | 1.00 | |
| Rondelle | ||||
| 053 | YA00000534 | 0.83 | 1.00 | |
| Arbre d'entraînement complet | ||||
| 054 | YA00000485 | 20.76 | 24.91 | |
| Pas d'informations disponibles, non commandable | ||||
| 055 | YA00000432 | |||
| Pas d'informations disponibles, non commandable | ||||
| 056 | YA00000648 | |||
| Joint d'étanchéité | ||||
| 057 | YA00000568 | 0.83 | 1.00 | |
| Draadkop 2x2,0 T+G | ||||
| 058 | YA00000649 | 7.53 | 9.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 059 | YA00000650 | |||
| Pas d'informations disponibles, non commandable | ||||
| 060 | YA00000512 | |||
| Pas d'informations disponibles, non commandable | ||||
| 061 | YA00000651 | |||
| Pas d'informations disponibles, non commandable | ||||
| 062 | YA00000476 | |||
| Pas d'informations disponibles, non commandable | ||||
| 063 | YA00000635 | |||
| Pas d'informations disponibles, non commandable | ||||
| 064 | YA00000652 | |||
| Protecteur | ||||
| 065 | YA00000653 | 9.52 | 11.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 066 | YA00000654 | |||
| Pas d'informations disponibles, non commandable | ||||
| 067 | YA00000544 | |||
| Écrou de sécurité M6 | ||||
| 068 | YA00000627 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 069 | YA00000529 | |||
| Vis de Blocage | ||||
| 070 | YA00000655 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 071 | YA00000518 | |||
| Cordon de transport | ||||
| 073 | YA00000639 | 4.37 | 5.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 074 | YA00000437 | |||
| VIS C M4X34 | ||||
| 075 | YA00000451 | 0.83 | 1.00 | |
| Vis M5X14 | ||||
| 075 | YA00000640 | 0.83 | 1.00 | |
| Vis Autotaraudeuse | ||||
| 076 | YA00000641 | 0.83 | 1.00 | |
| Parker St4,2 | ||||
| 077 | YA00000656 | 0.83 | 1.00 | |
| Carter | ||||
| 078 | YA00000660 | 31.61 | 37.93 | |
| Carter de ventilateur droit | ||||
| 079 | YA00000561 | 0.83 | 1.00 | |
| Support | ||||
| 080 | YA00000514 | 0.83 | 1.00 | |
| Vis,M4x12 | ||||
| 081 | YA00000630 | 0.83 | 1.00 | |
| Vis Met. M3 | ||||
| 082 | YA00000657 | 0.83 | 1.00 | |
