Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita UC016G'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

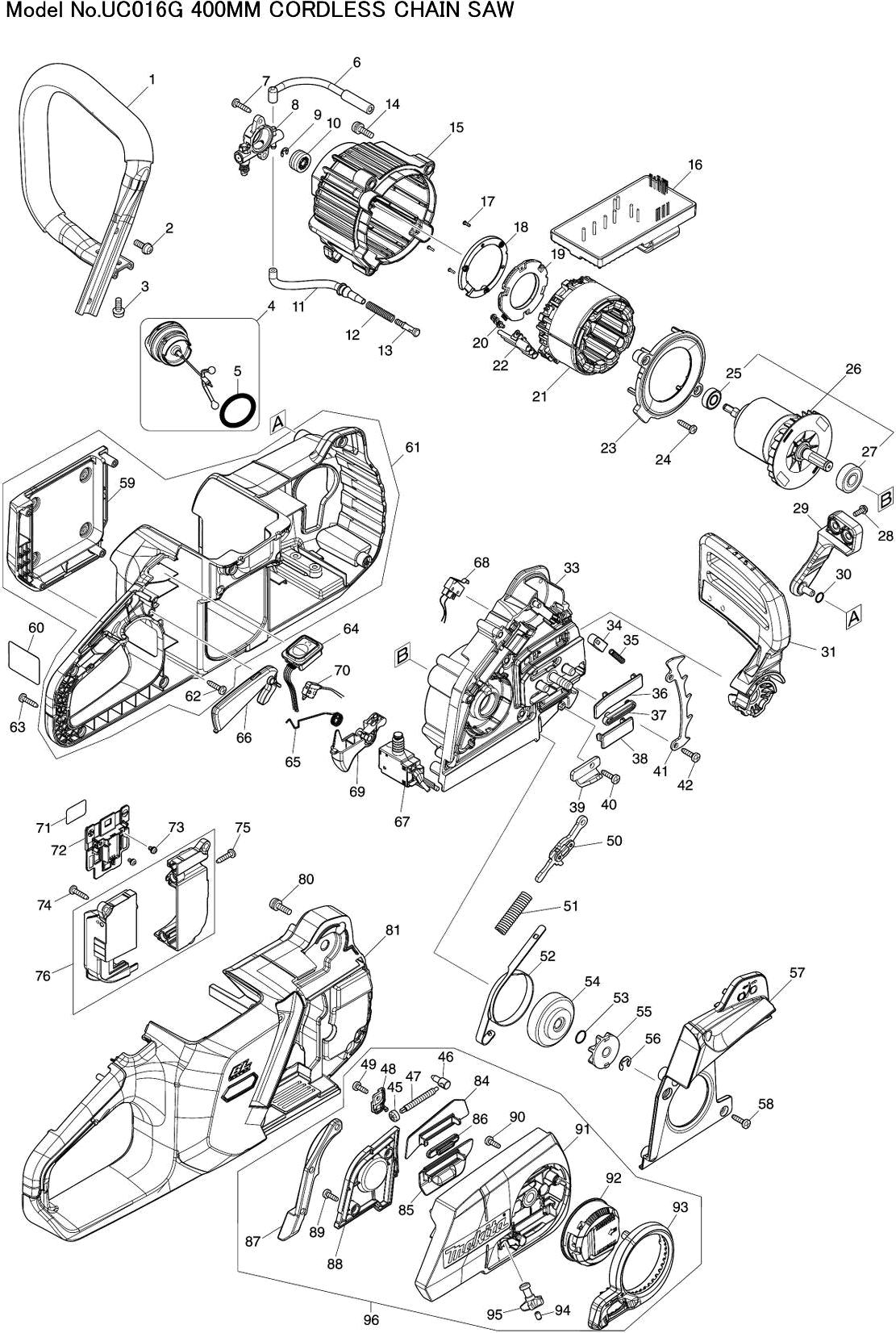

Dessins des Makita UC016G
Liste de pièces de rechange des Makita UC016G
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Poignée UC010G | ||||
| 001 | 327932-9 | 22.00 | 26.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 002 | 911218-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 003 | 911218-7 | |||
| Bouchon de réservoir UC002G | ||||
| 004 | 122A77-2 | 13.20 | 15.84 | |
| O-Anneau 29,5mm A | ||||
| 005 | 213831-0 | 1.20 | 1.44 | |
| O-RING 29,5MM DUC307 | ||||
| 005-1 | 213A30-0 | 1.00 | 1.20 | |
| Tuyau d'huile 3-117 UC016G/017G | ||||
| 006 | 422835-3 | 1.20 | 1.44 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 007 | 265B67-9 | 1.00 | 1.20 | |
| Pompe à huile | ||||
| 008 | 142857-4 | 16.50 | 19.80 | |
| Circlip E-4 | ||||
| 009 | 961011-9 | 1.00 | 1.20 | |
| Engrenage à vis sans fin DUC353Z | ||||
| 010 | 226884-0 | 1.20 | 1.44 | |
| Tuyau d'huile 3-108 UC016G/017G | ||||
| 011 | 422836-1 | 2.40 | 2.88 | |
| Ressort De Compression | ||||
| 012 | 231975-4 | 1.00 | 1.20 | |
| Tête d'aspiration DUC355/EA3201S A | ||||
| 013 | 452666-6 | 1.00 | 1.20 | |
| Vis 5x20 | ||||
| 014 | 911228-4 | 1.00 | 1.20 | |
| Carter du moteur UC016G/017G | ||||
| 015 | 413C89-1 | 14.30 | 17.16 | |
| Contrôleur UC016G/017G | ||||
| 016 | 620H71-5 | 147.40 | 176.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 016B | 620P46-2 | |||
| Parker Ck 2x6mm | ||||
| 017 | 266490-9 | 1.00 | 1.20 | |
| Stoppeur DHR400 | ||||
| 018 | 687B69-9 | 2.40 | 2.88 | |
| Contrôleur B UC016G/017G | ||||
| 019 | 620H75-7 | 13.20 | 15.84 | |
| Vis M3X6 | ||||
| 020 | 652031-1 | 1.00 | 1.20 | |
| Champ | ||||
| 021 | 629B00-9 | 58.30 | 69.96 | |
| Faisceau de câbles UC016G/017G | ||||
| 022 | 632T19-7 | 9.60 | 11.52 | |
| Plaque intermédiaire UC016G/017G | ||||
| 023 | 413C90-6 | 2.40 | 2.88 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 024 | 265B67-9 | 1.00 | 1.20 | |
| Roulement à billes 698zz | ||||
| 025 | 210016-9 | 6.00 | 7.20 | |
| Induit UC016G/017G | ||||
| 026 | 519732-3 | 90.20 | 108.24 | |
| Roulement à billes 6000ddw | ||||
| 027 | 211289-7 | 13.20 | 15.84 | |
| Vis 4x12 | ||||
| 028 | 911116-5 | 1.00 | 1.20 | |
| Capuchon de protection UC016G/017G | ||||
| 029 | 413C92-2 | 2.40 | 2.88 | |
| Joint torique 7 | ||||
| 030 | 213594-8 | 1.00 | 1.20 | |
| Protecteur de main UC016G/017G | ||||
| 031 | 141J69-6 | 8.40 | 10.08 | |
| LABEL WAARSCH UC013G | ||||
| 031C10 | 8050E6-6 | 2.40 | 2.88 | |
| Base de logement UC014G/017G | ||||
| 033 | 136612-4 | 53.90 | 64.68 | |
| Goupille en Caoutchouc 4 | ||||
| 033C10 | 263002-9 | 1.00 | 1.20 | |
| Capuchon de poignée UC016G/017G | ||||
| 034 | 313398-9 | 1.00 | 1.20 | |
| Ressort de pression 6 Ea3201S A | ||||
| 035 | 234210-9 | 1.00 | 1.20 | |
| Guide A UC016G/017G | ||||
| 036 | 413D07-5 | 1.20 | 1.44 | |
| Passage A UC016G/017G | ||||
| 037 | 422834-5 | 1.00 | 1.20 | |
| Guide B UC016G/017G | ||||
| 038 | 413D08-3 | 1.20 | 1.44 | |
| Attrape-chaîne UC016G/017G | ||||
| 039 | 347924-2 | 1.20 | 1.44 | |
| Vis à tôle Ct 4x16 | ||||
| 040 | 266034-5 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 041 | 347925-0 | |||
| Vis à tôle Ct 4x16 | ||||
| 042 | 266034-5 | 1.00 | 1.20 | |
| Engrenage 14 | ||||
| 045 | 227496-2 | 4.80 | 5.76 | |
| Broche de réglage | ||||
| 046 | 326310-0 | 1.20 | 1.44 | |
| Vis de réglage UC014G/017G | ||||
| 047 | 327958-1 | 1.20 | 1.44 | |
| Capuchon de couverture UC014G/017G | ||||
| 048 | 413F29-7 | 1.20 | 1.44 | |
| Vis à tôle 4X12 Ms246.4 | ||||
| 049 | 266427-6 | 0.83 | 1.00 | |
| Plaque d'embrayage UC002G | ||||
| 050 | 141E60-4 | 6.00 | 7.20 | |
| Ressort de compression 7 DUC254C | ||||
| 051 | 232452-9 | 1.00 | 1.20 | |
| Ensemble de bande de frein UC016G/017G | ||||
| 052 | 347922-6 | 3.60 | 4.32 | |
| Joint torique 10 Duc353 | ||||
| 053 | 213060-5 | 1.00 | 1.20 | |
| Tambour de frein UC002G | ||||
| 054 | 162979-4 | 9.60 | 11.52 | |
| Roue de chaîne 7 UC016G/017G | ||||
| 055 | 191V91-5 | 9.00 | 10.80 | |
| Bague d'arrêt E-7 | ||||
| 056 | 961013-5 | 1.00 | 1.20 | |
| Couvercle de frein UC016G/017G | ||||
| 057 | 413C95-6 | 3.60 | 4.32 | |
| Vis à tôle Ct 4x16 | ||||
| 058 | 266034-5 | 1.00 | 1.20 | |
| Couvercle de batterie UC016G/017G | ||||
| 059 | 413C88-3 | 6.00 | 7.20 | |
| NAAMPLAAT UC016G | ||||
| 060 | 8117N4-5 | 1.00 | 1.20 | |
| Boîtier L UC016G/017G | ||||
| 061 | 136689-9 | 22.00 | 26.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 061B | 137024-4 | |||
| TAPSCHR 4X18MM DGA520 A | ||||
| 062 | 265B67-9 | 1.00 | 1.20 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 063 | 265B67-9 | 1.00 | 1.20 | |
| Interrupteur de circuit UC016G/017G | ||||
| 064 | 620J22-0 | 13.20 | 15.84 | |
| Étiquette A/U AS1925 | ||||
| 064C10 | 810D46-0 | 2.40 | 2.88 | |
| Ressort de torsion 10 UC016G/017G | ||||
| 065 | 232733-1 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 065B | 232850-7 | |||
| Levier de perçage UC016G/017G | ||||
| 066 | 413C94-8 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 066B | 141V01-2 | |||
| Interrupteur UC016G/017G | ||||
| 067 | 650024-2 | 22.00 | 26.40 | |
| Unité de commutation UC016G/017G | ||||
| 068 | 632T50-3 | 12.10 | 14.52 | |
| Levier de commutation UC016G/017G | ||||
| 069 | 413C93-0 | 1.20 | 1.44 | |
| Interrupteur DUC254Z | ||||
| 070 | 632L49-0 | 9.60 | 11.52 | |
| LABEL SERIENR. UC016G | ||||
| 071 | 8117P0-7 | 2.40 | 2.88 | |
| Unité de connexion UC016G/017G | ||||
| 072 | 632T07-4 | 7.20 | 8.64 | |
| Vis M3X6 | ||||
| 073 | 652031-1 | 1.00 | 1.20 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 074 | 265B67-9 | 1.00 | 1.20 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 075 | 265B67-9 | 1.00 | 1.20 | |
| Boite de circuit UC016G/017G | ||||
| 076 | 183V16-3 | 3.60 | 4.32 | |
| Stylo en caoutchouc 6 | ||||
| 076C10 | 263005-3 | 1.00 | 1.20 | |
| Vis 5x20 | ||||
| 080 | 911228-4 | 1.00 | 1.20 | |
| Logement R UC016G/017G | ||||
| 081 | 136674-2 | 33.00 | 39.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 081B | 137216-5 | |||
| Etiquette XGT UX01G | ||||
| 081C10 | 8025F3-0 | 2.40 | 2.88 | |
| Guide C UC014G/017G | ||||
| 084 | 413F27-1 | 2.40 | 2.88 | |
| Guide D UC014G/017G | ||||
| 085 | 413F28-9 | 2.40 | 2.88 | |
| Passage UC016G/017G | ||||
| 086 | 422833-7 | 1.00 | 1.20 | |
| Bladvanger UC016G/017G | ||||
| 087 | 422832-9 | 0.83 | 1.00 | |
| Couvercle intérieur UC014G/017G | ||||
| 088 | 413F26-3 | 2.40 | 2.88 | |
| Vis à tôle 4X12 Ms246.4 | ||||
| 089 | 266427-6 | 0.83 | 1.00 | |
| Vis à tôle 4X12 Ms246.4 | ||||
| 090 | 266427-6 | 0.83 | 1.00 | |
| Capuchon d'engrenage UC014G/017G | ||||
| 091 | 413F24-7 | 8.40 | 10.08 | |
| Togggle de Libération Rapide | ||||
| 092 | 142235-8 | 6.00 | 7.20 | |
| Capuchon de l'écrou UC014G/017G | ||||
| 093 | 413F25-5 | 2.40 | 2.88 | |
| Goupille en Caoutchouc 4 | ||||
| 094 | 263002-9 | 1.00 | 1.20 | |
| Arbre D'entrainement | ||||
| 095 | 142665-3 | 3.60 | 4.32 | |
| Set de pignon de chaîne UC014G/017G | ||||
| 096 | 183W23-2 | 26.40 | 31.68 | |
