Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita UB1103'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

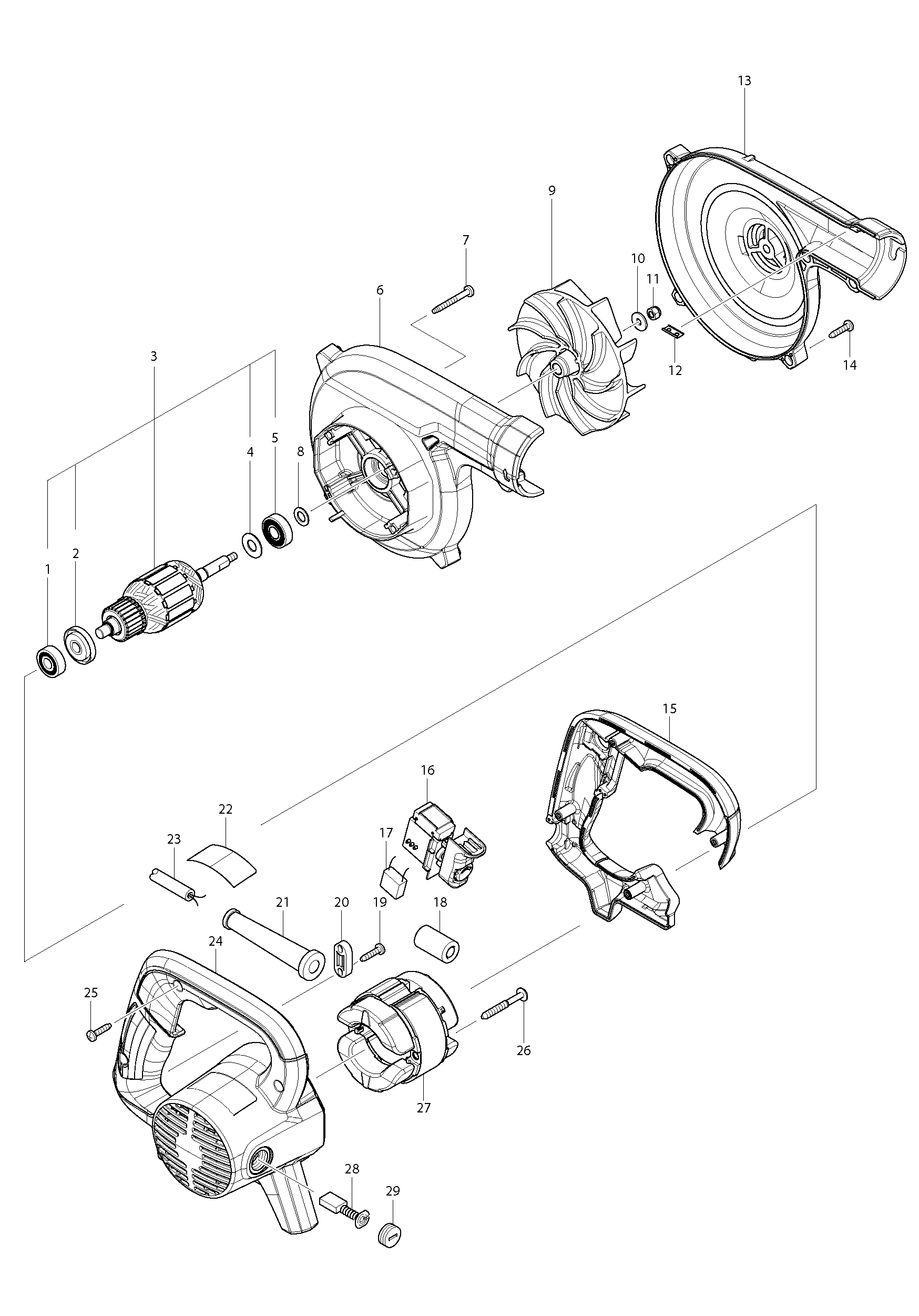

Dessins des Makita UB1103
Liste de pièces de rechange des Makita UB1103
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 001 | 210044-4 | |||
| Anneau d'isolation | ||||
| 002 | 681644-1 | 1.00 | 1.20 | |
| Induit 240v | ||||
| 003 | 513904-2 | 22.00 | 26.40 | |
| Rondelle 9 | ||||
| 004 | 267237-4 | 1.00 | 1.20 | |
| Roulement à billes 609llu | ||||
| 005 | 210060-6 | 4.80 | 5.76 | |
| Logement de ventilateur | ||||
| 006 | 142292-6 | 7.22 | 8.66 | |
| Logement de ventilateur | ||||
| 006A | 142292-6 | 7.22 | 8.66 | |
| WAAIERHUIS UB1103 P | ||||
| 006B | 183K68-8 | 9.60 | 11.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 006C | 1831J8-6 | |||
| Vis 4x35 | ||||
| 007 | 266351-3 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 008 | 267240-5 | 1.00 | 1.20 | |
| Ventilateur 110 | ||||
| 009 | 240148-8 | 4.80 | 5.76 | |
| Rondelle de blocage 5 | ||||
| 010 | 267294-2 | 1.00 | 1.20 | |
| Ecrou de blocage hexagonal 5x8 | ||||
| 011 | 252103-8 | 1.20 | 1.44 | |
| Ensemble de plaques de serrage | ||||
| 012 | 345998-7 | 1.00 | 1.20 | |
| Logement de ventilateur | ||||
| 013 | 454702-4 | 6.38 | 7.66 | |
| Logement de ventilateur | ||||
| 013A | 142292-6 | 7.22 | 8.66 | |
| WAAIERHUIS UB1103 P | ||||
| 013B | 183K68-8 | 9.60 | 11.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 013C | 1831J8-6 | |||
| TAPSCHR 4X18MM DGA520 A | ||||
| 014 | 265B67-9 | 1.00 | 1.20 | |
| Couverture de Poignée | ||||
| 015 | 454700-8 | 4.80 | 5.76 | |
| Commutateur | ||||
| 016 | 651298-8 | 26.40 | 31.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 016-1 | 650079-7 | |||
| Condensateur 0,22uF | ||||
| 017 | 645190-8 | 2.40 | 2.88 | |
| Filtre de ligne | ||||
| 018 | 688162-0 | 2.40 | 2.88 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 019 | 265B67-9 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 020 | 687124-5 | 1.00 | 1.20 | |
| Passe-câble 8-85 | ||||
| 021 | 682502-4 | 2.40 | 2.88 | |
| Étiquette | ||||
| 022 | 815D55-4 | 3.60 | 4.32 | |
| Cordon d'alimentation 2x1.00 2.2mtr | ||||
| 023 | 665383-1 | 10.80 | 12.96 | |
| Carter De Moteur | ||||
| 024 | 142291-8 | 11.00 | 13.20 | |
| Porte-balais de charbon 5X11 A | ||||
| 024A | 644501-4 | 2.40 | 2.88 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 025 | 265B67-9 | 1.00 | 1.20 | |
| Vis autotaraudeuse 5x40 | ||||
| 026 | 266211-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 027 | 599047-4 | |||
| Ressort de stator Cb5 | ||||
| 027A | 654020-2 | 1.20 | 1.44 | |
| Douille de serrage pour statorv. 1,25mm | ||||
| 027B | 654501-6 | 0.83 | 1.00 | |
| Set de brosses à charbon Cb-303 | ||||
| 028 | 194996-6 | 6.00 | 7.20 | |
| Capuchon de balai de charbon | ||||
| 029 | 643515-0 | 1.00 | 1.20 | |
