Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita TW004G'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

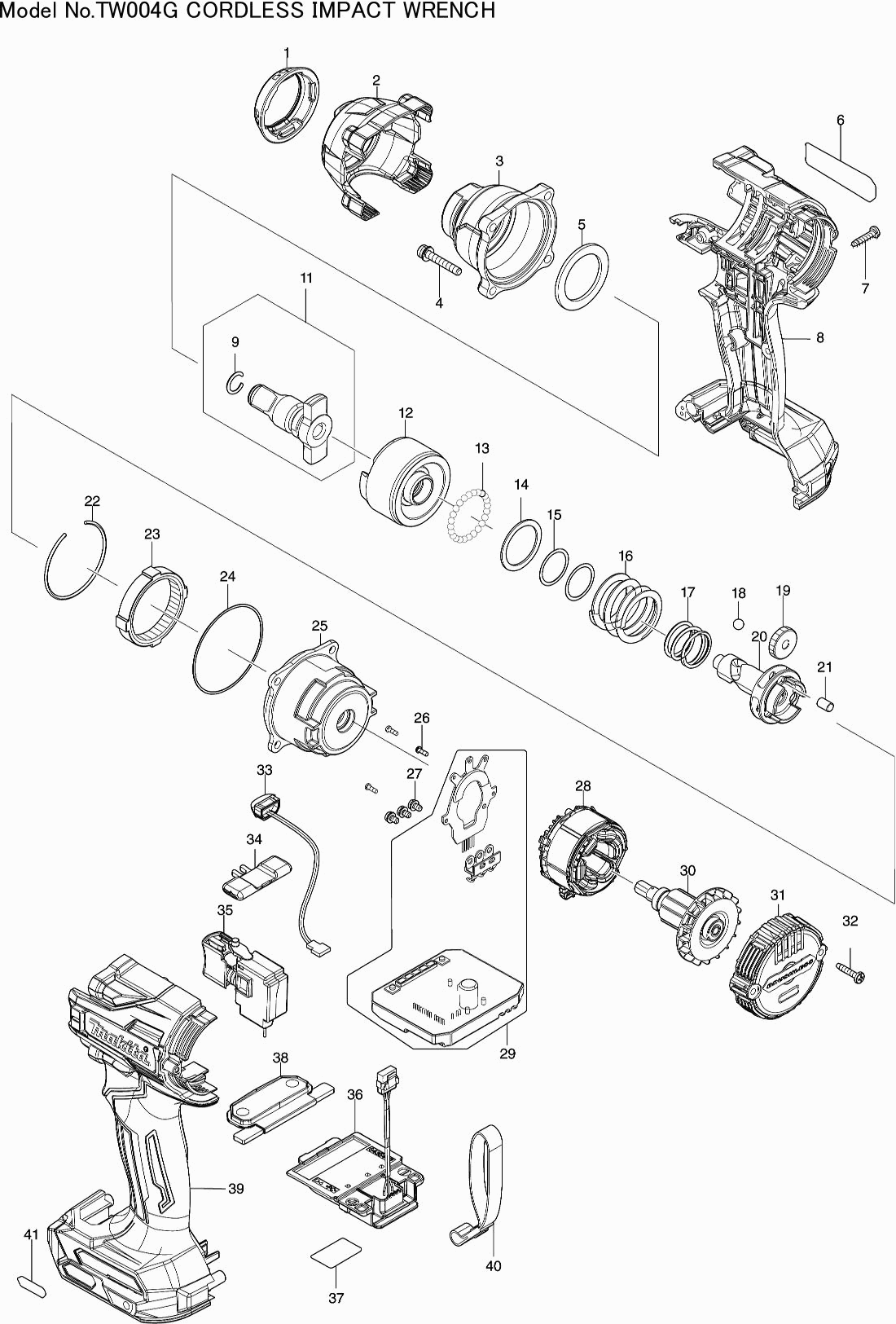

Dessins des Makita TW004G
Liste de pièces de rechange des Makita TW004G
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Bague de choc DTW300 | ||||
| 001 | 422584-2 | 2.40 | 2.88 | |
| Capot de frappe TW004/5G | ||||
| 002 | 412822-0 | 1.20 | 1.44 | |
| CARTER DE FRAPPE COMPLET TW004/5G A | ||||
| 003 | 1410F8-8 | 9.60 | 11.52 | |
| Vis Allen M4x25mm DTW301 | ||||
| 004 | 265472-8 | 3.60 | 4.32 | |
| Joint en plastique 28 | ||||
| 005 | 261154-0 | 1.00 | 1.20 | |
| Plaque signalétique TW004G | ||||
| 006 | 857P12-8 | 1.00 | 1.20 | |
| Vis auto-taraudeuse 3x16 | ||||
| 007 | 266130-9 | 1.00 | 1.20 | |
| Boîtier du moteur TW004/5G | ||||
| 008 | 183R16-9 | 13.20 | 15.84 | |
| Stylo en caoutchouc 6 | ||||
| 008C10 | 263005-3 | 1.00 | 1.20 | |
| Goupille en Caoutchouc 4 | ||||
| 008C20 | 263032-0 | 1.00 | 1.20 | |
| Écrou de blocage M4x7mm | ||||
| 008C30 | 252126-6 | 1.00 | 1.20 | |
| Rondelle frein 10 | ||||
| 009 | 231907-1 | 1.00 | 1.20 | |
| ENCLUME E TW004G A | ||||
| 011 | 136803-7 | 48.40 | 58.08 | |
| Pièce de frappe TW004/5G | ||||
| 012 | 327648-6 | 26.40 | 31.68 | |
| Bille en acier 3.5 | ||||
| 013 | 216040-0 | 1.00 | 1.20 | |
| Rondelle plate 24 | ||||
| 014 | 267175-0 | 1.20 | 1.44 | |
| Rondelle 18 Hr2400 * | ||||
| 015 | 267106-9 | 1.20 | 1.44 | |
| Ressort de compression 25 DTW300/301 | ||||
| 016 | 232615-7 | 2.40 | 2.88 | |
| Ressort de compression 18 TW004/5G A | ||||
| 017 | 232682-2 | 1.20 | 1.44 | |
| Bille en acier 5.6 | ||||
| 018 | 216041-8 | 1.00 | 1.20 | |
| Engrenage 22 | ||||
| 019 | 227338-0 | 6.00 | 7.20 | |
| Arbre TW004G | ||||
| 020 | 327689-2 | 34.10 | 40.92 | |
| Stylo 5 | ||||
| 021 | 268311-1 | 1.00 | 1.20 | |
| Rondelle de blocage 43 | ||||
| 022 | 233910-8 | 1.00 | 1.20 | |
| Engrenage 51 | ||||
| 023 | 227337-2 | 3.60 | 4.32 | |
| Joint torique 49 | ||||
| 024 | 213785-1 | 1.00 | 1.20 | |
| Engrenage TW004/5G | ||||
| 025 | 140W14-6 | 8.40 | 10.08 | |
| Parker Ck 2x6mm | ||||
| 026 | 266490-9 | 1.00 | 1.20 | |
| Vis à tête cruciforme M3X6 | ||||
| 027 | 652069-6 | 1.00 | 1.20 | |
| Champ | ||||
| 028 | 629A13-4 | 9.60 | 11.52 | |
| Contrôleur TW004/5G | ||||
| 029 | 620D69-8 | 106.70 | 128.04 | |
| Induit DTW300/301 | ||||
| 030 | 619626-3 | 17.60 | 21.12 | |
| Couvercle arrière TW004/5G | ||||
| 031 | 412821-2 | 2.40 | 2.88 | |
| Vis auto-taraudeuse 3x16 | ||||
| 032 | 266130-9 | 1.00 | 1.20 | |
| Circuit à LED | ||||
| 033 | 620521-2 | 6.00 | 7.20 | |
| Bouton de commande | ||||
| 034 | 455053-8 | 1.00 | 1.20 | |
| Interrupteur TD001G | ||||
| 035 | 651442-7 | 16.50 | 19.80 | |
| Unité de connexion TD001G | ||||
| 036 | 632P75-3 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 036-1 | 632W77-1 | |||
| Étiquette du numéro de série TW004G | ||||
| 037 | 857P18-6 | 2.40 | 2.88 | |
| Plaque de commutation TW004/5G | ||||
| 038 | 140W19-6 | 4.80 | 5.76 | |
| Étiquette A/U | ||||
| 038C10 | 8020J3-8 | 2.40 | 2.88 | |
| Boîtier du moteur TW004/5G | ||||
| 039 | 183R16-9 | 13.20 | 15.84 | |
| Stylo en caoutchouc 6 | ||||
| 039C10 | 263005-3 | 1.00 | 1.20 | |
| Goupille en Caoutchouc 4 | ||||
| 039C20 | 263032-0 | 1.00 | 1.20 | |
| Écrou de blocage M4x7mm | ||||
| 039C30 | 252126-6 | 1.00 | 1.20 | |
| Étiquette logo XGT | ||||
| 041 | 8007R2-2 | 2.40 | 2.88 | |
