Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita ST113D'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

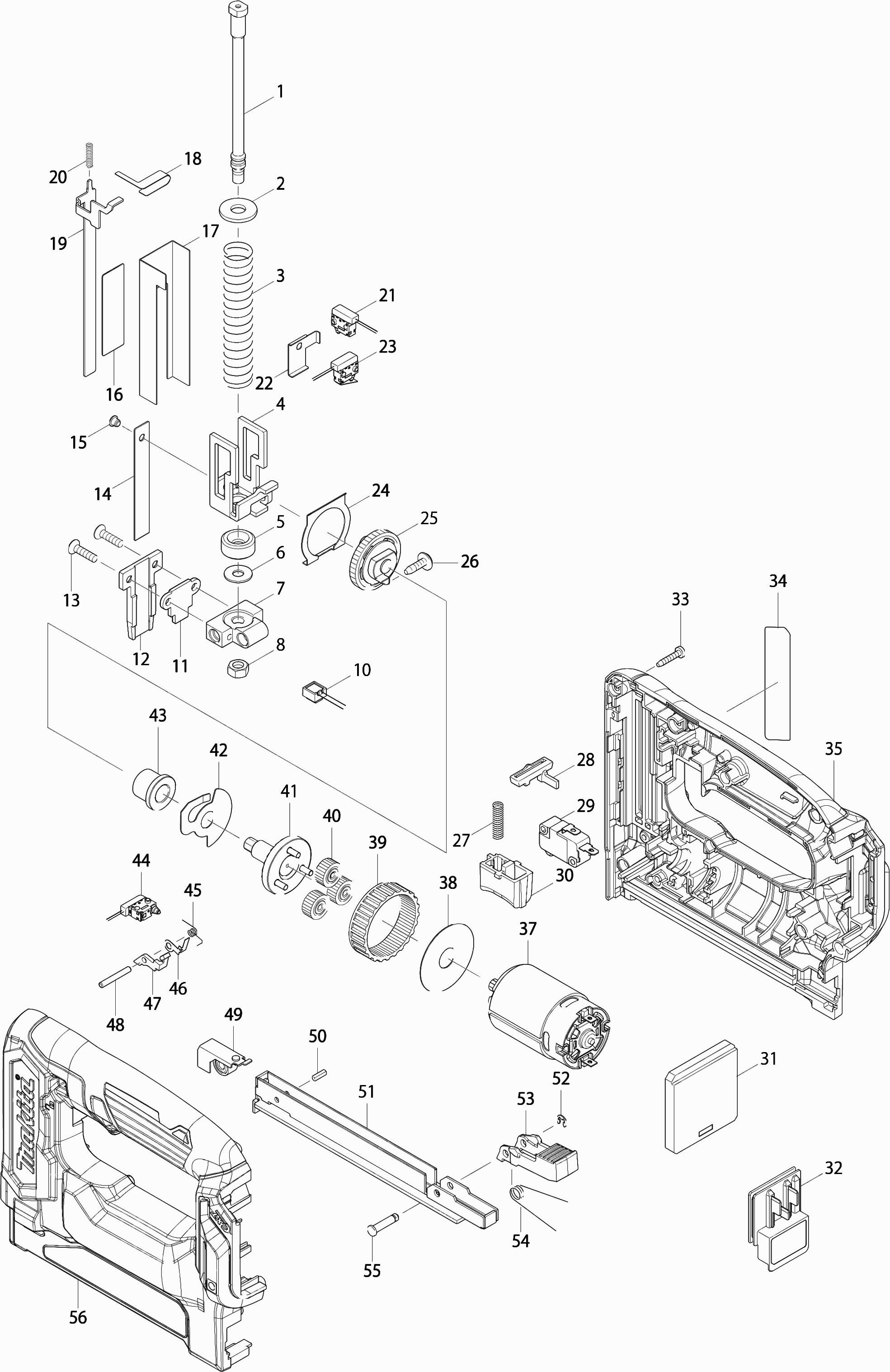

Dessins des Makita ST113D
Liste de pièces de rechange des Makita ST113D
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boulon de guidage | ||||
| 001 | 326731-6 | 8.40 | 10.08 | |
| Rondelle 8 | ||||
| 002 | 253762-1 | 1.20 | 1.44 | |
| Ressort de compression 13 | ||||
| 003 | 232297-5 | 2.40 | 2.88 | |
| Frappeur H60ma/ka | ||||
| 004 | 347023-0 | 17.60 | 21.12 | |
| Amortisseur | ||||
| 005 | 424099-5 | 2.40 | 2.88 | |
| Rondelle 6 | ||||
| 006 | 253804-1 | 1.00 | 1.20 | |
| Support | ||||
| 007 | 319425-0 | 9.60 | 11.52 | |
| Écrou hexagonal M6 | ||||
| 008 | 931302-2 | 1.00 | 1.20 | |
| Circuit de lumière | ||||
| 010 | 620507-6 | 6.00 | 7.20 | |
| Plaque de montage Dst111 | ||||
| 011 | 347037-9 | 2.40 | 2.88 | |
| Guide de broche de frappe | ||||
| 012 | 326738-2 | 12.10 | 14.52 | |
| Vis Met. M4x16mm | ||||
| 013 | 251487-1 | 1.00 | 1.20 | |
| Goupille de frappe | ||||
| 014 | 347034-5 | 13.20 | 15.84 | |
| Broche plate 4mm | ||||
| 015 | 256318-9 | 2.40 | 2.88 | |
| Plateau Superieur | ||||
| 016 | 347038-7 | 2.40 | 2.88 | |
| Plaque de Guidage | ||||
| 017 | 347036-1 | 4.80 | 5.76 | |
| Ressort A Lame | ||||
| 018 | 232300-2 | 4.80 | 5.76 | |
| Bras de Contact Dst111 A | ||||
| 019 | 347316-5 | 13.20 | 15.84 | |
| Ressort de compression 3 | ||||
| 020 | 232337-9 | 1.20 | 1.44 | |
| Commutateur | ||||
| 021 | 632G60-2 | 8.40 | 10.08 | |
| Plaque De Reglage | ||||
| 022 | 347121-0 | 3.60 | 4.32 | |
| Commutateur | ||||
| 023 | 632G61-0 | 9.60 | 11.52 | |
| Plaque d'engrenage | ||||
| 024 | 347040-0 | 3.60 | 4.32 | |
| Engrenage 43 | ||||
| 025 | 143770-9 | 19.80 | 23.76 | |
| Vis à tarauder 4x14 | ||||
| 026 | 266901-4 | 1.00 | 1.20 | |
| Ressort de compression 5 | ||||
| 027 | 232299-1 | 1.00 | 1.20 | |
| Plaque de Blocage | ||||
| 028 | 456799-9 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 029 | 632J09-0 | |||
| Bouton de commande | ||||
| 030 | 457303-7 | 2.40 | 2.88 | |
| Contrôleur | ||||
| 031 | 620598-7 | 48.40 | 58.08 | |
| Unité de connexion | ||||
| 032 | 644813-5 | 2.40 | 2.88 | |
| Vis auto-taraudeuse 3x16 | ||||
| 033 | 266130-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 034 | 852U41-6 | |||
| Ensemble Carter de Moteur | ||||
| 035 | 183F23-0 | 36.30 | 43.56 | |
| Écrou de blocage M4x7mm | ||||
| 035A | 252126-6 | 1.00 | 1.20 | |
| Goupille en Caoutchouc 4 | ||||
| 035B | 263002-9 | 1.00 | 1.20 | |
| Moteur à courant continu 10.8v | ||||
| 037 | 629240-7 | 14.30 | 17.16 | |
| Rondelle 12 | ||||
| 038 | 267053-4 | 1.00 | 1.20 | |
| Engrenage 69 | ||||
| 039 | 227166-3 | 3.60 | 4.32 | |
| Engrenage 27 | ||||
| 040 | 221961-3 | 3.60 | 4.32 | |
| Engrenage 7 | ||||
| 041 | 143777-5 | 8.40 | 10.08 | |
| Plaque anti-retour | ||||
| 042 | 345773-1 | 3.60 | 4.32 | |
| Palier de Glissement 9901 * | ||||
| 043 | 214059-3 | 3.60 | 4.32 | |
| Commutateur | ||||
| 044 | 632G60-2 | 8.40 | 10.08 | |
| Ressort de traction 3 | ||||
| 045 | 232298-3 | 1.20 | 1.44 | |
| Plaque de commutateur | ||||
| 046 | 347041-8 | 2.40 | 2.88 | |
| Tole De Commutation | ||||
| 047 | 456796-5 | 2.40 | 2.88 | |
| Stylo 3 | ||||
| 048 | 256221-4 | 1.00 | 1.20 | |
| Ressort en spirale complet | ||||
| 049 | 143780-6 | 16.50 | 19.80 | |
| Goupille élastique 3-8 | ||||
| 050 | 951051-5 | 1.00 | 1.20 | |
| Magasin à Rivets | ||||
| 051 | 161467-8 | 59.40 | 71.28 | |
| Bague d'arrêt E-3 | ||||
| 052 | 961017-7 | 1.00 | 1.20 | |
| Crampon de déverrouillage | ||||
| 053 | 456798-1 | 2.40 | 2.88 | |
| Ressort de traction 3 | ||||
| 054 | 232301-0 | 1.20 | 1.44 | |
| Broche 4 | ||||
| 055 | 268029-4 | 1.20 | 1.44 | |
| Ensemble Carter de Moteur | ||||
| 056 | 183F23-0 | 36.30 | 43.56 | |
| Goupille en Caoutchouc 4 | ||||
| 056A | 263002-9 | 1.00 | 1.20 | |
| Écrou de blocage M4x7mm | ||||
| 056B | 252126-6 | 1.00 | 1.20 | |
