Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita SC130D'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

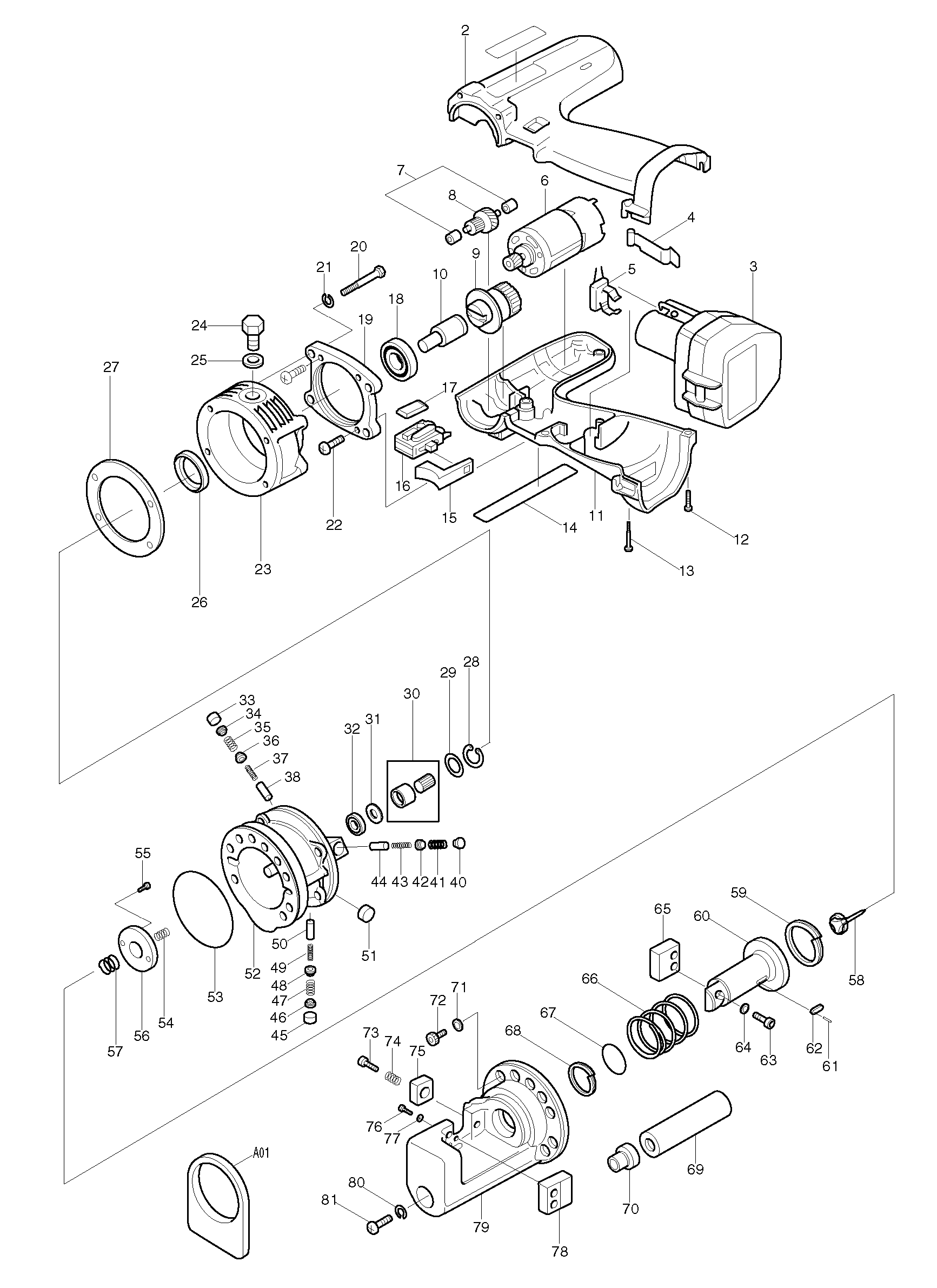

Dessins des Makita SC130D
Liste de pièces de rechange des Makita SC130D
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boîtier de machine | ||||
| 002 | 182637-6 | 20.15 | 24.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 003 | 192536-4 | |||
| Pas d'informations disponibles, non commandable | ||||
| 004 | 343579-1 | |||
| Collier de batterie | ||||
| 005 | 643918-8 | 7.22 | 8.66 | |
| Moteur CC 12v | ||||
| 006 | 629638-8 | 54.30 | 65.16 | |
| Palier de glissement 4 | ||||
| 007 | 214027-6 | 0.83 | 1.00 | |
| Engrenage 15-38 | ||||
| 008 | 226118-1 | 33.36 | 40.03 | |
| Arbre | ||||
| 009 | 153222-2 | 41.77 | 50.12 | |
| Arbre excentrique | ||||
| 010 | SC00000486 | 92.17 | 110.60 | |
| Boîtier de machine | ||||
| 011 | 182637-6 | 20.15 | 24.18 | |
| Vis autotaraudeuse 4x20 | ||||
| 012 | 265925-7 | 0.83 | 1.00 | |
| Vis 4x20 | ||||
| 013 | 911138-5 | 0.83 | 1.00 | |
| Poignée de l'interrupteur | ||||
| 015 | 415671-4 | 0.98 | 1.18 | |
| Interrupteur Sw-104 | ||||
| 016 | 650500-6 | 38.72 | 46.46 | |
| Couvercle | ||||
| 017 | 415716-8 | 0.98 | 1.18 | |
| Roulement à billes 6002ru | ||||
| 018 | SC00000050 | 23.04 | 27.65 | |
| Logement intermédiaire | ||||
| 019 | SC00000491 | 54.30 | 65.16 | |
| Vis BTR M5x55 | ||||
| 020 | SC00000488 | 1.66 | 1.99 | |
| Rondelle de ressort 5MM DLS211 | ||||
| 021 | 253427-5 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x20 | ||||
| 022 | 265925-7 | 0.83 | 1.00 | |
| Logement De Palier | ||||
| 023 | SC00000460 | 311.67 | 374.00 | |
| Boulon hexagonal M10 X 16 * | ||||
| 024 | 921522-6 | 0.83 | 1.00 | |
| Rondelle d'étanchéité | ||||
| 025 | SC00000489 | 5.70 | 6.84 | |
| Joint d'huile | ||||
| 026 | SC00000484 | 13.83 | 16.60 | |
| Doublure B | ||||
| 027 | SC00000478 | 6.41 | 7.69 | |
| Bague de retenue H19 | ||||
| 028 | SC00000487 | 1.39 | 1.67 | |
| Porte-roulement à aiguilles B | ||||
| 029 | SC00000467 | 5.70 | 6.84 | |
| Roulement à aiguilles Rnaf81510 | ||||
| 030 | SC00000466 | 36.08 | 43.30 | |
| Porte-roulement à aiguilles A | ||||
| 031 | SC00000465 | 5.70 | 6.84 | |
| Roulement à billes 625zz | ||||
| 032 | 211007-3 | 5.71 | 6.85 | |
| Joint Utrthaan | ||||
| 033 | SC00000076 | 9.24 | 11.09 | |
| Support de ressort | ||||
| 034 | SC00000018 | 9.26 | 11.11 | |
| Ressort | ||||
| 035 | SC00000468 | 2.71 | 3.25 | |
| Valve de contrôle | ||||
| 036 | SC00000464 | 30.70 | 36.84 | |
| Bague de retour de plongeur | ||||
| 037 | SC04003020 | 2.71 | 3.25 | |
| Coulisseau | ||||
| 038 | SC03500390 | 36.08 | 43.30 | |
| Joint Utrthaan | ||||
| 039 | SC00000076 | 9.24 | 11.09 | |
| Support de ressort | ||||
| 040 | SC00000018 | 9.26 | 11.11 | |
| Ressort | ||||
| 041 | SC00000468 | 2.71 | 3.25 | |
| Valve de contrôle DSC163 A | ||||
| 042 | SC00000149 | 36.08 | 43.30 | |
| Valve de contrôle | ||||
| 042 | SC00000464 | 30.70 | 36.84 | |
| Bague de retour de plongeur | ||||
| 043 | SC04003020 | 2.71 | 3.25 | |
| Coulisseau | ||||
| 044 | SC03500390 | 36.08 | 43.30 | |
| Joint Utrthaan | ||||
| 045 | SC00000076 | 9.24 | 11.09 | |
| Support de ressort | ||||
| 046 | SC00000018 | 9.26 | 11.11 | |
| Ressort | ||||
| 047 | SC00000468 | 2.71 | 3.25 | |
| Valve de contrôle | ||||
| 048 | SC00000464 | 30.70 | 36.84 | |
| Bague de retour de plongeur | ||||
| 049 | SC04003020 | 2.71 | 3.25 | |
| Coulisseau | ||||
| 050 | SC03500390 | 36.08 | 43.30 | |
| Aimant | ||||
| 051 | SC00000020 | 5.70 | 6.84 | |
| Cylindre | ||||
| 052 | SC03204100 | 776.78 | 932.14 | |
| O-ring S70 | ||||
| 053 | SC06505230 | 8.27 | 9.92 | |
| Ressort pour valve de purge | ||||
| 054 | SC00000023 | 5.70 | 6.84 | |
| Boulon hexagonal 4x6 | ||||
| 055 | 922102-1 | 0.83 | 1.00 | |
| Plaque De Butee | ||||
| 056 | SC00000481 | 45.48 | 54.58 | |
| Ressort T45378 | ||||
| 057 | SC00000471 | 5.70 | 6.84 | |
| Plongeur de déverrouillage | ||||
| 058 | SC00000462 | 55.67 | 66.80 | |
| Joint | ||||
| 059 | SC00000485 | 20.15 | 24.18 | |
| Axe de coupe | ||||
| 060 | SC03111900 | 513.60 | 616.32 | |
| Axe De Liaison | ||||
| 061 | SC00000070 | 1.18 | 1.42 | |
| Clavette G13sd | ||||
| 062 | SC00000480 | 9.26 | 11.11 | |
| Vis Cj 65va2 | ||||
| 063 | 922212-4 | 0.83 | 1.00 | |
| Rondelle 5mm DSP601 A | ||||
| 064 | 253414-4 | 0.83 | 1.00 | |
| Jeu de couteaux | ||||
| 065 | SC09001890 | 88.00 | 105.60 | |
| Ressort | ||||
| 066 | SC00000470 | 36.08 | 43.30 | |
| O-ring P26 | ||||
| 067 | SC06505130 | 5.30 | 6.36 | |
| Anneau de support P26 | ||||
| 068 | SC06503190 | 6.70 | 8.04 | |
| Bouchon de niveau d'huile | ||||
| 069 | SC09004900 | 19.29 | 23.15 | |
| Douille | ||||
| 070 | SC00000082 | 30.69 | 36.83 | |
| Rondelle 6x12mm | ||||
| 071 | 941151-9 | 0.83 | 1.00 | |
| Vis hexagonale à embase M6X16 * | ||||
| 072 | 922322-7 | 0.83 | 1.00 | |
| Boulon T45452 | ||||
| 073 | SC00000474 | 12.22 | 14.66 | |
| Ressort T45470 | ||||
| 074 | SC00000469 | 2.71 | 3.25 | |
| Tole de retenue | ||||
| 075 | SC03503890 | 33.36 | 40.03 | |
| Vis Cj 65va2 | ||||
| 076 | 922212-4 | 0.83 | 1.00 | |
| Rondelle 5mm DSP601 A | ||||
| 077 | 253414-4 | 0.83 | 1.00 | |
| Jeu de couteaux | ||||
| 078 | SC09001890 | 88.00 | 105.60 | |
| Boîtier de tête de coupe | ||||
| 079 | SC03102700 | 814.37 | 977.24 | |
| Rondelle M8 | ||||
| 080 | 942201-3 | 0.83 | 1.00 | |
| Vis 5x60 | ||||
| 081 | SC00000034 | 9.26 | 11.11 | |
