Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita RBC420'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

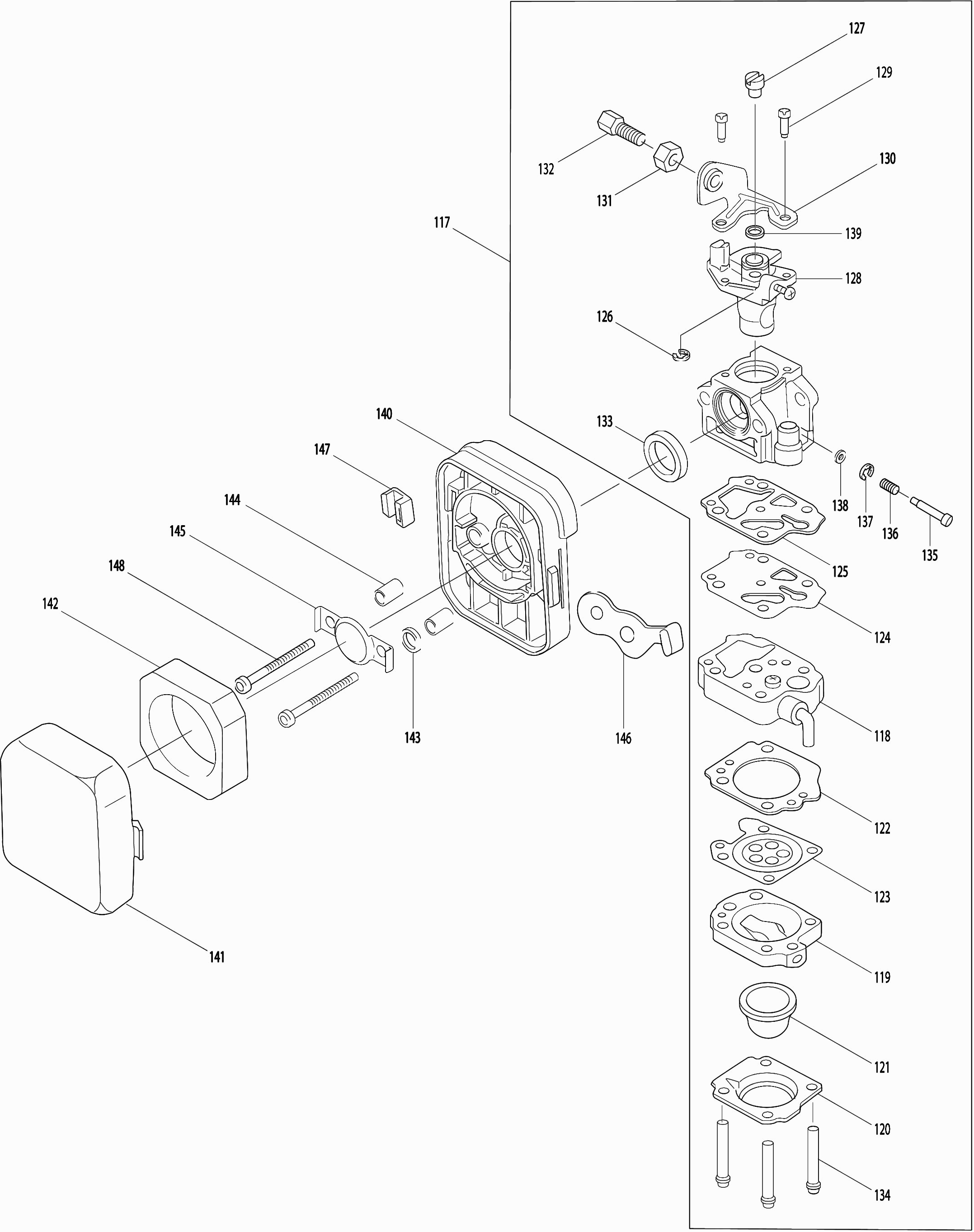

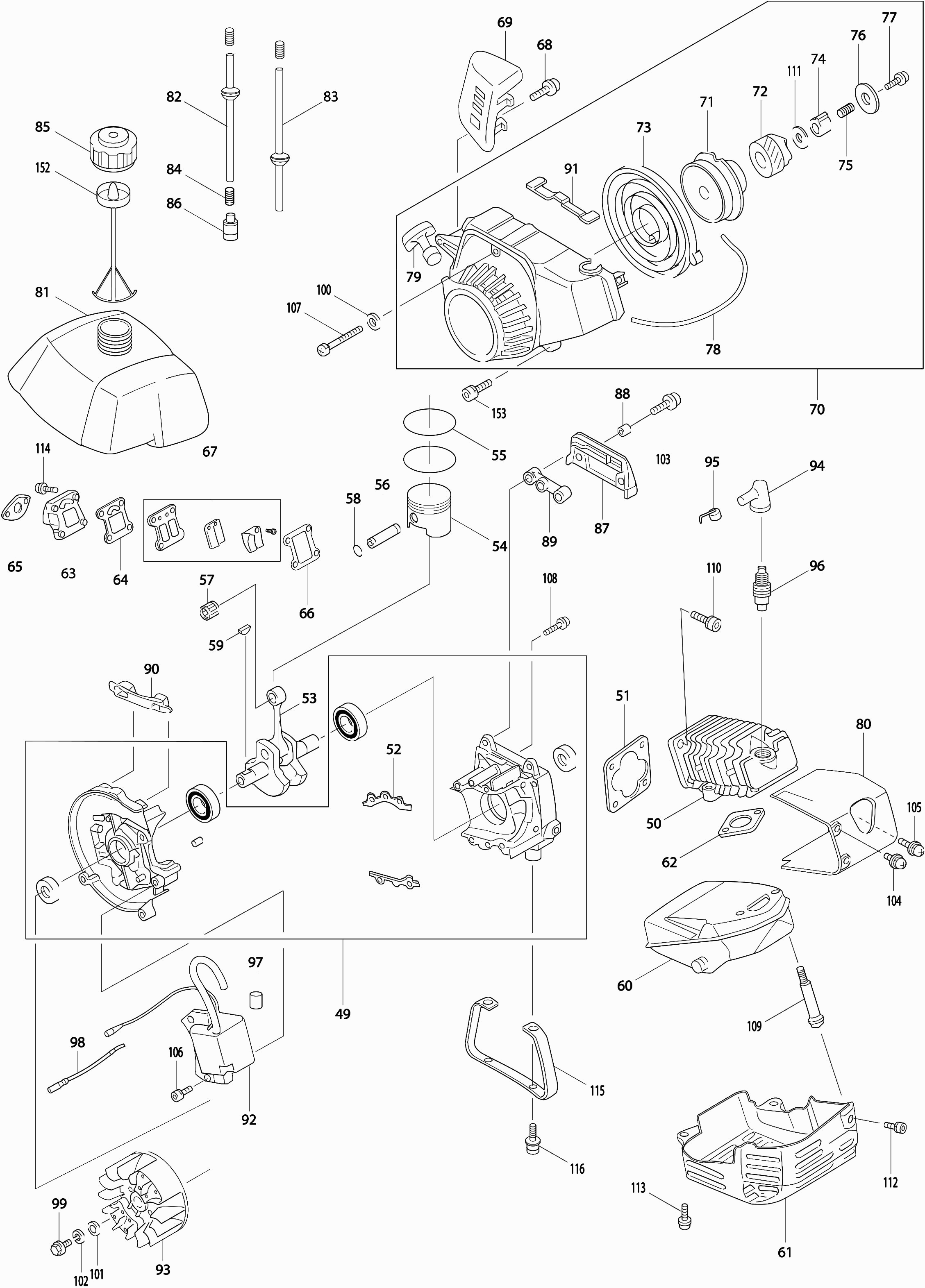

Dessins des Makita RBC420
Liste de pièces de rechange des Makita RBC420
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 001 | 6411001000 | |||
| Logement d'embrayage * | ||||
| 002 | 140628-3 | 38.83 | 46.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 003 | 267445-7 | |||
| Poignée Assy Rbc320 A | ||||
| 004 | 6414005001 | 14.23 | 17.08 | |
| Manette de commande/accélérateur | ||||
| 005 | 6415017000 | 43.59 | 52.31 | |
| Support de poignée | ||||
| 006 | 331971-3 | 21.87 | 26.24 | |
| Poignee | ||||
| 007 | 6404502400 | 3.83 | 4.60 | |
| Carter | ||||
| 008 | 6353001000 | 115.42 | 138.50 | |
| Bague de verrouillage externe Rbc260-310-Rbk | ||||
| 009 | 0031512000 | 0.83 | 1.00 | |
| Rondelle de blocage R-28 | ||||
| 010 | 962106-1 | 0.83 | 1.00 | |
| Roulement à billes 6001zz | ||||
| 011 | 211148-5 | 8.46 | 10.15 | |
| Roue conique avec pignon | ||||
| 012 | 6413003000 | 83.82 | 100.58 | |
| Vis hexagonale à embase M6X14 A | ||||
| 013 | 922316-2 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 014 | 266664-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 015 | 6413500600 | |||
| Pas d'informations disponibles, non commandable | ||||
| 016 | 6418500200 | |||
| Rondelle 5mm DSP601 A | ||||
| 017 | 253414-4 | 0.83 | 1.00 | |
| Boulon 5X12 A | ||||
| 018 | 0119059900 | 1.06 | 1.27 | |
| Roulement à billes 627Zz A | ||||
| 019 | 210050-9 | 1.01 | 1.21 | |
| Roulement à billes 6201 | ||||
| 020 | 211109-5 | 4.58 | 5.50 | |
| Entretoise | ||||
| 021 | 326052-6 | 2.56 | 3.07 | |
| Rondelle de blocage r-32 | ||||
| 022 | 962151-6 | 0.83 | 1.00 | |
| Joint d'huile | ||||
| 023 | 213596-4 | 3.83 | 4.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 024 | 6418500101 | |||
| Pas d'informations disponibles, non commandable | ||||
| 025 | 6308503100 | |||
| Écrou Rbc410 A | ||||
| 026 | 264058-5 | 6.60 | 7.92 | |
| Pas d'informations disponibles, non commandable | ||||
| 027 | 6308503300 | |||
| Bague de retenue S-17 | ||||
| 028 | 961057-5 | 0.83 | 1.00 | |
| Anneau de blocage R-35 | ||||
| 029 | 962153-2 | 0.83 | 1.00 | |
| Roulement à billes 6003Llu A | ||||
| 030 | 211338-0 | 6.58 | 7.90 | |
| Boulon Allen M6x18mm | ||||
| 031 | 266668-4 | 1.01 | 1.21 | |
| Tampon | ||||
| 032 | 424403-8 | 11.19 | 13.43 | |
| Assemblage complet | ||||
| 033 | 6411011001 | 94.93 | 113.92 | |
| Pas d'informations disponibles, non commandable | ||||
| 034 | 6412006001 | |||
| Pas d'informations disponibles, non commandable | ||||
| 035 | 6202500400 | |||
| Bague | ||||
| 036 | 267429-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 037 | 6258028002 | |||
| Embrayage | ||||
| 038 | 140897-6 | 53.38 | 64.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 039 | 6202500400 | |||
| Rondelle élastique Rbc310-G2400- * | ||||
| 040 | 0032006000 | 0.83 | 1.00 | |
| Bague | ||||
| 041 | 267429-5 | 0.83 | 1.00 | |
| Crochet de Ceinture Rbc525 * | ||||
| 042 | 125941-0 | 10.74 | 12.89 | |
| Tuyau de blocage Rbc525 A | ||||
| 043 | 413154-8 | 5.52 | 6.62 | |
| Bague de verrouillage | ||||
| 044 | 318732-8 | 6.16 | 7.39 | |
| Boulon Allen M6X50mm P | ||||
| 045 | 0016706500 | 1.24 | 1.49 | |
| Douille | ||||
| 046 | 6401032010 | 0.83 | 1.00 | |
| Ecrou Papillon | ||||
| 047 | 6411501300 | 4.09 | 4.91 | |
| Joint de remplissage Ms4200 | ||||
| 048 | 0037108000 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 049 | 5411005000 | |||
| Roulement à billes 6202C3 A | ||||
| 049A | 211483-1 | 5.88 | 7.06 | |
| Joint d'huile 15mm A | ||||
| 049B | 213546-9 | 2.56 | 3.07 | |
| Pas d'informations disponibles, non commandable | ||||
| 050 | 5411500300 | |||
| Cylindre joint Rbc410-Rbk410 A | ||||
| 051 | 442156-7 | 2.44 | 2.93 | |
| Joint d'embase Rbc410 A | ||||
| 052 | 442157-5 | 1.51 | 1.81 | |
| Vilebrequin Rbc410-Rbk410 * | ||||
| 053 | 142159-8 | 26.11 | 31.33 | |
| Piston | ||||
| 054 | 318631-4 | 16.84 | 20.21 | |
| Anneau de piston | ||||
| 055 | 257309-3 | 3.65 | 4.38 | |
| Axe De Piston | ||||
| 056 | 257797-4 | 2.56 | 3.07 | |
| Roulement A Aiguilles | ||||
| 057 | 212085-6 | 6.90 | 8.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 058 | 0565099990 | |||
| Pas d'informations disponibles, non commandable | ||||
| 059 | 0323039990 | |||
| Échappement Rbk420/Mb351 (Vieux) A | ||||
| 060 | 168649-3 | 14.23 | 17.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 061 | 5413500100 | |||
| Pas d'informations disponibles, non commandable | ||||
| 062 | 5323500600 | |||
| Collecteur | ||||
| 063 | 453971-4 | 16.13 | 19.36 | |
| Pas d'informations disponibles, non commandable | ||||
| 064 | 5403500600 | |||
| Joint de carburateur | ||||
| 065 | 5416504000 | 0.83 | 1.00 | |
| Joint | ||||
| 066 | 442160-6 | 1.21 | 1.45 | |
| Jeu d'entrée de chape Rbc420/Ms4200 * | ||||
| 067 | 126211-0 | 14.23 | 17.08 | |
| Vis Rbk420 A | ||||
| 068 | 266739-7 | 0.83 | 1.00 | |
| Couvercle de démarrage Rbk420 * | ||||
| 069 | 5415504500 | 6.60 | 7.92 | |
| Dispositif de démarrage complet | ||||
| 070 | 5415050000 | 44.56 | 53.47 | |
| Enrouleur de câble | ||||
| 071 | 452766-2 | 5.22 | 6.26 | |
| Detente | ||||
| 072 | 452767-0 | 2.93 | 3.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 073 | 5415001030 | |||
| Pas d'informations disponibles, non commandable | ||||
| 074 | 5415001040 | |||
| Ressort de friction | ||||
| 075 | 233994-6 | 0.83 | 1.00 | |
| Bague | ||||
| 076 | 267443-1 | 0.83 | 1.00 | |
| Vis 5X18 | ||||
| 077 | 265131-4 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 078 | 5415001140 | |||
| Poignée de démarrage | ||||
| 079 | 140884-5 | 3.65 | 4.38 | |
| Couvercle de la plaque du cylindre Ms4200 * | ||||
| 080 | 5415504600 | 12.58 | 15.10 | |
| RÉSERVOIR DE CARBURANT | ||||
| 081 | 454558-5 | 11.68 | 14.02 | |
| Pas d'informations disponibles, non commandable | ||||
| 082 | 0851279970 | |||
| Tuyau | ||||
| 083 | 168766-9 | 4.08 | 4.90 | |
| Collier de tuyau IAS 3 | ||||
| 084 | 345920-4 | 0.83 | 1.00 | |
| Bouchon essence/huile cpl | ||||
| 085 | 168668-9 | 10.84 | 13.01 | |
| Filtre à carburant | ||||
| 086 | 163447-0 | 3.20 | 3.84 | |
| Support de réservoir Rbc410-Rbk410 A | ||||
| 087 | 455434-6 | 1.70 | 2.04 | |
| Espaceur Rbc260-410-Rbk * | ||||
| 088 | 0230059990 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 089 | 5416501100 | |||
| Amortisseur RBK420 * | ||||
| 090 | 5416503500 | 4.08 | 4.90 | |
| Amortisseur | ||||
| 091 | 5416503600 | 5.87 | 7.04 | |
| Allumage | ||||
| 092 | 168587-9 | 34.36 | 41.23 | |
| Pas d'informations disponibles, non commandable | ||||
| 093 | 5417001010 | |||
| Capuchon de bougie Ptr2500 A | ||||
| 094 | 0655009870 | 4.09 | 4.91 | |
| Pas d'informations disponibles, non commandable | ||||
| 095 | 0654009931 | |||
| BOUGIE A | ||||
| 096 | 168517-0 | 5.22 | 6.26 | |
| Tube | ||||
| 097 | 5417500300 | 2.45 | 2.94 | |
| Fil 2 Eh561 * | ||||
| 098 | 5607005000 | 3.22 | 3.86 | |
| Pas d'informations disponibles, non commandable | ||||
| 099 | 0016706160 | |||
| Rondelle 5mm DSP601 A | ||||
| 100 | 253414-4 | 0.83 | 1.00 | |
| Rondelle 7mm | ||||
| 101 | 267427-9 | 1.21 | 1.45 | |
| Rondelle élastique Rbc310-G2400- * | ||||
| 102 | 0032006000 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 103 | 0140059610 | |||
| Pas d'informations disponibles, non commandable | ||||
| 104 | 0140059610 | |||
| Vis 5X20 * | ||||
| 105 | 0140059560 | 1.02 | 1.22 | |
| Vis à six pans creux Ck M5x22mm | ||||
| 106 | 922236-0 | 0.83 | 1.00 | |
| Boulon 5x50 | ||||
| 107 | 266794-9 | 1.43 | 1.72 | |
| Boulon 5X30 Rbc410-Rbk410 | ||||
| 108 | 0119059940 | 0.83 | 1.00 | |
| Boulon à six pans creux M6X60mm | ||||
| 109 | 266589-0 | 1.43 | 1.72 | |
| Boulon M6X18 Rbc410-Rbk410 | ||||
| 110 | 0119069990 | 0.83 | 1.00 | |
| Plateau De Pression | ||||
| 111 | 267444-9 | 1.21 | 1.45 | |
| Vis 6X16 * | ||||
| 112 | 0140069910 | 1.02 | 1.22 | |
| Vis 5X14 * | ||||
| 113 | 0140059550 | 0.83 | 1.00 | |
| Vis en métal Ck M5x25mm | ||||
| 114 | 266749-4 | 1.72 | 2.06 | |
| Support Rbc310 A | ||||
| 115 | 346286-5 | 7.80 | 9.36 | |
| Vis hexagonale à embase M6X14 A | ||||
| 116 | 922316-2 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 117 | 5416041001 | |||
| Pas d'informations disponibles, non commandable | ||||
| 118 | 5236046130 | |||
| Pas d'informations disponibles, non commandable | ||||
| 119 | 5236046060 | |||
| Couvercle de pompe Ebh253U A | ||||
| 120 | 346270-0 | 3.65 | 4.38 | |
| Pompe de surpression | ||||
| 121 | 424314-7 | 3.65 | 4.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 122 | 5216008010 | |||
| Joint de Membrane | ||||
| 123 | 442154-1 | 2.44 | 2.93 | |
| Diaphragme de pompe | ||||
| 124 | WJ00009599 | 4.08 | 4.90 | |
| Pas d'informations disponibles, non commandable | ||||
| 125 | 5246001030 | |||
| Seegering E-3 A | ||||
| 126 | 257964-1 | 2.08 | 2.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 127 | 5236018040 | |||
| Pas d'informations disponibles, non commandable | ||||
| 128 | 453970-6 | |||
| Vis de réglage Rbc230 A | ||||
| 129 | 266704-6 | 0.83 | 1.00 | |
| GUIDE CABLE | ||||
| 130 | 5236052020 | 10.81 | 12.97 | |
| Écrou de réglage du câble | ||||
| 131 | 5316005450 | 1.43 | 1.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 132 | 5216008010 | |||
| Rondelle de joint | ||||
| 133 | 424444-4 | 2.44 | 2.93 | |
| Parker 3X24Mm Ck A | ||||
| 134 | 266582-4 | 0.83 | 1.00 | |
| Aiguille d'ajustement Rbc420 A | ||||
| 135 | 326211-2 | 6.74 | 8.09 | |
| Pas d'informations disponibles, non commandable | ||||
| 136 | 234262-0 | |||
| Rivet pour aiguille de réglage | ||||
| 137 | 267461-9 | 1.72 | 2.06 | |
| Joint Torique | ||||
| 138 | WJ00016105 | 2.08 | 2.50 | |
| Rivet pour aiguille de réglage | ||||
| 139 | 5426005030 | 2.44 | 2.93 | |
| Pas d'informations disponibles, non commandable | ||||
| 140 | 5413044010 | |||
| Plaque de filtre à air | ||||
| 141 | 453982-9 | 7.44 | 8.93 | |
| Pas d'informations disponibles, non commandable | ||||
| 142 | 5413044020 | |||
| Bague | ||||
| 143 | 5313003050 | 2.08 | 2.50 | |
| Bus Rbc420 A | ||||
| 144 | 332044-5 | 2.44 | 2.93 | |
| Plaque | ||||
| 145 | 5233013040 | 4.58 | 5.50 | |
| Clapet d'étranglement Rbc420 * | ||||
| 146 | 346627-5 | 8.46 | 10.15 | |
| Clip | ||||
| 147 | 5313003110 | 3.83 | 4.60 | |
| Boulon 5x50 | ||||
| 148 | 266794-9 | 1.43 | 1.72 | |
| Écrou M6 Htr5600 A | ||||
| 149 | 0022706000 | 0.83 | 1.00 | |
| Vis M6x35mm | ||||
| 150 | 266667-6 | 0.83 | 1.00 | |
| VIS C M4X34 | ||||
| 151 | 0150059940 | 0.83 | 1.00 | |
| Bouchon essence/huile cpl | ||||
| 152 | 168668-9 | 10.84 | 13.01 | |
| Vis à six pans creux Ck M5x22mm | ||||
| 153 | 922236-0 | 0.83 | 1.00 | |
