Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita PLM5113N2'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

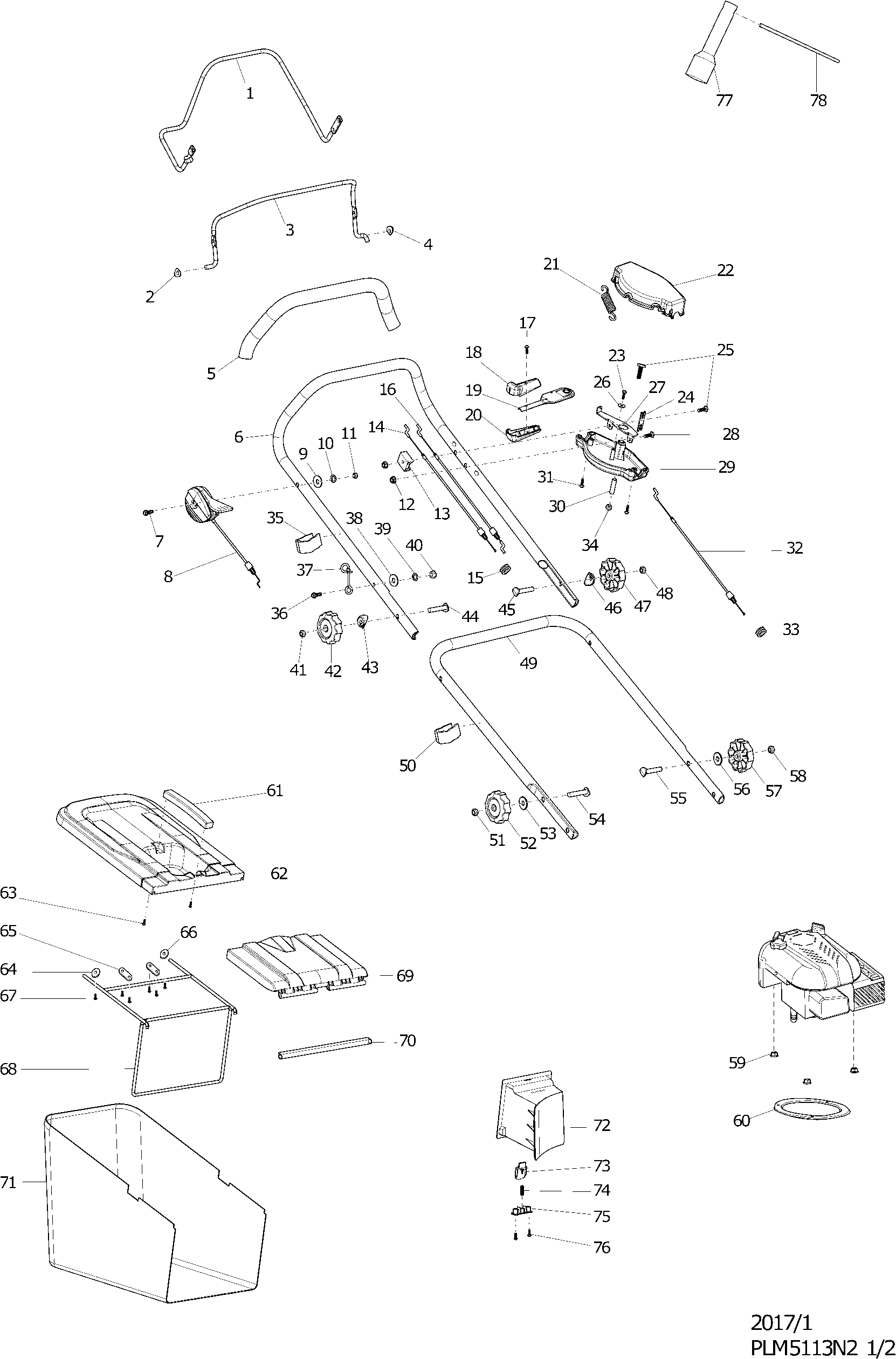

Dessins des Makita PLM5113N2
Liste de pièces de rechange des Makita PLM5113N2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Levier d'entraînement Pm-4621N A | ||||
| 001 | DA00000964 | 9.60 | 11.52 | |
| Rondelle de montage | ||||
| 002 | 671001524 | 2.40 | 2.88 | |
| Levier d'embrayage | ||||
| 003 | DA00000961 | 8.40 | 10.08 | |
| Rondelle de montage | ||||
| 004 | 671001524 | 2.40 | 2.88 | |
| Manche de poignée | ||||
| 005 | 671001029 | 8.40 | 10.08 | |
| Barre de poussée Plm5113N2 | ||||
| 006 | DA00000963 | 26.40 | 31.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 007 | 671006082 | |||
| Contrôle du gaz complet | ||||
| 008 | DA00001160 | 7.20 | 8.64 | |
| Rondelle plate | ||||
| 009 | DA00000574 | 1.00 | 1.20 | |
| Rondelle de blocage A | ||||
| 010 | DA00000576 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 011 | DA00000575 | |||
| Ecrou de bride | ||||
| 012 | DA00000543 | 1.00 | 1.20 | |
| Plaque de montage de câble Plm4120N A | ||||
| 013 | DA00000573 | 1.20 | 1.44 | |
| Set de câble de contrôle PLM5113N2 | ||||
| 014 | DA00000977 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 015 | 671800104 | |||
| Plus disponible, pas de remplacement | ||||
| 016 | DA00001173 | |||
| Parker 4,2x15mm | ||||
| 017 | DA00000873 | 1.00 | 1.20 | |
| Capuchon de levier Re | ||||
| 018 | DA00000869 | 1.20 | 1.44 | |
| Commande d'accélérateur | ||||
| 019 | DA00000972 | 3.60 | 4.32 | |
| Levier Re | ||||
| 020 | DA00000870 | 1.20 | 1.44 | |
| Ressort pour roue motrice * | ||||
| 021 | 671011123 | 1.20 | 1.44 | |
| Support de levier de gaz Plm5113N2 | ||||
| 022 | 671470002 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 023 | DA00000603 | |||
| Plaque de fixation Plm5113N2 | ||||
| 024 | 671001511 | 1.20 | 1.44 | |
| Boulon Plm5113N2 | ||||
| 025 | 671006063 | 1.20 | 1.44 | |
| Rivet 12/4.5x1.0 | ||||
| 026 | 671002075 | 1.20 | 1.44 | |
| Support de commande des gaz Pl. Plm5113N2 | ||||
| 027 | 671001514 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 028 | DA00000577 | |||
| Support de levier de gaz Plm5113N2 | ||||
| 029 | 671470001 | 2.40 | 2.88 | |
| Bague Plm5113N2 | ||||
| 030 | 671001513 | 2.40 | 2.88 | |
| Vis Met.St4 2X25Mm | ||||
| 031 | 671010630 | 1.00 | 1.20 | |
| Câble de gaz Complet Plm5113N2 | ||||
| 032 | 671001191 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 033 | 671800104 | |||
| Ecrou de bride | ||||
| 034 | DA00000543 | 1.00 | 1.20 | |
| Support de câble d'accélérateur Plm4630 A | ||||
| 035 | 671611001 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 036 | DA00000577 | |||
| Guide de câble Plm4120N * | ||||
| 037 | DA00000579 | 2.40 | 2.88 | |
| Rondelle plate | ||||
| 038 | DA00000574 | 1.00 | 1.20 | |
| Rondelle de blocage A | ||||
| 039 | DA00000576 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 040 | DA00000575 | |||
| Ecrou | ||||
| 041 | DA00000563 | 1.00 | 1.20 | |
| Bouton | ||||
| 042 | DA00000564 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 043 | 671001085 | |||
| Boulon a tete bombee | ||||
| 044 | DA00000569 | 2.40 | 2.88 | |
| Boulon a tete bombee | ||||
| 045 | DA00000569 | 2.40 | 2.88 | |
| Bague de blocage courbée A DLM460 | ||||
| 046 | DA00000924 | 1.00 | 1.20 | |
| Bouton | ||||
| 047 | DA00000564 | 1.20 | 1.44 | |
| Ecrou | ||||
| 048 | DA00000563 | 1.00 | 1.20 | |
| Barre de poussée "dessous" | ||||
| 049 | 671001606 | 22.00 | 26.40 | |
| Support de câble d'accélérateur Plm4630 A | ||||
| 050 | 671611001 | 1.20 | 1.44 | |
| Ecrou | ||||
| 051 | DA00000563 | 1.00 | 1.20 | |
| Bouton | ||||
| 052 | DA00000564 | 1.20 | 1.44 | |
| Rivet 8 | ||||
| 053 | 671007007 | 1.20 | 1.44 | |
| Boulon de serrure M8X35mm PM-462C P | ||||
| 054 | DA00000839 | 1.20 | 1.44 | |
| Boulon de serrure M8X35mm PM-462C P | ||||
| 055 | DA00000839 | 1.20 | 1.44 | |
| Rivet 8 | ||||
| 056 | 671007007 | 1.20 | 1.44 | |
| Bouton | ||||
| 057 | DA00000564 | 1.20 | 1.44 | |
| Ecrou | ||||
| 058 | DA00000563 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 059 | DA00000537 | |||
| Joint d'étanchéité Plm5113N2 | ||||
| 060 | 671144701 | 4.80 | 5.76 | |
| Poignée de bac de ramassage d'herbe | ||||
| 061 | 671454001 | 3.60 | 4.32 | |
| Couvercle Plm5113N2 | ||||
| 062 | 671521001 | 16.50 | 19.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 063 | DA00000326 | |||
| Rivet 4mm | ||||
| 064 | DA00000025 | 1.00 | 1.20 | |
| Plaque d'arbre Dlm380 A | ||||
| 065 | DA00000335 | 1.00 | 1.20 | |
| Rivet 4mm | ||||
| 066 | DA00000025 | 1.00 | 1.20 | |
| Parker ST5x12 | ||||
| 067 | DA00000888 | 1.00 | 1.20 | |
| Support de sac à herbe | ||||
| 068 | 671001443 | 18.70 | 22.44 | |
| Couvercle de capture d'herbe | ||||
| 069 | 671468001 | 15.40 | 18.48 | |
| Rondelle de montage | ||||
| 070 | 671001353 | 2.40 | 2.88 | |
| Bac de ramassage d'herbe Plm5113N2 | ||||
| 071 | 671144401 | 30.80 | 36.96 | |
| Bloc arrière Plm5113N2 | ||||
| 072 | 671509001 | 11.00 | 13.20 | |
| Bouton de fixation | ||||
| 073 | 671316004 | 1.20 | 1.44 | |
| Ressort | ||||
| 074 | 671011005 | 2.40 | 2.88 | |
| Plateau De Pression | ||||
| 075 | 671317001 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 076 | DA00000603 | |||
| Boulon De Flasque | ||||
| 079 | DA00000562 | 1.20 | 1.44 | |
| Support Pour Levier Re Plm5113N2 | ||||
| 080 | 671001325 | 8.40 | 10.08 | |
| Ecrou de bride | ||||
| 081 | DA00000543 | 1.00 | 1.20 | |
| Pince pour couvercle de protection | ||||
| 082 | 671009017 | 1.20 | 1.44 | |
| Barre de renforcement | ||||
| 083 | 671001518 | 4.80 | 5.76 | |
| Ressort | ||||
| 084 | 671011101 | 1.20 | 1.44 | |
| Pince pour couvercle de protection | ||||
| 085 | 671009017 | 1.20 | 1.44 | |
| Ecrou de bride | ||||
| 086 | DA00000543 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 087 | DA00000537 | |||
| Support Pour Levier Li Plm5113N2 | ||||
| 088 | 671001324 | 7.20 | 8.64 | |
| Boulon De Flasque | ||||
| 089 | DA00000562 | 1.20 | 1.44 | |
| Vis M6x12 | ||||
| 090 | 671002019 | 1.20 | 1.44 | |
| Plaque de réglage de la hauteur | ||||
| 091 | DA00000788 | 3.60 | 4.32 | |
| Ecrou de bride | ||||
| 092 | DA00000543 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 093 | DA00000537 | |||
| Plateau de coupe Plm5113N2 | ||||
| 094 | 671132602 | 161.70 | 194.04 | |
| Ressort d'extension Plm5113N2 | ||||
| 095 | 671011142 | 1.20 | 1.44 | |
| Tige De Raccordement | ||||
| 096 | DA00001159 | 11.00 | 13.20 | |
| Ecrou | ||||
| 097 | DA00000549 | 1.00 | 1.20 | |
| Ecrou | ||||
| 098 | DA00000549 | 1.00 | 1.20 | |
| Couvercle latéral | ||||
| 099 | DA00000969 | 11.00 | 13.20 | |
| Couvercle latéral Plm5113N2 | ||||
| 100 | 671514001 | 8.40 | 10.08 | |
| Ressort de traction | ||||
| 101 | 671111300 | 2.40 | 2.88 | |
| Arbre | ||||
| 102 | 671001019 | 3.60 | 4.32 | |
| Tole De Maintien | ||||
| 103 | 671001571 | 3.60 | 4.32 | |
| Rondelle élastique 5Mm A | ||||
| 104 | DA00000198 | 1.00 | 1.20 | |
| Vis M5X10 | ||||
| 105 | 671201501 | 1.20 | 1.44 | |
| Capuchon de couverture de roue arrière | ||||
| 106 | 671001322 | 9.60 | 11.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 107 | DA00000537 | |||
| Pas d'informations disponibles, non commandable | ||||
| 108 | DA00000538 | |||
| Roue arrière | ||||
| 109 | 671002021 | 30.80 | 36.96 | |
| Pignon | ||||
| 110 | 671200010 | 11.00 | 13.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 111 | DA00000538 | |||
| Pas d'informations disponibles, non commandable | ||||
| 112 | DA00000603 | |||
| Capuchon de protection de roue 11" | ||||
| 113 | 671251800 | 8.40 | 10.08 | |
| Vis | ||||
| 114 | 671002030 | 1.20 | 1.44 | |
| Ajusteur de hauteur Plm5113N2 | ||||
| 115 | 671001570 | 6.00 | 7.20 | |
| Manche de manche DLM460 A | ||||
| 116 | DA00001058 | 3.60 | 4.32 | |
| Ecrou | ||||
| 117 | DA00000549 | 1.00 | 1.20 | |
| Anneau de retenue | ||||
| 118 | DA00000612 | 1.00 | 1.20 | |
| Essieu arrière Compl Plm5113N2 | ||||
| 119 | 671001574 | 26.40 | 31.68 | |
| Anneau de retenue | ||||
| 120 | DA00000612 | 1.00 | 1.20 | |
| Capuchon de protection de roue 11" | ||||
| 121 | 671251800 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 122 | DA00000603 | |||
| Pas d'informations disponibles, non commandable | ||||
| 123 | DA00000538 | |||
| Pignon | ||||
| 124 | 671200010 | 11.00 | 13.20 | |
| Roue arrière | ||||
| 125 | 671002021 | 30.80 | 36.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 126 | DA00000538 | |||
| Pas d'informations disponibles, non commandable | ||||
| 127 | DA00000537 | |||
| Capuchon de couverture de roue arrière | ||||
| 128 | 671001322 | 9.60 | 11.52 | |
| Capuchon de protection de roue | ||||
| 129 | DA00000536 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 130 | DA00000537 | |||
| Pas d'informations disponibles, non commandable | ||||
| 131 | DA00000538 | |||
| Roue arrière | ||||
| 132 | 671020160 | 19.80 | 23.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 133 | DA00000538 | |||
| Ecrou | ||||
| 134 | DA00000549 | 1.00 | 1.20 | |
| Support De Palier | ||||
| 135 | 671445001 | 2.40 | 2.88 | |
| Essieu avant Compl Plm5113N2 | ||||
| 136 | 671001573 | 22.00 | 26.40 | |
| Ecrou | ||||
| 137 | DA00000549 | 1.00 | 1.20 | |
| Support De Palier | ||||
| 138 | 671445001 | 2.40 | 2.88 | |
| Support De Palier | ||||
| 139 | 671418001 | 2.40 | 2.88 | |
| Extracteur m6x45 | ||||
| 140 | 671002028 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 141 | DA00000538 | |||
| Roue arrière | ||||
| 142 | 671020160 | 19.80 | 23.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 143 | DA00000538 | |||
| Pas d'informations disponibles, non commandable | ||||
| 144 | DA00000537 | |||
| Capuchon de protection de roue | ||||
| 145 | DA00000536 | 3.60 | 4.32 | |
| Ecrou de bride | ||||
| 146 | DA00000543 | 1.00 | 1.20 | |
| DOUILLE FILETEE | ||||
| 147 | 671002038 | 2.40 | 2.88 | |
| Ressort Plm5113N2 | ||||
| 148 | 671011156 | 1.20 | 1.44 | |
| Écrou auto-bloquant hexagonal M5 | ||||
| 149 | 671005011 | 1.20 | 1.44 | |
| Plaque de fixation Plm5113N2 | ||||
| 150 | 671001717 | 4.80 | 5.76 | |
| Boulon de verrouillage d'etancheite M5x55 | ||||
| 151 | 671006123 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 152 | 671080040 | |||
| Bague de blocage Plm5113N2 | ||||
| 153 | 671009020 | 1.00 | 1.20 | |
| Bague de fixation Plm5113N2 | ||||
| 154 | 671001457 | 1.00 | 1.20 | |
| Ressort | ||||
| 155 | 671011122 | 2.40 | 2.88 | |
| Roue d'entraînement Au-dessus Plm5113N2 | ||||
| 156 | 671010540 | 8.40 | 10.08 | |
| Axe de roue motrice Plm5113N2 | ||||
| 157 | 671001082 | 14.30 | 17.16 | |
| Boulon De Flasque | ||||
| 158 | DA00000562 | 1.20 | 1.44 | |
| Rondelle Elastique | ||||
| 159 | DA00000832 | 1.00 | 1.20 | |
| Rivet 8 | ||||
| 160 | 671007007 | 1.20 | 1.44 | |
| Tole De Maintien | ||||
| 161 | DA00000915 | 3.60 | 4.32 | |
| Rondelle de blocage A | ||||
| 162 | DA00000576 | 1.00 | 1.20 | |
| Vis M6x12 | ||||
| 163 | 671002019 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 164 | DA00000604 | |||
| Conduire la roue dentée R | ||||
| 165 | DA00001091 | 8.40 | 10.08 | |
| Palier | ||||
| 166 | DA00001029 | 3.60 | 4.32 | |
| Logement De Palier | ||||
| 167 | 671002024 | 10.80 | 12.96 | |
| Plus disponible, pas de remplacement | ||||
| 168 | DA00000597 | |||
| Transmission Plm5113N2 | ||||
| 169 | 671501031 | 78.10 | 93.72 | |
| Plus disponible, pas de remplacement | ||||
| 170 | DA00000597 | |||
| Logement De Palier | ||||
| 171 | 671002024 | 10.80 | 12.96 | |
| Palier | ||||
| 172 | DA00001029 | 3.60 | 4.32 | |
| Engrenage l | ||||
| 173 | DA00001090 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 174 | DA00000604 | |||
| Vis M6x12 | ||||
| 175 | 671002019 | 1.20 | 1.44 | |
| Bague de montage Plm4120N A | ||||
| 176 | DA00000542 | 1.20 | 1.44 | |
| Ecrou de bride | ||||
| 177 | DA00000543 | 1.00 | 1.20 | |
| Bague de montage Plm4120N A | ||||
| 178 | DA00000542 | 1.20 | 1.44 | |
| Vis M6x12 | ||||
| 179 | 671002019 | 1.20 | 1.44 | |
| Boulon | ||||
| 180 | 671003042 | 2.40 | 2.88 | |
| Plaque de fixation Plm5113N2 | ||||
| 181 | 671001455 | 7.20 | 8.64 | |
| Roue réductrice de vitesse Plm5113 | ||||
| 182 | 671001056 | 6.00 | 7.20 | |
| Roulement à billes 6001llu | ||||
| 183 | 211138-8 | 4.80 | 5.76 | |
| Bague de blocage Plm5113N2 | ||||
| 184 | 671009021 | 1.00 | 1.20 | |
| Ecrou | ||||
| 185 | DA00000563 | 1.00 | 1.20 | |
| Plaque de fixation Plm5113N2 | ||||
| 186 | 671001533 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 187 | DA00000537 | |||
| Écrou auto-bloquant hexagonal M8 | ||||
| 188 | 671005008 | 1.20 | 1.44 | |
| Ressort Plm5113N2 | ||||
| 189 | 671011021 | 1.20 | 1.44 | |
| Ecrou | ||||
| 190 | DA00000549 | 1.00 | 1.20 | |
| Tole De Construction | ||||
| 191 | DA00000971 | 10.80 | 12.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 192 | DA00000537 | |||
| Vis M6x12 | ||||
| 193 | 671002019 | 1.20 | 1.44 | |
| Rivet 8 | ||||
| 194 | 671007007 | 1.20 | 1.44 | |
| Rondelle Elastique | ||||
| 195 | DA00000832 | 1.00 | 1.20 | |
| Guide de câble | ||||
| 196 | DA00001157 | 2.40 | 2.88 | |
| Boulon | ||||
| 197 | DA00000586 | 1.20 | 1.44 | |
| Boulon "spec" | ||||
| 198 | DA00000617 | 1.20 | 1.44 | |
| Ecrou de bride | ||||
| 199 | DA00000543 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 200 | DA00000537 | |||
| Roulement à billes 6001llu | ||||
| 201 | 211138-8 | 4.80 | 5.76 | |
| Tole De Maintien | ||||
| 202 | DA00000974 | 2.40 | 2.88 | |
| Ressort Plm5113N2 | ||||
| 203 | 671011136 | 2.40 | 2.88 | |
| Plaque de couverture Plm5113N2 | ||||
| 204 | 671522001 | 10.80 | 12.96 | |
| Écrou auto-bloquant hexagonal M8 | ||||
| 205 | 671005008 | 1.20 | 1.44 | |
| Parker 4,2x15mm | ||||
| 206 | DA00000873 | 1.00 | 1.20 | |
| Vis M6X25 Plm5113N2 | ||||
| 207 | 671006066 | 2.40 | 2.88 | |
| Courroie Trapezoidale | ||||
| 208 | DA00000968 | 8.40 | 10.08 | |
| Roue motrice Plm5113N2 | ||||
| 209 | 671004013 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 210 | DA00000598 | |||
| Cheville Plm4120N A | ||||
| 211 | DA00000535 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 212 | 671015252 | |||
| Pas d'informations disponibles, non commandable | ||||
| 213 | DA00000973 | |||
| Rivet | ||||
| 214 | 671010730 | 2.40 | 2.88 | |
| Boulon de lame Pm-462C A | ||||
| 215 | DA00000528 | 2.40 | 2.88 | |
| Capuchon Plm5113N2 | ||||
| 216 | 671513001 | 13.20 | 15.84 | |
| Parker St4.2x10 | ||||
| 217 | DA00000911 | 1.00 | 1.20 | |
