Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita MH246.4D'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

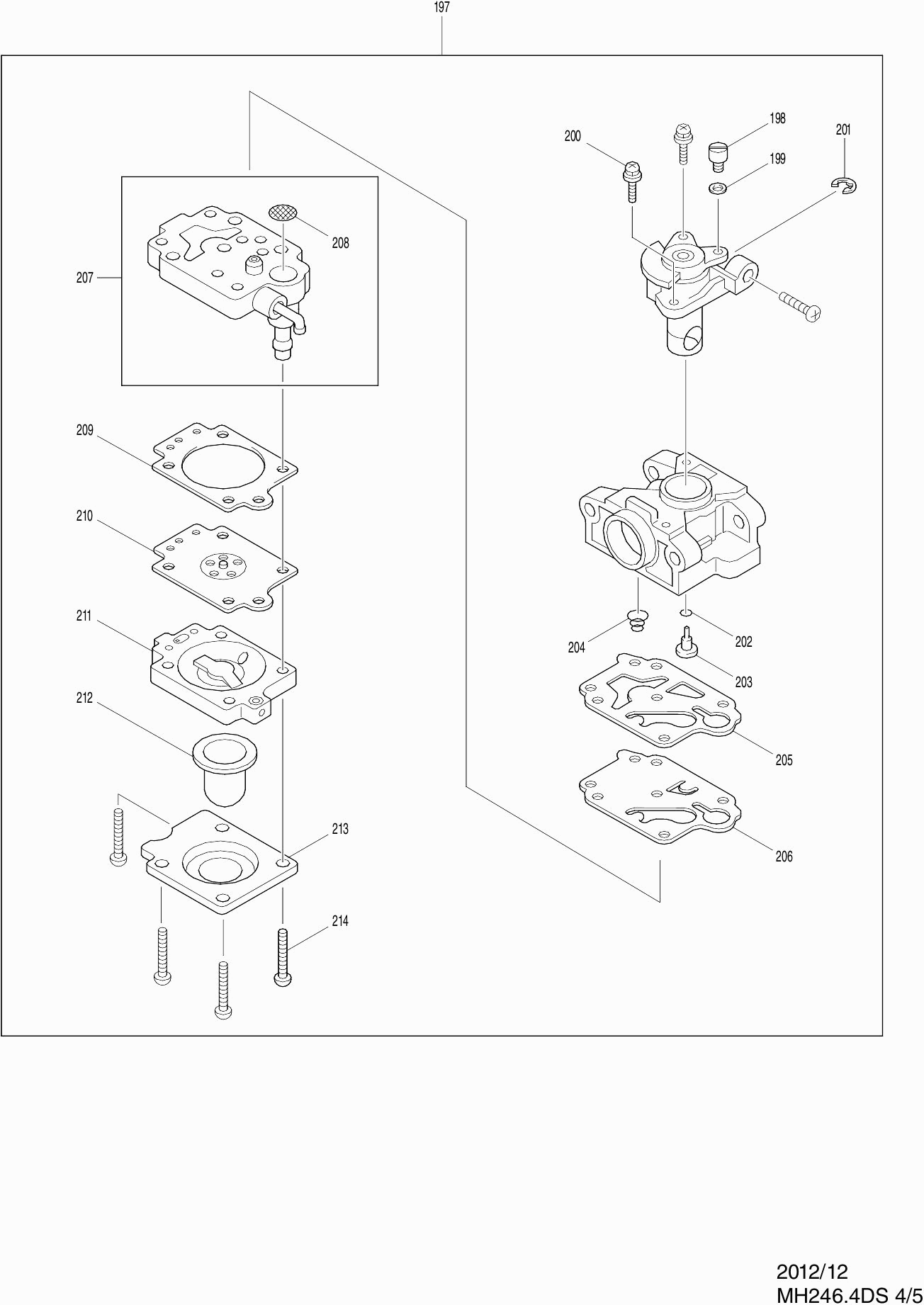

Dessins des Makita MH246.4D
Liste de pièces de rechange des Makita MH246.4D
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Sangle | ||||
| A01 | 125516-5 | 6.00 | 7.20 | |
| Pas d'informations disponibles, non commandable | ||||
| A02 | 195502-0 | |||
| Pas d'informations disponibles, non commandable | ||||
| A02-1 | 197009-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| A02-2 | 191A20-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| A02-3 | 197009-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| A03 | 195626-2 | |||
| COMBISLEUTEL SW10/SW16-PH2 | ||||
| A04 | 782233-6 | 4.00 | 4.80 | |
| Pas d'informations disponibles, non commandable | ||||
| A05 | 783223-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| A06 | 452622-6 | |||
| Pas d'informations disponibles, non commandable | ||||
| A07 | 831315-2 | |||
| Conduite d'huile | ||||
| C10 | 424301-6 | 3.60 | 4.32 | |
| Étiquette de sécurité | ||||
| C10 | 801C21-1 | 2.40 | 2.88 | |
| Serre-câble | ||||
| C10 | 347094-7 | 1.20 | 1.44 | |
| Serre-câble | ||||
| C11 | 347094-7 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| C20 | 346468-9 | |||
| Pas d'informations disponibles, non commandable | ||||
| C30 | 452843-0 | |||
| Pas d'informations disponibles, non commandable | ||||
| C40 | 922243-3 | |||
| PIECE DE MONTAGE "VARI" EN4950H A | ||||
| 001 | 123818-3 | 375.10 | 450.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 001-1 | 126303-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 001-2 | 123495-1 | |||
| Pas d'informations disponibles, non commandable | ||||
| 001-3 | 135759-1 | |||
| Pas d'informations disponibles, non commandable | ||||
| 001-4 | 135783-4 | |||
| Pas d'informations disponibles, non commandable | ||||
| 003 | 324893-4 | |||
| Arbre Ebh253U A | ||||
| 003-1 | 327056-1 | 9.60 | 11.52 | |
| Support de montage | ||||
| 004 | 195143-2 | 3.60 | 4.32 | |
| Vis Vk 20mm | ||||
| 005 | 911233-1 | 1.00 | 1.20 | |
| Acier Mh246.4D A | ||||
| 006 | 143932-9 | 33.00 | 39.60 | |
| Acier Mh246.4D A | ||||
| 006-1 | 143932-9 | 33.00 | 39.60 | |
| Étiquette de sécurité | ||||
| 006A | 801C21-1 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 007 | 346468-9 | |||
| Étiquette | ||||
| 008 | 893671-8 | 3.60 | 4.32 | |
| Étiquette "serienr" | ||||
| 009 | 801D19-4 | 2.40 | 2.88 | |
| Étiquette "émission" | ||||
| 032 | 801P53-6 | 2.40 | 2.88 | |
| Etiquette "Séries" | ||||
| 033 | 816567-6 | 2.40 | 2.88 | |
| Etiquette Info. | ||||
| 034 | 819430-2 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 036 | 801C23-7 | |||
| Capot de recouvrement | ||||
| 037 | 424434-7 | 1.20 | 1.44 | |
| Manette de contrôle | ||||
| 038 | 126488-7 | 20.90 | 25.08 | |
| Manette de contrôle | ||||
| 038-1 | 126488-7 | 20.90 | 25.08 | |
| Vis auto-taraudeuse 3x16 | ||||
| 039 | 266130-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 040 | 451595-0 | |||
| Pas d'informations disponibles, non commandable | ||||
| 041 | 451594-2 | |||
| Ressort A Lame | ||||
| 042 | 232251-9 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 043 | 188832-6 | |||
| Support de poignée de tube | ||||
| 044 | 346248-3 | 1.20 | 1.44 | |
| Vis hexagonale Ck M5x14mm | ||||
| 045 | 922218-2 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 046 | 451593-4 | |||
| Ressort de torsion 7 | ||||
| 047 | 233541-3 | 1.20 | 1.44 | |
| Câble d'accélérateur | ||||
| 048 | 168571-4 | 6.00 | 7.20 | |
| Ressort de torsion 11 | ||||
| 049 | 233540-5 | 2.40 | 2.88 | |
| Commande d'accélérateur | ||||
| 050 | 455313-8 | 2.40 | 2.88 | |
| Commande d'accélérateur | ||||
| 050-1 | 455313-8 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 051 | 638714-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 052 | 638713-9 | |||
| Câble externe | ||||
| 053 | 452071-7 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 054 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 055 | 188832-6 | |||
| Pas d'informations disponibles, non commandable | ||||
| 060 | 126202-1 | |||
| Couvercle de filtre à air Er2650Lh A | ||||
| 060-1 | 123499-3 | 6.00 | 7.20 | |
| Boulon à ailettes M4 | ||||
| 061 | 265791-2 | 1.00 | 1.20 | |
| Préfiltre | ||||
| 062 | 443171-4 | 3.60 | 4.32 | |
| Préfiltre | ||||
| 062-1 | 443171-4 | 3.60 | 4.32 | |
| Élément de filtre à air | ||||
| 063 | 443169-1 | 6.00 | 7.20 | |
| Vis de clé allen M5X60Mm | ||||
| 064 | 266871-7 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 065 | 126198-6 | |||
| Boîtier de filtre à air Er2650Lh A | ||||
| 065-1 | 123501-2 | 22.00 | 26.40 | |
| Plaque de séparation | ||||
| 066 | 162346-3 | 8.40 | 10.08 | |
| Joint torique 15 | ||||
| 067 | 213540-1 | 1.00 | 1.20 | |
| Soupape de surpression | ||||
| 068 | 424316-3 | 3.60 | 4.32 | |
| Tuyau d'air | ||||
| 069 | 422099-9 | 3.60 | 4.32 | |
| Douille de liaison | ||||
| 070 | 325665-0 | 1.20 | 1.44 | |
| Joint de collecteur d'admission | ||||
| 071 | 442153-3 | 1.20 | 1.44 | |
| Vis à tête cylindrique M5x18mm | ||||
| 072 | 266787-6 | 1.00 | 1.20 | |
| Pince | ||||
| 073 | 451825-9 | 1.00 | 1.20 | |
| Collecteur | ||||
| 074 | 451729-5 | 2.40 | 2.88 | |
| O-ring 12 | ||||
| 075 | 213547-7 | 1.20 | 1.44 | |
| Tuyau de Ventilation | ||||
| 076 | 422109-2 | 6.00 | 7.20 | |
| Collier de tuyau IAS 3 | ||||
| 077 | 345918-1 | 1.00 | 1.20 | |
| Couvercle de soupape | ||||
| 078 | 318745-9 | 7.20 | 8.64 | |
| Boulon Allen 5x16 | ||||
| 079 | 922221-3 | 1.00 | 1.20 | |
| Couvercle de soupape "intérieur" | ||||
| 080 | 453860-3 | 1.20 | 1.44 | |
| Joint de couvercle de soupape | ||||
| 081 | 162304-9 | 1.20 | 1.44 | |
| Capuchon de bougie | ||||
| 082 | 424302-4 | 3.60 | 4.32 | |
| Ressort de bougie Ebh253U A | ||||
| 083 | 324891-8 | 1.20 | 1.44 | |
| Bougie d'allumage | ||||
| 084 | 168534-0 | 11.00 | 13.20 | |
| Bras de soupape | ||||
| 085 | 125554-7 | 4.80 | 5.76 | |
| Stylo 5mm | ||||
| 086 | 256200-2 | 1.00 | 1.20 | |
| Broche de la soupape | ||||
| 087 | 256865-0 | 1.00 | 1.20 | |
| Bague de blocage de vanne | ||||
| 088 | 325668-4 | 2.40 | 2.88 | |
| Boîtier d'embrayage Em2653Lh A | ||||
| 089 | 143823-4 | 19.80 | 23.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 090 | 922228-9 | |||
| Entretoise | ||||
| 091 | 450569-8 | 1.20 | 1.44 | |
| Entretoise | ||||
| 091-1 | 450569-8 | 1.20 | 1.44 | |
| Rondelle de blocage S-12 | ||||
| 092 | 961052-5 | 1.00 | 1.20 | |
| Roulement à billes 6201ddu | ||||
| 093 | 210111-5 | 6.00 | 7.20 | |
| Rondelle de blocage r-32 | ||||
| 094 | 962151-6 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 095 | 168609-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 095-1 | 161588-6 | |||
| Vis Allen M6x25mm | ||||
| 096 | 266864-4 | 2.40 | 2.88 | |
| Rondelle 8 | ||||
| 097 | 267817-6 | 1.00 | 1.20 | |
| Embrayage cpl | ||||
| 098 | 126135-0 | 11.00 | 13.20 | |
| Chaussure d'embrayage | ||||
| 099 | 168498-8 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 099-1 | 161332-1 | |||
| Ressort de traction 7mm | ||||
| 100 | 231881-3 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 101 | 267812-6 | |||
| Ecrou Frein | ||||
| 102 | 264039-9 | 1.00 | 1.20 | |
| Ecrou Frein | ||||
| 102-1 | 264039-9 | 1.00 | 1.20 | |
| Roto Magneto Comp. | ||||
| 103 | 318569-3 | 11.00 | 13.20 | |
| Tuyau Ms246.4 A | ||||
| 104 | 444021-6 | 1.20 | 1.44 | |
| Boulon de clé Allen M4x20mm | ||||
| 105 | 266602-4 | 1.20 | 1.44 | |
| Entretoise | ||||
| 106 | 452049-0 | 1.00 | 1.20 | |
| Allumage | ||||
| 107 | 161483-0 | 30.80 | 36.96 | |
| Broche 5Mm Ebh253U A | ||||
| 108 | 268238-5 | 1.00 | 1.20 | |
| Engrenage basculant | ||||
| 109 | 125552-1 | 23.10 | 27.72 | |
| Levier de Came | ||||
| 110 | 313169-4 | 3.60 | 4.32 | |
| Broche 4mm Ebh253U A | ||||
| 112 | 268239-3 | 1.00 | 1.20 | |
| Joint de couvercle de carter | ||||
| 113 | 162274-2 | 2.40 | 2.88 | |
| Couvercle De Carter | ||||
| 114 | 318443-5 | 4.80 | 5.76 | |
| Boulon Allen 5x16 | ||||
| 115 | 922221-3 | 1.00 | 1.20 | |
| Bloc-cylindres assy | ||||
| 116 | 135478-9 | 130.90 | 157.08 | |
| Bloc-cylindres assy | ||||
| 116-1 | 135478-9 | 130.90 | 157.08 | |
| Boulon Allen 5x16 | ||||
| 117 | 922221-3 | 1.00 | 1.20 | |
| Valve de contrôle | ||||
| 118 | 424201-0 | 2.40 | 2.88 | |
| Joint d'Échappement Ms246.4 A | ||||
| 119 | 346331-6 | 3.60 | 4.32 | |
| Échappement | ||||
| 120 | 168554-4 | 8.40 | 10.08 | |
| Boulon Allen M5x40mm Ck | ||||
| 121 | 266440-4 | 1.20 | 1.44 | |
| Poulie de démarrage | ||||
| 122 | 168483-1 | 2.40 | 2.88 | |
| Plaque d'échappement | ||||
| 123 | 451731-8 | 1.20 | 1.44 | |
| Vis hexagonale Ck M5x14mm | ||||
| 124 | 922218-2 | 1.00 | 1.20 | |
| Faisceau de câbles | ||||
| 125 | 638707-4 | 2.40 | 2.88 | |
| Faisceau de câbles | ||||
| 126 | 638708-2 | 3.60 | 4.32 | |
| Vis hexagonale Ck M5x14mm | ||||
| 128 | 922218-2 | 1.00 | 1.20 | |
| Couvercle de cylindre | ||||
| 129 | 453569-7 | 10.80 | 12.96 | |
| Vis hexagonale Ck M5x14mm | ||||
| 130 | 922218-2 | 1.00 | 1.20 | |
| Tampon En Caoutchouc | ||||
| 131 | 424082-2 | 2.40 | 2.88 | |
| Boulon BTR 5x12 | ||||
| 132 | 922211-6 | 1.00 | 1.20 | |
| Vis hexagonale 5x18 | ||||
| 133 | 922226-3 | 1.00 | 1.20 | |
| Support, tuyau | ||||
| 134 | 318249-1 | 3.60 | 4.32 | |
| Support, tuyau | ||||
| 135 | 318250-6 | 3.60 | 4.32 | |
| Tampon En Caoutchouc | ||||
| 136 | 424083-0 | 2.40 | 2.88 | |
| Entretoise Ebh253U A | ||||
| 137 | 424200-2 | 1.00 | 1.20 | |
| Ressort de compression 9 | ||||
| 138 | 234108-0 | 2.40 | 2.88 | |
| Valve d'échappement | ||||
| 140 | 326366-3 | 4.80 | 5.76 | |
| Valve d'échappement | ||||
| 140-1 | 326366-3 | 4.80 | 5.76 | |
| Valve d'admission | ||||
| 143 | 326367-1 | 4.80 | 5.76 | |
| Valve d'admission | ||||
| 143-1 | 326367-1 | 4.80 | 5.76 | |
| Jeu de pièces | ||||
| 144 | 196595-0 | 22.00 | 26.40 | |
| Piston | ||||
| 147 | 318441-9 | 9.60 | 11.52 | |
| Cale de montage 3 | ||||
| 148 | 254040-2 | 3.60 | 4.32 | |
| Vilebrequin | ||||
| 149 | 123774-7 | 30.80 | 36.96 | |
| Vilebrequin | ||||
| 149-1 | 123774-7 | 30.80 | 36.96 | |
| Plus disponible, pas de remplacement | ||||
| 150 | 213148-1 | |||
| Plus disponible, pas de remplacement | ||||
| 150-1 | 213148-1 | |||
| Rondelle 23 | ||||
| 151 | 267400-9 | 2.40 | 2.88 | |
| Anneau d'étanchéité 12 | ||||
| 152 | 213147-3 | 2.40 | 2.88 | |
| Anneau d'étanchéité 12 | ||||
| 152-1 | 213147-3 | 2.40 | 2.88 | |
| Axe De Piston | ||||
| 153 | 257781-9 | 3.60 | 4.32 | |
| Bague de blocage pour goupille de piston | ||||
| 154 | 233976-8 | 1.00 | 1.20 | |
| Joint de carter | ||||
| 155 | 162345-5 | 2.40 | 2.88 | |
| Valve d'alimentation | ||||
| 156 | 346083-9 | 2.40 | 2.88 | |
| Plateau De Retenue | ||||
| 157 | 318910-0 | 2.40 | 2.88 | |
| Boulon Allen M4x10 | ||||
| 158 | 922112-8 | 1.00 | 1.20 | |
| Couvercle de carter | ||||
| 159 | 318588-9 | 8.40 | 10.08 | |
| Boulon Allen 5x16 | ||||
| 160 | 922221-3 | 1.00 | 1.20 | |
| Tampon d'impact | ||||
| 161 | 424344-8 | 1.00 | 1.20 | |
| Rondelle | ||||
| 162 | 346305-7 | 1.00 | 1.20 | |
| Vis de boîtier M6x8mm | ||||
| 163 | 266611-3 | 1.00 | 1.20 | |
| Joint torique 20 | ||||
| 164 | 213548-5 | 2.40 | 2.88 | |
| Douille de liaison | ||||
| 165 | 325665-0 | 1.20 | 1.44 | |
| Collier de tuyau IAS 3 | ||||
| 166 | 282020-8 | 1.00 | 1.20 | |
| Collier de tuyau IAS 3 | ||||
| 166-1 | 282020-8 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 167 | 325666-8 | |||
| Pas d'informations disponibles, non commandable | ||||
| 167-1 | 325666-8 | |||
| Conduite d'huile | ||||
| 168 | 424301-6 | 3.60 | 4.32 | |
| Conduite d'huile | ||||
| 168-1 | 125805-8 | 3.60 | 4.32 | |
| Bouchon d'huile | ||||
| 169 | 452047-4 | 2.40 | 2.88 | |
| Joint | ||||
| 170 | 424343-0 | 1.20 | 1.44 | |
| Tuyau d'huile | ||||
| 171 | 452048-2 | 3.60 | 4.32 | |
| Vis hexagonale Ck M5x14mm | ||||
| 172 | 922218-2 | 1.00 | 1.20 | |
| Bouchon de réservoir Assy Ms246.4 A | ||||
| 173 | 127112-5 | 12.22 | 14.66 | |
| Bouchon de réservoir Assy Ms246.4 A | ||||
| 173-1 | 127112-5 | 12.22 | 14.66 | |
| Tube d'alimentation | ||||
| 175 | 168755-4 | 6.00 | 7.20 | |
| Collier de tuyau IAS 3 | ||||
| 176 | 282020-8 | 1.00 | 1.20 | |
| Filtre à carburant | ||||
| 177 | 163518-3 | 14.30 | 17.16 | |
| RÉSERVOIR DE CARBURANT | ||||
| 178 | 451736-8 | 10.80 | 12.96 | |
| Tampon En Caoutchouc | ||||
| 179 | 424080-6 | 1.20 | 1.44 | |
| Tampon En Caoutchouc | ||||
| 180 | 424081-4 | 1.20 | 1.44 | |
| Support de réservoir | ||||
| 181 | 451737-6 | 2.40 | 2.88 | |
| Vis hexagonale Ck M5x14mm | ||||
| 182 | 922218-2 | 1.00 | 1.20 | |
| Dispositif de démarrage | ||||
| 183 | 195308-6 | 16.50 | 19.80 | |
| Poignée de démarrage | ||||
| 184 | 424319-7 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 185 | 424359-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 187 | 266585-8 | |||
| Bras oscillant | ||||
| 188 | 325923-4 | 2.40 | 2.88 | |
| Bague intérieure | ||||
| 189 | 451938-6 | 2.40 | 2.88 | |
| Tambour de corde de démarrage | ||||
| 190 | 451937-8 | 4.80 | 5.76 | |
| Ressort de démarrage | ||||
| 191 | 232258-5 | 6.00 | 7.20 | |
| Cordon de démarrage | ||||
| 192 | 444023-2 | 10.80 | 12.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 193 | 451733-4 | |||
| Vis métallique Ph2 M5X16Mm Ck A | ||||
| 194 | 922223-9 | 1.00 | 1.20 | |
| Étiquette "dolmar" | ||||
| 196 | 891121-7 | 2.40 | 2.88 | |
| Carburateur | ||||
| 197 | 168762-7 | 82.50 | 99.00 | |
| Élément pivotant | ||||
| 198 | 325922-6 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 199 | 413140-9 | |||
| Vis mét. Ph2 M3x18mm Ck | ||||
| 200 | 266581-6 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 200-1 | WJ00096364 | |||
| Seegering E-3 A | ||||
| 201 | 257964-1 | 7.20 | 8.64 | |
| Anneau O 2 | ||||
| 202 | 213538-8 | 4.80 | 5.76 | |
| Aiguille à gaz | ||||
| 203 | 325985-2 | 14.30 | 17.16 | |
| Ressort de compression 5-9mm | ||||
| 204 | 234183-6 | 4.80 | 5.76 | |
| Joint de Membrane | ||||
| 205 | 442155-9 | 7.20 | 8.64 | |
| Diaphragme de pompe | ||||
| 206 | WJ00009599 | 3.96 | 4.75 | |
| Diaphragme de pompe | ||||
| 206-1 | WJ00009599 | 3.96 | 4.75 | |
| Carter de pompe | ||||
| 207 | 141737-1 | 45.10 | 54.12 | |
| Tamis de carburateur | ||||
| 208 | 352021-1 | 3.60 | 4.32 | |
| Joint de Membrane | ||||
| 209 | 442154-1 | 7.20 | 8.64 | |
| Membrane | ||||
| 210 | 168620-7 | 38.50 | 46.20 | |
| Boîtier de Purificateur d'Air Ebh253U A | ||||
| 211 | 140438-8 | 27.50 | 33.00 | |
| Pompe de surpression | ||||
| 212 | 424314-7 | 11.00 | 13.20 | |
| Couvercle de pompe Ebh253U A | ||||
| 213 | 346270-0 | 7.20 | 8.64 | |
| Parker 3X24Mm Ck A | ||||
| 214 | 266582-4 | 3.60 | 4.32 | |
| Etiquette d'avertissement "fuel" | ||||
| 215 | 810455-9 | 2.40 | 2.88 | |
| Étiquette "indication" | ||||
| 216 | 800F73-7 | 2.40 | 2.88 | |
| Rondelle 6x12mm | ||||
| 217 | 941151-9 | 1.00 | 1.20 | |
| Feutre d'amortissement | ||||
| 218 | 443170-6 | 3.60 | 4.32 | |
| Etiquette Info. | ||||
| 222 | 808723-2 | 2.40 | 2.88 | |
| Vis 4x12 | ||||
| 223 | 265C54-4 | 1.00 | 1.20 | |
| Vis à tôle 4X12 Ms246.4 | ||||
| 223 | 266427-6 | 0.83 | 1.00 | |
| Plaque de starter | ||||
| 224 | 452219-1 | 3.60 | 4.32 | |
| Poignée de starter | ||||
| 231 | 452220-6 | 3.60 | 4.32 | |
| Vis à tôle Pt3x10 | ||||
| 232 | 266007-8 | 1.00 | 1.20 | |
| Distributeur | ||||
| 233 | 352020-3 | 3.60 | 4.32 | |
| Distributeur | ||||
| 234 | 453865-3 | 2.40 | 2.88 | |
| Plaque de carter | ||||
| 235 | 453862-9 | 2.40 | 2.88 | |
| Plaque | ||||
| 236 | 346732-8 | 1.00 | 1.20 | |
| Vis mét. M4x17mm | ||||
| 237 | 266887-2 | 1.00 | 1.20 | |
| Vis Met M4X20Mm | ||||
| 237-1 | 266927-6 | 1.00 | 1.20 | |
| Vis Met M4X20Mm | ||||
| 237A | 266927-6 | 1.00 | 1.20 | |
| Joint | ||||
| 238 | 442199-9 | 1.00 | 1.20 | |
| Écrou hexagonal M4 | ||||
| 239 | 931102-0 | 1.00 | 1.20 | |
| Support de carburateur | ||||
| 240 | 346730-2 | 1.20 | 1.44 | |
| Support de carburateur | ||||
| 240-1 | 346730-2 | 1.20 | 1.44 | |
| Vis à six pans M6x85mm | ||||
| 251 | 266817-3 | 1.00 | 1.20 | |
| Rondelle 6mm | ||||
| 252 | 232279-7 | 1.00 | 1.20 | |
| Rondelle 6x12mm | ||||
| 253 | 941151-9 | 1.00 | 1.20 | |
| Vis à embase M8x8mm | ||||
| 254 | 266818-1 | 1.00 | 1.20 | |
| Logement de roulement EN4950H A | ||||
| 255 | 140B55-6 | 34.10 | 40.92 | |
| Engrenage 9 | ||||
| 256 | 227604-5 | 23.10 | 27.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 256-1 | 227A84-1 | |||
| Roulement à billes 608Zz A | ||||
| 257 | 210046-0 | 1.20 | 1.44 | |
| Roulement à billes 608ZZ EN401MP | ||||
| 257-1 | 210191-1 | 1.20 | 1.44 | |
| Roulement à billes 608Zz A | ||||
| 258 | 210046-0 | 1.20 | 1.44 | |
| Roulement à billes 608ZZ EN401MP | ||||
| 258-1 | 210191-1 | 1.20 | 1.44 | |
| Circlip R-22 | ||||
| 259 | 962102-9 | 1.00 | 1.20 | |
| Came A | ||||
| 260 | 310534-8 | 2.40 | 2.88 | |
| Came B | ||||
| 261 | 310535-6 | 13.20 | 15.84 | |
| Vis à six pans creux M4x16 | ||||
| 262 | 922126-7 | 1.00 | 1.20 | |
| Tole De Construction | ||||
| 263 | 313254-3 | 1.20 | 1.44 | |
| Circlip E-4 | ||||
| 264 | 961011-9 | 1.00 | 1.20 | |
| Plaque de serrage | ||||
| 265 | 346657-6 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 266 | 231297-2 | |||
| Anneau Seeger R24 | ||||
| 267 | 962113-4 | 1.00 | 1.20 | |
| Bague de sécurité S-9 | ||||
| 268 | 961005-4 | 1.00 | 1.20 | |
| Roulement à billes 609zz | ||||
| 269 | 210049-4 | 3.60 | 4.32 | |
| Roulement à billes 609ZZ DUR193 | ||||
| 269-1 | 210217-9 | 2.40 | 2.88 | |
| Arbre | ||||
| 270 | 142000-5 | 19.80 | 23.76 | |
| Tige 5 | ||||
| 271 | 326812-6 | 1.20 | 1.44 | |
| Tige 5 | ||||
| 271-1 | 326812-6 | 1.20 | 1.44 | |
| Ressort de compression 6x29mm | ||||
| 272 | 233117-6 | 1.00 | 1.20 | |
| Capot de recouvrement | ||||
| 273 | 187575-7 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 274 | 454249-8 | |||
| Boulon hexagonal 4x20 | ||||
| 275 | 265493-0 | 1.00 | 1.20 | |
| Circlip E-4 | ||||
| 276 | 961011-9 | 1.00 | 1.20 | |
| Connecteur | ||||
| 277 | 318970-2 | 26.40 | 31.68 | |
| Vis métallique Ph2 M5X16Mm Ck A | ||||
| 278 | 922223-9 | 1.00 | 1.20 | |
| Boulon à douille hexagonale Ck M5x25mm | ||||
| 279 | 922241-7 | 1.00 | 1.20 | |
| Capot de recouvrement | ||||
| 280 | 187575-7 | 2.40 | 2.88 | |
| Vis à tarauder 4x18 | ||||
| 281 | 265A48-7 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 282 | 454248-0 | |||
| Poignée Mh246.4D | ||||
| 282-1 | 456369-4 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 282A | 454248-0 | |||
| Poignée Mh246.4D | ||||
| 282B | 456369-4 | 2.40 | 2.88 | |
| Boulon à six pans creux 4x16 | ||||
| 283 | 922128-3 | 1.00 | 1.20 | |
| Vis 4x12 | ||||
| 283-1 | 911516-9 | 2.40 | 2.88 | |
| Boulon à six pans creux 4x16 | ||||
| 283A | 922128-3 | 1.00 | 1.20 | |
| Vis 4x12 | ||||
| 283B2 | 911516-9 | 2.40 | 2.88 | |
| Écrou frein 6-10 | ||||
| 284 | 252014-7 | 1.00 | 1.20 | |
| Vis à embase M8x8mm | ||||
| 285 | 266818-1 | 1.00 | 1.20 | |
| Rondelle 36 | ||||
| 286 | 267467-7 | 1.00 | 1.20 | |
| Vis à six pans creux M4x16 | ||||
| 287 | 922126-7 | 1.00 | 1.20 | |
| Bague de blocage S-10 | ||||
| 288 | 257408-1 | 1.20 | 1.44 | |
| Engrenage 22 | ||||
| 289 | 227605-3 | 23.10 | 27.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 289-1 | 227A85-9 | |||
| Plateau tournant | ||||
| 290 | 310533-0 | 36.30 | 43.56 | |
| Roulement à billes 6001zz | ||||
| 291 | 211148-5 | 8.40 | 10.08 | |
| Roulement à billes 6001ZZ EN401MP | ||||
| 291-1 | 210263-2 | 2.40 | 2.88 | |
| Roulement à billes 6001zz | ||||
| 292 | 211148-5 | 8.40 | 10.08 | |
| Roulement à billes 6001ZZ EN401MP | ||||
| 292-1 | 210263-2 | 2.40 | 2.88 | |
| Engrenage 11 | ||||
| 293 | 227606-1 | 9.60 | 11.52 | |
| Carter | ||||
| 294 | 143500-8 | 47.30 | 56.76 | |
| Carter | ||||
| 294-1 | 143500-8 | 47.30 | 56.76 | |
| Engrenage 12 | ||||
| 295 | 227607-9 | 8.40 | 10.08 | |
| Roulement à billes 6000rd | ||||
| 296 | 211062-5 | 4.80 | 5.76 | |
| Roulement à billes 6000rd | ||||
| 297 | 211062-5 | 4.80 | 5.76 | |
| Bague de blocage R-26 A | ||||
| 298 | 962105-3 | 1.00 | 1.20 | |
| Engrenage 9 | ||||
| 299 | 227317-8 | 8.40 | 10.08 | |
| Bague de sécurité S-8 | ||||
| 300 | 961004-6 | 1.00 | 1.20 | |
| Plaque d'entraînement | ||||
| 301 | 346658-4 | 1.20 | 1.44 | |
| Bielle | ||||
| 302 | 346251-4 | 8.40 | 10.08 | |
| Engrenage 43 | ||||
| 303 | 227248-1 | 17.60 | 21.12 | |
| Bielle | ||||
| 304 | 346251-4 | 8.40 | 10.08 | |
| Support | ||||
| 305 | 346256-4 | 2.40 | 2.88 | |
| Boulon à douille hexagonale Ck M5x25mm | ||||
| 306 | 922241-7 | 1.00 | 1.20 | |
| Joint | ||||
| 307 | 443159-4 | 4.80 | 5.76 | |
| Plaque d'entraînement | ||||
| 308 | 346658-4 | 1.20 | 1.44 | |
| Joint de carter | ||||
| 309 | 423458-0 | 1.20 | 1.44 | |
| Couvercle De Carter | ||||
| 310 | 318968-9 | 9.60 | 11.52 | |
| Vis à six pans creux M4x16 | ||||
| 311 | 922126-7 | 1.00 | 1.20 | |
| Plaque De Guidage | ||||
| 312 | 332058-4 | 13.20 | 15.84 | |
| Écrou M6x10mm | ||||
| 313 | 264089-4 | 1.00 | 1.20 | |
| Plateau De Pression | ||||
| 314 | 346665-7 | 3.60 | 4.32 | |
| SCHAARMES 50CM BOVEN/ONDER | ||||
| 315 | 725187-4 | 17.00 | 20.40 | |
| Bus 5 | ||||
| 316 | 313211-1 | 2.40 | 2.88 | |
| SCHAARMES 50CM BOVEN/ONDER | ||||
| 317 | 725187-4 | 17.00 | 20.40 | |
| Plateau De Pression | ||||
| 318 | 346665-7 | 3.60 | 4.32 | |
| Boulon hexagonal M6x20 mm | ||||
| 319 | 266824-6 | 1.00 | 1.20 | |
| Pièce de nez | ||||
| 320 | 346629-1 | 6.00 | 7.20 | |
| Boulon hexagonal M5x6 | ||||
| 321 | 266075-1 | 1.00 | 1.20 | |
