Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita M9503R'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

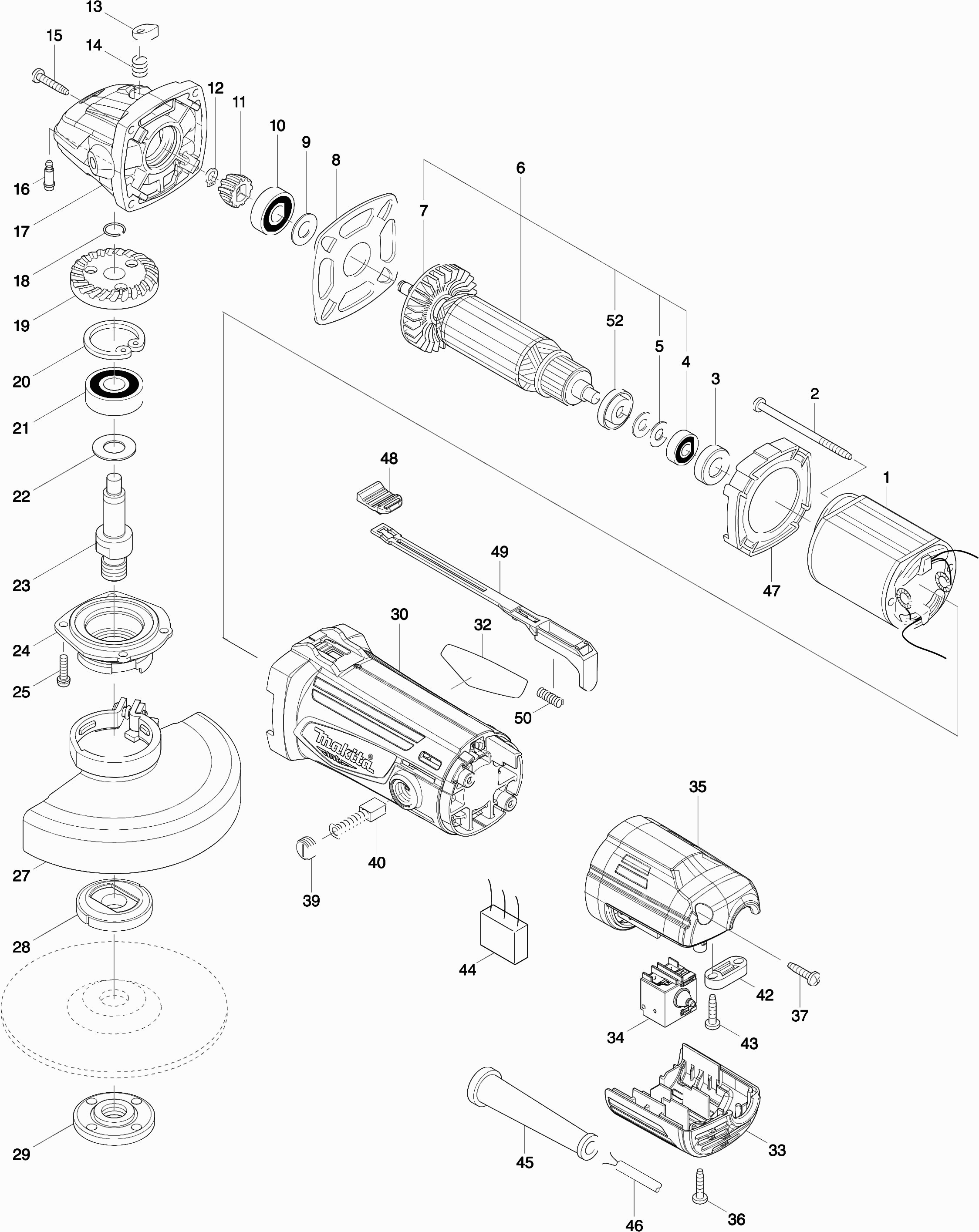

Dessins des Makita M9503R
Liste de pièces de rechange des Makita M9503R
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| INDUCTEUR 240V | ||||
| 001 | 593898-7 | 19.80 | 23.76 | |
| Champ | ||||
| 001A | 654450-7 | 1.00 | 1.20 | |
| Douille de serrage pour statorv. 1,25mm | ||||
| 001B | 654501-6 | 0.83 | 1.00 | |
| Vis taraudeuse 4x70 | ||||
| 002 | 266325-4 | 1.00 | 1.20 | |
| Joint 19mm | ||||
| 003 | 421808-3 | 1.00 | 1.20 | |
| Roulement à billes 607Zz A | ||||
| 004 | 211382-7 | 1.20 | 1.44 | |
| Rondelle 7 | ||||
| 005 | 267245-5 | 1.00 | 1.20 | |
| Induit | ||||
| 006 | 510173-6 | 19.80 | 23.76 | |
| Ventilateur 50 | ||||
| 007 | 240059-7 | 2.40 | 2.88 | |
| Verrouillage de roulement 69 | ||||
| 008 | 285704-7 | 1.20 | 1.44 | |
| Rondelle 10 | ||||
| 009 | 267256-0 | 1.00 | 1.20 | |
| Roulement à billes 6000zz | ||||
| 010 | 210067-2 | 1.20 | 1.44 | |
| Engrenage 11 | ||||
| 011 | 227451-4 | 6.00 | 7.20 | |
| Bague de sécurité S-6 | ||||
| 012 | 961002-0 | 1.00 | 1.20 | |
| Capuchon de goupille de blocage | ||||
| 013 | 417771-6 | 1.00 | 1.20 | |
| Ressort de compression 8 | ||||
| 014 | 233376-2 | 1.00 | 1.20 | |
| Vis à tôle 4x22 | ||||
| 015 | 266324-6 | 1.00 | 1.20 | |
| Goupille de Col 4 | ||||
| 016 | 256486-8 | 1.00 | 1.20 | |
| Carter | ||||
| 017 | 140433-8 | 9.60 | 11.52 | |
| Joint torique 26 | ||||
| 017A | 213407-3 | 1.20 | 1.44 | |
| Rondelle 11 Ga4530 | ||||
| 018 | 233950-6 | 1.00 | 1.20 | |
| Engrenage 36 | ||||
| 019 | 227452-2 | 4.80 | 5.76 | |
| Rondelle de blocage r-32 | ||||
| 020 | 962151-6 | 1.00 | 1.20 | |
| Roulement a billes 6201dw1 | ||||
| 021 | 211129-9 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 022 | 267238-2 | |||
| Arbre | ||||
| 023 | 325978-9 | 3.60 | 4.32 | |
| Logement De Palier | ||||
| 024 | 318374-8 | 3.60 | 4.32 | |
| Vis 4x16 | ||||
| 025 | 265100-5 | 1.00 | 1.20 | |
| Capuchon de protection 125mm | ||||
| 027 | 123099-9 | 8.40 | 10.08 | |
| Joint torique 4 | ||||
| 027 | 213009-5 | 1.00 | 1.20 | |
| Vis 5x16 | ||||
| 027A | 265180-1 | 1.00 | 1.20 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 028 | 224415-9 | 3.00 | 3.60 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 029 | 224554-5 | 3.00 | 3.60 | |
| Carter De Moteur | ||||
| 030 | 143511-3 | 8.40 | 10.08 | |
| S/e Porte Balais | ||||
| 030A | 643455-2 | 2.40 | 2.88 | |
| Porte-brosses à charbon Mt191 A | ||||
| 030BC10 | 643509-5 | 1.02 | 1.22 | |
| Étiquette | ||||
| 032 | 851S87-7 | 3.60 | 4.32 | |
| Couvercle arrière inférieur | ||||
| 033 | 456383-0 | 2.40 | 2.88 | |
| Commutateur | ||||
| 034 | 650769-2 | 13.20 | 15.84 | |
| Couvercle arrière supérieur | ||||
| 035 | 456382-2 | 3.60 | 4.32 | |
| VIS AUTOTARAUDEUSE 4X18MM DGA520 A | ||||
| 036 | 265B67-9 | 1.00 | 1.20 | |
| VIS AUTOTARAUDEUSE 4X18MM DGA520 A | ||||
| 037 | 265B67-9 | 1.00 | 1.20 | |
| Couvercle de balai de charbon 5-8 Mt191 | ||||
| 039 | 643987-9 | 1.00 | 1.20 | |
| Jeu de balais CB411 RT0702C | ||||
| 040 | 195010-1 | 4.80 | 5.76 | |
| Support de serrage | ||||
| 042 | 687124-5 | 1.00 | 1.20 | |
| VIS AUTOTARAUDEUSE 4X18MM DGA520 A | ||||
| 043 | 265B67-9 | 1.00 | 1.20 | |
| Condensateur anti-parasite | ||||
| 044 | 645219-0 | 1.20 | 1.44 | |
| Passe-câble 8-85 | ||||
| 045 | 682502-4 | 2.40 | 2.88 | |
| Cordon d'alimentation 2x1.00 2.2mtr | ||||
| 046 | 665383-1 | 10.80 | 12.96 | |
| Plaque Intermediaire | ||||
| 047 | 418015-7 | 1.20 | 1.44 | |
| Bouton de commande | ||||
| 048 | 418016-5 | 1.00 | 1.20 | |
| Poignée de l'interrupteur | ||||
| 049 | 456384-8 | 2.40 | 2.88 | |
| Ressort de compression 4 | ||||
| 050 | 233121-5 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 051 | 819897-4 | |||
| Anneau d'isolation | ||||
| 052 | 681636-0 | 1.20 | 1.44 | |
