Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita M4501'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

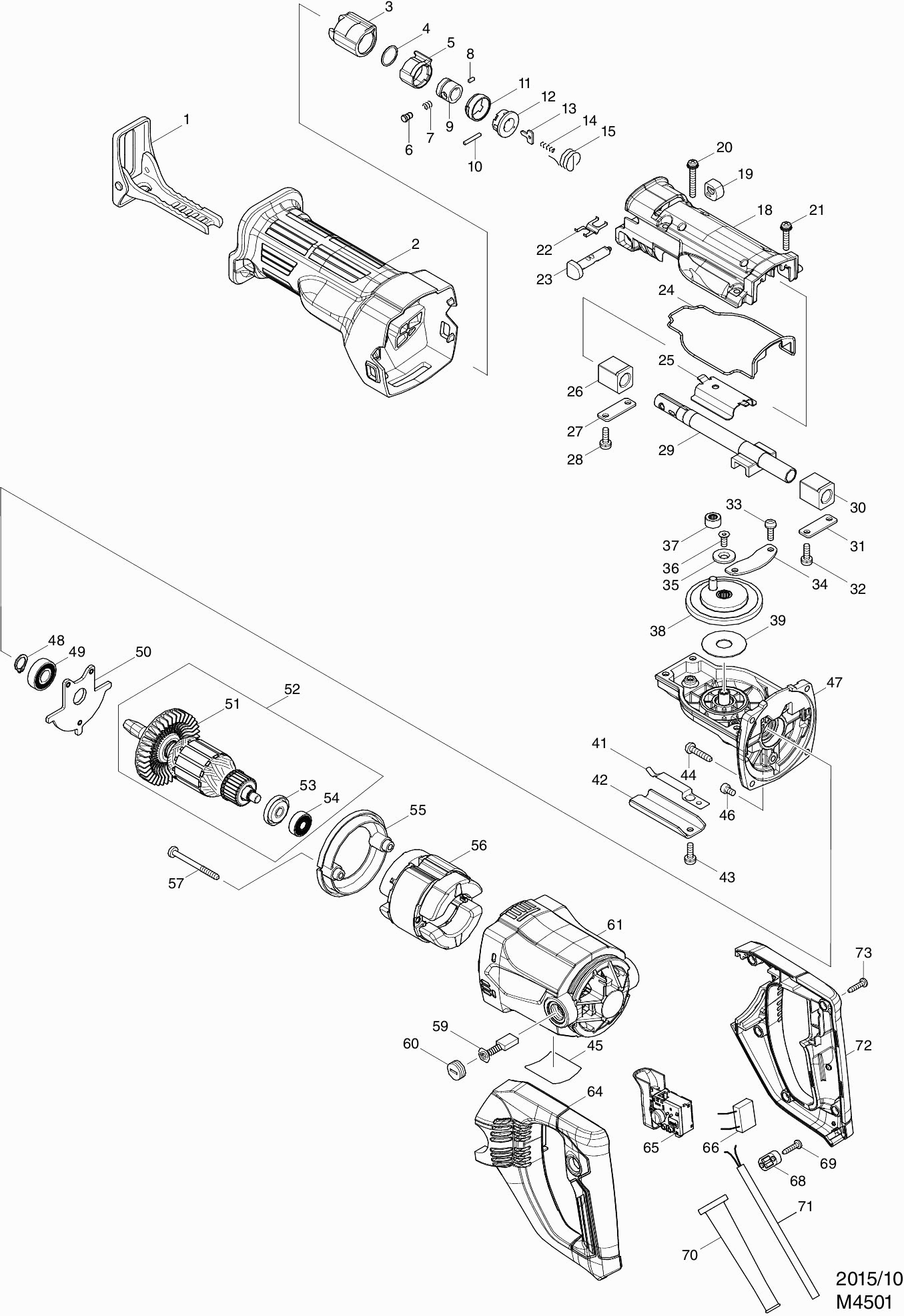

Dessins des Makita M4501
Liste de pièces de rechange des Makita M4501
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Semelle de scie JR3070T A | ||||
| 001 | 163451-9 | 7.20 | 8.64 | |
| Pied de scie | ||||
| 001 | 165396-7 | 7.20 | 8.64 | |
| Semelle de scie JR3070T A | ||||
| 001-1B | 163451-9 | 7.20 | 8.64 | |
| Capuchon d'isolation M4501 | ||||
| 002 | 424587-2 | 10.80 | 12.96 | |
| Protecteur | ||||
| 003 | 424147-0 | 1.00 | 1.20 | |
| Anneau de blocage 18A | ||||
| 004 | 257430-8 | 1.00 | 1.20 | |
| Anneau de blocage 18A | ||||
| 004-1B | 257430-8 | 1.00 | 1.20 | |
| Douille De Commande | ||||
| 005 | 310285-3 | 7.20 | 8.64 | |
| Goupille à collet 5 | ||||
| 006 | 256492-3 | 1.20 | 1.44 | |
| Ressort de Compression 6 | ||||
| 007 | 233345-3 | 1.00 | 1.20 | |
| Goupille 3 | ||||
| 008 | 268094-3 | 2.40 | 2.88 | |
| Bague de guidage Bjr181 A | ||||
| 009 | 327043-0 | 1.20 | 1.44 | |
| Bague de guidage Bjr181 A | ||||
| 009-1B | 327043-0 | 1.20 | 1.44 | |
| Stylo 3 | ||||
| 010 | 256158-5 | 1.20 | 1.44 | |
| Guide de manchon de direction | ||||
| 011 | 417791-0 | 2.40 | 2.88 | |
| Douille | ||||
| 012 | 418311-3 | 1.20 | 1.44 | |
| Plateau De Pression | ||||
| 013 | 345214-7 | 1.20 | 1.44 | |
| Ressort de pression 2 | ||||
| 014 | 233025-1 | 1.00 | 1.20 | |
| Ressort de torsion 17 | ||||
| 015 | 231687-9 | 1.00 | 1.20 | |
| Couvercle de boîte d'engrenages Mt450 | ||||
| 018 | 142177-6 | 11.00 | 13.20 | |
| Joint d'étanchéité 14 | ||||
| 018C10 | 213151-2 | 3.60 | 4.32 | |
| Joint X 14 | ||||
| 018C20 | 213174-0 | 3.60 | 4.32 | |
| Couvercle | ||||
| 019 | 418806-6 | 1.00 | 1.20 | |
| Vis 5x36 | ||||
| 020 | 911258-5 | 1.00 | 1.20 | |
| Vis 5x25 | ||||
| 021 | 911243-8 | 1.00 | 1.20 | |
| Ressort plat A | ||||
| 022 | 232221-8 | 1.00 | 1.20 | |
| Bouton De Mise Au Point | ||||
| 023 | 162236-0 | 4.80 | 5.76 | |
| Joint d'étanchéité Mt450 | ||||
| 024 | 424586-4 | 1.20 | 1.44 | |
| Plaque de serrage Mt450 | ||||
| 025 | 346714-0 | 1.20 | 1.44 | |
| Palier lisse 14 | ||||
| 026 | 214169-6 | 1.20 | 1.44 | |
| Plaque de verrouillage d'essieu | ||||
| 027 | 341462-6 | 2.40 | 2.88 | |
| Vis 5X16 JR3051T A | ||||
| 028 | 265C32-4 | 1.00 | 1.20 | |
| Guide d'arbre M4501 | ||||
| 029 | 161601-0 | 13.20 | 15.84 | |
| Guide d'arbre M4501 | ||||
| 029-1B | 161601-0 | 13.20 | 15.84 | |
| Palier lisse 14 | ||||
| 030 | 214169-6 | 1.20 | 1.44 | |
| Plaque de verrouillage d'essieu | ||||
| 031 | 341462-6 | 2.40 | 2.88 | |
| Vis 5X16 JR3051T A | ||||
| 032 | 265C32-4 | 1.00 | 1.20 | |
| Vis 5X16 JR3051T A | ||||
| 033 | 265C32-4 | 1.00 | 1.20 | |
| Plaque de roue dentée Mt450 | ||||
| 034 | 346715-8 | 1.20 | 1.44 | |
| Rondelle plate 6mm | ||||
| 035 | 267475-8 | 1.00 | 1.20 | |
| Boulon hexagonal 5x12 | ||||
| 036 | 251969-3 | 1.00 | 1.20 | |
| Roulement à aiguilles 708 | ||||
| 037 | 212959-1 | 3.60 | 4.32 | |
| Engrenage Mt450 | ||||
| 038 | 142176-8 | 13.20 | 15.84 | |
| Rondelle plate 14mm | ||||
| 039 | 267474-0 | 1.00 | 1.20 | |
| Ressort plat B | ||||
| 041 | 232222-6 | 1.00 | 1.20 | |
| Plaque de guidage Mt450 | ||||
| 042 | 346713-2 | 1.20 | 1.44 | |
| Vis 5X16 JR3051T A | ||||
| 043 | 265C32-4 | 1.00 | 1.20 | |
| Vis autotaraudeuse Pf 5x25 | ||||
| 044 | 266459-3 | 1.00 | 1.20 | |
| Plaque nominative M4501 | ||||
| 045 | 852C78-5 | 3.60 | 4.32 | |
| Boulon hexagonal M5x8 Jr3060T | ||||
| 046 | 265530-0 | 1.00 | 1.20 | |
| Carter | ||||
| 047 | 142178-4 | 13.20 | 15.84 | |
| Écrou hexagonal M6 | ||||
| 047C10 | 931302-2 | 1.00 | 1.20 | |
| Rondelle 6x12mm | ||||
| 047C20 | 941151-9 | 1.00 | 1.20 | |
| Rondelle de blocage S-12 | ||||
| 048 | 961052-5 | 1.00 | 1.20 | |
| Roulement à billes 6001zz | ||||
| 049 | 211148-5 | 8.40 | 10.08 | |
| Verrou de Roulement Mt450 | ||||
| 050 | 285737-2 | 2.40 | 2.88 | |
| Ventilateur 70 | ||||
| 051 | 241863-7 | 8.40 | 10.08 | |
| Induit 240V Mt450 | ||||
| 052 | 518693-4 | 28.60 | 34.32 | |
| Anneau d'isolation | ||||
| 053 | 681644-1 | 1.00 | 1.20 | |
| Roulement à billes 608Zz A | ||||
| 054 | 210046-0 | 1.20 | 1.44 | |
| Plaque intermédiaire Mt450 | ||||
| 055 | 454596-7 | 1.20 | 1.44 | |
| Assemblage de champ Mt450 220-240V | ||||
| 056 | 594629-7 | 22.00 | 26.40 | |
| Ressort de stator Mt582 A | ||||
| 056BC11 | 654449-2 | 1.00 | 1.20 | |
| Douille filetée M1902 | ||||
| 056BC21 | 654485-8 | 1.00 | 1.20 | |
| Ressort de stator Mt582 A | ||||
| 056C10 | 654449-2 | 1.00 | 1.20 | |
| Ressort de stator Mt582 A | ||||
| 056C11 | 654449-2 | 1.00 | 1.20 | |
| Douille de serrage pour statorv. 1,25mm | ||||
| 056C20 | 654501-6 | 0.83 | 1.00 | |
| Douille filetée M1902 | ||||
| 056C21 | 654485-8 | 1.00 | 1.20 | |
| Vis autotaraudeuse 5x55mm | ||||
| 057 | 266418-7 | 1.00 | 1.20 | |
| Set de brosses à charbon Cb-303 | ||||
| 059 | 194996-6 | 6.00 | 7.20 | |
| Set de brosses à charbon Cb-303 | ||||
| 059-1B | 194996-6 | 6.00 | 7.20 | |
| Capuchon de balai de charbon | ||||
| 060 | 643515-0 | 1.00 | 1.20 | |
| Boîtier de moteur complet M4501 | ||||
| 061 | 143587-0 | 16.50 | 19.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 061B | 143589-6 | |||
| Pas d'informations disponibles, non commandable | ||||
| 061C10 | 643708-9 | |||
| Set de poignée Mt450 | ||||
| 064 | 187717-3 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 064-1B | 1831F8-8 | |||
| Set de poignée Mt450 | ||||
| 064A | 187717-3 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 064B | 1831F7-0 | |||
| Commutateur | ||||
| 065 | 650714-7 | 9.60 | 11.52 | |
| SCHAKELAAR M4501 A | ||||
| 065-1B | 650004-8 | 7.20 | 8.64 | |
| Commutateur | ||||
| 065A | 650714-7 | 9.60 | 11.52 | |
| SCHAKELAAR M4501 A | ||||
| 065B | 650004-8 | 7.20 | 8.64 | |
| Condensateur 0,22uF | ||||
| 066 | 645190-8 | 2.40 | 2.88 | |
| Support de serrage | ||||
| 068 | 687124-5 | 1.00 | 1.20 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 069 | 265B67-9 | 1.00 | 1.20 | |
| Passe-câble 10 | ||||
| 070 | 682573-1 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 071-2 | 665852-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 071-2B | 665852-2 | |||
| Set de poignée Mt450 | ||||
| 072 | 187717-3 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 072-1B | 1831F8-8 | |||
| Set de poignée Mt450 | ||||
| 072A | 187717-3 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 072B | 1831F7-0 | |||
| TAPSCHR 4X18MM DGA520 A | ||||
| 073 | 265B67-9 | 1.00 | 1.20 | |
