Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita LW1400'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

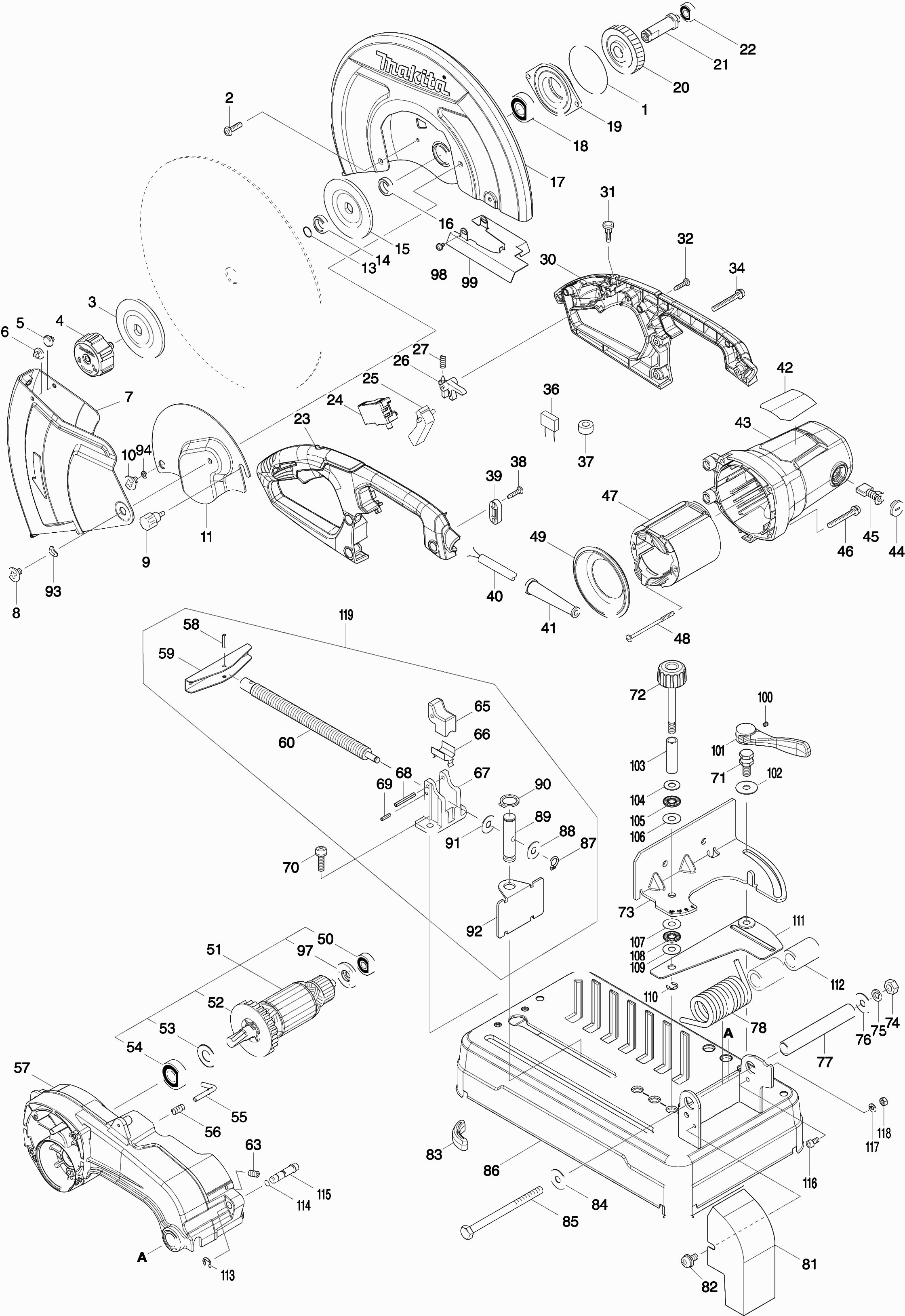

Dessins des Makita LW1400
Liste de pièces de rechange des Makita LW1400
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Joint torique 65 | ||||
| 001 | 213858-0 | 1.00 | 1.20 | |
| Vis 5x20 | ||||
| 002 | 265122-5 | 1.00 | 1.20 | |
| Flasque extérieure/intérieure 2414En A | ||||
| 003 | 224456-5 | 4.80 | 5.76 | |
| Boulon de bride "sans outil" | ||||
| 004 | 123478-1 | 16.50 | 19.80 | |
| Bouchon de couverture | ||||
| 005 | 418142-0 | 1.00 | 1.20 | |
| Bouchon de couverture | ||||
| 006 | 418142-0 | 1.00 | 1.20 | |
| Capuchon de protection à ressort | ||||
| 007 | 161401-8 | 16.50 | 19.80 | |
| Vis M6 | ||||
| 008 | 265121-7 | 1.00 | 1.20 | |
| Boulon à tête 6x12 | ||||
| 009 | 251488-9 | 1.00 | 1.20 | |
| Vis M6 | ||||
| 010 | 265121-7 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 011 | 346968-9 | |||
| Anneau O 14 | ||||
| 013 | 213180-5 | 1.00 | 1.20 | |
| Rondelle 17mm | ||||
| 014 | 257255-0 | 1.00 | 1.20 | |
| Flasque extérieure/intérieure 2414En A | ||||
| 015 | 224456-5 | 4.80 | 5.76 | |
| Rondelle 17mm | ||||
| 016 | 257255-0 | 1.00 | 1.20 | |
| Couvercle de protection fixe | ||||
| 017 | 161400-0 | 27.50 | 33.00 | |
| Roulement a billes | ||||
| 018 | 211256-2 | 8.10 | 9.72 | |
| Roulement à billes 6203zz | ||||
| 018 | 211290-2 | 6.38 | 7.66 | |
| Logement De Palier | ||||
| 019 | 319393-7 | 3.60 | 4.32 | |
| Engrenage 50 | ||||
| 020 | 227811-0 | 10.80 | 12.96 | |
| Plongeur | ||||
| 021 | 324321-9 | 3.60 | 4.32 | |
| Roulement à billes 6000zz | ||||
| 022 | 210067-2 | 1.20 | 1.44 | |
| Ensemble de poignées | ||||
| 023 | 183C14-3 | 11.00 | 13.20 | |
| Commutateur | ||||
| 024 | 650716-3 | 8.40 | 10.08 | |
| Poignée d'interrupteur | ||||
| 025 | 418140-4 | 1.00 | 1.20 | |
| Bouton de verrouillage | ||||
| 026 | 418139-9 | 1.00 | 1.20 | |
| Ressort de compression 4 | ||||
| 027 | 231397-8 | 1.00 | 1.20 | |
| Ensemble de poignées | ||||
| 030 | 183C14-3 | 11.00 | 13.20 | |
| Bouton de déverrouillage | ||||
| 031 | 417113-4 | 1.20 | 1.44 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 032 | 265B67-9 | 1.00 | 1.20 | |
| Vis M5x40mm | ||||
| 034 | 265104-7 | 1.00 | 1.20 | |
| Condensateur 0,22uF | ||||
| 036 | 645190-8 | 2.40 | 2.88 | |
| Filtre de ligne | ||||
| 037 | 688163-8 | 1.20 | 1.44 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 038 | 265B67-9 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 039 | 687124-5 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 040 | 665872-6 | |||
| Pas d'informations disponibles, non commandable | ||||
| 041 | 682540-6 | |||
| Étiquette | ||||
| 042 | 851S34-8 | 3.60 | 4.32 | |
| Carter De Moteur | ||||
| 043 | 143463-8 | 17.60 | 21.12 | |
| S/e Porte Balais | ||||
| 043A | 643712-8 | 8.40 | 10.08 | |
| Capuchon de porte-balais | ||||
| 044 | 643700-5 | 1.20 | 1.44 | |
| KOOLBORSTEL SET CB-203 A | ||||
| 045 | 194991-6 | 7.20 | 8.64 | |
| Vis M5x40mm | ||||
| 046 | 265104-7 | 1.00 | 1.20 | |
| Inducteur | ||||
| 047 | 593908-0 | 38.50 | 46.20 | |
| Ressort de stator | ||||
| 047A | 654197-3 | 1.00 | 1.20 | |
| Douille de serrage pour statorv. 2mm | ||||
| 047B | 654502-4 | 1.00 | 1.20 | |
| Vis en métal Ck 5x85mm | ||||
| 048 | 265A13-6 | 1.00 | 1.20 | |
| Plaque d'espacement | ||||
| 049 | 418143-8 | 1.20 | 1.44 | |
| Roulement à billes 6200llb | ||||
| 050 | 211066-7 | 4.80 | 5.76 | |
| Induit | ||||
| 051 | 513463-6 | 52.80 | 63.36 | |
| Ventilateur 80 | ||||
| 052 | 240164-0 | 7.20 | 8.64 | |
| Rondelle 15 | ||||
| 053 | 267714-6 | 1.20 | 1.44 | |
| Roulement à billes 6202zz | ||||
| 054 | 211240-7 | 2.40 | 2.88 | |
| Anneau de retenue | ||||
| 055 | 324322-7 | 1.00 | 1.20 | |
| Ressort de compression 7 | ||||
| 056 | 233372-0 | 1.00 | 1.20 | |
| Stylo en caoutchouc 6 | ||||
| 057 | 263029-9 | 1.00 | 1.20 | |
| Goupille élastique 5-20 | ||||
| 058 | 951163-4 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 059 | 272027-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 060 | 324323-5 | |||
| Vis de réglage M6x16 | ||||
| 063 | 266321-2 | 1.00 | 1.20 | |
| Écrou de broche de vis | ||||
| 065 | 313114-9 | 3.60 | 4.32 | |
| Plaque de noix de broche | ||||
| 066 | 345311-9 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 067 | 317662-0 | |||
| Broche d'entaille 5-36 | ||||
| 068 | 951175-7 | 1.00 | 1.20 | |
| Goupille élastique 4-16 | ||||
| 069 | 951110-5 | 1.00 | 1.20 | |
| Vis métallique M8x30mm | ||||
| 070 | 265125-9 | 1.00 | 1.20 | |
| Boulon à col M10x20 | ||||
| 071 | 266996-7 | 2.40 | 2.88 | |
| Bouton 40mm | ||||
| 072 | 271331-6 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 073 | 346970-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 074 | 252183-4 | |||
| Rondelle M10 | ||||
| 075 | 942251-8 | 1.00 | 1.20 | |
| Rondelle 10 | ||||
| 076 | 253197-6 | 1.00 | 1.20 | |
| Tuyau 20-128 | ||||
| 077 | 331648-0 | 3.60 | 4.32 | |
| Ressort de torsion 33 | ||||
| 078 | 233633-8 | 10.80 | 12.96 | |
| Pare-étincelles | ||||
| 081 | 161399-9 | 9.60 | 11.52 | |
| Vis 6x12 | ||||
| 082 | 265144-5 | 1.00 | 1.20 | |
| Tampon | ||||
| 083 | 421834-2 | 1.00 | 1.20 | |
| Rondelle 10 | ||||
| 084 | 253197-6 | 1.00 | 1.20 | |
| Boulon hexagonal 10x140 | ||||
| 085 | 265509-1 | 2.40 | 2.88 | |
| Plaque de base | ||||
| 086 | 161432-7 | 56.10 | 67.32 | |
| Bague de sécurité S-8 | ||||
| 087 | 961004-6 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 088 | 267257-8 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 089 | 256545-8 | |||
| Bague de retenue S-16 | ||||
| 090 | 961056-7 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 091 | 267257-8 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 092 | 346636-4 | |||
| Rondelle Belleville 6 A | ||||
| 093 | 253903-9 | 1.00 | 1.20 | |
| Rondelle 6mm A | ||||
| 094 | 267214-6 | 1.00 | 1.20 | |
| Anneau d'isolation | ||||
| 097 | 681630-2 | 2.40 | 2.88 | |
| Vis 4x6 | ||||
| 098 | 911103-4 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 099 | 346971-0 | |||
| Boulon hexagonal 5x6 | ||||
| 100 | 266264-8 | 1.00 | 1.20 | |
| Bouton d'ajustement | ||||
| 101 | 272286-8 | 8.40 | 10.08 | |
| Rondelle 10 | ||||
| 102 | 253197-6 | 1.00 | 1.20 | |
| Bus 11 | ||||
| 103 | 257389-9 | 1.20 | 1.44 | |
| Rondelle 10 | ||||
| 104 | 253180-3 | 1.20 | 1.44 | |
| Roulement à aiguilles de poussée 1023 | ||||
| 105 | 216413-7 | 3.60 | 4.32 | |
| Rondelle mince 10 | ||||
| 106 | 253353-8 | 1.00 | 1.20 | |
| Rondelle mince 10 | ||||
| 107 | 253353-8 | 1.00 | 1.20 | |
| Roulement à aiguilles de poussée 1023 | ||||
| 108 | 216413-7 | 3.60 | 4.32 | |
| Rondelle mince 10 | ||||
| 109 | 253353-8 | 1.00 | 1.20 | |
| Circlip E8 | ||||
| 110 | 961014-3 | 1.00 | 1.20 | |
| Base de guidage | ||||
| 111 | 161402-6 | 6.00 | 7.20 | |
| Bus 20 DLW140 A | ||||
| 112 | 257413-8 | 1.20 | 1.44 | |
| Circlip E8 | ||||
| 113 | 961014-3 | 1.00 | 1.20 | |
| Joint torique 7 | ||||
| 114 | 213011-8 | 1.00 | 1.20 | |
| Bouchon | ||||
| 115 | 326624-7 | 2.40 | 2.88 | |
| Vis hexagonale à embase M6X12 | ||||
| 116 | 922311-2 | 1.00 | 1.20 | |
| Rondelle Belleville 6 A | ||||
| 117 | 253903-9 | 1.00 | 1.20 | |
| Écrou hexagonal M6 | ||||
| 118 | 931302-2 | 1.00 | 1.20 | |
| Serre de pièce | ||||
| 119 | 135708-8 | 20.90 | 25.08 | |
