Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita LS1440'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

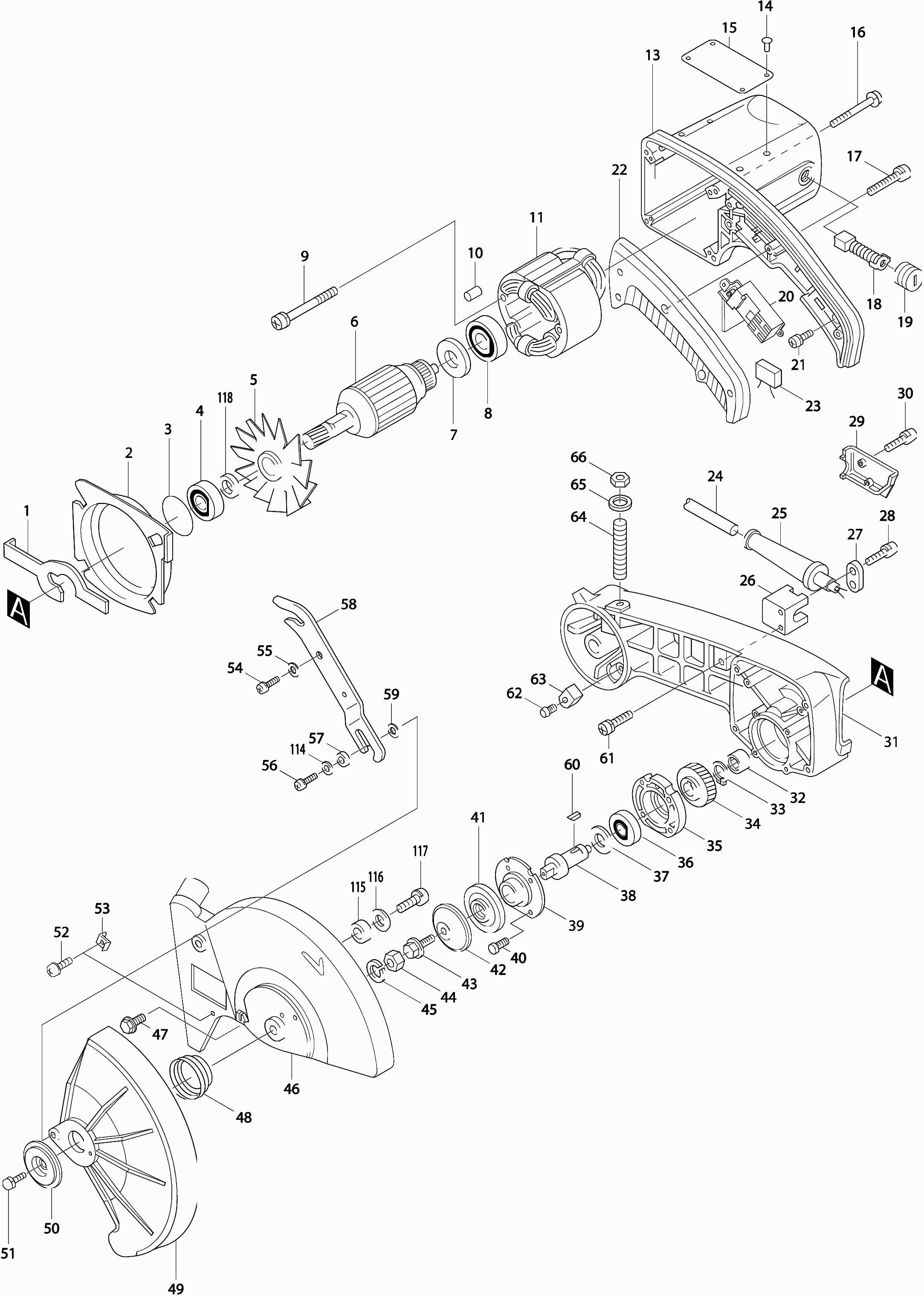

Dessins des Makita LS1440
Liste de pièces de rechange des Makita LS1440
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Verrouillage d'axe | ||||
| 001 | 163100-8 | 4.80 | 5.76 | |
| Plaque Intermediaire | ||||
| 002 | 411466-3 | 3.60 | 4.32 | |
| Anneau O 32 | ||||
| 003 | 213459-4 | 1.20 | 1.44 | |
| Roulement à billes 6002ddw | ||||
| 004 | 211236-8 | 9.60 | 11.52 | |
| Turbine 92 Ls1440 * | ||||
| 005 | 241514-2 | 3.60 | 4.32 | |
| Induit | ||||
| 006 | 516729-3 | 97.90 | 117.48 | |
| Anneau d'isolation | ||||
| 007 | 681623-9 | 1.20 | 1.44 | |
| Roulement à billes 6200llb | ||||
| 008 | 211066-7 | 4.80 | 5.76 | |
| Vis 5x65 | ||||
| 009 | 911290-9 | 1.20 | 1.44 | |
| Goupille en Caoutchouc 4 | ||||
| 010 | 263013-4 | 1.00 | 1.20 | |
| Inducteur | ||||
| 011 | 526008-1 | 92.40 | 110.88 | |
| Carter De Moteur | ||||
| 013 | 152937-8 | 59.40 | 71.28 | |
| Ressort de stator Cb5 | ||||
| 014 | 654020-2 | 1.20 | 1.44 | |
| Douille de serrage pour statorv. 2mm | ||||
| 015 | 654502-4 | 1.00 | 1.20 | |
| Vis 5X80 * | ||||
| 016 | 251335-4 | 2.40 | 2.88 | |
| Vis 4x30 | ||||
| 017 | 911158-9 | 1.00 | 1.20 | |
| Ensemble de brosses de carbone Cb-154 | ||||
| 018 | 181047-4 | 4.80 | 5.76 | |
| Capuchon de porte-balais | ||||
| 019 | 643650-4 | 1.20 | 1.44 | |
| Interrupteur Sw-15 | ||||
| 020 | 651153-4 | 29.70 | 35.64 | |
| Vis M4x5 | ||||
| 021 | 265132-2 | 1.00 | 1.20 | |
| Vis Met. Ck M4x6mm | ||||
| 021 | 911104-2 | 0.83 | 1.00 | |
| Couverture de Poignée | ||||
| 022 | 410836-3 | 8.40 | 10.08 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 024 | 695123-3 | 22.00 | 26.40 | |
| Passe-câble 10-85 | ||||
| 025 | 682504-0 | 2.40 | 2.88 | |
| Bloc de serrage Ls1000 * | ||||
| 026 | 154261-5 | 7.20 | 8.64 | |
| Support de serrage | ||||
| 027 | 687001-1 | 1.00 | 1.20 | |
| Vis 4X18 | ||||
| 028 | 911133-5 | 1.00 | 1.20 | |
| Couvercle de serrage 2400B * | ||||
| 029 | 411467-1 | 1.20 | 1.44 | |
| Vis 4x16 A | ||||
| 030 | 911526-6 | 1.00 | 1.20 | |
| Carter | ||||
| 031 | 157862-8 | 223.30 | 267.96 | |
| Roulement à aiguilles 1212 | ||||
| 032 | 212113-7 | 10.80 | 12.96 | |
| Anneau de blocage S-20 | ||||
| 033 | 961060-6 | 1.00 | 1.20 | |
| Engrenage 41 | ||||
| 034 | 226411-3 | 45.10 | 54.12 | |
| Logement De Palier | ||||
| 035 | 315055-5 | 17.60 | 21.12 | |
| Roulement à billes 6204 | ||||
| 036 | 211306-3 | 10.80 | 12.96 | |
| Rondelle mince 20 | ||||
| 037 | 253327-9 | 1.00 | 1.20 | |
| Plongeur | ||||
| 038 | 321729-8 | 38.50 | 46.20 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 039 | 695123-3 | 22.00 | 26.40 | |
| Vis à tête fraisée M5X20 # | ||||
| 040 | 912231-8 | 1.00 | 1.20 | |
| Flasque intérieure 90 | ||||
| 041 | 224250-5 | 55.00 | 66.00 | |
| Flange externe 90mm | ||||
| 042 | 224249-0 | 71.50 | 85.80 | |
| Boulon à brides M8x20 | ||||
| 043 | 251644-1 | 2.40 | 2.88 | |
| Écrou hexagonal M6 | ||||
| 044 | 931302-2 | 1.00 | 1.20 | |
| Rondelle Belleville 6 A | ||||
| 045 | 253903-9 | 1.00 | 1.20 | |
| COUVERCLE DE PROTECTION FIXE | ||||
| 046 | 154925-1 | 125.40 | 150.48 | |
| Boulon à bride M8x12 | ||||
| 047 | 265324-3 | 1.20 | 1.44 | |
| Ressort de torsion 30 | ||||
| 048 | 231939-8 | 2.40 | 2.88 | |
| Capot de protection en plastique | ||||
| 049 | 419482-9 | 27.50 | 33.00 | |
| Plaque de centrage | ||||
| 050 | 343358-7 | 3.60 | 4.32 | |
| Boulon a tete bombee | ||||
| 051 | 923311-5 | 1.00 | 1.20 | |
| Vis 5x10 | ||||
| 052 | 911209-8 | 1.00 | 1.20 | |
| Butée | ||||
| 053 | 343492-3 | 2.40 | 2.88 | |
| Vis M8 | ||||
| 054 | 251333-8 | 8.40 | 10.08 | |
| Rondelle 10 | ||||
| 055 | 253878-2 | 1.00 | 1.20 | |
| Vis M8 * | ||||
| 056 | 251339-6 | 4.80 | 5.76 | |
| Anneau 10 | ||||
| 057 | 257146-5 | 2.40 | 2.88 | |
| Bande guide | ||||
| 058 | 343792-1 | 9.60 | 11.52 | |
| Rondelle 8 | ||||
| 059 | 253731-2 | 1.00 | 1.20 | |
| Clavette 4 | ||||
| 060 | 254203-0 | 1.20 | 1.44 | |
| Vis 4x14 | ||||
| 061 | 911123-8 | 1.00 | 1.20 | |
| Vis 5x20 | ||||
| 062 | 911234-9 | 1.00 | 1.20 | |
| Tampon de choc 2400B * | ||||
| 063 | 411479-4 | 2.40 | 2.88 | |
| Vis 10X80 * | ||||
| 064 | 251959-6 | 6.00 | 7.20 | |
| Rondelle 10 | ||||
| 065 | 941252-3 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 066 | 931501-6 | |||
| Boulon hexagonal M10X30 * | ||||
| 067 | 921551-9 | 2.40 | 2.88 | |
| Butée Ls1440 A | ||||
| 068 | 318866-7 | 133.10 | 159.72 | |
| Plateau De Retenue | ||||
| 069 | 163279-5 | 11.00 | 13.20 | |
| Vis à six pans creux M6x20 | ||||
| 070 | 265905-3 | 1.20 | 1.44 | |
| Vis de Réglage M10 * | ||||
| 071 | 322144-9 | 13.20 | 15.84 | |
| Boulon hexagonal M16 * | ||||
| 072 | 251698-8 | 6.00 | 7.20 | |
| Rondelle 16 * | ||||
| 073 | 253771-0 | 1.00 | 1.20 | |
| Bras Complet Ls1440 * | ||||
| 074 | 154929-3 | 184.80 | 221.76 | |
| Ressort de torsion 33 | ||||
| 075 | 231533-6 | 4.80 | 5.76 | |
| Goupille de verrouillage Ls1430-Ls1440 * | ||||
| 076 | 341926-0 | 3.60 | 4.32 | |
| Rondelle 20 | ||||
| 077 | 253948-7 | 1.00 | 1.20 | |
| Vis M8 * | ||||
| 078 | 251298-4 | 1.20 | 1.44 | |
| Rondelle 16 * | ||||
| 079 | 253771-0 | 1.00 | 1.20 | |
| Écrou hexagonal M16X24 * | ||||
| 080 | 252044-8 | 2.40 | 2.88 | |
| Bande d'arrêt | ||||
| 081 | 419483-7 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 082 | 410849-4 | |||
| Arrêt 2400B * | ||||
| 083 | 312511-6 | 13.20 | 15.84 | |
| Vis de serrage M6x12 | ||||
| 085 | 251804-5 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 086 | 911317-5 | |||
| Rondelle 6x12mm | ||||
| 087 | 941151-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 088 | 315891-9 | |||
| Rondelle 12 | ||||
| 089 | 253744-3 | 1.00 | 1.20 | |
| Bague d'écrou de blocage Ls1000 * | ||||
| 090 | 341912-1 | 1.20 | 1.44 | |
| Plaque de réglage Ls1000 * | ||||
| 091 | 342967-9 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 092 | 341911-3 | |||
| Écrou de dégagement R Ls1000 * | ||||
| 093 | 321490-7 | 6.00 | 7.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 094 | 321491-5 | |||
| Bras de serrage Ls1000 * | ||||
| 095 | 151201-4 | 22.00 | 26.40 | |
| Broche Avec Bouton Ls1430-Ls14 * | ||||
| 096 | 271275-0 | 17.60 | 21.12 | |
| Vis métalliques Ph M5x14mm Ck | ||||
| 097 | 266809-2 | 1.00 | 1.20 | |
| Poignee | ||||
| 098 | 273436-8 | 4.80 | 5.76 | |
| Vis 4x8 | ||||
| 099 | 911106-8 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 100 | 816173-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 101 | 342823-3 | |||
| Broche de verrouillage Ls1430-Ls1440 * | ||||
| 102 | 321981-8 | 2.40 | 2.88 | |
| Vis 5x35 | ||||
| 103 | 911256-9 | 1.00 | 1.20 | |
| Boulon hexagonal 8x35 | ||||
| 104 | 921456-3 | 1.20 | 1.44 | |
| Ressort A Lame | ||||
| 105 | 232093-1 | 3.60 | 4.32 | |
| Ressort de verrouillage Ls1430 * | ||||
| 106 | 343359-5 | 8.40 | 10.08 | |
| Partie Rotative Ls1430-Ls1440 | ||||
| 107 | 311795-3 | 69.30 | 83.16 | |
| Écrou papillon M5X12 * | ||||
| 108 | 924211-2 | 1.20 | 1.44 | |
| Pied Ls1430-Ls1440 * | ||||
| 109 | 151248-8 | 649.00 | 778.80 | |
| Vis à six pans creux M10X40 * | ||||
| 111 | 922562-7 | 1.20 | 1.44 | |
| Rondelle M10 | ||||
| 112 | 942251-8 | 1.00 | 1.20 | |
| Plateau tournant | ||||
| 113 | 311796-1 | 337.70 | 405.24 | |
| Rondelle 10 | ||||
| 114 | 253878-2 | 1.00 | 1.20 | |
| Anneau en caoutchouc 12 | ||||
| 115 | 262044-0 | 2.40 | 2.88 | |
| Rondelle 6 | ||||
| 116 | 253011-6 | 1.00 | 1.20 | |
| Vis métalliques Ph M5x14mm Ck | ||||
| 117 | 266809-2 | 1.00 | 1.20 | |
| Carter | ||||
| 120 | 157862-8 | 223.30 | 267.96 | |
| Levier de verrouillage Nouveau Ls1440 * | ||||
| 121 | 164836-2 | 15.40 | 18.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 122 | 231297-2 | |||
| Plaque de blocage Ls1440 Nouveau * | ||||
| 123 | 165129-0 | 11.00 | 13.20 | |
| Bras Complet Ls1440 * | ||||
| 124 | 154929-3 | 184.80 | 221.76 | |
| Vis M6 | ||||
| 125 | 251362-1 | 1.20 | 1.44 | |
| Levier de verrouillage Nouveau Ls1440 * | ||||
| 908 | 164836-2 | 15.40 | 18.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 909 | 231297-2 | |||
| Plaque de blocage Ls1440 Nouveau * | ||||
| 910 | 165129-0 | 11.00 | 13.20 | |
| Vis M6 | ||||
| 911 | 251362-1 | 1.20 | 1.44 | |
| Capuchon de protection | ||||
| 913 | 416437-5 | 3.60 | 4.32 | |
| Capuchon de protection | ||||
| 914 | 416438-3 | 3.60 | 4.32 | |
| Bouclier Protecteur | ||||
| 915 | 345694-7 | 10.80 | 12.96 | |
| Bouclier Protecteur | ||||
| 916 | 345196-3 | 2.40 | 2.88 | |
| Vis autotaraudeuse 4x14 mm GA9070Y A | ||||
| 917 | 265B74-2 | 1.00 | 1.20 | |
| Vis à tôle 4X14 Ga7020 A | ||||
| 917 | 266385-6 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x14 mm GA9070Y A | ||||
| 918 | 265B74-2 | 1.00 | 1.20 | |
| Vis à tôle 4X14 Ga7020 A | ||||
| 918 | 266385-6 | 0.83 | 1.00 | |
| Vis 4x8 | ||||
| 919 | 911109-2 | 1.00 | 1.20 | |
