Dessins techniques et pièces de rechange Makita LS1216L

Recherche de pièces de rechange
MakitaLa référence LS1216L doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.

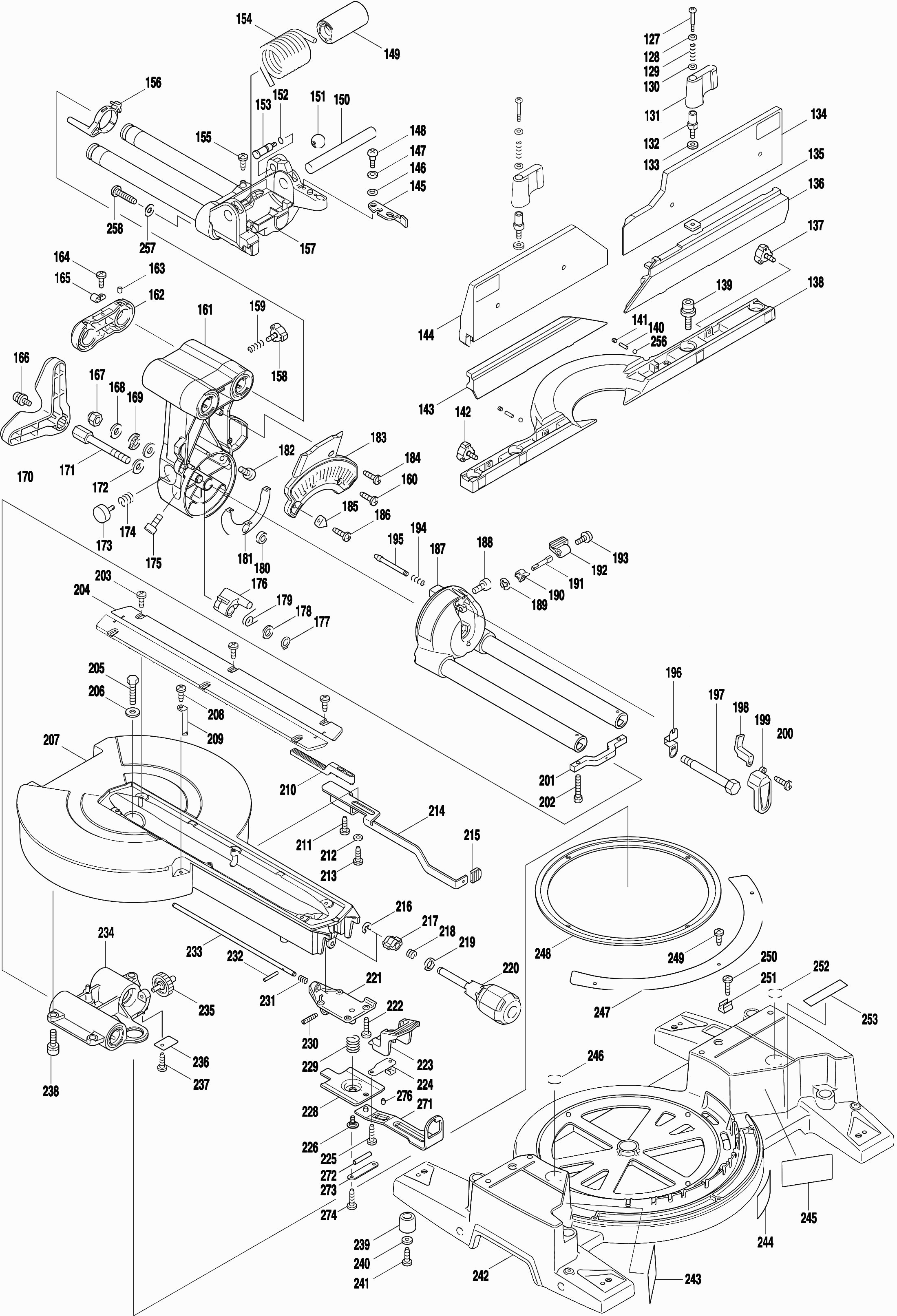

Dessins des MAKITA LS1216L

Liste de pièces de rechange des Makita LS1216L

Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
Tapschroef 4x18
001265995-6Tapschroef 4x18€ 1.00
Zijdeksel
002450999-3Zijdeksel€ 3.27
Toerenregelcircuit
003631866-3Toerenregelcircuit€ 29.28
Tapschroef 4x18
004265995-6Tapschroef 4x18€ 1.00
Netsnoer 2x1.50 4.0mtr
005695123-3Netsnoer 2x1.50 4.0mtr€ 22.02
Klemstrip
006687124-5Klemstrip€ 1.00
Naamplaat "ls1216lb"
007866948-4Naamplaat "ls1216lb"€ 2.83
Tapschroef Pt 5X55 Hr5001C A
008266095-5Tapschroef Pt 5X55 Hr5001C A€ 1.02
Motorsteun
009318471-0Motorsteun€ 8.57
Plaque Intermediaire
010451194-8Plaque Intermediaire€ 1.00
Borgring S-17
011961057-5Borgring S-17€ 1.00
Kogellager 6003ddw
012210301-0Kogellager 6003ddw€ 9.66
Waaier 80
013240001-8Waaier 80€ 3.27
Induit 220-240v
014517844-6Induit 220-240v€ 54.17
Isolatiering
015681642-5Isolatiering€ 8.57
Kogellager 6000zz
016210067-2Kogellager 6000zz€ 1.23
Veld 240v
017596359-6Veld 240v€ 40.46
Motorhuis cpl
018158958-8Motorhuis cpl€ 24.09
Koolborstelhouderdop
019643650-4Koolborstelhouderdop€ 1.00
Koolborstel set Cb-153
020181044-0Koolborstel set Cb-153€ 10.19
Schroef M6x80mm
021911948-0Schroef M6x80mm€ 1.00
Schakelaar tbv laser
022638652-3Schakelaar tbv laser€ 12.34
Tapschroef 4x18
023265995-6Tapschroef 4x18€ 1.00
Handle Cover
024158981-3Handle Cover€ 5.95
Stroomcircuit Ls1216Lb
025631908-3Stroomcircuit Ls1216Lb€ 14.45
Schakelhandel
026451003-1Schakelhandel€ 1.23
Schakelaar Tg72b-1
027650618-3Schakelaar Tg72b-1€ 9.66
Deblokkeerknop
028416356-5Deblokkeerknop€ 1.45
Drukveer 4
029231026-3Drukveer 4€ 1.00
Tapschroef 4x18
030265995-6Tapschroef 4x18€ 1.00
Poignee
031140049-9Poignee€ 7.55
Etiquette Info.
031A810486-8Etiquette Info.€ 2.83
Tapschroef 4x18
032265995-6Tapschroef 4x18€ 1.00
Kindersluiting
033451037-4Kindersluiting€ 1.00
Handle Cover
034158981-3Handle Cover€ 5.95
Tapschroef 4x18
035265995-6Tapschroef 4x18€ 1.00
Passe Cable
036451199-8Passe Cable€ 1.23
Borgring 8
037231928-3Borgring 8€ 1.00
Blokkeer Pen 6 4110C
038256633-1Blokkeer Pen 6 4110C€ 1.00
Drukveer 7
039231240-1Drukveer 7€ 1.00
Schroef 4x10
040911113-1Schroef 4x10€ 1.00
Kunststof Ring 5
041262001-8Kunststof Ring 5€ 1.45
Vleugelbout m6x43
042265717-4Vleugelbout m6x43€ 1.74
Inbusbout M8x20 Ck
043266488-6Inbusbout M8x20 Ck€ 1.00
Inbusbout M6X20 Lf1000
044922332-4Inbusbout M6X20 Lf1000€ 1.00
Trekontlaster
045687042-7Trekontlaster€ 1.00
Tapschroef M4x12mm Ck
046266026-4Tapschroef M4x12mm Ck€ 1.00
Commande impossible
047419277-0Commande impossible
O-ring 35
048213460-9O-ring 35€ 1.23
Stelschroef M6x16
049266321-2Stelschroef M6x16€ 1.00
Commande impossible
050922331-6Commande impossible
Sluitring 6
051253804-1Sluitring 6€ 1.00
Ring 16
052257163-5Ring 16€ 1.23
Verbindingsplaat
053140164-9Verbindingsplaat€ 10.96
Ring 16
054257163-5Ring 16€ 1.23
Sluitring 6
055253804-1Sluitring 6€ 1.00
Stopring E-5
056961018-5Stopring E-5€ 1.00
Schroef 4x10
057911113-1Schroef 4x10€ 1.00
Montage steun
058346050-4Montage steun€ 1.00
Torsieveer 11
059231675-6Torsieveer 11€ 1.00
Bouclier Protecteur
060453635-0Bouclier Protecteur€ 5.30
Geleidings bus
061325645-6Geleidings bus€ 1.02
Flensbout M8x12
062265324-3Flensbout M8x12€ 1.23
Vaste beschermkap
063140148-7Vaste beschermkap€ 206.31
Rubber pen 6
063A263005-3Rubber pen 6€ 1.00
Etiquette Info.
063B810064-4Etiquette Info.€ 2.83
Pen voor verbinding
063C322316-6Pen voor verbinding€ 2.11
Kogellager 608ddw
064210005-4Kogellager 608ddw€ 4.65
Borgring S-12
065961052-5Borgring S-12€ 1.00
Sluitring 12
066253744-3Sluitring 12€ 1.00
Rubber ring 12mm
067261104-5Rubber ring 12mm€ 1.00
Sluitring 12
068253744-3Sluitring 12€ 1.00
Tandwiel 32
069227550-2Tandwiel 32€ 5.95
Inlegspie 4
070254001-2Inlegspie 4€ 1.00
Tapschroef M4x12mm Ck
071266026-4Tapschroef M4x12mm Ck€ 1.00
Joint
072451002-3Joint€ 1.00
Tandwiel 14
073227701-7Tandwiel 14€ 5.30
Tandwiel 27
074227702-5Tandwiel 27€ 5.30
Stalen kogel 4
075216024-8Stalen kogel 4€ 1.00
Arbre De Transmission
076325643-0Arbre De Transmission€ 3.27
Kogellager 6000zz
077210067-2Kogellager 6000zz€ 1.23
Kogellager 608ddw
078210005-4Kogellager 608ddw€ 4.65
Borgring S-15
079961055-9Borgring S-15€ 1.00
Tandwiel 28
080227703-3Tandwiel 28€ 5.30
Joint
081442147-8Joint€ 2.11
Schroef 5x16
082911224-2Schroef 5x16€ 1.00
Kogellager 608ddw
083210005-4Kogellager 608ddw€ 4.65
Sluitring 5
084267010-2Sluitring 5€ 1.00
Veerring M5
085942101-7Veerring M5€ 1.00
Zeskant moer M5
086931202-6Zeskant moer M5€ 1.00
Lager borgring 14-23
087285847-5Lager borgring 14-23€ 4.65
Logement De Palier
088158957-0Logement De Palier€ 9.66
Rubber pen 4
088A263002-9Rubber pen 4€ 1.00
Kogellager 6002ddw
089211236-8Kogellager 6002ddw€ 9.66
Plongeur
090325644-8Plongeur€ 5.30
Lagerborging 51
091285732-2Lagerborging 51€ 1.00
Verzonkenschroef 5x13
092265034-2Verzonkenschroef 5x13€ 1.00
Commande impossible
093224434-5Commande impossible
Buitenflens 62
094224433-7Buitenflens 62€ 4.14
Inbusbout M10x20mm
095266755-9Inbusbout M10x20mm€ 2.47
Protecteur
096158959-6Protecteur€ 10.96
Veerring 45
097233554-4Veerring 45€ 1.00
Tampon
098424190-9Tampon€ 1.00
Zeskant bout M6
099265985-9Zeskant bout M6€ 1.45
Plaque De Recouvrement
100346048-1Plaque De Recouvrement€ 4.65
Veerring 10
101253932-2Veerring 10€ 1.00
Centreerplaatring
102344539-6Centreerplaatring€ 1.45
Centreerplaat
103346047-3Centreerplaat€ 1.02
Tapschroef Ct4x16
104266034-5Tapschroef Ct4x16€ 1.00
Schroef Pt4x12mm
105266020-6Schroef Pt4x12mm€ 1.00
Sluitring 4
106941051-3Sluitring 4€ 1.00
Roller
107424193-3Roller€ 1.00
Protecteur
108451197-2Protecteur€ 20.10
Tapschroef M4x12mm Ck
109266026-4Tapschroef M4x12mm Ck€ 1.00
Lens tbv laserlijn
110418104-8Lens tbv laserlijn€ 2.11
Montage blok B >0506
111419378-4Montage blok B >0506€ 2.83
Schroef 3x6
112911003-8Schroef 3x6€ 1.00
Torsieveer 9 Ls0714
113231664-1Torsieveer 9 Ls0714€ 1.00
Inbusbout 4x6
114266318-1Inbusbout 4x6€ 1.00
Borstschroef M5
115266306-8Borstschroef M5€ 1.74
Montageblok C >0506
116419379-2Montageblok C >0506€ 4.14
Drukveer 6
117233471-8Drukveer 6€ 1.00
Circuit tbv laser
118638651-5Circuit tbv laser€ 29.28
Torsieveer 9 Ls0714
119231664-1Torsieveer 9 Ls0714€ 1.00
Inbusbout 4x6
120266318-1Inbusbout 4x6€ 1.00
Zeskant bout 5x8
121266229-0Zeskant bout 5x8€ 1.00
Laserbeschermkap
122451195-6Laserbeschermkap€ 2.11
Tapschroef Ct4x16
123266034-5Tapschroef Ct4x16€ 1.00
Bouclier Protecteur
124451038-2Bouclier Protecteur€ 1.00
Knopbout 5x24
125265753-0Knopbout 5x24€ 1.45
Sluitring 5
126253807-5Sluitring 5€ 1.00
Kruiskopschroef M4
127265026-1Kruiskopschroef M4€ 1.45
Sluitring 5
128941102-2Sluitring 5€ 1.00
Drukveer 7
129233267-7Drukveer 7€ 1.02
Sluitring 5
130941102-2Sluitring 5€ 1.00
Knop 45
131272261-4Knop 45€ 1.00
Verbindingbus
132325651-1Verbindingbus€ 1.74
Sluitring 6
133253804-1Sluitring 6€ 1.00
Bovenaanslag "r"
134142815-0Bovenaanslag "r"€ 26.49
Etiquette Info.
134A810503-4Etiquette Info.€ 2.83
Curseur
135346058-8Curseur€ 1.00
Onderaanslag "r"
136318476-0Onderaanslag "r"€ 18.17
Knopbout M6x18mm
137265783-1Knopbout M6x18mm€ 1.23
Achterlineaal
138318411-8Achterlineaal€ 43.66
Inbusbout M8x25
139922443-5Inbusbout M8x25€ 1.23
Pen 4
140256226-4Pen 4€ 1.00
Zeskant bout 5x6
141266264-8Zeskant bout 5x6€ 1.00
Knopbout M6x18mm
142265783-1Knopbout M6x18mm€ 1.23
Onderaanslag "l"
143318863-3Onderaanslag "l"€ 18.17
Bovenaanslag "l"
144142814-2Bovenaanslag "l"€ 24.09
Etiquette Info.
144A810503-4Etiquette Info.€ 2.83
Blokkeerarm
145346049-9Blokkeerarm€ 1.45
Veerring 20
146253948-7Veerring 20€ 1.00
Sluitring 8 x 14 x 1mm
147253835-0Sluitring 8 x 14 x 1mm€ 1.00
Schroef M6
148251267-5Schroef M6€ 1.00
Bus 17
149451202-5Bus 17€ 2.11
Stang 16
150323740-6Stang 16€ 3.70
Knop 20
151271601-3Knop 20€ 1.00
O-ring 5
152213021-5O-ring 5€ 1.00
Axe De Blocage
153324183-5Axe De Blocage€ 1.02
Veerring 40 Ls1216Lb
154233542-1Veerring 40 Ls1216Lb€ 14.45
Tapschroef M4x12mm Ck
155266026-4Tapschroef M4x12mm Ck€ 1.00
Anneau de retenue
156158962-7Anneau de retenue€ 1.00
Rubber pen 4
156A263002-9Rubber pen 4€ 1.00
Voorarm cpl
157140976-0Voorarm cpl€ 86.52
Stoffilter
157A424438-9Stoffilter€ 1.45
Knopbout M6x18mm
158265783-1Knopbout M6x18mm€ 1.23
Drukveer 7
159231240-1Drukveer 7€ 1.00
Tapschroef Ct4x16
160266034-5Tapschroef Ct4x16€ 1.00
Arm cpl
161140155-0Arm cpl€ 110.47
Vilten ring 25
161A262077-5Vilten ring 25€ 1.45
Rubber pen 6
161B263005-3Rubber pen 6€ 1.00
Capuchon
161C344638-4Capuchon€ 1.02
Zaagarmplaat
162318403-7Zaagarmplaat€ 8.57
Inwendig zeskant bout M6x8
163265894-2Inwendig zeskant bout M6x8€ 1.00
Tapschroef M4x12mm Ck
164266026-4Tapschroef M4x12mm Ck€ 1.00
Trekontlaster
165687042-7Trekontlaster€ 1.00
Schroef 4x10
166911113-1Schroef 4x10€ 1.00
Moer M10-17
167264005-6Moer M10-17€ 1.45
Ring 10
168253024-7Ring 10€ 1.00
Druknaaldlager 1023
169216413-7Druknaaldlager 1023€ 2.83
Vastzethandel
170451019-6Vastzethandel€ 2.83
Inbusbout M10
171265589-7Inbusbout M10€ 2.83
Ring 10
172253024-7Ring 10€ 1.00
vergrendelknop
173415208-7vergrendelknop€ 1.45
Drukveer 12
174233031-6Drukveer 12€ 1.00
Inbusbout M8x20 Ck
175266488-6Inbusbout M8x20 Ck€ 1.00
Butée
176318405-3Butée€ 2.83
Borgring S-12
177961052-5Borgring S-12€ 1.00
Sluitring 12
178253744-3Sluitring 12€ 1.00
Torsieveer 14
179231646-3Torsieveer 14€ 1.00
Rubber ring 9mm
180262158-5Rubber ring 9mm€ 1.00
Plaque
181346071-6Plaque€ 1.02
Plaque
182346071-6Plaque€ 1.02
Capot de recouvrement
183451200-9Capot de recouvrement€ 3.70
Tapschroef Ct4x16
184266034-5Tapschroef Ct4x16€ 1.00
Markeerpunt
185343678-9Markeerpunt€ 1.00
Tapschroef Ct4x16
186266034-5Tapschroef Ct4x16€ 1.00
Glijarm
187158964-3Glijarm€ 50.58
Rubber pen 6
187A263005-3Rubber pen 6€ 1.00
Schaalverdelinglabel
187B816927-2Schaalverdelinglabel€ 2.83
Indicatielabel
187C816937-9Indicatielabel€ 2.83
Inbusbout M8x20 Ck
188266488-6Inbusbout M8x20 Ck€ 1.00
Stopring E-4
189961011-9Stopring E-4€ 1.00
Came
190451044-7Came€ 1.00
Stang 6mm
191325656-1Stang 6mm€ 1.02
Knop 22
192272262-2Knop 22€ 1.00
Schroef 4x10
193911113-1Schroef 4x10€ 1.00
Drukveer 6
194234122-6Drukveer 6€ 1.00
Commande impossible
195325865-2Commande impossible
Ressort A Lame
196232250-1Ressort A Lame€ 1.00
Centreerbout
197325646-4Centreerbout€ 2.47
Aanduidingsplaat
198451039-0Aanduidingsplaat€ 1.02
Capot de recouvrement
199451070-6Capot de recouvrement€ 1.00
Tapschroef Ct4x16
200266034-5Tapschroef Ct4x16€ 1.00
Vierkantpen
201158967-7Vierkantpen€ 2.83
Rubber pen 6
201A263005-3Rubber pen 6€ 1.00
Zeskant bout 5x30
202925251-3Zeskant bout 5x30€ 1.00
Tapschroef M4x12mm Ck
203266026-4Tapschroef M4x12mm Ck€ 1.00
Inzaagplaat
204451201-7Inzaagplaat€ 3.70
Zeskant bout M8x45mm
205265585-5Zeskant bout M8x45mm€ 1.00
Ring 8
206253762-1Ring 8€ 1.02
Draaiplateau
207140166-5Draaiplateau€ 97.16
Indicatielabel
207A816930-3Indicatielabel€ 2.83
Tapschroef M4x12mm Ck
208266026-4Tapschroef M4x12mm Ck€ 1.00
Indicatieplaat
209451009-9Indicatieplaat€ 1.02
Kartelplaat
210451011-2Kartelplaat€ 1.00
Tapschroef 4X14 Ga7020 A
211266385-6Tapschroef 4X14 Ga7020 A€ 1.00
Sluitring 4
212941051-3Sluitring 4€ 1.00
Tapschroef M4x12mm Ck
213266026-4Tapschroef M4x12mm Ck€ 1.00
Plaque de serrage
214346052-0Plaque de serrage€ 5.30
Capuchon
215286275-7Capuchon€ 1.00
Stopring E-7
216961013-5Stopring E-7€ 1.00
Came
217313165-2Came€ 3.27
Drukveer 11
218231131-6Drukveer 11€ 1.00
Ring 10
219267047-9Ring 10€ 1.00
Handgreep 50
220273666-1Handgreep 50€ 4.65
Pinhouder
221318410-0Pinhouder€ 4.65
Tapschroef Ct4x16
222266034-5Tapschroef Ct4x16€ 1.00
Deblokkeerhandel
223451010-4Deblokkeerhandel€ 1.23
Blokkeerplaat
224345272-3Blokkeerplaat€ 1.23
Tapschroef Ct4x16
225266034-5Tapschroef Ct4x16€ 1.00
Schroef M6x12mm
226266505-2Schroef M6x12mm€ 1.00
Blokkeerplaat
228346094-4Blokkeerplaat€ 4.14
Drukveer 13
229234104-8Drukveer 13€ 1.00
Borstschroef M5
230266306-8Borstschroef M5€ 1.74
Drukveer 6
231231325-3Drukveer 6€ 1.00
Pen 3
232256158-5Pen 3€ 1.00
Blokkeerpin
233325695-1Blokkeerpin€ 1.02
Logement De Palier
234158968-5Logement De Palier€ 61.89
Tandwiel 43
235451018-8Tandwiel 43€ 1.74
Ressort A Lame
236232249-6Ressort A Lame€ 1.00
Tapschroef M4x12mm Ck
237266026-4Tapschroef M4x12mm Ck€ 1.00
Inbusbout M8x25 ck/zwt
238922442-7Inbusbout M8x25 ck/zwt€ 1.00
Voetdop
239421845-7Voetdop€ 1.02
Sluitring 4
240267195-4Sluitring 4€ 1.00
Tapschroef M4x12mm Ck
241266026-4Tapschroef M4x12mm Ck€ 1.00
Voetzool
242140054-6Voetzool€ 117.13
Etiquette Info.
243810495-7Etiquette Info.€ 2.83
Etiquette Info.
246817283-3Etiquette Info.€ 1.00
Scale
247816920-6Scale€ 5.95
Plaque de serrage
248451012-0Plaque de serrage€ 5.30
Tapschroef M4x12mm Ck
249266026-4Tapschroef M4x12mm Ck€ 1.00
Tapschroef Ct4x16
250266034-5Tapschroef Ct4x16€ 1.00
Ressort A Lame
251232075-3Ressort A Lame€ 1.02
Etiquette Info.
252817283-3Etiquette Info.€ 1.00
Bus 6
254257785-1Bus 6€ 1.00
Inbusbout 5x18
255922226-3Inbusbout 5x18€ 1.00
Stalen kogel 4
256216024-8Stalen kogel 4€ 1.00
Sluitring 4
257253874-0Sluitring 4€ 1.00
Tapschroef 4x20
258266042-6Tapschroef 4x20€ 1.00
Carcasse
259451412-4Carcasse€ 34.87
Capuchon
261421589-9Capuchon€ 1.00
Blokkeerhandel
262346097-8Blokkeerhandel€ 2.11
Inbusbout M4x10
263922112-8Inbusbout M4x10€ 1.00
Sluitring 4
264941051-3Sluitring 4€ 1.00
Stang 8
265325664-2Stang 8€ 1.00
Trekveer 8
266231633-2Trekveer 8€ 1.00
Ashouder
267451129-9Ashouder€ 1.00
Stopring E-6
268259053-8Stopring E-6€ 1.00
Tapschroef Ct4x16
269266034-5Tapschroef Ct4x16€ 1.00
Blokkeerplaat
271140165-7Blokkeerplaat€ 5.30
Pin 6
272256246-8Pin 6€ 1.00
Plaque
273346096-0Plaque€ 1.00
Tapschroef Ct4x16
274266034-5Tapschroef Ct4x16€ 1.00
Veerring M6
275942151-2Veerring M6€ 1.00
Inbusbout 4x6
276266318-1Inbusbout 4x6€ 1.00
Dunne sluitring 14
277253313-0Dunne sluitring 14€ 1.00
Zeskant moer M6
278931302-2Zeskant moer M6€ 1.00
Draag plateau
279168424-7Draag plateau€ 10.96
Plaque
280346474-4Plaque€ 2.83
Tapschroef M4x12mm Ck
281266026-4Tapschroef M4x12mm Ck€ 1.00
Votre panier contient 0 de produits.
