Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita LS1030'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

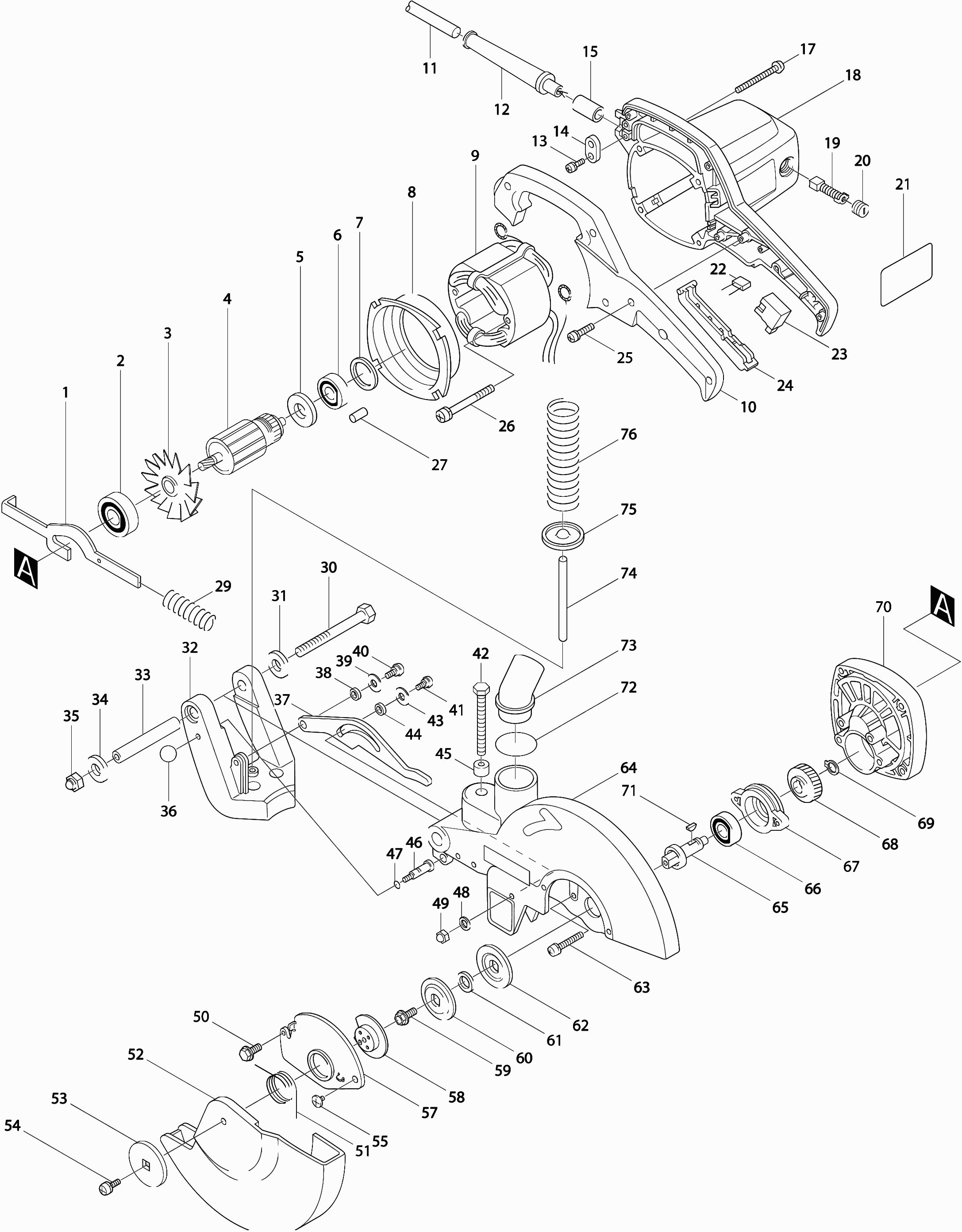

Dessins des Makita LS1030
Liste de pièces de rechange des Makita LS1030
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Verrouillage d'axe | ||||
| 001 | 343641-2 | 2.40 | 2.88 | |
| Roulement a billes 6201dw1 | ||||
| 002 | 211129-9 | 8.40 | 10.08 | |
| Turbine 92 Ls1440 * | ||||
| 003 | 241514-2 | 3.60 | 4.32 | |
| Induit | ||||
| 004 | 514924-9 | 104.50 | 125.40 | |
| Anneau d'isolation | ||||
| 005 | 681623-9 | 1.20 | 1.44 | |
| Roulement à billes 6200llb | ||||
| 006 | 211066-7 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 007 | 261081-1 | |||
| Guide de ventilateur Ls1030 * | ||||
| 008 | 414532-5 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 009 | 524883-9 | |||
| Couvercle de poignée Ls1030 * | ||||
| 010 | 414572-3 | 14.30 | 17.16 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 011 | 695123-3 | 22.00 | 26.40 | |
| Plus disponible, pas de remplacement | ||||
| 012 | 682505-8 | |||
| Vis 4X18 | ||||
| 013 | 911133-5 | 1.00 | 1.20 | |
| Barrette de serrage * | ||||
| 014 | 687000-3 | 1.00 | 1.20 | |
| Bague 10-10.8-15 Ls1030 * | ||||
| 015 | 683240-1 | 1.00 | 1.20 | |
| Vis 6x60 | ||||
| 017 | 911383-2 | 1.00 | 1.20 | |
| Boîtier de moteur Ls1030 * | ||||
| 018 | 159141-0 | 39.60 | 47.52 | |
| Ensemble de brosses de carbone Cb-154 | ||||
| 019 | 181047-4 | 4.80 | 5.76 | |
| Capuchon de porte-balais | ||||
| 020 | 643650-4 | 1.20 | 1.44 | |
| Interrupteur Sw-105 6518950 * | ||||
| 023 | 651895-0 | 9.60 | 11.52 | |
| Poignée de l'interrupteur | ||||
| 024 | 414157-5 | 2.40 | 2.88 | |
| Vis 4x25 | ||||
| 025 | 911148-2 | 1.00 | 1.20 | |
| Vis 5x65 | ||||
| 026 | 911290-9 | 1.20 | 1.44 | |
| Goupille en Caoutchouc 4 | ||||
| 027 | 263002-9 | 1.00 | 1.20 | |
| Stylo en caoutchouc 6 | ||||
| 028 | 263005-3 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 029 | 231297-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 030 | 265356-0 | |||
| Rondelle 10x1,6mm 1901/02 | ||||
| 031 | 941251-5 | 1.00 | 1.20 | |
| Fourche de bras Ls1030 * | ||||
| 032 | 316159-6 | 52.80 | 63.36 | |
| Tuyau 16-90 | ||||
| 033 | 331350-5 | 6.00 | 7.20 | |
| Rondelle 10x1,6mm 1901/02 | ||||
| 034 | 941251-5 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 035 | 252111-9 | |||
| Bouton 20 | ||||
| 036 | 271601-3 | 1.00 | 1.20 | |
| Plaque Intermediaire | ||||
| 037 | 343640-4 | 10.80 | 12.96 | |
| Rondelle 7 | ||||
| 038 | 257162-7 | 2.40 | 2.88 | |
| Rondelle 7 LF1000 A | ||||
| 039 | 267326-5 | 1.00 | 1.20 | |
| Vis M6 | ||||
| 040 | 251369-7 | 4.80 | 5.76 | |
| Vis M6 | ||||
| 041 | 251362-1 | 1.20 | 1.44 | |
| Boulon hexagonal 8x75 | ||||
| 042 | 251667-9 | 1.20 | 1.44 | |
| Rondelle 7 LF1000 A | ||||
| 043 | 267326-5 | 1.00 | 1.20 | |
| Rondelle 7 | ||||
| 044 | 257162-7 | 2.40 | 2.88 | |
| Bague en caoutchouc 6 | ||||
| 045 | 262511-5 | 1.00 | 1.20 | |
| Goupille De Verrouillage | ||||
| 046 | 322338-6 | 2.40 | 2.88 | |
| Joint torique 5 | ||||
| 047 | 213021-5 | 1.00 | 1.20 | |
| Rondelle 6mm A | ||||
| 048 | 267214-6 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 049 | 252112-7 | |||
| Boulon à bride M8x12 | ||||
| 050 | 265324-3 | 1.20 | 1.44 | |
| Ressort de torsion 36 | ||||
| 051 | 231593-8 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 052 | 414531-7 | |||
| Rondelle 6 | ||||
| 053 | 253977-0 | 2.40 | 2.88 | |
| Vis 5x12 | ||||
| 054 | 911215-3 | 1.00 | 1.20 | |
| Vis à tête plate M5 | ||||
| 055 | 265008-3 | 1.20 | 1.44 | |
| Vis à tête plate M5 | ||||
| 056 | 265008-3 | 1.20 | 1.44 | |
| Plaque de centrage | ||||
| 057 | 343637-3 | 4.80 | 5.76 | |
| Plaque de centrage | ||||
| 058 | 343639-9 | 6.00 | 7.20 | |
| Vis à tête cylindrique M8x22 | ||||
| 059 | 266762-2 | 2.40 | 2.88 | |
| Flasque intérieur/extérieur | ||||
| 060 | 224333-1 | 3.60 | 4.32 | |
| REDUCEERRING 25X15,88X4MM | ||||
| 061 | 257022-3 | 2.00 | 2.40 | |
| Flasque intérieur/extérieur | ||||
| 062 | 224333-1 | 3.60 | 4.32 | |
| Vis 6X45 * | ||||
| 063 | 911366-2 | 1.20 | 1.44 | |
| Garde fixe Ls1030 * | ||||
| 064 | 150410-2 | 106.70 | 128.04 | |
| Broche LS1030 * | ||||
| 065 | 322309-3 | 19.80 | 23.76 | |
| Roulement à billes 6203dw | ||||
| 066 | 211278-2 | 9.60 | 11.52 | |
| Logement De Palier | ||||
| 067 | 414530-9 | 4.80 | 5.76 | |
| Engrenage 41 | ||||
| 068 | 221712-4 | 40.70 | 48.84 | |
| Bague de retenue S-17 | ||||
| 069 | 961057-5 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 070 | 159252-1 | |||
| Clavette 4 | ||||
| 071 | 254001-2 | 1.00 | 1.20 | |
| Joint torique 35 | ||||
| 072 | 213460-9 | 1.20 | 1.44 | |
| Connexion de sac à poussière | ||||
| 073 | 414568-4 | 3.60 | 4.32 | |
| Stylo 8 | ||||
| 074 | 256198-3 | 2.40 | 2.88 | |
| Support de ressort Ls1030 | ||||
| 075 | 343638-1 | 2.40 | 2.88 | |
| Ressort de compression 26 * | ||||
| 076 | 231480-1 | 6.00 | 7.20 | |
| Bouton 40 Ls1030 * | ||||
| 077 | 271286-5 | 6.00 | 7.20 | |
| MATERIAALKLEM VERTICAAL | ||||
| 078 | 122536-0 | 14.00 | 16.80 | |
| Rondelle 6 | ||||
| 079 | 253804-1 | 1.00 | 1.20 | |
| Guide de ventilateur Ls1030 * | ||||
| 080 | 414532-5 | 2.40 | 2.88 | |
| Vis M5 | ||||
| 081 | 251370-2 | 1.20 | 1.44 | |
| Boulon à ailettes 6x10 | ||||
| 082 | 924306-1 | 1.20 | 1.44 | |
| Pinces | ||||
| 083 | 322313-2 | 6.00 | 7.20 | |
| Vis 5x10 | ||||
| 084 | 911209-8 | 1.00 | 1.20 | |
| Boulon hexagonal M8X30 A | ||||
| 085 | 265488-3 | 2.40 | 2.88 | |
| Rondelle 8 | ||||
| 086 | 941202-8 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 087 | 316158-8 | |||
| Vis à six pans creux M10X30 * | ||||
| 088 | 922552-0 | 2.40 | 2.88 | |
| Rondelle M10 | ||||
| 089 | 942251-8 | 1.00 | 1.20 | |
| Plaque d'insertion | ||||
| 090 | 414536-7 | 2.40 | 2.88 | |
| Plaque d'insertion | ||||
| 091 | 414536-7 | 2.40 | 2.88 | |
| Stylo 5 | ||||
| 092 | 256040-8 | 1.00 | 1.20 | |
| Plateau tournant Ls1030 * | ||||
| 093 | 316160-1 | 99.00 | 118.80 | |
| Plaque de Guidage | ||||
| 094 | 344035-4 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 095 | 316161-9 | |||
| Vis 5x8 | ||||
| 096 | 911203-0 | 1.00 | 1.20 | |
| Ressort A Lame | ||||
| 097 | 232110-7 | 1.00 | 1.20 | |
| Goupille en Plastique 8 * | ||||
| 098 | 263019-2 | 1.20 | 1.44 | |
| Poignée réglable | ||||
| 099 | 273495-2 | 7.20 | 8.64 | |
| Goupille en Caoutchouc 4 | ||||
| 101 | 263002-9 | 1.00 | 1.20 | |
| Plaque de blocage Ls1030 * | ||||
| 900 | 343965-6 | 4.80 | 5.76 | |
| Ressort de compression 7 | ||||
| 901 | 231401-3 | 1.00 | 1.20 | |
| Déverrouillez l'axe Ls1030 * | ||||
| 902 | 322561-3 | 17.60 | 21.12 | |
| Poignée Ls1030 * | ||||
| 903 | 343966-4 | 6.00 | 7.20 | |
| Goupille de verrouillage 8 Ls1013 * | ||||
| 904 | 322562-1 | 34.10 | 40.92 | |
