Dessins techniques et pièces de rechange Makita LS1019L

Recherche de pièces de rechange
MakitaLa référence LS1019L doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.

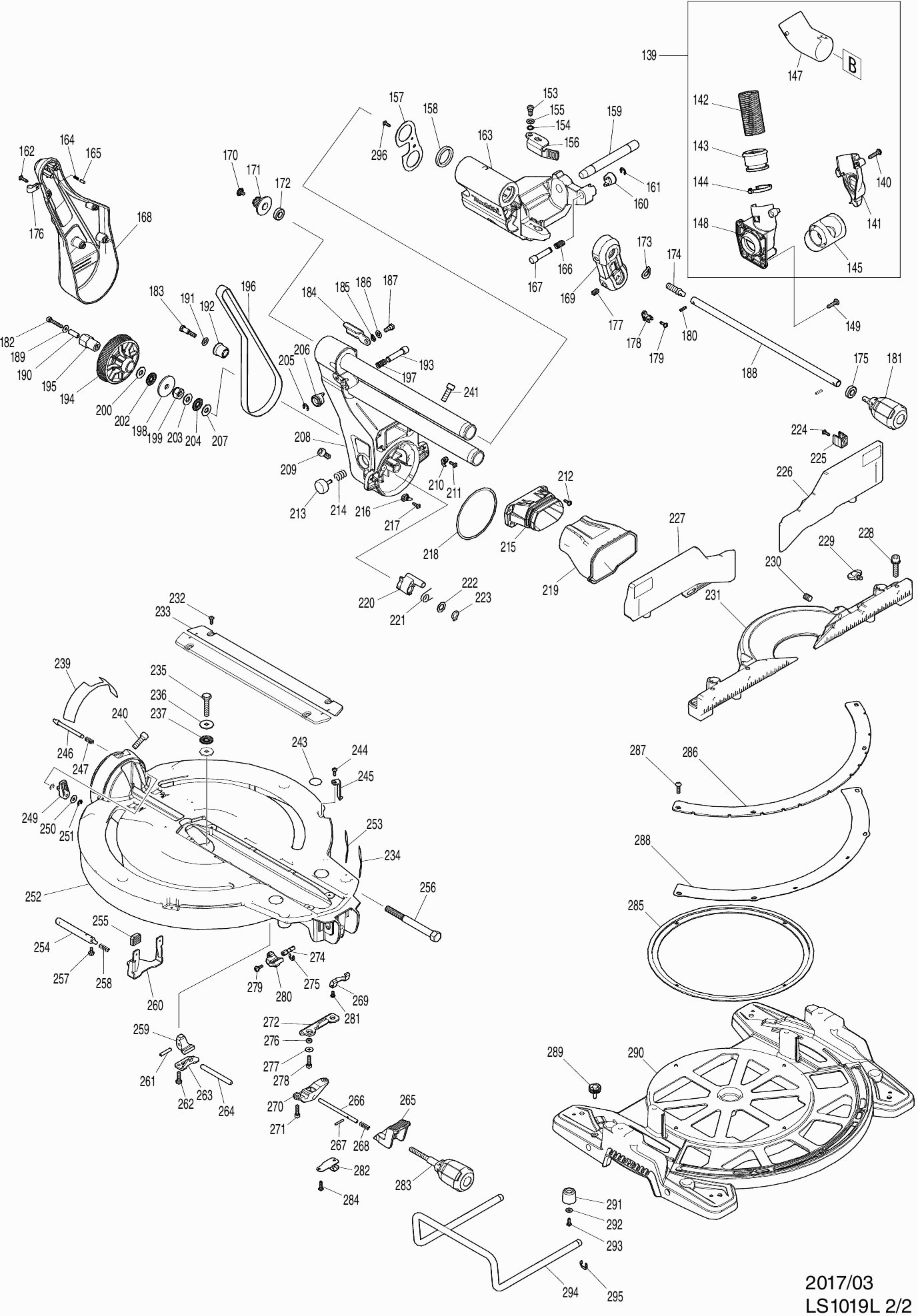

Dessins des MAKITA LS1019L

Liste de pièces de rechange des Makita LS1019L

Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
Tapschroef 4x18
001265995-6Tapschroef 4x18€ 1.00
Handgreep Set Ls1019L
002183H19-3Handgreep Set Ls1019L€ 12.34
Etiquette Info.
002C10810486-8Etiquette Info.€ 2.83
Schakelaar indicatielabel
002C20808641-4Schakelaar indicatielabel€ 1.00
Schakelaar tbv laser
003638652-3Schakelaar tbv laser€ 12.34
Stroomcircuit Ls1216Lb
004631908-3Stroomcircuit Ls1216Lb€ 14.45
Carcasse
005451412-4Carcasse€ 34.87
Schakelhandel
006451003-1Schakelhandel€ 1.23
Deblokkeerknop
007416356-5Deblokkeerknop€ 1.45
Commutateur
008650687-4Commutateur€ 8.57
Drukveer 4
009231026-3Drukveer 4€ 1.00
Micro schakelaar
010651941-9Micro schakelaar€ 3.27
Douille
011686015-7Douille€ 1.00
Kroonsteen
012654531-7Kroonsteen€ 2.11
Tapschroef 4x18
013265995-6Tapschroef 4x18€ 1.00
Handgreep Set Ls1019L
014183H19-3Handgreep Set Ls1019L€ 12.34
Etiquette Info.
014C10810486-8Etiquette Info.€ 2.83
Schakelaar indicatielabel
014C20808641-4Schakelaar indicatielabel€ 1.00
Kindersluiting
015451037-4Kindersluiting€ 1.00
Kabelbeschermhouder
016451000-7Kabelbeschermhouder€ 1.00
Tapschroef 4x18
017265995-6Tapschroef 4x18€ 1.00
Tapschroef 4x18
018265995-6Tapschroef 4x18€ 1.00
Tail Cover
019457652-2Tail Cover€ 1.74
Netsnoer 2x1.50 4.0mtr
020695123-3Netsnoer 2x1.50 4.0mtr€ 22.02
Tapschroef 4x18
021265995-6Tapschroef 4x18€ 1.00
Klemstrip
022687124-5Klemstrip€ 1.00
Toerenregelcircuit
023631866-3Toerenregelcircuit€ 29.28
Schroef M6x80mm
024911948-0Schroef M6x80mm€ 1.00
Étiquette
025853H90-8Étiquette€ 2.83
Motorhuis Compleet Ls1019L
026144533-6Motorhuis Compleet Ls1019L€ 18.17
Koolborstelhouder A
026C10643653-8Koolborstelhouder A€ 3.27
Koolborstel set Cb-153
027181044-0Koolborstel set Cb-153€ 10.19
Koolborstelhouderdop
028643650-4Koolborstelhouderdop€ 1.00
Veld 240v
029596349-9Veld 240v€ 37.67
Statorveertje Cb5
029C10654020-2Statorveertje Cb5€ 1.00
Klembus tbv statorv. 2mm
029C20654502-4Klembus tbv statorv. 2mm€ 1.00
Tapschroef Pt 5X55 Hr5001C A
030266095-5Tapschroef Pt 5X55 Hr5001C A€ 1.02
Kogellager 6000zz
031210067-2Kogellager 6000zz€ 1.23
Isolatiering
032681642-5Isolatiering€ 8.57
Waaier 80
033240001-8Waaier 80€ 3.27
Induit
034517824-2Induit€ 50.58
Plaque Intermediaire
035451001-5Plaque Intermediaire€ 1.00
Motorsteun
036319591-3Motorsteun€ 9.66
Borgring S-17
037961057-5Borgring S-17€ 1.00
Kogellager 6003ddw
038210301-0Kogellager 6003ddw€ 9.66
Inbusbout M6x20
039265905-3Inbusbout M6x20€ 1.00
Sluitring 6
040253804-1Sluitring 6€ 1.00
Ring 16
041257163-5Ring 16€ 1.23
Stofzuigaansluitstuk
042457704-9Stofzuigaansluitstuk€ 2.11
Trekontlaster
043687042-7Trekontlaster€ 1.00
Tapschroef M4x12mm Ck
044266026-4Tapschroef M4x12mm Ck€ 1.00
Stelschroef M6x40
045251554-2Stelschroef M6x40€ 1.02
Inbusbout M6X20 Lf1000
046922332-4Inbusbout M6X20 Lf1000€ 1.00
Label "makita"
047457667-9Label "makita"€ 2.11
Stopring E-5
048961018-5Stopring E-5€ 1.00
Inbusbout M8x25
049251547-9Inbusbout M8x25€ 1.00
Inbusbout 5x18
050922226-3Inbusbout 5x18€ 1.00
Tapschroef Ct4x16
051266034-5Tapschroef Ct4x16€ 1.00
Verbindingsplaat Ls1019L
052144529-7Verbindingsplaat Ls1019L€ 6.68
Ring 16
053257163-5Ring 16€ 1.23
Sluitring 6
054253804-1Sluitring 6€ 1.00
Kunststof Ring 5
055262001-8Kunststof Ring 5€ 1.45
Veerring M6
056942151-2Veerring M6€ 1.00
Bus 6
057257785-1Bus 6€ 1.00
Stelschroef M6x16
058266321-2Stelschroef M6x16€ 1.00
Schroef 4x10
059911114-9Schroef 4x10€ 1.00
Torsieveer 11
060232412-1Torsieveer 11€ 1.00
Stofgeleider plaat
061457764-1Stofgeleider plaat€ 1.02
Montage steun
062161647-6Montage steun€ 4.14
Borgring 8
063231928-3Borgring 8€ 1.00
Met. schroef M4
064251544-5Met. schroef M4€ 1.00
Rubber pen 6
065263005-3Rubber pen 6€ 1.00
Vaste beschermkap
065144634-0Vaste beschermkap€ 75.87
Etiquette Info.
065C10810064-4Etiquette Info.€ 2.83
Commande impossible
065C20810354-5Commande impossible
Drukveer 7
066231240-1Drukveer 7€ 1.00
Blokkeer Pen 6 4110C
067256633-1Blokkeer Pen 6 4110C€ 1.00
Kabelbeschermhouder
068457659-8Kabelbeschermhouder€ 1.00
Kruiskopschroef 4x11
069265028-7Kruiskopschroef 4x11€ 1.23
Afschermkap
070422155-5Afschermkap€ 2.11
Guide plate
071347215-1Guide plate€ 2.11
Inbusbout M8x20
072266283-4Inbusbout M8x20€ 1.23
Schroef Pt4x12mm
073266020-6Schroef Pt4x12mm€ 1.00
Borgring S-12
074961052-5Borgring S-12€ 1.00
Kogellager 608ddw
075210005-4Kogellager 608ddw€ 4.65
Rubber ring 12mm
076261104-5Rubber ring 12mm€ 1.00
Sluitring 12
077253744-3Sluitring 12€ 1.00
Inlegspie 4
078254001-2Inlegspie 4€ 1.00
Tandwiel 32
079227550-2Tandwiel 32€ 5.95
Sluitring 12
080253744-3Sluitring 12€ 1.00
Dunne sluitring 14
081253313-0Dunne sluitring 14€ 1.00
Joint
082451002-3Joint€ 1.00
Tapschroef M4x12mm Ck
083266026-4Tapschroef M4x12mm Ck€ 1.00
Arbre De Transmission
084325643-0Arbre De Transmission€ 3.27
Stalen kogel 4
085216024-8Stalen kogel 4€ 1.00
Tandwiel 27
086227702-5Tandwiel 27€ 5.30
Tandwiel 14
087227701-7Tandwiel 14€ 5.30
Kogellager 6000zz
088210067-2Kogellager 6000zz€ 1.23
Joint
089442147-8Joint€ 2.11
Borgring S-15
090961055-9Borgring S-15€ 1.00
Kogellager 608ddw
091210005-4Kogellager 608ddw€ 4.65
Schroef 5x16
092911224-2Schroef 5x16€ 1.00
Tandwiel 28
093227703-3Tandwiel 28€ 5.30
Sluitring 5
094267010-2Sluitring 5€ 1.00
Kogellager 608ddw
095210005-4Kogellager 608ddw€ 4.65
Rubber pen 4
096263002-9Rubber pen 4€ 1.00
Logement De Palier
096158957-0Logement De Palier€ 9.66
Lager borgring 14-23
097285847-5Lager borgring 14-23€ 4.65
Zeskant moer M5
098931202-6Zeskant moer M5€ 1.00
Veerring M5
099942101-7Veerring M5€ 1.00
Plongeur
100325644-8Plongeur€ 5.30
Kogellager 6002ddw
101211236-8Kogellager 6002ddw€ 9.66
Lagerborging 51
102285732-2Lagerborging 51€ 1.00
Binnenflens 53
103224431-1Binnenflens 53€ 3.70
Buitenflens 53
104224432-9Buitenflens 53€ 3.70
Verloopring 30x15,88x4mm
105257295-8Verloopring 30x15,88x4mm€ 1.23
Verzonkenschroef 5x13
106265034-2Verzonkenschroef 5x13€ 1.00
Inbusbout M10x20mm
107266755-9Inbusbout M10x20mm€ 2.47
Sluitring 4
108941051-3Sluitring 4€ 1.00
Schroef Pt4x12mm
109266020-6Schroef Pt4x12mm€ 1.00
Lens tbv laserlijn
110418104-8Lens tbv laserlijn€ 2.11
Montage blok B >0506
111419378-4Montage blok B >0506€ 2.83
Schroef 3x6
112911003-8Schroef 3x6€ 1.00
Torsieveer 9 Ls0714
113231664-1Torsieveer 9 Ls0714€ 1.00
Inbusbout 4x6
114266318-1Inbusbout 4x6€ 1.00
Borstschroef M5
115266306-8Borstschroef M5€ 1.74
Montageblok C >0506
116419379-2Montageblok C >0506€ 4.14
Drukveer 6
117233471-8Drukveer 6€ 1.00
Circuit tbv laser
118638651-5Circuit tbv laser€ 29.28
Torsieveer 9 Ls0714
119231664-1Torsieveer 9 Ls0714€ 1.00
Inbusbout 4x6
120266318-1Inbusbout 4x6€ 1.00
Zeskant bout 5x8
121266229-0Zeskant bout 5x8€ 1.00
Laserbeschermkap
122457660-3Laserbeschermkap€ 2.47
Tapschroef Ct4x16
123266034-5Tapschroef Ct4x16€ 1.00
Bouclier Protecteur
124457664-5Bouclier Protecteur€ 1.00
Knopbout 5x24
125265753-0Knopbout 5x24€ 1.45
Sluitring 5
126253807-5Sluitring 5€ 1.00
Roller
127424193-3Roller€ 1.00
Tapschroef 4X14 Ga7020 A
128266385-6Tapschroef 4X14 Ga7020 A€ 1.00
Zaagbeschermkap
129457499-4Zaagbeschermkap€ 16.31
Tapschroef 4X14 Ga7020 A
130266385-6Tapschroef 4X14 Ga7020 A€ 1.00
Centreerplaat
131347213-5Centreerplaat€ 1.02
Torsieveer 45
132231634-0Torsieveer 45€ 2.11
Tampon
133424190-9Tampon€ 1.00
Centreer plaat huis
134347214-3Centreer plaat huis€ 2.47
Zeskant bout M6
135265985-9Zeskant bout M6€ 1.45
Veerring 10
136253932-2Veerring 10€ 1.00
Kogellager 6805ddw
137210168-6Kogellager 6805ddw€ 2.11
Protecteur
138457498-6Protecteur€ 4.65
Afzuigadapter LS1019L
139123980-4Afzuigadapter LS1019L€ 22.17
Tapschroef 4x18
140265995-6Tapschroef 4x18€ 1.00
Afzuigadapter
141183G68-4Afzuigadapter€ 4.65
SLANG
142245041-1SLANG€ 10.96
Douille
143457672-6Douille€ 1.00
Stopper
144457673-4Stopper€ 1.00
Afzuigadapter
145457669-5Afzuigadapter€ 1.02
Elleboogstuk
147457703-1Elleboogstuk€ 1.23
Afzuigadapter
148183G68-4Afzuigadapter€ 4.65
Tapschroef Ct4x16
149266034-5Tapschroef Ct4x16€ 1.00
Bus 17
150457665-3Bus 17€ 1.00
Bus 17
151457665-3Bus 17€ 1.00
Torsieveer 35
152233537-4Torsieveer 35€ 5.95
Schroef M6
153251267-5Schroef M6€ 1.00
Veerring 20
154253948-7Veerring 20€ 1.00
Sluitring 8 x 14 x 1mm
155253835-0Sluitring 8 x 14 x 1mm€ 1.00
Blokkeerarm
156347221-6Blokkeerarm€ 1.45
Voorarm plaat
157347222-4Voorarm plaat€ 1.00
Vilten ring 30
158262076-7Vilten ring 30€ 1.74
Stang 16
159326994-4Stang 16€ 1.45
Knop 22
160271437-0Knop 22€ 1.00
Stopring E-7
161961013-5Stopring E-7€ 1.00
Tapschroef Ct4x16
162266034-5Tapschroef Ct4x16€ 1.00
Voorarm Compleet Ls1019L
163144531-0Voorarm Compleet Ls1019L€ 81.19
Rubber pen 6
163C10263005-3Rubber pen 6€ 1.00
Drukveer 4
164231314-8Drukveer 4€ 1.00
Pen 4
165256364-2Pen 4€ 1.00
Drukveer 10
166232384-0Drukveer 10€ 1.00
Axe De Blocage
167326977-4Axe De Blocage€ 1.00
Capot de recouvrement
168457653-0Capot de recouvrement€ 4.65
Houder Compleet Ls1019L
169144658-6Houder Compleet Ls1019L€ 12.34
Indicatielabel
169C10812X89-8Indicatielabel€ 2.83
Platkop schroef M5
170265008-3Platkop schroef M5€ 1.23
Poelie 17-19.3
171222191-9Poelie 17-19.3€ 5.30
Kogellager 6900llb
172210057-5Kogellager 6900llb€ 5.95
Borgring 15 Hr2230 A
173I55213Borgring 15 Hr2230 A€ 1.00
Arbre
174326975-8Arbre€ 1.45
Kogellager 6900llb
175210057-5Kogellager 6900llb€ 5.95
Trekontlaster
176687042-7Trekontlaster€ 1.00
Schroef m8x12
177913416-9Schroef m8x12€ 1.00
sleutelklem
178416536-3sleutelklem€ 1.74
Tapschroef M4x12mm Ck
179266026-4Tapschroef M4x12mm Ck€ 1.00
Commande impossible
180951107-4Commande impossible
Handgreep 50 B
181273016-0Handgreep 50 B€ 5.30
Boulon
182265919-2Boulon€ 1.00
Met. bout M6
183251545-3Met. bout M6€ 1.00
Stopper Pal Ls1019L
184144657-8Stopper Pal Ls1019L€ 2.11
Indicatielabel
184C10812X87-2Indicatielabel€ 2.83
Veerring 20
185253948-7Veerring 20€ 1.00
Sluitring 8 x 14 x 1mm
186253835-0Sluitring 8 x 14 x 1mm€ 1.00
Schroef M6
187251267-5Schroef M6€ 1.00
Pen 9-365
188326987-1Pen 9-365€ 2.47
Sluitring 5
189253194-2Sluitring 5€ 1.00
Bus 5
190257426-9Bus 5€ 1.00
Sluitring 8
191253165-9Sluitring 8€ 1.00
Bus 20
192457666-1Bus 20€ 1.00
Axe De Blocage
193326977-4Axe De Blocage€ 1.00
Poelie 17-87.8
194222192-7Poelie 17-87.8€ 5.95
Zeskantmoer M10-19
195326980-5Zeskantmoer M10-19€ 1.45
Courroie D’entrainement 15-756
196225101-5Courroie D’entrainement 15-756€ 22.02
Drukveer 10
197232384-0Drukveer 10€ 1.00
Sluitring 10
198253388-9Sluitring 10€ 1.00
Zeskantmoer M10-17
199252244-0Zeskantmoer M10-17€ 1.45
Ring 10
200253024-7Ring 10€ 1.00
Druknaaldlager 1023
202216413-7Druknaaldlager 1023€ 2.83
Ring 10
203253024-7Ring 10€ 1.00
Druknaaldlager 1023
204216413-7Druknaaldlager 1023€ 2.83
Stopring E-7
205961013-5Stopring E-7€ 1.00
Knop 22
206271437-0Knop 22€ 1.00
Ring 10
207253024-7Ring 10€ 1.00
Arm Cpl Ls1019L
208144530-2Arm Cpl Ls1019L€ 97.16
Indicatielabel
208C10812X88-0Indicatielabel€ 2.83
Inbusbout M8x25
209251547-9Inbusbout M8x25€ 1.00
Indicatielabel R
210457871-0Indicatielabel R€ 1.00
Tapschroef M4x12mm Ck
211266026-4Tapschroef M4x12mm Ck€ 1.00
Tapschroef Ct4x16
212266034-5Tapschroef Ct4x16€ 1.00
vergrendelknop
213415208-7vergrendelknop€ 1.45
Drukveer 12
214233031-6Drukveer 12€ 1.00
Stofgeleider houder
215457654-8Stofgeleider houder€ 3.70
Indicatielabel L
216457870-2Indicatielabel L€ 1.00
Tapschroef M4x12mm Ck
217266026-4Tapschroef M4x12mm Ck€ 1.00
Sluitring 94
218253389-7Sluitring 94€ 1.00
Stofgeleider
219422156-3Stofgeleider€ 5.30
Stopper
220319593-9Stopper€ 3.27
Torsieveer 14
221231646-3Torsieveer 14€ 1.00
Sluitring 12
222253744-3Sluitring 12€ 1.00
Borgring S-12
223961052-5Borgring S-12€ 1.00
Tapschroef M4x12mm Ck
224266026-4Tapschroef M4x12mm Ck€ 1.00
Support
225457668-7Support€ 1.00
Commande impossible
226144650-2Commande impossible
Etiquette Info.
226C10810503-4Etiquette Info.€ 2.83
Commande impossible
227144646-3Commande impossible
Etiquette Info.
227C10810503-4Etiquette Info.€ 2.83
Inbusbout M8X35 With Wr
228922458-2Inbusbout M8X35 With Wr€ 1.00
Vleugelbout 6x10
229924306-1Vleugelbout 6x10€ 1.00
Inbusschroef M10x12
230251561-5Inbusschroef M10x12€ 1.00
Achterlineaal
231319565-4Achterlineaal€ 40.46
Tapschroef M4x12mm Ck
232266026-4Tapschroef M4x12mm Ck€ 1.00
Inzaagplaat
233451013-8Inzaagplaat€ 2.83
Zeskant bout 8x40
235265442-7Zeskant bout 8x40€ 1.00
Ring 8
236253852-0Ring 8€ 1.23
Druknaaldlager 1023
237216413-7Druknaaldlager 1023€ 2.83
Schaalverdelinglabel
239812X86-4Schaalverdelinglabel€ 2.83
Inbusbout M8x25
240251547-9Inbusbout M8x25€ 1.00
Inbusbout M8x25
241251547-9Inbusbout M8x25€ 1.00
Etiquette Info.
243813L22-1Etiquette Info.€ 2.83
Tapschroef M4x12mm Ck
244266026-4Tapschroef M4x12mm Ck€ 1.00
Indicatielabel
245457702-3Indicatielabel€ 1.00
Blokkeerpen 8
246326970-8Blokkeerpen 8€ 1.02
Drukveer 6
247234122-6Drukveer 6€ 1.00
Blokkeerhandel
249457657-2Blokkeerhandel€ 1.00
Sluitring 6
250253804-1Sluitring 6€ 1.00
Stopring E-5
251961018-5Stopring E-5€ 1.00
Draaiplateau Compleet Ls1019L
252144654-4Draaiplateau Compleet Ls1019L€ 137.09
Etiquette Info.
253812X85-6Etiquette Info.€ 2.83
Verlengstang
254326973-2Verlengstang€ 2.11
Capuchon
255286039-9Capuchon€ 1.00
Centreerbout
256326976-6Centreerbout€ 2.11
Schroef 4x10
257911113-1Schroef 4x10€ 1.00
Drukveer 6
258231325-3Drukveer 6€ 1.00
Draaistopper
259310803-7Draaistopper€ 1.23
Hefboomplaat
260347217-7Hefboomplaat€ 2.83
Pin 5
261256186-0Pin 5€ 1.02
Schroef 5x18
262911230-7Schroef 5x18€ 1.00
Butée
263347219-3Butée€ 1.00
Borgstang
264326971-6Borgstang€ 1.00
Blokkeerhandel
265457656-4Blokkeerhandel€ 1.45
Blokkeerpin
266326969-3Blokkeerpin€ 1.02
Pen 3
267256158-5Pen 3€ 1.00
Drukveer 6
268231325-3Drukveer 6€ 1.00
Nokkenplaat
269347237-1Nokkenplaat€ 1.00
Pinhouder
270319592-1Pinhouder€ 3.70
Zeskant bout 5x20
271922231-0Zeskant bout 5x20€ 1.00
Blokkeerplaat
272347216-9Blokkeerplaat€ 1.74
Stang 6
274326972-4Stang 6€ 1.23
Stopring E-4
275961011-9Stopring E-4€ 1.00
Ring 15
276257425-1Ring 15€ 1.00
Sluitring 5
277253194-2Sluitring 5€ 1.00
Zeskant bout 5x20
278922231-0Zeskant bout 5x20€ 1.00
Schroef 4x10
279911113-1Schroef 4x10€ 1.00
Blokkeerhandel compleet
280144656-0Blokkeerhandel compleet€ 1.00
Rubber pen 6
280C10263005-3Rubber pen 6€ 1.00
Schroef 3x8
281911008-8Schroef 3x8€ 1.00
Blokkeerplaat
282345272-3Blokkeerplaat€ 1.23
Handgreep 50 A
283273015-2Handgreep 50 A€ 5.30
Tapschroef M4x12mm Ck
284266026-4Tapschroef M4x12mm Ck€ 1.00
Plaque De Guidage
285457655-6Plaque De Guidage€ 1.74
Scale
286347223-2Scale€ 5.95
Metaalschroef M5
287251546-1Metaalschroef M5€ 1.00
Blokkeerplaat
288347218-5Blokkeerplaat€ 2.83
Schroef M5x16mm
289265786-5Schroef M5x16mm€ 1.00
Voetzool LS1019/DLS111 A
290310891-4Voetzool LS1019/DLS111 A€ 110.47
Voetdop
291421845-7Voetdop€ 1.02
Sluitring 4
292267195-4Sluitring 4€ 1.00
Tapschroef M4x12mm Ck
293266026-4Tapschroef M4x12mm Ck€ 1.00
Support
294326978-2Support€ 5.95
Stopring E-9
295961015-1Stopring E-9€ 1.00
Tapschroef M4x12mm Ck
296266026-4Tapschroef M4x12mm Ck€ 1.00
Inbusbout 4x6
297266318-1Inbusbout 4x6€ 1.00
Zeskant moer M4
298931102-0Zeskant moer M4€ 1.00
Votre panier contient 0 de produits.
