Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita LS1017L'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Makita LS1017L

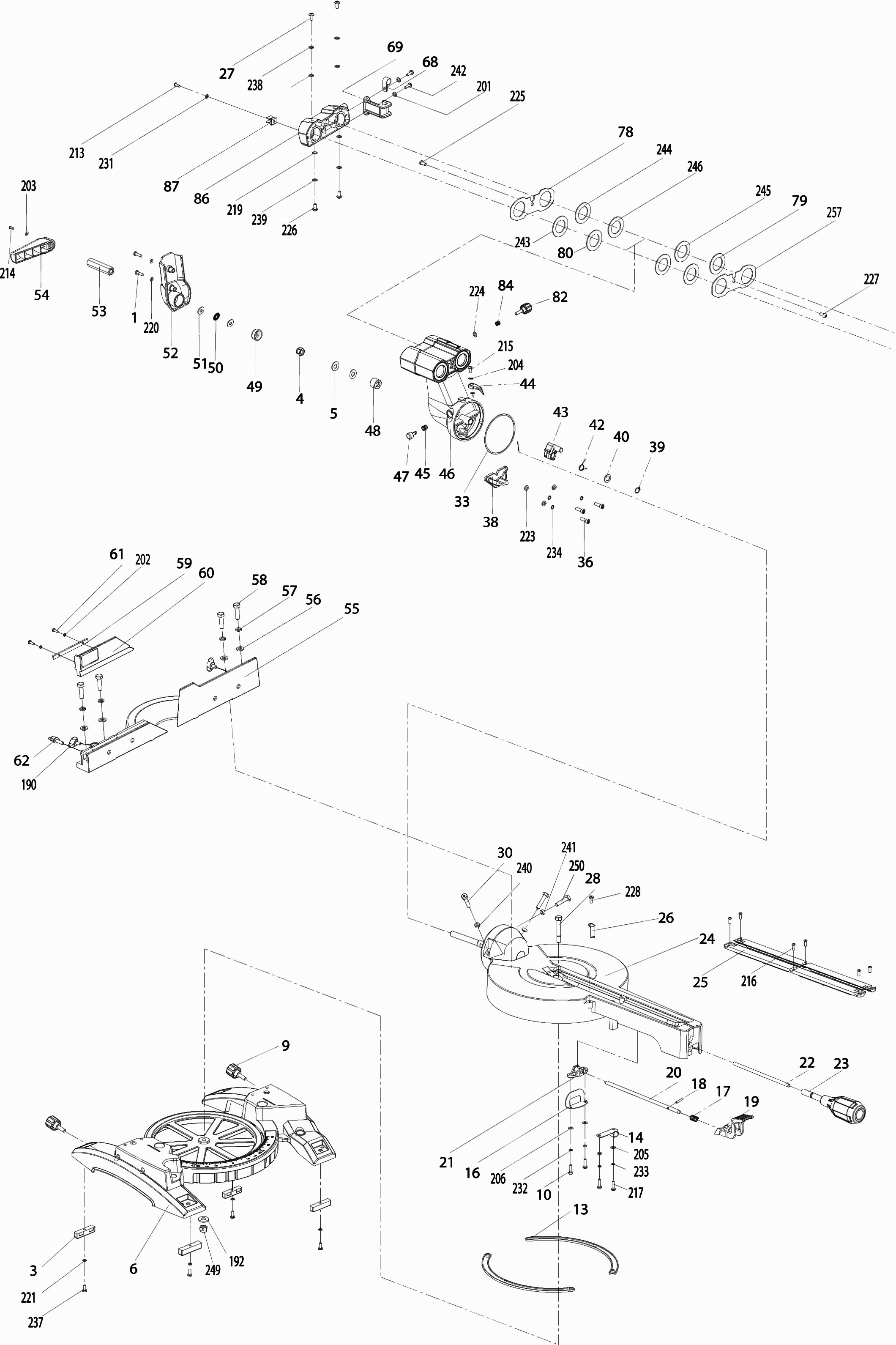

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Dessins techniques 3
Cliquez pour agrandir

Liste de pièces de rechange des Makita LS1017L

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Vis en métal M5x20mm
001 JM23100006 0.83 1.00

Rondelle de 5mm
002 JM23100007 0.83 1.00

Bouchon en caoutchouc
003 JM23100008 1.43 1.72

Écrou de blocage M10
004 JM23100009 0.83 1.00

Rondelle 10mm
005 JM23100010 0.83 1.00

Patte de pied
006 JM23100300 95.74 114.89

Étiquette "avertissement"
006A JM2708A060 2.80 3.36

Étiquette "indication de grade"
006C20 JM23100012 2.80 3.36

Étiquette "indication de grade"
007 JM23100012 2.80 3.36

Bouton étoile
009 JM23100013 1.21 1.45

Vis 6x20
009 JM00000074 0.83 1.00

Vis en métal M4x15mm
010 JM23100014 0.83 1.00

Rondelle M4
011 942051-6 0.83 1.00

Plus disponible, pas de remplacement
012 JM23100016

Curseur
013 JM23100017 2.80 3.36

Plaque de verrouillage "a"
014 JM23100018 2.08 2.50

Vis métal M4x18mm
015 JM23100019 0.83 1.00

Plaque de verrouillage "b"
016 JM23100020 2.08 2.50

Ressort De Maintien
017 JM23100021 1.72 2.06

Axe De Blocage
018 JM23100022 1.72 2.06

Plateau De Pression
019 JM23100023 1.21 1.45

Goupille de verrouillage B
020 JM23100024 2.80 3.36

Support
021 JM23100025 1.72 2.06

Goupille de verrouillage A
022 JM23100026 1.21 1.45

Levier de verrouillage
023 JM23100027 2.80 3.36

Table rotative
024 JM23100310 70.59 84.71

Graduation d'angle
024C10 JM23100036 2.93 3.52

Goupille 4x20mm
024C20 JM23100038 0.83 1.00

Broche de blocage
024C30 JM23100039 2.80 3.36

Écrou de blocage M10
024C40 JM23100009 0.83 1.00

Plaque d'insertion
025 JM23100029 3.65 4.38

Point de marquage
026 JM23100030 1.21 1.45

Vis métallique M5x15mm
027 JM23100031 0.83 1.00

Boulon de centrage
028 JM23100032 3.22 3.86

Vis métallique M4x12mm
029 JM23100033 0.83 1.00

Vis à six pans creux M6x28mm
030 JM23100034 1.06 1.27

Anneau de retenue
031 JM23100035 0.83 1.00

Graduation d'angle
032 JM23100036 2.93 3.52

Curseur
033 JM23100037 1.21 1.45

Goupille 4x20mm
034 JM23100038 0.83 1.00

Broche de blocage
035 JM23100039 2.80 3.36

Boulon hexagonal M6x20 mm
036 JM23100040 1.06 1.27

Rondelle
037 JM23100041 0.83 1.00

Butée 45gr.
038 JM23100042 3.65 4.38

Anneau de retenue 12mm
039 JM27100102 0.83 1.00

Rondelle 12x20x1mm
040 JM23100044 0.83 1.00

Axe de butée
041 JM23100045 2.08 2.50

Ressort
042 JM23100046 1.27 1.52

Arrêt 90Gr Ls1017L
043 JM23100047 4.08 4.90

Point de marquage
044 JM23100048 1.21 1.45

Ressort De Compression
045 JM23100049 1.21 1.45

Porte-Bras
046 JM23100330 80.00 96.00

Pas d'informations disponibles, non commandable
046-1 JM00000415

Axe de butée
046C10 JM23100045 2.08 2.50

Amortisseur
046C20 JM23100081 1.72 2.06

Roulement linéaire
046C30 JM23100085 14.23 17.08

Vis de blocage M6x8
046C40 JM23100087 0.83 1.00

Amortisseur
046C50 JM23100081 1.72 2.06

Axe De Liaison
047 JM23100051 1.01 1.21

Plaque de serrage
048 JM23100052 1.06 1.27

Plaque de base
049 JM23100053 1.06 1.27

Palier-glisseur
050 JM23100054 6.58 7.90

Rondelle de blocage 10x26x2,5mm
051 JM23100055 1.06 1.27

Entretoise
052 JM23100056 1.27 1.52

Ecrou
053 JM23100057 1.02 1.22

Poignee
054 JM23100058 2.80 3.36

Butée arrière
055 JM23200037 31.62 37.94

Rondelle 8mm
056 JM23100060 0.83 1.00

Pas d'informations disponibles, non commandable
057 JM23100061

Boulon Allen M8x30mm
058 JM23100062 1.01 1.21

Plaque
059 JM23100063 1.43 1.72

Butée arrière Li
060A JM23210006 10.81 12.97

Label "Sécurité"
060A01 JM23180060 2.80 3.36

Butée arrière Li
060B JM23210006 10.81 12.97

Vis métallique M4x8mm
061 JM23100065 0.83 1.00

Boulon à ailettes M6x20mm
062 JM23100066 2.80 3.36

Boulon Allen M4x12mm
063 JM23100067 0.83 1.00

Vis à six pans creux M4x10mm
063 JM23100146 0.83 1.00

Pas d'informations disponibles, non commandable
064 JM23100068

Soulagement de tension "laser"
065 JM23100069 0.83 1.00

Pas d'informations disponibles, non commandable
066 JM23100070

Rondelle de 6mm
067 JM23100071 0.83 1.00

Soulageur de contrainte
068 JM23100072 0.83 1.00

Support de guidage de câble
069 JM23100073 1.72 2.06

Étrier pour capuchon fixe LS1018L P
070 JM23100342 55.00 66.00

Label "Sécurité"
070A JM23180059 2.93 3.52

Goupille 5x30mm
070C10 JM23100145 0.83 1.00

Pas d'informations disponibles, non commandable
071 JM23100075

Boulon Allen M4X6MM LS1018L
072 JM23300038 0.83 1.00

Arbre de connexion
073 JM23100077 2.80 3.36

Ressort De Torsion
074 JM23100078 7.44 8.93

Collier
075 JM23100079 1.01 1.21

Étrier pour capuchon fixe LS1018L P
076 JM23100342 55.00 66.00

Amortisseur
077 JM23100081 1.72 2.06

Palier en tôle
078 JM23100082 1.72 2.06

Entretoise
079 JM23100083 1.02 1.22

Anneau de poussière
080 JM23100084 0.83 1.00

Roulement linéaire
081 JM23100085 14.23 17.08

Bouton de verrouillage
082 JM23100086 1.02 1.22

Vis de blocage M6x8
083 JM23100087 0.83 1.00

Ressort De Compression
084 JM23100088 1.02 1.22

Vis en métal M5x12mm
085 JM23100089 0.83 1.00

Capuchon de barre de glissement
086 JM23100090 9.52 11.42

Porte-cles
087 JM23100091 1.02 1.22

Plaque de réglage de la profondeur
089 JM23100092 1.02 1.22

Épingle "c"
090 JM23100193 1.02 1.22

Rondelle Elastique
091 JM23100094 0.83 1.00

Rondelle 8x14x1
092 JM23100095 0.83 1.00

Vis de réglage de la profondeur
093 JM23100096 0.83 1.00

Capuchon de pointe
094 JM23100097 1.02 1.22

Manchon de connexion
095 JM23100098 0.83 1.00

Plaque de connexion
096 JM23100099 2.80 3.36

Capuchon de scie
097 JM23100350 17.90 21.48

Rivet
097C10 JM23100101 0.83 1.00

Lame de scie
097C20 JM23100105 5.88 7.06

Rondelle de blocage 5
097C30 253811-4 0.83 1.00

Rivet
098 JM23100101 0.83 1.00

GALET
099 JM23100102 0.83 1.00

Anneau de retenue
100 JM23100103 0.83 1.00

Rondelle de blocage 5
101 253811-4 0.83 1.00

Lame de scie
102 JM23100105 5.88 7.06

Boulon Mx12mm
103 JM23100106 0.83 1.00

Ressort de capuchon de scie
104 JM23100107 2.80 3.36

Plaque de base
105 JM23100108 1.01 1.21

Lame de scie
106 JM23100109 1.01 1.21

Écrou de sécurité M6
107 JM23100110 0.83 1.00

Vis à tête six pans creux M6x45mm
108 JM23100111 0.83 1.00

Vis cyl Sixpans Creux Chc
109 JM23100112 1.01 1.21

Vis
110 JM23100113 1.01 1.21

Broche
111 JM23100114 0.83 1.00

Anneau de rétention R-5
112 JM23100115 0.83 1.00

Vis de blocage M6x12mm
113 JM23100116 0.83 1.00

Stofafzuigadapter afkortzaag
114 JM23100117 2.81 3.37

Vis Allen M6x25mm
115 JM23100118 0.83 1.00

Axe De Reglage
116 JM23100119 2.08 2.50

Vis Allen M6x15mm
117 JM23100120 0.83 1.00

Capuchon de scie fixe
118 JM23100365 49.85 59.82

Label "Sécurité"
118A JM23180058 2.80 3.36

Broche
118C20 JM23100114 0.83 1.00

Butée
118C30 JM23100147 1.43 1.72

Guide de poussière
119 JM23100122 1.43 1.72

Pas d'informations disponibles, non commandable
120 JM23100123

Collet Exterieur
121 JM23100124 5.22 6.26

Pas d'informations disponibles, non commandable
123 JM23100125

Pas d'informations disponibles, non commandable
124 JM23100126

Pas d'informations disponibles, non commandable
125 JM23100127

Pas d'informations disponibles, non commandable
126 JM23100128

Pas d'informations disponibles, non commandable
127 JM23100129

Parker 2,9x12mm
128 JM23100130 0.83 1.00

Pas d'informations disponibles, non commandable
129 JM23100131

Pas d'informations disponibles, non commandable
130 JM23100132

Pas d'informations disponibles, non commandable
131 JM23100133

Plaque de Blocage
132 JM23100134 1.24 1.49

Ressort De Maintien
133 JM23100135 1.02 1.22

Tole De Construction
134 JM23100136 1.02 1.22

Insert
135 JM23100137 1.02 1.22

Capot de recouvrement
136 JM23100138 1.06 1.27

Vis
137 JM23100139 1.01 1.21

Ressort
138 JM23100140 1.24 1.49

Écrou de blocage M5
139 264007-2 2.80 3.36

Poignée de déblocage
140 JM23100142 1.24 1.49

Support de déblocage
141 JM23100143 1.21 1.45

Plongeur
143 JM23100155 9.54 11.45

Clavette 5x10mm
144 JM23100156 1.24 1.49

Roulement à Billes 6304llu
145 211327-5 10.81 12.97

Bague d'arrêt R-20
146 JM23100158 0.83 1.00

Pignon
147 JM23100159 10.84 13.01

Bague d'arrêt E-16
148 JM23100160 0.83 1.00

Vis de blocage M8x12mm
149 JM23100161 0.83 1.00

Douille
150 JM23100162 3.65 4.38

Carter
151 JM23100380 23.74 28.49

Douille
151C10 JM23100162 3.65 4.38

Carter de moteur "gauche"
152 JM23100164 7.43 8.92

Passe-câble
153 JM23100165 2.80 3.36

Câble d'alimentation 2x1.50 4.0mtr
154 695123-3 21.70 26.04

Soulageur de contrainte
155 JM23100166 0.83 1.00

Parker M4x16
156 JM23100167 1.02 1.22

Parker 4,2X12Mm Mls100 *
156 JM23000106 1.02 1.22

Anneau de poussière
157 JM23100168 1.06 1.27

Induit
158 JM23000100 78.32 93.98

Condensateur anti-parasite
159 JM23100169 4.08 4.90

Parker M5x70
160 JM23100170 1.24 1.49

Point de contact
161 JM23100171 1.72 2.06

Inducteur
162 JM23100001 74.76 89.71

Rondelle d'ajustage
163 JM23100172 1.24 1.49

Support Inter.
164 JM23100173 1.01 1.21

Poignée d'interrupteur
165 JM23100174 3.22 3.86

Tole De Commutation
166 JM23100175 2.08 2.50

Ressort de commutateur
167 JM23100176 2.08 2.50

Serrure pour enfants
168 JM23100177 0.83 1.00

Interrupteur De Sécurité
169 JM23100178 2.80 3.36

Commutateur
170 JM23100179 12.58 15.10

Couvercle de poignée "droit"
171 JM23100180 7.44 8.93

Carter De Moteur
173 JM23100370 19.88 23.86

Label "Sécurité"
173A JM23180057 2.80 3.36

Étiquette "LS1017L"
173B JM23180021 2.80 3.36

S/e Porte Balais
173C40 JM23100184 2.80 3.36

Boulon Allen M5X8mm
173C50 JM23100185 0.83 1.00

Couvercle De Charbon
174 JM23100182 1.01 1.21

Ensemble de brosses de carbone Cb-153
175 181044-0 4.08 4.90

S/e Porte Balais
176 JM23100184 2.80 3.36

Boulon Allen M5X8mm
177 JM23100185 0.83 1.00

Schéma de démarrage doux
178 JM23100186 19.80 23.76

Vis en métal M5x35mm
179 JM23100187 0.83 1.00

Couvercle du boîtier du moteur
180 JM23100188 2.80 3.36

Vis en métal M6x70mm
181 JM23100189 1.24 1.49

Bague Réductrice
182 JM23100144 3.22 3.86

Goupille 5x30mm
183 JM23100145 0.83 1.00

Vis à six pans creux M4x10mm
184 JM23100146 0.83 1.00

Butée
185 JM23100147 1.43 1.72

Boulon hexagonal M6x20 mm
186 JM23100148 1.02 1.22

Rondelle d'arrêt 5mm
187 JM23100149 0.83 1.00

Rondelle
188 JM23100150 1.02 1.22

Rondelle 6mm
189 JM23100151 0.83 1.00

Boulon à ailettes M6X10mm
190 JM23100152 1.01 1.21

Boulon pour lame de scie
191 JM23100153 2.80 3.36

Rondelle de carrosserie 10mm
192 JM23100154 0.83 1.00

Rivet 6mm
193 JM23100190 1.02 1.22

Plus disponible, pas de remplacement
194 JM23100016

Plus disponible, pas de remplacement
195 JM23100016

Plus disponible, pas de remplacement
196 JM23100016

Plus disponible, pas de remplacement
197 JM23100016

Plus disponible, pas de remplacement
198 JM23100016

Plus disponible, pas de remplacement
199 JM23100016

Plus disponible, pas de remplacement
200 JM23100016

Plus disponible, pas de remplacement
201 JM23100016

Plus disponible, pas de remplacement
202 JM23100016

Plus disponible, pas de remplacement
203 JM23100016

Plus disponible, pas de remplacement
204 JM23100016

Plus disponible, pas de remplacement
205 JM23100016

Plus disponible, pas de remplacement
206 JM23100016

Vis métallique M4x12mm
207 JM23100033 0.83 1.00

Vis métallique M4x12mm
208 JM23100033 0.83 1.00

Vis métallique M4x12mm
209 JM23100033 0.83 1.00

Vis métallique M4x12mm
210 JM23100033 0.83 1.00

Vis métallique M4x12mm
211 JM23100033 0.83 1.00

Vis métallique M4x12mm
212 JM23100033 0.83 1.00

Vis métallique M4x12mm
213 JM23100033 0.83 1.00

Vis métallique M4x12mm
214 JM23100033 0.83 1.00

Vis métallique M4x12mm
215 JM23100033 0.83 1.00

Vis métallique M4x12mm
216 JM23100033 0.83 1.00

Vis métallique M4x12mm
217 JM23100033 0.83 1.00

Rondelle de 5mm
218 JM23100007 0.83 1.00

Rondelle de 5mm
219 JM23100007 0.83 1.00

Rondelle de 5mm
220 JM23100007 0.83 1.00

Rondelle de 5mm
221 JM23100007 0.83 1.00

Rondelle de 5mm
222 JM23100007 0.83 1.00

Rondelle
223 JM23100041 0.83 1.00

Rondelle
224 JM23100041 0.83 1.00

Vis en métal M5x12mm
225 JM23100089 0.83 1.00

Vis en métal M5x12mm
226 JM23100089 0.83 1.00

Vis en métal M5x12mm
227 JM23100089 0.83 1.00

Vis en métal M5x12mm
228 JM23100089 0.83 1.00

Rondelle M4
229 942051-6 0.83 1.00

Rondelle M4
230 942051-6 0.83 1.00

Rondelle M4
231 942051-6 0.83 1.00

Rondelle M4
232 942051-6 0.83 1.00

Rondelle M4
233 942051-6 0.83 1.00

Rondelle 6mm
234 JM23100151 0.83 1.00

Parker M4x16
235 JM23100167 1.02 1.22

Parker M4x16
236 JM23100167 1.02 1.22

Parker S.42X18 LS1018L
236 JM00000217 0.83 1.00

Vis en métal M5x20mm
237 JM23100006 0.83 1.00

Vis en métal M5x18mm
237 JM23200029 0.83 1.00

Rondelle d'arrêt 5mm
238 JM23100149 0.83 1.00

Rondelle d'arrêt 5mm
239 JM23100149 0.83 1.00

Anneau de retenue
240 JM23100035 0.83 1.00

Anneau de retenue
241 JM23100035 0.83 1.00

Vis métal M4x18mm
242 JM23100019 0.83 1.00

Entretoise
243 JM23100083 1.02 1.22

Entretoise
244 JM23100083 1.02 1.22

Anneau de poussière
245 JM23100084 0.83 1.00

Anneau de poussière
246 JM23100084 0.83 1.00

Rondelle de blocage 5
247 253811-4 0.83 1.00

Écrou de blocage M10
248 JM23100009 0.83 1.00

Écrou de blocage M10
249 JM23100009 0.83 1.00

Vis à six pans creux M6x28mm
250 JM23100034 1.06 1.27

Soulagement de tension "laser"
251 JM23100069 0.83 1.00

Soulagement de tension "laser"
252 JM23100069 0.83 1.00

Rondelle de 6mm
253 JM23100071 0.83 1.00

Soulageur de contrainte
254 JM23100072 0.83 1.00

Support de guidage de câble
255 JM23100073 1.72 2.06

Amortisseur
256 JM23100081 1.72 2.06

Palier en tôle
257 JM23100082 1.72 2.06

Manchon de connexion
258 JM23100098 0.83 1.00

Collet Exterieur
259 JM23100124 5.22 6.26

Appareil laser
260 JM23100390 19.80 23.76

Plus disponible, pas de remplacement
261 JM23100016

Vis métal M4x18mm
262 JM23100019 0.83 1.00

Plus disponible, pas de remplacement
263 JM23100016

Plus disponible, pas de remplacement
264 JM23100016

Vis métal M4x18mm
265 JM23100019 0.83 1.00

Rondelle de 5mm
266 JM23100007 0.83 1.00

Rondelle de 5mm
267 JM23100007 0.83 1.00

Rondelle de blocage 10x26x2,5mm
268 JM23100055 1.06 1.27

Rondelle 10mm
269 JM23100010 0.83 1.00

Pas d'informations disponibles, non commandable
270 JM23500053

Vis à six pans creux M6x28mm
271 JM23100034 1.06 1.27

Anneau de retenue
272 JM23100035 0.83 1.00

Rondelle de 5mm
273 JM23100007 0.83 1.00

Rondelle de blocage 5
274 JM00000216 0.83 1.00

Pas d'informations disponibles, non commandable
276 JM23100500

Tafelverbreder houder
277 JM00000038 11.41 13.69

Vis papillon M6x14mm LS1017L
278 JM00000259 1.30 1.56

Vis de pied réglable M8x45
279 JM00000260 1.56 1.87

Plateforme rotative Ls1017L
280 JM23100028 72.57 87.08

Goupille 4x20mm
281 JM23100038 0.83 1.00

Broche de blocage
282 JM23100039 2.80 3.36

Écrou de blocage M10
283 JM23100009 0.83 1.00

Roulement à billes 6201
284 211109-5 4.58 5.50

Pas d'informations disponibles, non commandable
285 JM23200032

Anneau de retenue
286 JM23100035 0.83 1.00

Broche
287 JM23100114 0.83 1.00

Butée
288 JM23100147 1.43 1.72

Rondelle
289 JM23100041 0.83 1.00

Amortisseur
290 JM23100081 1.72 2.06

Roulement linéaire
291 JM23100085 14.23 17.08

Roulement linéaire
292 JM23100085 14.23 17.08

Vis de blocage M6x8
293 JM23100087 0.83 1.00

Amortisseur
294 JM23100081 1.72 2.06

Étiquette d'avertissement LS0815FL
295 JM2708B060 1.02 1.22

Votre panier contient 0 de produits.
