Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita LS1013L'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

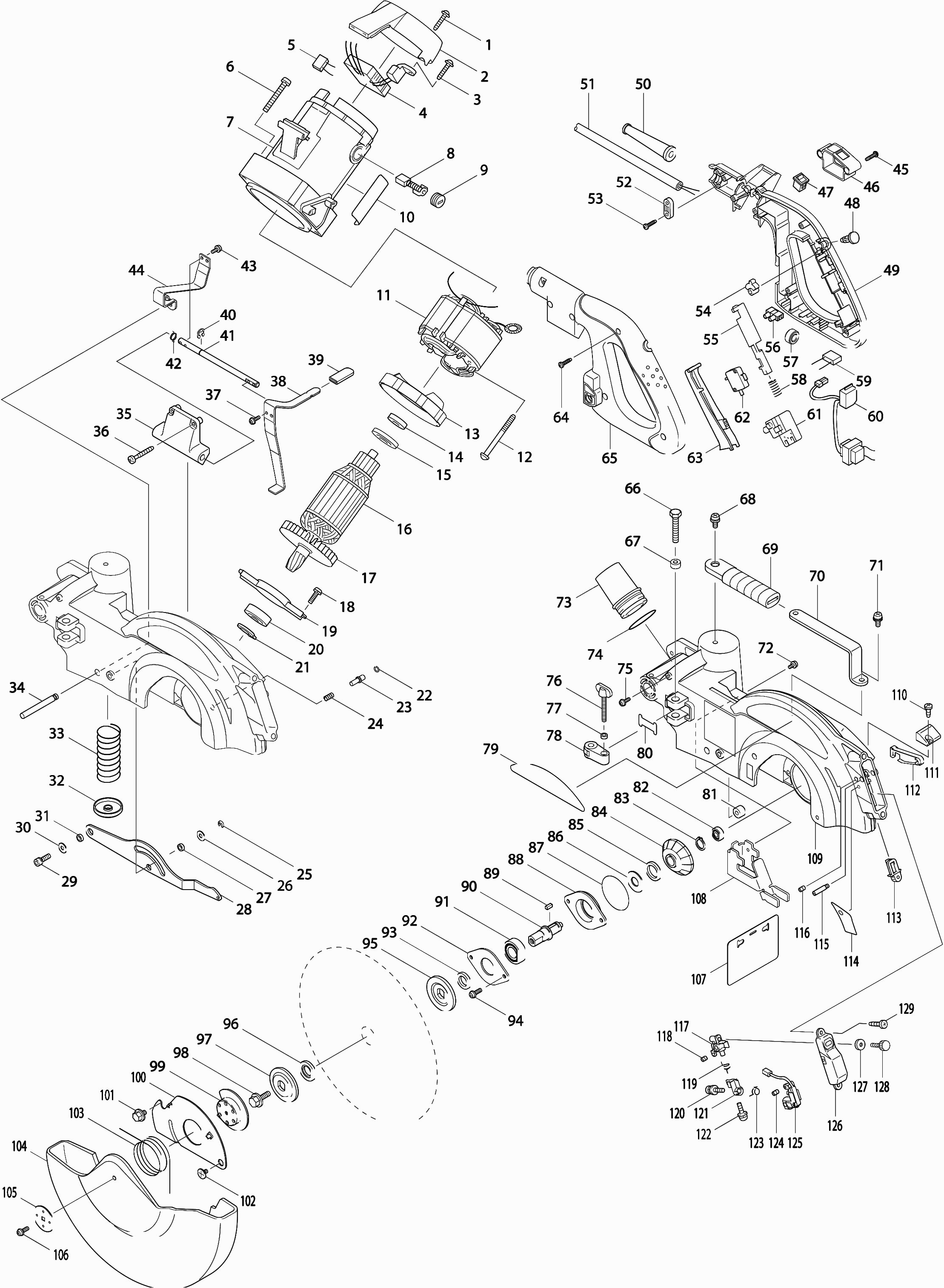

Dessins des Makita LS1013L
Liste de pièces de rechange des Makita LS1013L
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis à tarauder 4x18 | ||||
| 001 | 265A48-7 | 0.83 | 1.00 | |
| Couvercle de protection | ||||
| 002 | 416075-3 | 4.45 | 5.34 | |
| Vis à tarauder 4x18 | ||||
| 003 | 265A48-7 | 0.83 | 1.00 | |
| Circuit de contrôle | ||||
| 004 | 631219-6 | 50.69 | 60.83 | |
| Condensateur 0,47uf | ||||
| 005 | 645006-7 | 1.67 | 2.00 | |
| Vis cruciforme M6X50 * | ||||
| 006 | 911373-5 | 0.83 | 1.00 | |
| Carter De Moteur | ||||
| 007 | 154718-6 | 25.36 | 30.43 | |
| Pas d'informations disponibles, non commandable | ||||
| 007A | 643653-8 | |||
| Etiquette Info. | ||||
| 007B | 810966-4 | 2.71 | 3.25 | |
| Pas d'informations disponibles, non commandable | ||||
| 007C | 817320-3 | |||
| Ensemble de brosses de carbone Cb-153 | ||||
| 008 | 194985-1 | 3.96 | 4.75 | |
| Capuchon de porte-balais | ||||
| 009 | 643650-4 | 0.83 | 1.00 | |
| Plaque signalétique Ls1013l | ||||
| 010 | 861577-8 | 2.71 | 3.25 | |
| Inducteur | ||||
| 011 | 599506-8 | 72.58 | 87.10 | |
| Ressort de stator Cb5 | ||||
| 011A | 654020-2 | 0.83 | 1.00 | |
| Douille de serrage pour statorv. 2mm | ||||
| 011B | 654502-4 | 0.83 | 1.00 | |
| Vis autotaraudeuse Pt 5x65 | ||||
| 012 | 266029-8 | 1.67 | 2.00 | |
| Plaque Intermediaire | ||||
| 013 | 416107-6 | 1.24 | 1.49 | |
| Roulement à billes 6000llb | ||||
| 014 | 211061-7 | 7.22 | 8.66 | |
| Anneau d'isolation | ||||
| 015 | 681642-5 | 8.21 | 9.85 | |
| Induit | ||||
| 016 | 516928-7 | 98.23 | 117.88 | |
| Ventilateur 80 | ||||
| 017 | 240001-8 | 3.28 | 3.94 | |
| Vis 5x16 | ||||
| 018 | 911224-2 | 0.83 | 1.00 | |
| Plaque de Roulement 94 | ||||
| 019 | 285686-3 | 3.72 | 4.46 | |
| Roulement à billes 6003ddw | ||||
| 020 | 210301-0 | 5.80 | 6.96 | |
| Bague de retenue S-17 | ||||
| 021 | 961057-5 | 0.83 | 1.00 | |
| Rondelle frein 8 | ||||
| 022 | 231928-3 | 0.83 | 1.00 | |
| Goupille de blocage 6 4110C | ||||
| 023 | 256633-1 | 0.83 | 1.00 | |
| Ressort de compression 7 | ||||
| 024 | 231240-1 | 0.83 | 1.00 | |
| Circlip E-5 | ||||
| 025 | 961018-5 | 0.83 | 1.00 | |
| Rondelle 6 | ||||
| 026 | 253804-1 | 0.83 | 1.00 | |
| Rondelle 16 | ||||
| 027 | 257163-5 | 1.20 | 1.44 | |
| Plaque de Connexion | ||||
| 028 | 345604-4 | 5.71 | 6.85 | |
| Vis à six pans creux M6x20 | ||||
| 029 | 265905-3 | 0.83 | 1.00 | |
| Rondelle 6 | ||||
| 030 | 253804-1 | 0.83 | 1.00 | |
| Rondelle 16 | ||||
| 031 | 257163-5 | 1.20 | 1.44 | |
| Porte-ressort Ls1013 | ||||
| 032 | 344464-1 | 1.02 | 1.22 | |
| Ressort de compression 28 | ||||
| 033 | 233461-1 | 4.45 | 5.34 | |
| Goupille de blocage 8 | ||||
| 034 | 324609-7 | 2.71 | 3.25 | |
| Porte-axe | ||||
| 035 | 419075-2 | 3.72 | 4.46 | |
| Vis autotaraudeuse Pt4x30 | ||||
| 036 | 266050-7 | 0.83 | 1.00 | |
| Vis 4X10 | ||||
| 037 | 911113-1 | 0.83 | 1.00 | |
| Levier de verrouillage | ||||
| 038 | 345828-2 | 3.28 | 3.94 | |
| Capuchon | ||||
| 039 | 421589-9 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 040 | 259053-8 | |||
| Tige 8 | ||||
| 041 | 324608-9 | 8.59 | 10.31 | |
| Ressort de traction 8 | ||||
| 042 | 231633-2 | 0.83 | 1.00 | |
| Vis 4X10 | ||||
| 043 | 911113-1 | 0.83 | 1.00 | |
| Plaque de Blocage | ||||
| 044 | 345608-6 | 4.67 | 5.60 | |
| Vis à tarauder 4x18 | ||||
| 045 | 265A48-7 | 0.83 | 1.00 | |
| Étiquette de faisceau laser Ls0714 A | ||||
| 046 | 810354-5 | 0.83 | 1.00 | |
| Commutateur | ||||
| 047 | 651522-9 | 3.54 | 4.25 | |
| Bouton de déverrouillage | ||||
| 048 | 417113-4 | 0.98 | 1.18 | |
| Ensemble de poignées | ||||
| 049 | 183980-6 | 15.60 | 18.72 | |
| Passe-câble 10-90 | ||||
| 050 | 682505-8 | 1.67 | 2.00 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 051 | 695123-3 | 21.08 | 25.30 | |
| Support de serrage | ||||
| 052 | 687124-5 | 0.83 | 1.00 | |
| Vis à tarauder 4x18 | ||||
| 053 | 265A48-7 | 0.83 | 1.00 | |
| Came | ||||
| 054 | 414546-4 | 0.98 | 1.18 | |
| Poignée de déblocage | ||||
| 055 | 416000-4 | 1.18 | 1.42 | |
| Borne | ||||
| 056 | 654575-7 | 2.84 | 3.41 | |
| Filtre de ligne | ||||
| 057 | 688131-1 | 0.83 | 1.00 | |
| Ressort de compression 3 | ||||
| 058 | 231457-6 | 0.83 | 1.00 | |
| Condensateur 0,1uf | ||||
| 059 | 645105-5 | 2.71 | 3.25 | |
| Circuit Électrique | ||||
| 060 | 631617-4 | 16.35 | 19.62 | |
| Interrupteur Sw-127 | ||||
| 061 | 651923-1 | 12.22 | 14.66 | |
| Interrupteur Micro | ||||
| 062 | 651941-9 | 3.12 | 3.74 | |
| Poignée de l'interrupteur LS1013 A | ||||
| 063 | 459017-4 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 064 | 265A48-7 | 0.83 | 1.00 | |
| Ensemble de poignées | ||||
| 065 | 183980-6 | 15.60 | 18.72 | |
| Boulon hexagonal M8X45 * | ||||
| 066 | 921467-8 | 0.83 | 1.00 | |
| Bague de brosse à charbon en caoutchouc | ||||
| 067 | 262003-4 | 0.83 | 1.00 | |
| Boulon hexagonal 6x16 | ||||
| 068 | 911323-0 | 0.83 | 1.00 | |
| Poignée | ||||
| 069 | 421562-9 | 2.38 | 2.86 | |
| Porte-poignée | ||||
| 070 | 344420-1 | 2.71 | 3.25 | |
| Boulon hexagonal 6x16 | ||||
| 071 | 911323-0 | 0.83 | 1.00 | |
| Vis 4X10 | ||||
| 072 | 911114-9 | 0.83 | 1.00 | |
| Stofafzuigadapter afkortzaag | ||||
| 073 | 419277-0 | 3.00 | 3.60 | |
| Joint torique 35 | ||||
| 074 | 213460-9 | 1.18 | 1.42 | |
| Vis 4X10 | ||||
| 075 | 911113-1 | 0.83 | 1.00 | |
| Boulon à ailettes m6x43 | ||||
| 076 | 265717-4 | 1.99 | 2.39 | |
| Rondelle en plastique 5 | ||||
| 077 | 262001-8 | 1.39 | 1.67 | |
| Bras de verrouillage | ||||
| 078 | 317176-9 | 7.57 | 9.08 | |
| Étiquette Makita | ||||
| 079 | 819214-8 | 2.84 | 3.41 | |
| Tole de retenue | ||||
| 080 | 344045-1 | 0.83 | 1.00 | |
| Caoutchouc Anti-Vibration Ls1214L | ||||
| 081 | 421952-6 | 0.83 | 1.00 | |
| Roulement à billes 607llb | ||||
| 082 | 211021-9 | 4.45 | 5.34 | |
| Bague de retenue S-14 | ||||
| 083 | 961054-1 | 0.83 | 1.00 | |
| Engrenage 33 | ||||
| 084 | 226742-0 | 22.09 | 26.51 | |
| Anneau en caoutchouc 20 | ||||
| 085 | 262074-1 | 0.83 | 1.00 | |
| Rondelle 14 | ||||
| 086 | 267035-6 | 1.18 | 1.42 | |
| O-ring 52 | ||||
| 087 | 213673-2 | 0.83 | 1.00 | |
| Logement De Palier | ||||
| 088 | 316836-0 | 7.22 | 8.66 | |
| Clavette 4 | ||||
| 089 | 254202-2 | 0.83 | 1.00 | |
| Plongeur | ||||
| 090 | 322899-6 | 4.14 | 4.97 | |
| Roulement à billes 6003ddw | ||||
| 091 | 210301-0 | 5.80 | 6.96 | |
| Porte-palier 66 | ||||
| 092 | 285828-9 | 1.39 | 1.67 | |
| Reduceerring 25x15,88x4mm | ||||
| 093 | 257022-3 | 2.00 | 2.40 | |
| Vis 5x16 | ||||
| 094 | 911224-2 | 0.83 | 1.00 | |
| Flasque intérieur/extérieur | ||||
| 095 | 224333-1 | 3.44 | 4.13 | |
| Reduceerring 30x15,88x4mm | ||||
| 096 | 257295-8 | 1.00 | 1.20 | |
| Flasque intérieur/extérieur | ||||
| 097 | 224333-1 | 3.44 | 4.13 | |
| Vis à tête cylindrique M8x22 | ||||
| 098 | 266762-2 | 1.39 | 1.67 | |
| Plaque de centrage | ||||
| 099 | 344473-0 | 28.02 | 33.62 | |
| Capuchon de centrage | ||||
| 100 | 345603-6 | 2.36 | 2.83 | |
| Boulon à bride M8x12 | ||||
| 101 | 265324-3 | 1.18 | 1.42 | |
| Vis à tête plate M5 | ||||
| 102 | 265008-3 | 1.18 | 1.42 | |
| Ressort de torsion 45 | ||||
| 103 | 231613-8 | 1.39 | 1.67 | |
| Couvercle de protection de scie | ||||
| 104 | 419073-6 | 17.38 | 20.86 | |
| Rondelle 6 | ||||
| 105 | 253977-0 | 1.39 | 1.67 | |
| Vis métalliques Ph M5x14mm Ck | ||||
| 106 | 266809-2 | 0.83 | 1.00 | |
| Guide | ||||
| 107 | 421916-0 | 1.20 | 1.44 | |
| Tole De Protection | ||||
| 108 | 345610-9 | 1.67 | 2.00 | |
| COUVERCLE DE PROTECTION FIXE | ||||
| 109 | 188020-5 | 136.41 | 163.69 | |
| Etiquette Info. | ||||
| 109A | 817667-5 | 0.83 | 1.00 | |
| Etiquette Info. | ||||
| 109B | 817874-0 | 0.83 | 1.00 | |
| Stylo en caoutchouc 6 | ||||
| 109C | 263005-3 | 0.83 | 1.00 | |
| Bille de Connexion | ||||
| 109D | 322316-6 | 2.02 | 2.42 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 110 | 266026-4 | 0.83 | 1.00 | |
| Support de protection de câble | ||||
| 111 | 419078-6 | 1.18 | 1.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 112 | 419076-0 | |||
| Lentille pour ligne laser | ||||
| 113 | 418104-8 | 2.02 | 2.42 | |
| Étiquette de ligne laser <0506 | ||||
| 114 | 801262-1 | 2.84 | 3.41 | |
| Vis de brosse M5 | ||||
| 115 | 266306-8 | 1.67 | 2.00 | |
| Boulon hexagonal 5x8 | ||||
| 116 | 266229-0 | 0.83 | 1.00 | |
| Bloc de montage C >0506 | ||||
| 117 | 419379-2 | 4.14 | 4.97 | |
| Boulon hexagonal 4x6 | ||||
| 118 | 266318-1 | 0.83 | 1.00 | |
| Ressort de torsion 9 Ls0714 | ||||
| 119 | 231664-1 | 0.83 | 1.00 | |
| Vis 3X10 Ls0714 * | ||||
| 120 | 911014-3 | 0.83 | 1.00 | |
| Bloc de montage B >0506 | ||||
| 121 | 419378-4 | 2.71 | 3.25 | |
| Vis 3X10 Ls0714 * | ||||
| 122 | 911014-3 | 0.83 | 1.00 | |
| Ressort de torsion 9 Ls0714 | ||||
| 123 | 231664-1 | 0.83 | 1.00 | |
| Boulon hexagonal 4x6 | ||||
| 124 | 266318-1 | 0.83 | 1.00 | |
| Circuit pour laser Ls0714 A | ||||
| 125 | 638442-4 | 25.36 | 30.43 | |
| Couvercle de protection pour laser | ||||
| 126 | 418108-0 | 2.02 | 2.42 | |
| Rondelle de blocage 5 | ||||
| 127 | 253807-5 | 0.83 | 1.00 | |
| Boulon à molette 5x24 | ||||
| 128 | 265753-0 | 1.39 | 1.67 | |
| Vis autotaraudeuse 4x20 | ||||
| 129 | 266042-6 | 0.83 | 1.00 | |
| Bus 16-113 | ||||
| 130 | 331428-4 | 5.71 | 6.85 | |
| Ecrou de blocage M8x13 haut | ||||
| 131 | 252105-4 | 0.83 | 1.00 | |
| Rondelle 8 | ||||
| 132 | 941202-8 | 0.83 | 1.00 | |
| Bras | ||||
| 133 | 317983-0 | 62.04 | 74.45 | |
| Soulageur de contrainte | ||||
| 134 | 687042-7 | 0.83 | 1.00 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 135 | 266026-4 | 0.83 | 1.00 | |
| Axe De Blocage | ||||
| 136 | 324183-5 | 0.98 | 1.18 | |
| Joint torique 5 | ||||
| 137 | 213021-5 | 0.83 | 1.00 | |
| Bouton 20 | ||||
| 138 | 271601-3 | 0.83 | 1.00 | |
| Boulon hexagonal 6x10 | ||||
| 139 | 251961-9 | 0.83 | 1.00 | |
| Boulon hexagonal 8x30 | ||||
| 140 | 265371-4 | 0.98 | 1.18 | |
| Boulon hexagonal 8x20 | ||||
| 141 | 265412-6 | 0.83 | 1.00 | |
| Bille d'acier 10 | ||||
| 142 | 216003-6 | 0.83 | 1.00 | |
| Plaque de Guidage | ||||
| 143 | 345418-1 | 7.22 | 8.66 | |
| Ressort de torsion 28 | ||||
| 144 | 231626-9 | 2.02 | 2.42 | |
| Plaque d'indicateur | ||||
| 145 | 413067-3 | 1.02 | 1.22 | |
| Vis 4X10 | ||||
| 146 | 911114-9 | 0.83 | 1.00 | |
| Ressort de compression 5 | ||||
| 147 | 233168-9 | 0.83 | 1.00 | |
| Vis Allen M2x12 | ||||
| 148 | 266131-7 | 0.83 | 1.00 | |
| Porte-Bras | ||||
| 149 | 151459-5 | 125.96 | 151.15 | |
| Étiquette de distribution de l'échelle | ||||
| 149A | 816771-7 | 2.84 | 3.41 | |
| Boulon hexagonal 10X90 Ls1013 | ||||
| 150 | 251668-7 | 1.39 | 1.67 | |
| Vis 4X10 | ||||
| 151 | 911113-1 | 0.83 | 1.00 | |
| Poignee | ||||
| 152 | 416006-2 | 3.96 | 4.75 | |
| Écrou hexagonal 10x17 | ||||
| 153 | 252144-4 | 2.71 | 3.25 | |
| Anneau 10 | ||||
| 154 | 253024-7 | 0.83 | 1.00 | |
| Ressort 5 pour levier 100 | ||||
| 155 | 231266-3 | 0.83 | 1.00 | |
| Stylo carré Ls1013 * | ||||
| 156 | 152542-1 | 13.83 | 16.60 | |
| Stylo en caoutchouc 6 | ||||
| 156A | 263005-3 | 0.83 | 1.00 | |
| Vis à tête hexagonale 6x35 | ||||
| 157 | 921356-7 | 0.83 | 1.00 | |
| Table rotative | ||||
| 158 | 153832-5 | 169.36 | 203.23 | |
| Roulement à billes linéaire 3064 | ||||
| 158A | 211444-1 | 29.35 | 35.22 | |
| Roulement 30 | ||||
| 158B | 219002-7 | 15.60 | 18.72 | |
| Anneau en feutre 30 | ||||
| 158C | 262048-2 | 1.39 | 1.67 | |
| Stylo en caoutchouc 6 | ||||
| 158D | 263005-3 | 0.83 | 1.00 | |
| Capuchon | ||||
| 158E | 343676-3 | 1.24 | 1.49 | |
| Etiquette Info. | ||||
| 158F | 817283-3 | 0.83 | 1.00 | |
| Boîtier de roulement B | ||||
| 159 | 152540-5 | 47.10 | 56.52 | |
| Roulement à billes linéaire 3064 | ||||
| 159A | 211444-1 | 29.35 | 35.22 | |
| Anneau en feutre 30 | ||||
| 159B | 262048-2 | 1.39 | 1.67 | |
| Capuchon | ||||
| 159C | 343676-3 | 1.24 | 1.49 | |
| Boîtier de roulement B | ||||
| 159D | 316837-8 | 21.08 | 25.30 | |
| Boulon à douille hexagonale M8x30 | ||||
| 160 | 922451-6 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 161 | 253852-0 | 1.18 | 1.42 | |
| Boulon hexagonal 8x40 | ||||
| 162 | 265442-7 | 0.83 | 1.00 | |
| Plaque d'insertion | ||||
| 163 | 419222-5 | 2.71 | 3.25 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 164 | 266026-4 | 0.83 | 1.00 | |
| Vis 4x8 | ||||
| 165 | 911109-2 | 0.83 | 1.00 | |
| Écrou frein 6-10 | ||||
| 166 | 252014-7 | 0.83 | 1.00 | |
| Support pour Arrêt | ||||
| 167 | 344463-3 | 0.83 | 1.00 | |
| Butée | ||||
| 168 | 154564-7 | 13.83 | 16.60 | |
| Etiquette Info. | ||||
| 168A | 810967-2 | 2.84 | 3.41 | |
| Boulon hexagonal M8X30 A | ||||
| 169 | 265488-3 | 1.99 | 2.39 | |
| Butée arrière | ||||
| 170 | 316840-9 | 48.40 | 58.08 | |
| Vis à tête fraisée 6x35 | ||||
| 171 | 912357-6 | 0.83 | 1.00 | |
| Rondelle 6 | ||||
| 172 | 253715-0 | 0.83 | 1.00 | |
| Boulon à ailettes 6x10 | ||||
| 173 | 924306-1 | 0.83 | 1.00 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 174 | 266026-4 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 175 | 816326-8 | |||
| Vis 8x320 | ||||
| 176 | 266132-5 | 3.96 | 4.75 | |
| ECROU M8 | ||||
| 177 | 931402-8 | 0.83 | 1.00 | |
| Poignée 40 | ||||
| 178 | 271314-6 | 8.21 | 9.85 | |
| Rondelle 8 | ||||
| 179 | 941202-8 | 0.83 | 1.00 | |
| Bouton Rotatif | ||||
| 180 | 152541-3 | 7.21 | 8.65 | |
| Plus disponible, pas de remplacement | ||||
| 181 | 331491-7 | |||
| Casquette 10 | ||||
| 182 | 421563-7 | 0.98 | 1.18 | |
| Ressort | ||||
| 183 | 322924-3 | 0.83 | 1.00 | |
| Goupille (avec o ring) Includ.94 | ||||
| 184 | 322909-9 | 6.38 | 7.66 | |
| Rondelle 6 | ||||
| 185 | 253804-1 | 0.83 | 1.00 | |
| Ressort de Compression 6 | ||||
| 186 | 231307-5 | 0.83 | 1.00 | |
| Circlip E-5 | ||||
| 187 | 961018-5 | 0.83 | 1.00 | |
| Porte-Goupille | ||||
| 188 | 316899-6 | 8.59 | 10.31 | |
| Vis à tôle Ct 4x16 | ||||
| 189 | 266034-5 | 0.83 | 1.00 | |
| Arrêt de guidage | ||||
| 190 | 344411-2 | 1.67 | 2.00 | |
| Vis M6 | ||||
| 191 | 251267-5 | 0.83 | 1.00 | |
| Stylo 5 | ||||
| 192 | 256196-7 | 0.83 | 1.00 | |
| Arrêt de rotation | ||||
| 193 | 331493-3 | 77.62 | 93.14 | |
| Porte-arrêt | ||||
| 194 | 344412-0 | 10.52 | 12.62 | |
| Vis à tôle Ct 4x16 | ||||
| 195 | 266034-5 | 0.83 | 1.00 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 196 | 266026-4 | 0.83 | 1.00 | |
| Plaque d'indicateur | ||||
| 197 | 816128-2 | 0.83 | 1.00 | |
| Plaque De Guidage | ||||
| 198 | 344477-2 | 1.67 | 2.00 | |
| Vis à tôle Ct 4x16 | ||||
| 199 | 266034-5 | 0.83 | 1.00 | |
| Ressort A Lame | ||||
| 200 | 232075-3 | 0.98 | 1.18 | |
| Boulon à ailettes 6x10 | ||||
| 201 | 924306-1 | 0.83 | 1.00 | |
| Patte de pied | ||||
| 202 | 153889-6 | 87.86 | 105.43 | |
| Plaque d'identification Ls800Dw * | ||||
| 202A | 810965-6 | 0.98 | 1.18 | |
| Capot de recouvrement | ||||
| 203 | 416972-3 | 1.00 | 1.20 | |
