Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita LS1013'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

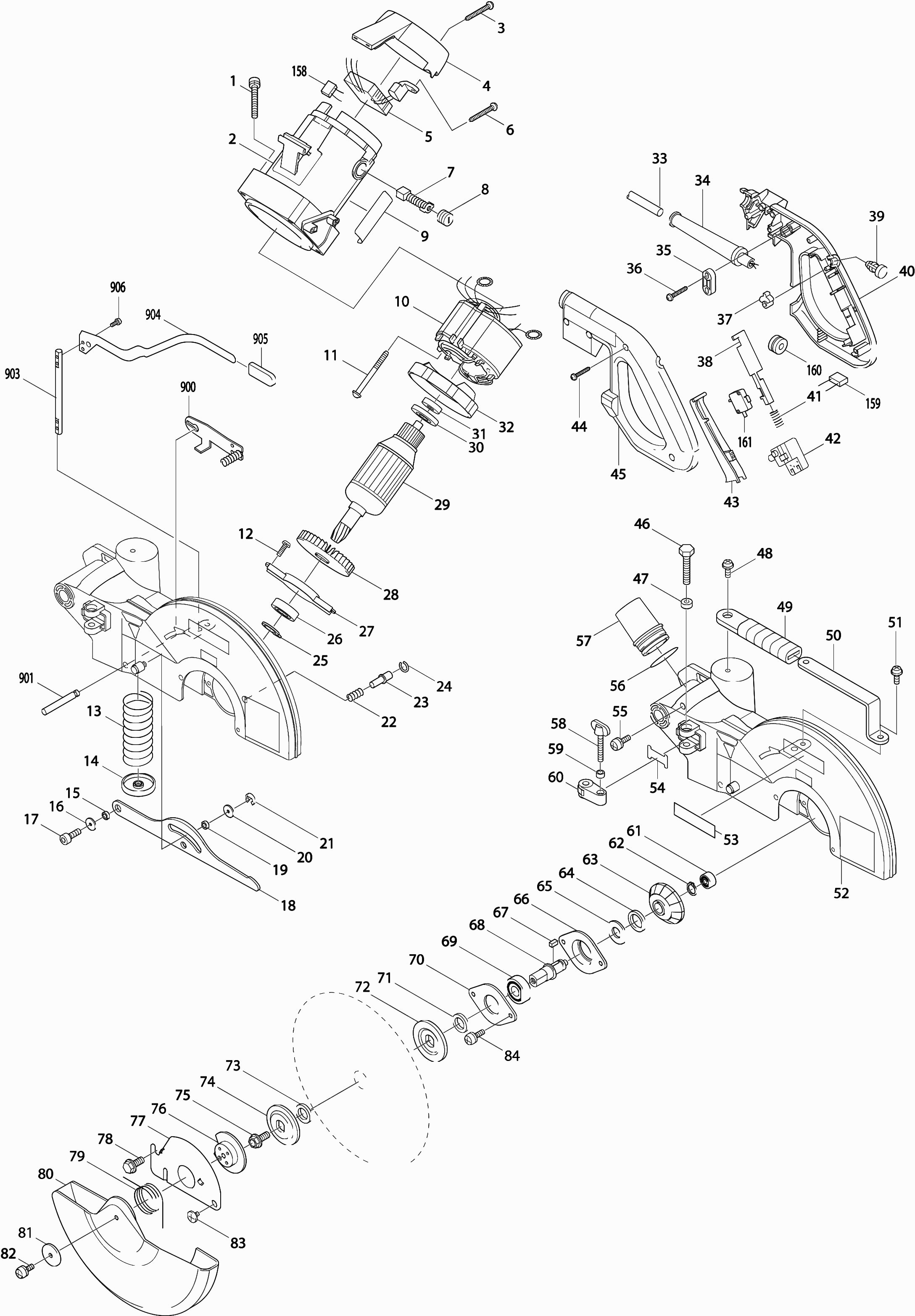

Dessins des Makita LS1013
Liste de pièces de rechange des Makita LS1013
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis cruciforme M6X50 * | ||||
| 001 | 911373-5 | 0.83 | 1.00 | |
| Boîtier de moteur Ls1013 A | ||||
| 002 | 154568-9 | 19.12 | 22.94 | |
| Pas d'informations disponibles, non commandable | ||||
| 002A | 643653-8 | |||
| Vis à tarauder 4x18 | ||||
| 003 | 265A48-7 | 0.83 | 1.00 | |
| Couvercle de protection | ||||
| 004 | 416075-3 | 4.45 | 5.34 | |
| Circuit de contrôle | ||||
| 005 | 631219-6 | 50.69 | 60.83 | |
| Vis à tarauder 4x18 | ||||
| 006 | 265A48-7 | 0.83 | 1.00 | |
| Ensemble de brosses de carbone Cb-153 | ||||
| 007 | 194985-1 | 3.96 | 4.75 | |
| Capuchon de porte-balais | ||||
| 008 | 643650-4 | 0.83 | 1.00 | |
| Inducteur | ||||
| 010 | 599506-8 | 72.58 | 87.10 | |
| Ressort de stator Cb5 | ||||
| 010A | 654020-2 | 0.83 | 1.00 | |
| Douille de serrage pour statorv. 2mm | ||||
| 010B | 654502-4 | 0.83 | 1.00 | |
| Vis autotaraudeuse Pt 5x65 | ||||
| 011 | 266029-8 | 1.67 | 2.00 | |
| Vis 5x16 | ||||
| 012 | 911224-2 | 0.83 | 1.00 | |
| Ressort de compression 28 | ||||
| 013 | 233165-5 | 4.14 | 4.97 | |
| Porte-ressort Ls1013 | ||||
| 014 | 344464-1 | 1.02 | 1.22 | |
| Rondelle 16 | ||||
| 015 | 257163-5 | 1.20 | 1.44 | |
| Rondelle 6 | ||||
| 016 | 253804-1 | 0.83 | 1.00 | |
| Vis à six pans creux M6x20 | ||||
| 017 | 265905-3 | 0.83 | 1.00 | |
| Plaque de Connexion | ||||
| 018 | 344415-4 | 13.83 | 16.60 | |
| Rondelle 16 | ||||
| 019 | 257163-5 | 1.20 | 1.44 | |
| Rondelle 6 | ||||
| 020 | 253804-1 | 0.83 | 1.00 | |
| Circlip E-5 | ||||
| 021 | 961018-5 | 0.83 | 1.00 | |
| Ressort de compression 7 | ||||
| 022 | 231240-1 | 0.83 | 1.00 | |
| Goupille de blocage 6 4110C | ||||
| 023 | 256633-1 | 0.83 | 1.00 | |
| Rondelle frein 8 | ||||
| 024 | 231928-3 | 0.83 | 1.00 | |
| Bague de retenue S-17 | ||||
| 025 | 961057-5 | 0.83 | 1.00 | |
| Roulement à billes 6003ddw | ||||
| 026 | 210301-0 | 5.80 | 6.96 | |
| Plaque de Roulement 94 | ||||
| 027 | 285686-3 | 3.72 | 4.46 | |
| Ventilateur 80 | ||||
| 028 | 240001-8 | 3.28 | 3.94 | |
| Induit | ||||
| 029 | 516723-5 | 110.73 | 132.88 | |
| Anneau d'isolation | ||||
| 030 | 681642-5 | 8.21 | 9.85 | |
| Roulement à billes 6000llb | ||||
| 031 | 211061-7 | 7.22 | 8.66 | |
| Plaque Intermediaire | ||||
| 032 | 416107-6 | 1.24 | 1.49 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 033 | 695123-3 | 21.08 | 25.30 | |
| Passe-câble 10-90 | ||||
| 034 | 682505-8 | 1.67 | 2.00 | |
| Support de serrage | ||||
| 035 | 687124-5 | 0.83 | 1.00 | |
| Vis à tarauder 4x18 | ||||
| 036 | 265A48-7 | 0.83 | 1.00 | |
| Came | ||||
| 037 | 414546-4 | 0.98 | 1.18 | |
| Poignée de déblocage | ||||
| 038 | 416000-4 | 1.18 | 1.42 | |
| Bouton de déverrouillage | ||||
| 039 | 417113-4 | 0.98 | 1.18 | |
| Ensemble de poignées | ||||
| 040 | 183840-2 | 14.48 | 17.38 | |
| Ressort de compression 3 | ||||
| 041 | 231457-6 | 0.83 | 1.00 | |
| Interrupteur Sw-127 | ||||
| 042 | 651923-1 | 12.22 | 14.66 | |
| Poignée de l'interrupteur LS1013 A | ||||
| 043 | 459017-4 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 044 | 265A48-7 | 0.83 | 1.00 | |
| Ensemble de poignées | ||||
| 045 | 183840-2 | 14.48 | 17.38 | |
| Boulon hexagonal M8X45 * | ||||
| 046 | 921467-8 | 0.83 | 1.00 | |
| Bague de brosse à charbon en caoutchouc | ||||
| 047 | 262003-4 | 0.83 | 1.00 | |
| Boulon hexagonal 6x16 | ||||
| 048 | 911323-0 | 0.83 | 1.00 | |
| Poignée | ||||
| 049 | 421562-9 | 2.38 | 2.86 | |
| Porte-poignée | ||||
| 050 | 344420-1 | 2.71 | 3.25 | |
| Boulon hexagonal 6x16 | ||||
| 051 | 911323-0 | 0.83 | 1.00 | |
| Capuchon de scie | ||||
| 052 | 188386-3 | 117.39 | 140.87 | |
| Etiquette Info. | ||||
| 052A | 817667-5 | 0.83 | 1.00 | |
| Etiquette Info. | ||||
| 052B | 817874-0 | 0.83 | 1.00 | |
| Stylo en caoutchouc 6 | ||||
| 052C | 263005-3 | 0.83 | 1.00 | |
| Bille de Connexion | ||||
| 052D | 322316-6 | 2.02 | 2.42 | |
| Étiquette "makita" | ||||
| 053 | 819064-1 | 0.83 | 1.00 | |
| Tole de retenue | ||||
| 054 | 344045-1 | 0.83 | 1.00 | |
| Vis 4X10 | ||||
| 055 | 911113-1 | 0.83 | 1.00 | |
| Joint torique 35 | ||||
| 056 | 213460-9 | 1.18 | 1.42 | |
| Stofafzuigadapter afkortzaag | ||||
| 057 | 419277-0 | 3.00 | 3.60 | |
| Boulon à ailettes m6x43 | ||||
| 058 | 265717-4 | 1.99 | 2.39 | |
| Rondelle en plastique 5 | ||||
| 059 | 262001-8 | 1.39 | 1.67 | |
| Bras de verrouillage | ||||
| 060 | 317176-9 | 7.57 | 9.08 | |
| Roulement à billes 607llb | ||||
| 061 | 211021-9 | 4.45 | 5.34 | |
| Bague de retenue S-14 | ||||
| 062 | 961054-1 | 0.83 | 1.00 | |
| Engrenage 33 | ||||
| 063 | 226742-0 | 22.09 | 26.51 | |
| Anneau en caoutchouc 20 | ||||
| 064 | 262074-1 | 0.83 | 1.00 | |
| Rondelle 14 | ||||
| 065 | 267035-6 | 1.18 | 1.42 | |
| Logement De Palier | ||||
| 066 | 316836-0 | 7.22 | 8.66 | |
| Clavette 4 | ||||
| 067 | 254202-2 | 0.83 | 1.00 | |
| Plongeur | ||||
| 068 | 322899-6 | 4.14 | 4.97 | |
| Roulement à billes 6003ddw | ||||
| 069 | 210301-0 | 5.80 | 6.96 | |
| Porte-palier 66 | ||||
| 070 | 285828-9 | 1.39 | 1.67 | |
| Reduceerring 25x15,88x4mm | ||||
| 071 | 257022-3 | 2.00 | 2.40 | |
| Flasque intérieur/extérieur | ||||
| 072 | 224333-1 | 3.44 | 4.13 | |
| Reduceerring 30x15,88x4mm | ||||
| 073 | 257295-8 | 1.00 | 1.20 | |
| Flasque intérieur/extérieur | ||||
| 074 | 224333-1 | 3.44 | 4.13 | |
| Vis à tête cylindrique M8x22 | ||||
| 075 | 266762-2 | 1.39 | 1.67 | |
| Plaque de centrage | ||||
| 076 | 343639-9 | 5.06 | 6.07 | |
| Bouclier Protecteur | ||||
| 077 | 346516-4 | 2.02 | 2.42 | |
| Boulon à bride M8x12 | ||||
| 078 | 265324-3 | 1.18 | 1.42 | |
| Ressort de torsion 36 | ||||
| 079 | 231593-8 | 0.83 | 1.00 | |
| Couvercle de protection de scie | ||||
| 080 | 450047-8 | 11.82 | 14.18 | |
| Rondelle 5 | ||||
| 081 | 267136-0 | 0.98 | 1.18 | |
| Vis 5x12 | ||||
| 082 | 911213-7 | 0.83 | 1.00 | |
| Vis à tête plate M5 | ||||
| 083 | 265008-3 | 1.18 | 1.42 | |
| Vis 5x16 | ||||
| 084 | 911224-2 | 0.83 | 1.00 | |
| Boulon hexagonal 10x130 | ||||
| 085 | 265406-1 | 4.45 | 5.34 | |
| Anneau 10 | ||||
| 086 | 253024-7 | 0.83 | 1.00 | |
| Bus 16-113 | ||||
| 087 | 331428-4 | 5.71 | 6.85 | |
| Ecrou de blocage M8x13 haut | ||||
| 088 | 252105-4 | 0.83 | 1.00 | |
| Rondelle 8 | ||||
| 089 | 941202-8 | 0.83 | 1.00 | |
| Bras | ||||
| 090 | 317983-0 | 62.04 | 74.45 | |
| Axe De Blocage | ||||
| 091 | 324183-5 | 0.98 | 1.18 | |
| Bouton 20 | ||||
| 091A | 271601-3 | 0.83 | 1.00 | |
| Joint torique 5 | ||||
| 092 | 213021-5 | 0.83 | 1.00 | |
| Soulageur de contrainte | ||||
| 093 | 687042-7 | 0.83 | 1.00 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 094 | 266026-4 | 0.83 | 1.00 | |
| Écrou M10-17 | ||||
| 095 | 264005-6 | 1.39 | 1.67 | |
| Anneau 10 | ||||
| 096 | 253024-7 | 0.83 | 1.00 | |
| Boulon hexagonal 8x30 | ||||
| 097 | 265371-4 | 0.98 | 1.18 | |
| Boulon hexagonal 8x20 | ||||
| 098 | 265412-6 | 0.83 | 1.00 | |
| Bille d'acier 10 | ||||
| 099 | 216003-6 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 100 | 344414-6 | |||
| Ressort de torsion 28 | ||||
| 101 | 231626-9 | 2.02 | 2.42 | |
| Plaque d'indicateur | ||||
| 102 | 413067-3 | 1.02 | 1.22 | |
| Vis 4X10 | ||||
| 103 | 911114-9 | 0.83 | 1.00 | |
| Ressort de compression 5 | ||||
| 104 | 233168-9 | 0.83 | 1.00 | |
| Vis Allen M2x12 | ||||
| 105 | 266131-7 | 0.83 | 1.00 | |
| Rondelle 8 | ||||
| 106 | 253852-0 | 1.18 | 1.42 | |
| Boulon hexagonal 8x40 | ||||
| 107 | 265442-7 | 0.83 | 1.00 | |
| Plaque d'insertion | ||||
| 108 | 415209-5 | 2.71 | 3.25 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 109 | 266026-4 | 0.83 | 1.00 | |
| Écrou frein 6-10 | ||||
| 110 | 252014-7 | 0.83 | 1.00 | |
| Support pour Arrêt | ||||
| 111 | 344463-3 | 0.83 | 1.00 | |
| Butée | ||||
| 112 | 154564-7 | 13.83 | 16.60 | |
| Rondelle 6 | ||||
| 113 | 253715-0 | 0.83 | 1.00 | |
| Vis à tête fraisée 6x35 | ||||
| 114 | 912357-6 | 0.83 | 1.00 | |
| Boulon à ailettes 6x10 | ||||
| 115 | 924306-1 | 0.83 | 1.00 | |
| Boulon hexagonal M8X30 A | ||||
| 116 | 265488-3 | 1.99 | 2.39 | |
| Butée arrière | ||||
| 117 | 316840-9 | 48.40 | 58.08 | |
| Vis 8x320 | ||||
| 118 | 266132-5 | 3.96 | 4.75 | |
| ECROU M8 | ||||
| 119 | 931402-8 | 0.83 | 1.00 | |
| Rondelle 8 | ||||
| 119A | 253731-2 | 0.83 | 1.00 | |
| Poignee | ||||
| 120 | 273444-9 | 10.52 | 12.62 | |
| Plus disponible, pas de remplacement | ||||
| 121 | 331491-7 | |||
| Bouton Rotatif | ||||
| 122 | 152541-3 | 7.21 | 8.65 | |
| Casquette 10 | ||||
| 123 | 421563-7 | 0.98 | 1.18 | |
| Ressort | ||||
| 124 | 322924-3 | 0.83 | 1.00 | |
| Goupille (avec o ring) Includ.94 | ||||
| 125 | 322909-9 | 6.38 | 7.66 | |
| Vis à tôle Ct 4x16 | ||||
| 126 | 266034-5 | 0.83 | 1.00 | |
| Ressort A Lame | ||||
| 127 | 232075-3 | 0.98 | 1.18 | |
| Circlip E-5 | ||||
| 128 | 961018-5 | 0.83 | 1.00 | |
| Ressort de Compression 6 | ||||
| 129 | 231307-5 | 0.83 | 1.00 | |
| Porte-Goupille | ||||
| 130 | 316899-6 | 8.59 | 10.31 | |
| Arrêt de guidage | ||||
| 131 | 344411-2 | 1.67 | 2.00 | |
| Vis M6 | ||||
| 132 | 251267-5 | 0.83 | 1.00 | |
| Stylo 5 | ||||
| 133 | 256196-7 | 0.83 | 1.00 | |
| Vis à tôle Ct 4x16 | ||||
| 134 | 266034-5 | 0.83 | 1.00 | |
| Porte-arrêt | ||||
| 135 | 344412-0 | 10.52 | 12.62 | |
| Arrêt de rotation | ||||
| 136 | 331493-3 | 77.62 | 93.14 | |
| Vis à tôle Ct 4x16 | ||||
| 137 | 266034-5 | 0.83 | 1.00 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 138 | 266026-4 | 0.83 | 1.00 | |
| Plaque d'indicateur | ||||
| 139 | 816128-2 | 0.83 | 1.00 | |
| Table rotative | ||||
| 140 | 151468-4 | 235.28 | 282.34 | |
| Roulement à billes linéaire 3064 | ||||
| 140A | 211444-1 | 29.35 | 35.22 | |
| Roulement 30 | ||||
| 140B | 219002-7 | 15.60 | 18.72 | |
| Anneau en feutre 30 | ||||
| 140C | 262048-2 | 1.39 | 1.67 | |
| Stylo en caoutchouc 6 | ||||
| 140D | 263005-3 | 0.83 | 1.00 | |
| Capuchon | ||||
| 140E | 343676-3 | 1.24 | 1.49 | |
| Etiquette Info. | ||||
| 140F | 817283-3 | 0.83 | 1.00 | |
| Vis à tête hexagonale 6x35 | ||||
| 141 | 921356-7 | 0.83 | 1.00 | |
| Stylo carré Ls1013 * | ||||
| 142 | 152542-1 | 13.83 | 16.60 | |
| Stylo en caoutchouc 6 | ||||
| 142A | 263005-3 | 0.83 | 1.00 | |
| Porte-Bras | ||||
| 143 | 151459-5 | 125.96 | 151.15 | |
| Plus disponible, pas de remplacement | ||||
| 143A | 816313-7 | |||
| Boulon hexagonal 10X90 Ls1013 | ||||
| 144 | 251668-7 | 1.39 | 1.67 | |
| Vis 4X10 | ||||
| 145 | 911113-1 | 0.83 | 1.00 | |
| Poignee | ||||
| 146 | 416006-2 | 3.96 | 4.75 | |
| Écrou hexagonal 10x17 | ||||
| 147 | 252144-4 | 2.71 | 3.25 | |
| Anneau 10 | ||||
| 148 | 253024-7 | 0.83 | 1.00 | |
| Boîtier de roulement B | ||||
| 149 | 152540-5 | 47.10 | 56.52 | |
| Roulement à billes linéaire 3064 | ||||
| 149A | 211444-1 | 29.35 | 35.22 | |
| Anneau en feutre 30 | ||||
| 149B | 262048-2 | 1.39 | 1.67 | |
| Capuchon | ||||
| 149C | 343676-3 | 1.24 | 1.49 | |
| Boîtier de roulement B | ||||
| 149D | 316837-8 | 21.08 | 25.30 | |
| Boulon à douille hexagonale M8x30 | ||||
| 150 | 922451-6 | 1.00 | 1.20 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 151 | 266026-4 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 152 | 816326-8 | |||
| Plaque De Guidage | ||||
| 153 | 344477-2 | 1.67 | 2.00 | |
| Boulon à ailettes 6x10 | ||||
| 154 | 924306-1 | 0.83 | 1.00 | |
| Capot de recouvrement | ||||
| 155 | 416972-3 | 1.00 | 1.20 | |
| Patte de pied | ||||
| 156 | 153889-6 | 87.86 | 105.43 | |
| Vis 4x8 | ||||
| 157 | 911109-2 | 0.83 | 1.00 | |
| Condensateur 0,47uf | ||||
| 158 | 645006-7 | 1.67 | 2.00 | |
| Condensateur 0,1uf | ||||
| 159 | 645105-5 | 2.71 | 3.25 | |
| Filtre de ligne | ||||
| 160 | 688131-1 | 0.83 | 1.00 | |
| Interrupteur Micro | ||||
| 161 | 651941-9 | 3.12 | 3.74 | |
| Rondelle 6 | ||||
| 162 | 253804-1 | 0.83 | 1.00 | |
| Bouton 20 | ||||
| 165 | 271601-3 | 0.83 | 1.00 | |
| Goupille de blocage 8 | ||||
| 901 | 324654-2 | 1.75 | 2.10 | |
| Ressort de compression 7 | ||||
| 902 | 231401-3 | 0.83 | 1.00 | |
| Arbre | ||||
| 903 | 324640-3 | 9.24 | 11.09 | |
| Levier de verrouillage | ||||
| 904 | 345829-0 | 3.72 | 4.46 | |
